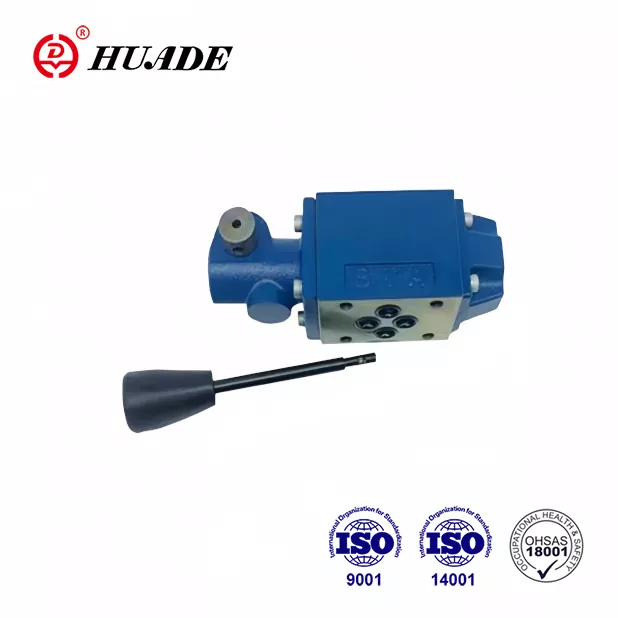

دریچه های WMM 6 به طور کامل می توانند به دلیل دو تجربه همکاری طولانی مدت بین Huade و Rexroth جایگزین همان مدل Rexroth® شوند. قیمت Huade® WMM 6 منطقی تر است. این رقابت با کیفیت خوب و قیمت پایین تر است. Huade بیش از 750 قطعه تجهیزات تولیدی که از ایالات متحده ، ژاپن ، آلمان و سوئیس وارد شده است ، اداره می کند. با یک سیستم آزمایش بسیار سخت ، استرس زیادی بر کیفیت می گذارد. این کارخانه ISO9001 ، ISO14001 و OH SAS18001 را پشت سر گذاشته است. این یک مارک ملی قابل اعتماد در چین است. دریچه های هیدرولیک Huade به دلیل عملکرد برتر در صنعت نظامی و سایر زمینه ها به طور گسترده مورد استفاده قرار می گیرد.
|
داده های فنی (برای برنامه های خارج از این پارامترها. لطفا با ما مشورت کنید!) |
|||||
|
اندازه |
6 |
10 |
16 |
25 |
|
|
حداکثر |
بندر A. B. P (㎫) |
به 31.5 |
به 35 |
||
|
Port T (㎫ ㎫) |
به 16 |
به 15 |
به 25 |
به 25 |
|
|
حداکثر جریان (L/min) |
به 60 |
به 100 |
به 300 |
به 450 |
|
|
مقطع جریان (موقعیت کنترل 0) |
برای نماد Q ، 6 ٪ از مقطع اسمی |
برای نماد Q ، V ، 16 ٪ از مقطع اسمی |
|||
|
مایع فشار |
روغنهای معدنی (برای مهر و موم NBR) یا |
||||
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
||||
|
دامنه ویسکوزیته (MM2/S) |
2.8 تا 500 |
||||
|
وزن (کیلوگرم) |
تقریباً .1.4 |
تقریباً .3.3 |
تقریباً 8 |
تقریباً .17 |
|
|
قدرت کنترل روی دسته (N) |
بدون فشار بازگشت تقریبا .20 |
با بازداشت تقریباً .16 ~ 23 |
تقریباً .75 |
تقریباً .120 |
|
ویژگی ها:
▶ سوپول قرقره جهت دار مستقیم با اهرم دست
▶ با بازگشت بهار یا بازداشت ، اختیاری
▶ برای نصب زیر
▶ اندازه کوچک ، ظرفیت جریان بزرگ و قابلیت اطمینان خوب
▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H
برنامه:
نوع دریچه جهت WMM 6 را می توان همراه با سایر دریچه های ساندویچ با همان اندازه استفاده کرد. این دستگاه به طور گسترده در ماشین آلات ساختمانی ، ماشین آلات شیمیایی ، ماشین آلات صنعتی سبک ، لوکوموتیو و سایر صنایع مورد استفاده قرار می گیرد.
دریچه های جهت دار WMM 6 شیر اهرم دستگیر شده با شیرهای قرقره جهت دار هستند. آنها شروع ، توقف و جهت یک جریان را کنترل می کنند.
دریچه های جهت دار اساساً از یک مسکن ، اهرم دست ، استخر کنترل ③ و همچنین یک یا دو چشمه بازگشت تشکیل شده است. در شرایط بدون عمل ، قرقره کنترل در حالت خنثی یا موقعیت اولیه آن توسط Return Springs انجام می شود. Control Spool③ از طریق اهرم دست فعال می شود ، این کار از طریق یک مفصل و پین مستقیماً بر روی قرقره کنترل انجام می شود. بدین ترتیب قرقره از موقعیت استراحت خود به موقعیت سوئیچی شده مورد نیاز خود منتقل می شود. پس از بازگشت اهرم ② به موقعیت تغییر یافته صفر ، قرقره ③ از طریق بازگشت چشمه ها به حالت خنثی بازگردانده می شود.

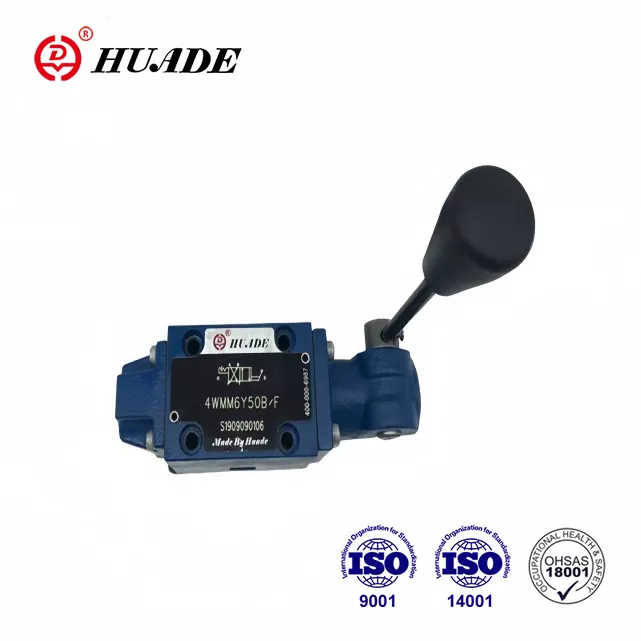

نوع 4wmm ../ f .. (با بازداشت)
این دریچه ها یا شیرهای کنترل جهت 2 یا 3 موقعیت هستند که مجهز به یک بازداشت هستند ، که در تمام موقعیت های سوئیچی کار می کنند
نمای برش از نوع WMM 6
