هنگامی که با سیستم های هیدرولیک کار می کنید، انتخاب شیر کنترل جهت مناسب می تواند عملکرد شما را خراب یا خراب کند. سوپاپ کنترل جهتی Bosch Rexroth 4WE 10 E شهرت خود را به عنوان یک نیروی کار قابل اعتماد در کاربردهای صنعتی به دست آورده است و دلایل خوبی وجود دارد که مهندسین همچنان به آن مراجعه می کنند.
چه چیزی شیر کنترل جهت 4WE 10 E را خاص می کند

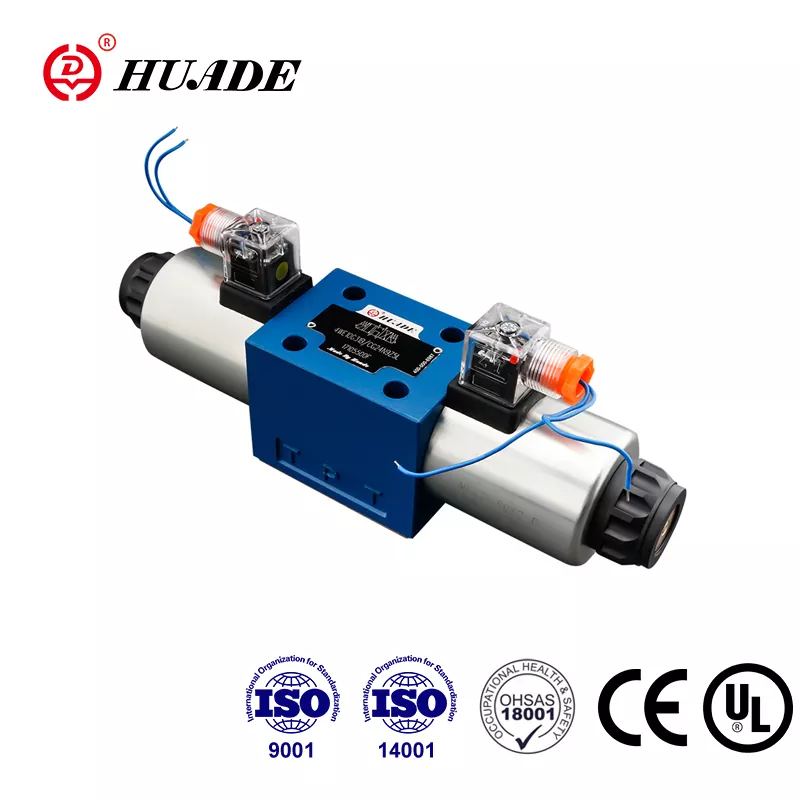

Rexroth 4WE 10 E یک شیر برقی با عملکرد مستقیم است که نحوه حرکت مایع هیدرولیک در سیستم شما را کنترل می کند. به آن به عنوان یک کنترل کننده ترافیک برای روغن هیدرولیک خود فکر کنید. به سیال می گوید کجا برود، چه زمانی توقف کند و کدام مسیر را طی کند. این شیر خاص از سیم پیچ های الکترومغناطیسی برای جابجایی یک قرقره داخلی استفاده می کند، که سپس جریان را تغییر می دهد تا سیلندرها یا موتورهای هیدرولیک شما دقیقاً همانطور که شما نیاز دارید حرکت کنند.
چیزی که این شیر کنترل جهت را متمایز می کند طراحی مرکز بسته آن است که با علامت E در نام آن مشخص شده است. هنگامی که شیر در موقعیت خنثی خود قرار می گیرد، همه پورت ها مسدود می مانند. محرک هیدرولیک شما بدون دریفت کردن موقعیت خود را حفظ می کند، که وقتی بارهای سنگین را بلند می کنید یا نیاز دارید چیزی را کاملاً ثابت نگه دارید، اهمیت زیادی دارد.
شکستن شماره مدل
نام 4WE 10 E همه چیز را در مورد عملکرد این شیر به شما می گوید. "4" به این معنی است که چهار پورت برای اتصال خطوط هیدرولیک شما دارد. "WE" نشان می دهد که این یک دریچه کنترل مستقیم با عملکرد مستقیم با شیر برقی است. "10" به اندازه آن اشاره دارد که از استاندارد NG10 پیروی می کند که با نام CETOP 5 یا ISO 4401-05-04-0-05 نیز شناخته می شود. این استاندارد به این معنی است که Rexroth 4WE 10 E از نظر فیزیکی با هر سطح نصبی که برای شیرهای NG10 طراحی شده است مطابقت دارد و در هنگام تعویض تجهیزات قدیمی یا ساختن سیستم‌های جدید به شما انعطاف‌پذیری می‌دهد.
نام "E" پیکربندی قرقره را توصیف می کند. در دنیای شیرها، حروف مختلف نشان دهنده الگوهای جریان متفاوت است. E-type همه پورت‌ها را در موقعیت مرکزی بسته نگه می‌دارد و زمانی که نیاز دارید بار را ثابت نگه دارید بدون هیچ حرکتی، ایده‌آل است.
قابلیت های فنی مهم
شیر کنترل جهت 4WE 10 E فشار جدی را کنترل می کند. این می تواند تا 350 بار روی پورت های اصلی کار کند که معادل 5075 پوند بر اینچ مربع است. این برای اکثر کاربردهای صنعتی سنگین، از ماشین‌های قالب‌گیری تزریقی گرفته تا تجهیزات ساختمانی کافی است.
ظرفیت جریان بسته به اینکه برق DC یا AC را انتخاب کنید متفاوت است. نسخه DC این شیر کنترل جهتی Rexroth تا 160 لیتر در دقیقه حرکت می کند، در حالی که نسخه AC حداکثر 120 لیتر در دقیقه است. این تفاوت به این دلیل وجود دارد که سیم‌پیچ‌های AC هنگام روشن ماندن شیر گرمای بیشتری تولید می‌کنند، بنابراین Bosch Rexroth جریان را محدود می‌کند تا از مشکلات گرمای بیش از حد جلوگیری کند.
زمان پاسخگویی زمانی مهم است که به حرکات سریع و دقیق نیاز دارید. 4WE 10 E در 45 تا 70 میلی ثانیه روشن می شود و در زمان استفاده از برق DC در 35 تا 45 میلی ثانیه آزاد می شود. این برای اکثر خطوط تولید خودکار به اندازه کافی سریع است. اگر به عملکرد نرم‌تر هم نیاز دارید، می‌توانید درج‌های میرایی اختیاری اضافه کنید که عملکرد تعویض دنده را کاهش می‌دهد تا شوک به سیستم شما کاهش یابد.
چگونه مرکز بسته کار می کند
پیکربندی قرقره نوع E به این شیر کنترل جهت دار قابلیت نگهداری بار را می دهد. سه موقعیت را تصویر کنید: مرکز، چپ و راست. در موقعیت مرکزی، زمین های داخلی روی قرقره هر چهار پورت را مسدود می کنند. پورت P به پمپ شما وصل می شود، پورت T به مخزن شما می رود و پورت های A و B به محرک شما متصل می شوند. وقتی همه چیز مسدود می ماند، روغن محبوس شده در سیلندر شما نمی تواند فرار کند، بنابراین بار شما دقیقا همان جایی که آن را رها کرده اید باقی می ماند.
سیم پیچ "a" را روشن کنید و قرقره به سمت چپ حرکت می کند. اکنون پورت P به پورت A متصل می شود در حالی که پورت B به پورت T تخلیه می شود. محرک شما گسترش می یابد. به سیم پیچ "b" بروید و قرقره به سمت راست حرکت می کند و الگوی جریان را معکوس می کند. پورت P پورت B را تغذیه می کند در حالی که پورت A به مخزن باز می گردد و محرک شما را جمع می کند.
این چیدمان مرکز بسته برای کاربردهایی مانند میزهای بالابر، گیره‌ها و ماشین‌های پرس که در آنها حفظ موقعیت بیش از بهره‌وری انرژی اهمیت دارد، کاملاً کار می‌کند. تعادل این است که پمپ شما فشار ساختمان را حتی زمانی که هیچ چیز حرکت نمی کند حفظ می کند، که باعث تولید گرما و اتلاف انرژی می شود. شما معمولاً برای محافظت از سیستم خود، این Rexroth 4WE 10 E را با یک شیر تسکین جفت می کنید.
برنامه های کاربردی در دنیای واقعی
کارخانه های تولیدی از شیر کنترل جهت 4WE 10 E به روش های بی شماری استفاده می کنند. ماشین‌های قالب‌گیری تزریقی برای کنترل بستن قالب با دقت به آن متکی هستند. تجهیزات دایکاست از آن برای قرار دادن دقیق قطعات فلزی استفاده می کنند. ماشین آلات ساختمانی از توانایی خود در نگه داشتن موقعیت های سطل و بوم در شیب ها بدون رانش بهره می برند.
این شیر همچنین در کاربردهای دریایی، تجهیزات فلزکاری و سیستم‌های تولید دقیق خود را نشان می‌دهد. هر زمان که به یک محرک هیدرولیک برای ماندن در زیر بار نیاز دارید، طراحی مرکز بسته این شیر کنترل جهت رکسروث، کنترل مورد نیاز شما را ارائه می دهد.
نصب و نصب

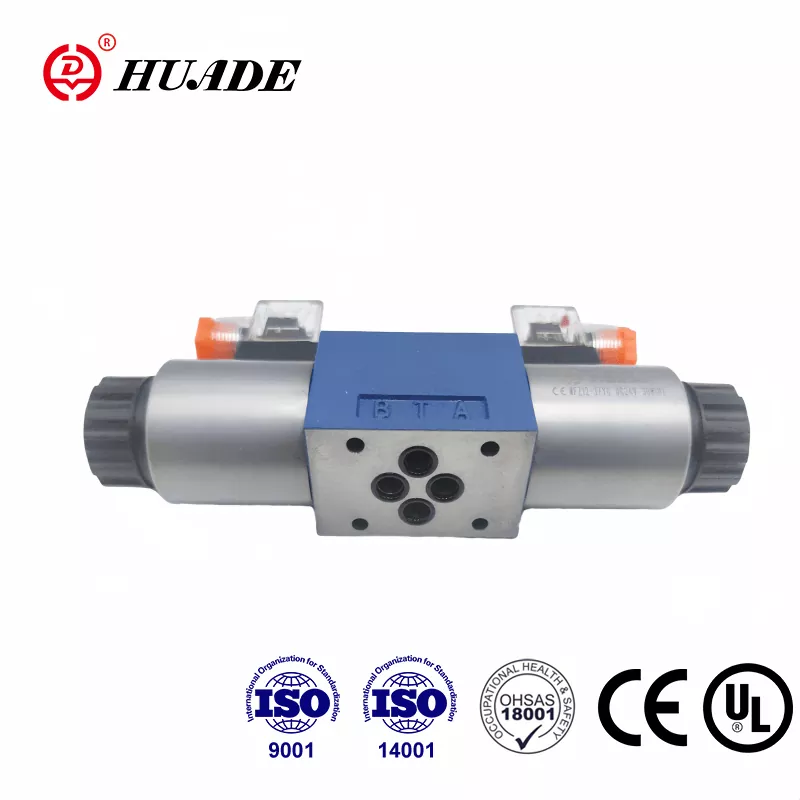

4WE 10 E مستقیماً روی یک صفحه فرعی نصب می شود که با استاندارد NG10 مطابقت دارد. این رویکرد ماژولار نصب و جایگزینی را ساده می کند. می‌توانید با استفاده از بلوک‌های منیفولد، شیرهای اضافی را در بالا قرار دهید، مجموعه‌های دریچه‌ای فشرده بسازید که باعث صرفه‌جویی در فضا و کاهش تعداد شلنگ‌ها و اتصالات مورد نیاز شما می‌شود.
طراحی شیر برقی با آرماتور مرطوب مزایای عملی را ارائه می دهد. سیم پیچ در روغن قرار می گیرد که به دفع گرما و کاهش نویز کمک می کند. می توانید مجموعه سیم پیچ را 360 درجه بچرخانید تا کانکتور الکتریکی را در هر کجا که راحت تر است قرار دهید. در صورت خرابی سیم پیچ، می توانید آن را بدون تخلیه سیستم هیدرولیک خود تعویض کنید و زمان خرابی را به حداقل برسانید.
اتصالات الکتریکی از استاندارد DIN EN 175301-803 پیروی می‌کنند، با درجه‌بندی حفاظتی IP65 یا IP67 بسته به پیکربندی شما. گزینه های ولتاژ شامل 12، 24، 110 و 230 ولت برای هر دو برق DC و AC، با تلرانس مثبت یا منفی 10 درصد است.
مقایسه با گزینه های دیگر
هنگامی که برای یک شیر کنترل جهت در اندازه NG10 خریداری می کنید، با جایگزین هایی از پارکر، ایتون و سایر سازندگان روبرو خواهید شد. سری پارکر D3W درجه‌بندی فشار و جریان مشابهی را ارائه می‌کند، اما کندتر سوئیچ می‌کند و حدود 110 میلی‌ثانیه پاسخ می‌دهد. Eaton DG4V-5 با ظرفیت جریان مطابقت دارد اما فرکانس دوچرخه سواری خود را به وضوح مشخص نمی کند.
Rexroth 4WE 10 E با زمان پاسخگویی سریعتر و قابلیت دوچرخه سواری بالاتر متمایز است. این می تواند تا 15000 عملیات سوئیچینگ در ساعت را انجام دهد که آن را برای فرآیندهای خودکار با سرعت بالا مناسب می کند. گزینه میرایی قابل تنظیم همچنین به شما کنترل بیشتری بر سرعت تعویض سوپاپ می دهد و به شما کمک می کند تا رفتار سیستم خود را به خوبی تنظیم کنید.
قیمت بر اساس مشخصات و محل خرید شما بسیار متفاوت است. تنظیمات اولیه این شیر کنترل جهتی Rexroth از حدود 56 دلار شروع می شود، در حالی که نسخه های با پوشش های خاص، ولتاژ سفارشی یا مهر و موم های پیشرفته می توانند بیش از 1200 دلار باشند. آنها را از طریق توزیع کنندگان رسمی Bosch Rexroth، مراکز عرضه صنعتی و بازارهای آنلاین پیدا خواهید کرد. هنگام خرید، بررسی کنید که شماره مدل دقیقاً با نیازهای شما مطابقت دارد و به درجه ولتاژ و نوع قرقره توجه ویژه ای داشته باشید.
نگه داشتن آن در حال اجرا
بزرگترین دشمن هر شیر کنترل جهتی، آلودگی است. ذرات کثیفی در روغن هیدرولیک شما باعث چسبیدن قرقره می شود که منجر به عملکرد نامنظم یا خرابی کامل می شود. 4WE 10 E به روغن فیلتر شده تا 10 میکرون نیاز دارد که مطابق با سطوح تمیزی NAS 1638 کلاس 9 یا ISO 4406 20/18/15 است.
تعمیر و نگهداری منظم با نظارت بر روغن شما شروع می شود. تغییر رنگ را بررسی کنید، که نشان دهنده گرم شدن بیش از حد یا اکسیداسیون است. ویسکوزیته را به صورت دوره ای آزمایش کنید زیرا روغن خیلی نازک یا خیلی ضخیم بر عملکرد سوپاپ تأثیر می گذارد. فیلترها را طبق برنامه تعویض کنید و فشار سنج را نصب کنید تا زودتر مشکلات را برطرف کنید.
هنگامی که این دریچه کنترل جهتی Rexroth بالا می رود، علائم معمولاً به دلایل خاصی اشاره می کنند. اگر سوپاپ می‌چسبد اما با فشار دادن دکمه دستی کار می‌کند، احتمال آلودگی وجود دارد. کویل های سوخته در نسخه های AC اغلب ناشی از جریان بیش از حد است که باعث می شود قرقره در حالی که انرژی دارد بچسبد و سیم پیچ را بیش از حد گرم کند. نشتی‌های خارجی معمولاً از سیل‌های فرسوده ناشی می‌شوند، در حالی که نشت داخلی به صورت حرکت آهسته و اسفنجی محرک ظاهر می‌شود.
تمیز کردن شیر نیاز به مراقبت دارد. آن را از سیستم خارج کنید، با دقت آن را جدا کنید و سوراخ و قرقره را با WD-40 یا حلال مشابه تمیز کنید. معابر را با هوای فشرده خارج کنید و از نظر سایش یا آسیب بررسی کنید. درزگیرها را با استفاده از کیت مناسب برای نسخه شیر خود تعویض کنید، توجه داشته باشید که برنامه های کاربردی در دمای بالا به جای لاستیک استاندارد NBR به مهر و موم FKM نیاز دارند.
انتخاب درست
دریچه کنترل جهت 4WE 10 E در مواردی که نگهداری بار اهمیت دارد، عالی عمل می کند. طراحی مرکز بسته آن از رانش جلوگیری می کند، پاسخ سریع آن از اتوماسیون پشتیبانی می کند، و نصب استاندارد آن نصب را ساده می کند. ساختار مدولار به شما امکان می دهد مدارهای کنترلی پیچیده را در فضاهای فشرده بسازید و سیم پیچ های آرمیچر مرطوب عمر طولانی با حداقل تعمیر و نگهداری ارائه می دهند.
مبادله انرژی را در نظر بگیرید. این موقعیت مرکزی مسدود شده، پمپ شما را حتی زمانی که هیچ چیز حرکت نمی‌کند، بارگذاری می‌کند و باعث تولید گرما و مصرف انرژی می‌شود. اگر بهره وری انرژی بر حفظ موقعیت در برنامه شما بیشتر است، به قرقره های نوع J که پمپ را در حالت خنثی تخلیه می کنند نگاه کنید. برای برنامه‌هایی که نیاز به شناور رایگان دارند، پیکربندی‌های مرکز باز نوع H ممکن است بهتر عمل کنند.
سیستم الکتریکی خود را به دقت با شیر مطابقت دهید. نسخه‌های DC جریان بالاتری را مدیریت می‌کنند و سریعتر پاسخ می‌دهند، که آنها را به انتخاب پیش‌فرض برای اکثر برنامه‌های صنعتی تبدیل می‌کند. برق متناوب برای عملکردهای کندتر به خوبی کار می کند، اما به خاطر داشته باشید که محدودیت جریان 120 لیتر در دقیقه برای جلوگیری از آسیب سیم پیچ.
Rexroth 4WE 10 E جایگاه خود را در هیدرولیک صنعتی با چندین دهه عملکرد ثابت شده به دست آورده است. ترکیبی از قابلیت فشار بالا، پاسخ سریع و نگه داشتن بار قابل اعتماد آن را به یک انتخاب محکم برای برنامه های کاربردی تبدیل می کند. روغن خود را تمیز نگه دارید، پیکربندی قرقره مناسب را برای نیازهای خود انتخاب کنید، و این شیر کنترل جهت سال ها خدمات قابل اعتماد ارائه می دهد. چه در حال تعویض یک شیر موجود یا طراحی یک سیستم جدید باشید، درک اینکه چه چیزی باعث تیک زدن 4WE 10 E می شود به شما کمک می کند بیشترین بهره را از تجهیزات هیدرولیک خود ببرید.
