بررسی شیر RVP 25: راهنمای کامل برای سیستم های هیدرولیک

هنگام کار با سیستم های هیدرولیک، به قطعاتی نیاز دارید که جریان سیالات را در جهت درست حفظ کنند. Check Valve RVP 25 دستگاهی قابل اعتماد است که دقیقاً برای انجام این کار طراحی شده است. این شیر اجازه می دهد تا روغن هیدرولیک آزادانه در یک جهت جریان یابد و در عین حال مانع از هرگونه جریان برگشتی شود. این یک مفهوم ساده است، اما Check Valve RVP 25 این کار را در سیستم های فشار متوسط ​​تا بالا به خوبی انجام می دهد.

RVP 25 متعلق به خانواده ای از شیرهای چک است که توسط سازندگان مشهور اروپایی مانند HYDAC و MHA Zentgraf ساخته شده است. شما همچنین می توانید نسخه های سازگار از شرکت هایی مانند Huade و Hengli را پیدا کنید. این شیرها مستقیماً روی منیفولدها نصب می شوند که بلوک های فلزی هستند که اتصالات هیدرولیکی را سازماندهی می کنند. این طراحی باعث صرفه جویی در فضا می شود و نصب را تمیزتر از استفاده از اتصالات لوله جداگانه می کند.

عدد "25" به اندازه اسمی شیر اشاره دارد که قطر آن DN25 یا تقریباً یک اینچ است. این اندازه جریان متوسط ​​تا زیاد را، معمولاً بین 150 تا 550 لیتر در دقیقه، کنترل می کند. این برای تجهیزات ساختمانی، ماشین آلات صنعتی و سیستم های خودکار کافی است. Check Valve RVP 25 در برنامه هایی که به جریان یک طرفه ثابت و بدون دوچرخه سواری مکرر نیاز دارید، بهترین عملکرد را دارد.

چگونه شیر چک RVP 25 در واقع کار می کند

در داخل Check Valve RVP 25، چند قطعه اساسی را خواهید دید که با هم کار می کنند. بدنه سوپاپ، نشیمنگاه مخروطی شکل، پیستون یا توپ متحرک، فنر و مهر و موم لاستیکی به نام حلقه های O وجود دارد. طراحی ساده است، که آن را قابل اعتماد می کند.

هنگامی که سیال هیدرولیک از طریق شیر در جهت صحیح فشار می آورد، فشار بر نیروی فنر غلبه می کند. این کار پیستون را از صندلی خود دور می کند و دریچه ای برای عبور سیال ایجاد می کند. افت فشار در طول این جریان رو به جلو نسبتاً کم است، معمولاً فقط چند میله حتی در نرخ های جریان بالا. این راندمان به این معنی است که پمپ شما بیشتر از حد لازم کار نمی کند.

هنگامی که سیال سعی می کند به سمت عقب جریان یابد، فنر بلافاصله پیستون را به سمت صندلی فشار می دهد. شکل مخروطی یک مهر و موم محکم ایجاد می کند و فشار معکوس در واقع به فشار دادن بیشتر مهر و موم کمک می کند. این تماس فلز به فلز تقریباً تمام نشتی ها را متوقف می کند. طبق استانداردهای صنعتی مانند DIN EN 12266، دریچه چک RVP 25 به طبقه‌بندی «نشت صفر» دست می‌یابد، اگرچه مقداری نشت حداقل در شرایط دنیای واقعی طبیعی است.

تولید کنندگان مختلف از طرح های داخلی کمی متفاوت استفاده می کنند. نسخه های HYDAC معمولا از یک پیستون مخروطی شکل برای کنترل دقیق استفاده می کنند. مدل‌های Zentgraf اغلب از طراحی توپ استفاده می‌کنند که در فشارهای کمتر سریع‌تر پاسخ می‌دهد. هر دو روش به خوبی کار می کنند، اما طراحی مخروط به طور کلی تلرانس های سخت تری را ارائه می دهد. Check Valve RVP 25 هر دو سازنده روغن های هیدرولیک بر پایه معدنی را با ویسکوزیته بین 2.8 تا 500 میلی متر مربع در ثانیه کنترل می کند. شما باید سیال هیدرولیک خود را حداقل تا 20 میکرون فیلتر نگه دارید تا از آلودگی داخل شیر جلوگیری کنید.

مشخصات فنی مهم

آشنایی با مشخصات Check Valve RVP 25 به شما کمک می کند شیر مناسبی را برای سیستم خود انتخاب کنید. فشار کاری یکی از مهمترین اعداد است. اکثر شیرهای RVP 25 تا 350 بار را تحمل می کنند که برابر با 5000 پوند در هر اینچ مربع است. برخی از نسخه‌های تامین‌کننده‌هایی مانند Huade و Hengli برای 315 بار رتبه‌بندی می‌شوند که هنوز برای اکثر برنامه‌ها کافی است. این درجه بندی فشار زمانی اعمال می شود که از روغن معدنی استاندارد در دمای معمولی استفاده می کنید.

حداکثر نرخ جریان در بین تولید کنندگان کمی متفاوت است. HYDAC بررسی سوپاپ RVP 25 خود را با 150 گالن در دقیقه یا حدود 568 لیتر در دقیقه ارزیابی می کند. Zentgraf و سازندگان چینی سازگار ادعا می کنند نرخ جریان بین 400 تا 550 لیتر در دقیقه است. جریان واقعی که سیستم شما می تواند تحمل کند بستگی به میزان افت فشاری دارد که می توانید بپذیرید. در نرخ های جریان بالاتر، افت فشار افزایش می یابد که می تواند بر راندمان کلی سیستم تأثیر بگذارد.

فشار باز شدن که فشار ترک نیز نامیده می شود، تعیین می کند که دریچه چک RVP 25 چه زمانی شروع به باز شدن می کند. نسخه های استاندارد در حدود 7 psi یا 0.5 بار باز می شوند. این به اندازه کافی کم است که دریچه در طول کار عادی مقاومت غیر ضروری ایجاد نمی کند. با این حال، می توانید نسخه هایی با فشار باز شدن بالاتر، از 25 psi تا 65 psi یا 4.5 bar سفارش دهید. فشار باز شدن بالاتر در سیستم هایی که باید از هر گونه جریان برگشتی خفیف، حتی تحت فشار معکوس حداقلی، جلوگیری کنید، بهتر عمل می کند. به خاطر داشته باشید که سازندگان تحمل مثبت یا منفی 30 درصد را در این مقادیر فشار باز می‌گذارند.

محدوده دما یکی دیگر از ملاحظات عملی است. شیر چک RVP 25 از منفی 20 درجه سانتیگراد تا مثبت 100 درجه سانتیگراد به طور ایمن کار می کند. این منفی 4 درجه فارنهایت تا 212 درجه فارنهایت است. این محدودیت‌ها از حلقه‌های O لاستیکی می‌آیند که معمولاً از مواد FPM یا NBR ساخته می‌شوند. FPM دماهای بالاتر را بهتر مدیریت می کند، در حالی که NBR هزینه کمتری دارد و در شرایط متوسط ​​خوب کار می کند.

بدنه سوپاپ از فولاد کربنی ساخته شده است که اغلب دارای پوشش فسفات برای مقاومت در برابر خوردگی است. پیستون یا توپ متحرک از فولاد سخت شده برای تحمل میلیون ها چرخه بدون فرسودگی استفاده می کند. برخی از تولید کنندگان آبکاری روی را به عنوان یک درمان سطح جایگزین ارائه می دهند. این انتخاب مواد باعث می شود که Check Valve RVP 25 در محیط های صنعتی کثیف بادوام باشد.

گزینه های اتصال شامل رشته های NPT، پورت های O-ring SAE و رشته های BSPP هستند. با این حال، اکثر کاربران Check Valve RVP 25 را مستقیماً روی یک منیفولد با استفاده از پیچ و مهره به جای اتصالات رزوه ای نصب می کنند. این سبک نصب برای سیستم هایی با چندین شیر تمیزتر و قابل اطمینان تر است.

ابعاد فیزیکی و الزامات نصب

هنگامی که دریچه چک RVP 25 را در منیفولد هیدرولیک خود ادغام می کنید، اندازه گیری مناسب اهمیت دارد. طول این شیر تقریباً 172 میلی متر، ارتفاع 79.5 میلی متر است و بسته به مدل خاص، عرض آن متفاوت است. این حدود 6.8 اینچ طول و 3.1 اینچ ارتفاع دارد. صفحه نصب که در آن پیچ و مهره سوپاپ به منیفولد می‌پیوندد در نسخه‌های HYDAC 165 میلی‌متر طول و 120 میلی‌متر عرض دارد.

درگاه‌هایی که مایعات وارد و خارج می‌شوند با فاصله ۱۰۰ میلی‌متر از مرکز به مرکز فاصله دارند. این یک فاصله استاندارد است که در بسیاری از اجزای هیدرولیک استفاده می شود، که طراحی منیفولدهایی را که چندین شیر را در خود جای می دهند آسان تر می کند. قطر پورت خود 28 میلی متر است که برای اتصالات یک اینچی مناسب است.

برای پذیرش Check Valve RVP 25 باید سوراخ‌های نصب را در منیفولد خود دریل کنید. اکثر تاسیسات از چهار تا شش پیچ M10 استفاده می کنند که قطر آنها 10 میلی متر است. گشتاور توصیه شده برای این پیچ و مهره ها 70 نیوتن متر است که بدون آسیب رساندن به بدنه یا منیفولد سوپاپ، مهر و موم محکم را تضمین می کند. سفت شدن بیش از حد می تواند محفظه را ترک کند یا سطح آب بندی را تغییر شکل دهد.

قبل از نصب Check Valve RVP 25، بررسی کنید که سطح نصب منیفولد شما صاف و صاف باشد. زبری سطح باید بهتر از 0.8 میکرومتر باشد و صافی باید در 0.01 میلی متر در هر 100 میلی متر طول باشد. این تلرانس های محکم از نشتی در اطراف مهر و موم O-ring جلوگیری می کند. اندازه استاندارد O-ring برای RVP 25 32 میلی متر در 3 میلی متر مقطع است.

هنگامی که آماده نصب هستید، یک لایه نازک از روغن یا گریس سازگار هیدرولیک را روی حلقه O بمالید. این روغن کاری به صندلی O-ring به درستی بدون پیچ و تاب یا نیشگون گرفتن کمک می کند. شیر چک RVP 25 را روی منیفولد قرار دهید و تمام پیچ‌های نصب را با دست روشن کنید. سپس آنها را به تدریج به صورت متقاطع محکم کنید، شبیه به نحوه سفت کردن مهره های چرخ در ماشین. این سفت شدن یکنواخت از تاب برداشتن بدنه سوپاپ جلوگیری می کند.

Check Valve RVP 25 را می توان در هر جهتی نصب کرد. می توانید آن را به صورت افقی، عمودی یا زاویه دار نصب کنید. فقط مطمئن شوید که جهت جریان با فلش مشخص شده روی بدنه شیر مطابقت دارد. فلش جهت جریان آزاد را نشان می دهد، جایی که سیال باید در پورت P1 وارد شود و در پورت P2 خارج شود. نصب سوپاپ به عقب از تمام جریان جلوگیری می کند که می تواند به پمپ یا سایر اجزای شما آسیب برساند.

اگر در حال طراحی یک سیستم تلفن همراه هستید، وزن مورد توجه دیگری است. Check Valve RVP 25 تقریباً 5.8 کیلوگرم وزن دارد که حدود 12.8 پوند است. این شامل بدنه سوپاپ و سخت افزار نصب استاندارد می شود. نسخه های بزرگتر با پیکربندی پورت های مختلف ممکن است کمی بیشتر وزن داشته باشند.

مقایسه تولیدکنندگان و تامین کنندگان مختلف

شرکت های متعددی Check Valve RVP 25 یا مشابه های سازگار را تولید می کنند. درک تفاوت ها به شما کمک می کند تا بر اساس بودجه و نیازهای عملکردی خود تصمیم خرید هوشمندانه ای بگیرید.

HYDAC احتمالا شناخته شده ترین نام در شیرهای چک هیدرولیک است. Check Valve RVP 25 آنها گسترده ترین طیف گزینه های فشار باز را ارائه می دهد، از 7 psi تا 65 psi. شیرهای HYDAC تحت آزمایش های دقیق قرار می گیرند و دارای گواهینامه ISO 9001 هستند. محصولات HYDAC را از طریق توزیع کنندگانی مانند ValinOnline و Motion Industries در سراسر آمریکای شمالی و اروپا پیدا خواهید کرد. نکته منفی هزینه است. واحدهای HYDAC Check Valve RVP 25 معمولاً بین 300 تا 500 دلار آمریکا بسته به پیکربندی کار می کنند. با این حال، در دسترس بودن عالی است و معمولاً می توانید قطعات جایگزین را به سرعت تهیه کنید.

MHA Zentgraf مدل های Check Valve RVP 25 را عمدتاً برای بازار اروپا تولید می کند. دریچه های آنها به جای پیستون مخروطی از طراحی توپی استفاده می کنند که برخی مهندسان آن را برای فشار باز شدن کمتر ترجیح می دهند. شیرهای Zentgraf فشرده هستند و در فضاهای تنگ به خوبی کار می کنند. آنها استانداردهای DIN را برآورده می کنند و گزینه های سفارشی سازی را ارائه می دهند. قیمت بین 200 تا 400 دلار کاهش می یابد. می‌توانید دریچه‌های Zentgraf را از طریق DirectIndustry و گاهی اوقات در eBay پیدا کنید، اگرچه در دسترس بودن در خارج از اروپا ممکن است محدود باشد.

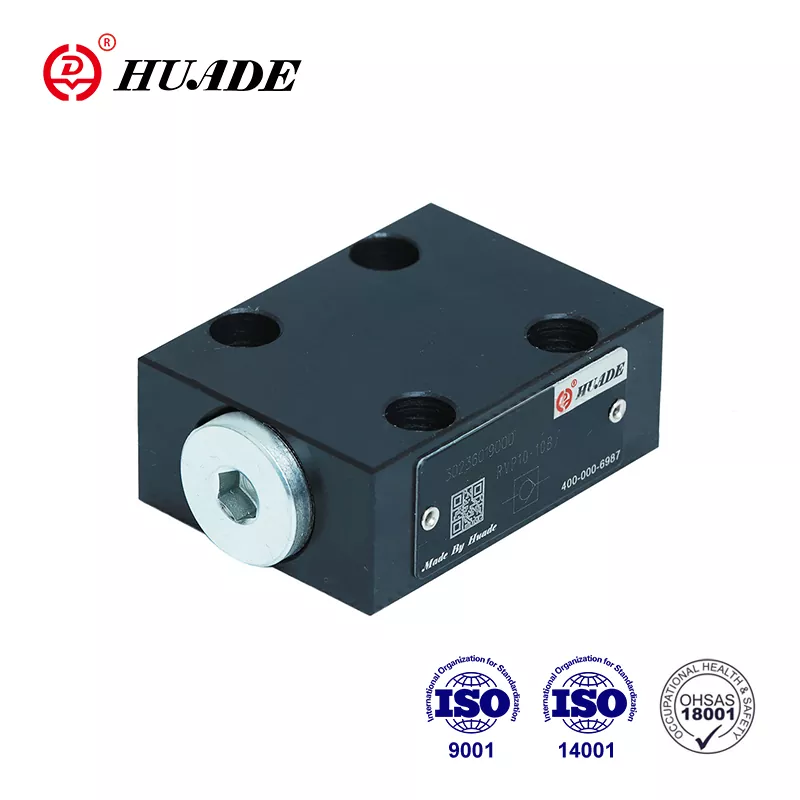

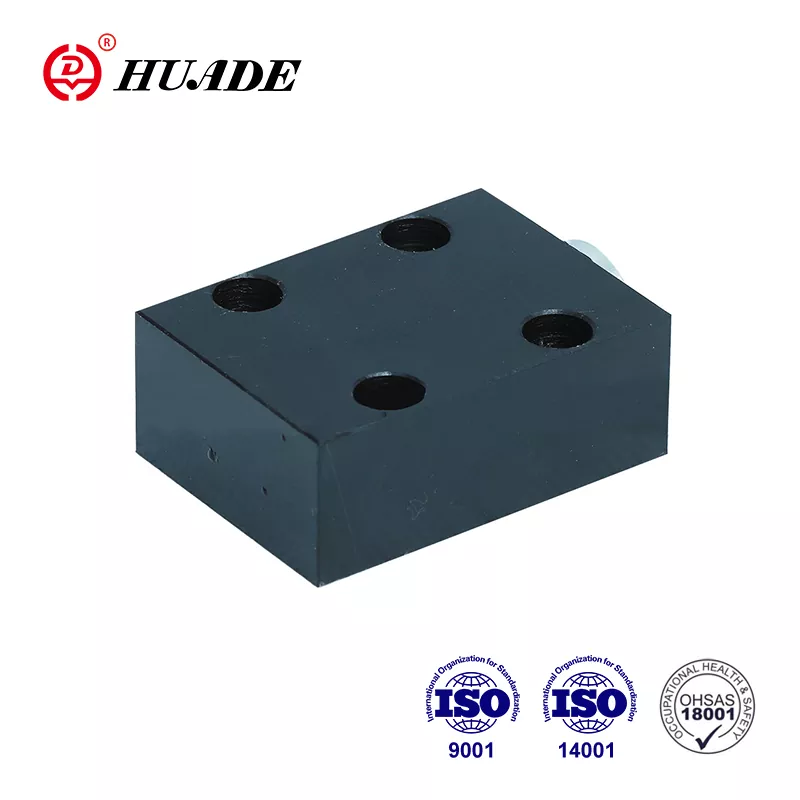

سازندگان چینی مانند Huade و Hengli نسخه های سازگار از Check Valve RVP 25 را با قیمت های بسیار پایین تر تولید می کنند. Huade دریچه‌های خود را به‌عنوان سازگار با Rexroth به بازار عرضه می‌کند، به این معنی که از نظر فیزیکی در مکان‌هایی که برای اجزای Rexroth طراحی شده‌اند، مناسب خواهند بود. قیمت ها حدود 42 دلار فوب از چین شروع می شود، اگرچه باید عوارض حمل و نقل و واردات را در نظر بگیرید. حداقل مقدار سفارش اغلب فقط یک قطعه است و Huade را برای پروژه های کوچک یا تعمیرات جذاب می کند. Hengli قیمت های مشابهی را ارائه می دهد و گزینه هایی مانند مقاومت در برابر خوردگی افزایش یافته را از طریق پوشش های ویژه اضافه می کند.

تفاوت های کیفی بین برندهای درجه یک و ارزان قیمت وجود دارد. شیرهای HYDAC و Zentgraf معمولاً تحمل‌های تولیدی سخت‌تری دارند که به معنای فشار باز شدن مداوم و عمر طولانی‌تر است. یونیت‌های Check Valve RVP 25 ساخت چین برای بسیاری از کاربردها خوب کار می‌کنند، اما ممکن است تغییرات بیشتری را از شیری به شیر دیگر مشاهده کنید. اگر در حال ساختن یک سیستم حیاتی هستید که خرابی آن می تواند خطرناک یا گران باشد، پرداخت هزینه اضافی برای شیر HYDAC یا Zentgraf منطقی است. برای تجهیزات صنعتی عمومی با نیازهای کمتر، شیرهای Huade یا Hengli ارزش خوبی را ارائه می دهند.

همه این تولیدکنندگان گواهینامه ISO 9001 را ارائه می دهند، به این معنی که از استانداردهای مدیریت کیفیت پیروی می کنند. برخی نیز دارای گواهینامه‌های زیست‌محیطی مانند ISO 14001 و گواهی‌های ایمنی مانند ISO 45001 هستند. هنگام سفارش، بررسی کنید که تامین‌کننده شما می‌تواند گواهی‌های مواد و گزارش‌های آزمایش را در صورت نیاز به آنها برای انطباق با مقررات ارائه دهد.

کاربردهای واقعی دریچه چک RVP 25

Check Valve RVP 25 در بسیاری از انواع تجهیزات هیدرولیک در صنایع مختلف ظاهر می شود. درک این کاربردها به شما کمک می کند تا ببینید این دریچه در کجای سیستم های واقعی قرار می گیرد.

تجهیزات ساخت و ساز و خاکبرداری از Check Valve RVP 25 به طور گسترده استفاده می کنند. به عنوان مثال، بیل مکانیکی دارای بازوهای هیدرولیک است که باید موقعیت خود را زمانی که اپراتور حرکت کنترل ها را متوقف می کند، حفظ کند. یک سوپاپ بررسی RVP 25 که در سیلندر نصب شده است، از حرکت روغن به سمت عقب جلوگیری می کند که باعث می شود بازو سقوط کند. این عملکرد نگهدارنده بار اپراتورها را ایمن نگه می دارد و امکان کنترل دقیق را فراهم می کند. کاربردهای مشابه در بولدوزرها، جرثقیل ها و لیفتراک ها ظاهر می شود.

ماشین آلات تولیدی از نصب و راه اندازی Check Valve RVP 25 به طرق مختلف بهره می برند. مراکز ماشینکاری CNC از گیره های هیدرولیک برای ثابت نگه داشتن قطعات کار در طول عملیات برش استفاده می کنند. شیرهای چک اطمینان حاصل می کنند که گیره ها محکم می مانند حتی اگر فشار پمپ در نوسان باشد. ماشین‌های قالب‌گیری تزریقی، پلاستیک داغ را تحت فشار بالا به داخل قالب‌ها پمپ می‌کنند. شیر چک RVP 25 از جریان پلاستیک به سمت عقب در مدار تزریق جلوگیری می کند که باعث هدر رفتن مواد و کندی تولید می شود.

تجهیزات پردازش فلز مانند پرس و قیچی نیروی عظیمی را از طریق سیلندرهای هیدرولیک ایجاد می کنند. این سیستم ها برای جلوگیری از حرکت کنترل نشده در زمانی که اپراتور کنترل ها را رها می کند، به شیرهای چک مطمئن نیاز دارند. Check Valve RVP 25 فشارهای بالا و نرخ جریان معمول در کاربردهای فلزکاری را کنترل می کند. افت فشار کم آن به این معنی است که سیستم حتی در چرخه های سریع کارآمد باقی می ماند.

تجهیزات کشاورزی از جمله تراکتورها و دروگرها دارای سیستم های هیدرولیک برای ادوات و فرمان هستند. Check Valve RVP 25 از پمپ های هیدرولیک در برابر آسیب چرخش معکوس که ممکن است هنگام خاموش شدن موتور تراکتور رخ دهد، محافظت می کند. این شیر همچنین به حفظ فشار در مدارهای بالابر کمک می کند و از پایین آمدن آهسته وسایل هنگام پارک در شیب ها جلوگیری می کند.

خطوط تولید خودکار اغلب از نیروی هیدرولیک برای کارهای تکراری مانند مهر زنی، فشار دادن و جابجایی مواد استفاده می کنند. Check Valve RVP 25 در بلوک های منیفولد قرار می گیرد که چندین سیلندر را از یک مکان مرکزی کنترل می کند. این رویکرد سازمان یافته لوله کشی را کاهش می دهد، فضا را ذخیره می کند و عیب یابی را ساده می کند. سرعت جریان تا 550 لیتر در دقیقه RVP 25 را حتی برای تجهیزات تولید سریع مناسب می کند.

یک مثال خاص شامل یک سیستم مونتاژ روباتیک است که در آن Check Valve RVP 25 در کنار شیرهای فشار شکن در یک منیفولد فشرده کار می کند. بازوی ربات به سرعت و دقیق حرکت می کند و به سرعت جریان در حدود 600 لیتر در دقیقه نیاز دارد. مهندسان با نصب Check Valve RVP 25، 15 درصد راندمان بهتر سیستم را در مقایسه با راه اندازی قبلی خود به دست آوردند. افت فشار کم به این معنی است که پمپ انرژی کمتری مصرف می کند و هزینه های عملیاتی را کاهش می دهد.

واحدهای برق هیدرولیک ثابت در کارخانه ها اغلب از واحدهای Check Valve RVP 25 در خروجی پمپ استفاده می کنند. این امر از برگشت فشار سیستم از طریق پمپ در هنگام توقف جلوگیری می کند که می تواند باعث آسیب شود. این شیر همچنین اجازه شروع نرم‌تر را می‌دهد زیرا پمپ مجبور نیست فوراً بر فشار سیستم غلبه کند. این نرم افزار ساده اما برای قابلیت اطمینان حیاتی است.

تعمیر و نگهداری و عیب یابی شیر چک RVP 25

تعمیر و نگهداری منظم باعث می شود تا سال ها دریچه چک RVP 25 به درستی کار کند. خبر خوب این است که این شیرها در صورت نصب صحیح و کارکرد در محدوده طراحی خود به حداقل توجه نیاز دارند.

بسته به میزان سختی کار سیستم شما، هر شش تا دوازده ماه یکبار یک بازرسی بصری شروع کنید. به دنبال نشتی روغن در اطراف بدنه سوپاپ یا سطح نصب باشید. چند قطره ممکن است نشان دهنده اورینگ فرسوده باشد که نیاز به تعویض دارد. نشتی شدید می تواند به این معنی باشد که پیچ های نصب شل شده یا سطح منیفولد آسیب دیده است. بررسی کنید که تمام پیچ های نصب در گشتاور 70 نیوتن متری مشخص شده محکم بمانند.

آزمایش فشار باز شدن به شما می گوید که آیا فنر داخلی هنوز به درستی کار می کند. شما به یک میز تست با کنترل فشار و جریان قابل تنظیم نیاز دارید. شیر چک RVP 25 را به میز تست وصل کنید و به تدریج فشار را در جهت جلو افزایش دهید. به فشاری که جریان شروع می شود توجه کنید. این را با مشخصات شیر ​​مقایسه کنید. اگر فشار باز شدن به میزان قابل توجهی افزایش یافته باشد، ممکن است دریچه دارای آلودگی باشد که پیستون را از روی صندلی خود نگه داشته است. اگر فشار باز شدن کاهش یافته باشد، فنر ممکن است در اثر خستگی یا خوردگی ضعیف شود.

اگر متوجه شوید که شیر چک RVP 25 به آرامی می چسبد یا به کندی پاسخ می دهد، تمیز کردن داخلی ضروری می شود. شیر را از منیفولد خارج کرده و آن را با دقت جدا کنید. برخی از شیرها برای جلوگیری از آسیب رساندن به قطعات داخلی به ابزار خاصی نیاز دارند. تمام قطعات را با حلالی که با مایع هیدرولیک شما سازگار است تمیز کنید. الکل های معدنی برای سیستم های روغن معدنی به خوبی کار می کنند. صندلی مخروطی و پیستون را از نظر سایش یا خراش بررسی کنید. حتی عیوب کوچک می تواند باعث نشتی شود. فنر را از نظر خوردگی یا تغییر شکل دائمی بررسی کنید.

اورینگ ها را در طول هر سرویس عمده تعویض کنید. این مهر و موم های لاستیکی با گذشت زمان انعطاف پذیری خود را از دست می دهند، به خصوص اگر در معرض دمای شدید یا مایعات ناسازگار قرار گیرند. از حلقه های O-رینگ های جایگزین اصلی که با مواد اصلی مطابقت دارند استفاده کنید. اورینگ های FPM بیشتر از NBR هستند اما در شرایط گرم عمر طولانی تری دارند. در طول مونتاژ، یک لایه نازک از مایع هیدرولیک را روی حلقه های O-رینگ جدید بمالید.

کارتریج سوپاپ داخل Check Valve RVP 25 در اکثر مدل ها قابل تعویض است. اگر سایش یا آسیب قابل توجهی پیدا کردید، سفارش کارتریج جدید اغلب مقرون به صرفه تر از تعمیر قطعات جداگانه است. اطمینان حاصل کنید که قطعات جایگزین از سازنده اصلی یا یک منبع سازگار تأیید شده تهیه شده است. قطعات عمومی ممکن است مشخصات تلرانس مشابهی نداشته باشند.

یونیت های یدکی Check Valve RVP 25 را در مکانی تمیز و خشک نگهداری کنید. درگاه ها را با درپوش های پلاستیکی ببندید تا از آلودگی جلوگیری شود. ذخیره سازی در دمای شدید می تواند به حلقه های O آسیب برساند، بنابراین در صورت امکان قطعات یدکی را در یک منطقه تحت کنترل آب و هوا نگهداری کنید. شیرهای ذخیره شده را سالانه چک کنید و هر حلقه O را که علائم خرابی نشان می دهد جایگزین کنید.

ملاحظات عملیاتی مهم

عوامل متعددی بر نحوه عملکرد Check Valve RVP 25 در سیستم خاص شما تأثیر می گذارد. درک این ملاحظات به شما کمک می کند تا از مشکلات جلوگیری کنید.

فرکانس چرخه بیش از آن چیزی است که اکثر مردم متوجه می شوند. Check Valve RVP 25 دوچرخه سواری گاه به گاه را به خوبی انجام می دهد، اما برای عملکرد سریع و مداوم طراحی نشده است. سازندگان معمولاً حداکثر عمر چرخه 10000 عملیات را برای نسخه های استاندارد مشخص می کنند. اگر چرخه کاربرد شما بیشتر باشد، فنر و سطوح آب بندی سریعتر فرسوده می شوند. به جای آن یک سوپاپ بازرسی را برای کاربردهای با چرخه بالا در نظر بگیرید.

ویسکوزیته سیال افت فشار را از طریق شیر چک RVP 25 تغییر می دهد. مشخصات روغن معدنی را با ویسکوزیته حدود 335 SUS فرض می کند که برای هیدرولیک های صنعتی معمول است. سیالات ضخیم تر افت فشار بیشتری ایجاد می کنند که باعث کاهش کارایی سیستم و تولید گرمای بیشتر می شود. مایعات نازک تر ممکن است قطعات داخلی را به اندازه کافی روغن کاری نکنند و باعث سایش سریعتر شوند. برای بهترین نتیجه، به محدوده ویسکوزیته مشخص شده 2.8 تا 500 میلی متر مربع در ثانیه پایبند باشید.

آلودگی دشمن اصلی همه شیرهای هیدرولیک، از جمله Check Valve RVP 25 است. فاصله های تنگ داخل شیر نمی تواند خاک یا ذرات فلز را تحمل کند. همیشه مایع هیدرولیک خود را حداقل تا 20 میکرون و ترجیحاً 10 میکرون یا ریزتر فیلتر کنید. فیلتر را در بالادست دریچه چک RVP 25 نصب کنید تا قبل از رسیدن به شیر، آلودگی را بگیرید. فیلترها را به طور منظم طبق برنامه سازنده تغییر دهید.

افراط در دما هم بر عملکرد و هم بر طول عمر تأثیر می گذارد. در حالی که شیر چک RVP 25 از منفی 20 تا مثبت 100 درجه سانتیگراد کار می کند، ماندن در وسط این محدوده بهتر است. دمای بسیار سرد مهر و موم را سفت می کند و می تواند فشار باز شدن را افزایش دهد. دمای بسیار گرم آب بندی ها را نرم کرده و سایش را تسریع می کند. اگر سیستم شما به طور مداوم داغ است، ارتقاء به حلقه های O-Ring FPM یا اضافه کردن یک مبدل حرارتی به مدار هیدرولیک خود را در نظر بگیرید.

جهت نصب از نظر مکانیکی بر Check Valve RVP 25 تأثیر نمی گذارد، اما می تواند برای دسترسی تعمیر و نگهداری مهم باشد. سوپاپ را در جایی نصب کنید که بتوانید برای سرویس های بعدی به پیچ های نصب برسید. در صورت امکان، آن را جهت دهید تا حباب های هوای محبوس شده بتوانند به طور طبیعی از آن خارج شوند. در حالی که دریچه در هر موقعیتی کار می کند، نصب آن با پورت های افقی باعث می شود که هوا در هنگام راه اندازی اولیه راحت تر شود.

نوک فشار سیستم می تواند به هر قطعه هیدرولیک از جمله شیرهای بازرسی آسیب برساند. اطمینان حاصل کنید که سیستم شما دارای دریچه های فشار شکن کافی با اندازه دبی پمپ شما باشد. دریچه چک RVP 25 برای فشار مداوم 350 بار درجه بندی شده است، اما افزایش بارهای مکرر بالاتر از این درجه، عمر آن را کوتاه می کند. اگر سیستم شما با نوسانات فشار مکرر مواجه می شود، نصب دمپنر یا آکومولاتور فشار را در نظر بگیرید.

انتخاب شیر چک RVP 25 مناسب برای سیستم شما

انتخاب مشخصات صحیح شیر مستلزم تطبیق قابلیت های سوپاپ با نیازهای سیستم شما است. با شناسایی حداکثر فشار عملیاتی سیستم خود شروع کنید. حاشیه ایمنی حداقل 20 درصد را برای در نظر گرفتن افزایش فشار اضافه کنید. اگر سیستم شما به طور معمول در 280 بار کار می کند، رتبه بندی 350 بار در Check Valve RVP 25 حاشیه کافی را فراهم می کند. برای فشارهای بالاتر، به یک سری شیرهای متفاوت نیاز دارید.

محاسبه نرخ جریان در مرحله بعدی قرار می گیرد. حداکثر دبی را از طریق مداری که شیر چک RVP 25 را نصب می‌کنید، تعیین کنید. فراموش نکنید که منحنی های افت فشار را بررسی کنید. نرخ جریان بالاتر باعث افت فشار بیشتر می شود که باعث هدر رفتن انرژی و تولید گرما می شود. اگر جریان مورد نیاز شما بیش از 10 بار افت فشار ایجاد می کند، اندازه شیر بزرگتر یا دو شیر را به صورت موازی در نظر بگیرید.

انتخاب فشار باز بستگی به کاربرد خاص شما دارد. برای اکثر مصارف، فشار باز استاندارد 0.5 بار به خوبی کار می کند. این تنظیم کم مقاومت را در حین کارکرد عادی به حداقل می رساند. با این حال، ممکن است در شرایط خاص به فشار باز شدن بالاتری نیاز داشته باشید. اگر می‌خواهید بار را به صورت عمودی نگه دارید، فشار باز شدن بالاتر امنیت بهتری در برابر رانش ایجاد می‌کند. اگر نیاز به جلوگیری از هرگونه جریان برگشتی، حتی فشار معکوس جزئی دارید، فشار باز شدن 4.5 بار را انتخاب کنید. به یاد داشته باشید که فشارهای باز شدن بیشتر افت فشار رو به جلو را نیز افزایش می دهند.

پیکربندی پورت باید با منیفولد یا لوله‌کشی شما مطابقت داشته باشد. Check Valve RVP 25 دارای گزینه های پورت های مختلفی از جمله رشته های NPT، پورت های O-ring SAE و رشته های BSPP است. برای نصب منیفولد، بررسی کنید که فاصله پورت و الگوی سوراخ نصب با طراحی منیفولد شما مطابقت داشته باشد. اکثر تولیدکنندگان مدل‌های CAD را ارائه می‌کنند که می‌توانید آن‌ها را به نرم‌افزار طراحی خود وارد کنید تا تناسب را تأیید کنید. این مدل ها را قبل از نهایی کردن خرید خود دانلود کنید.

سازگاری مواد برای عمر طولانی شیر بسیار مهم است. دریچه چک استاندارد RVP 25 با روغن های هیدرولیک مبتنی بر معدنی و سیالات استر فسفات کار می کند. اگر از مخلوط آب-گلیکول، مایعات مصنوعی یا روغن‌های زیست تخریب‌پذیر استفاده می‌کنید، سازگاری با بدنه و آب‌بند شیر را بررسی کنید. برخی از تولید کنندگان مواد مهر و موم خاصی را برای مایعات غیر معمول ارائه می دهند. در صورت شک، برای راهنمایی با پشتیبانی فنی سازنده تماس بگیرید.

ملاحظات بودجه بر انتخاب برند شما تأثیر می گذارد. اگر هزینه نگرانی اصلی شما است و برنامه شما مهم نیست، نسخه های Huade یا Hengli از Check Valve RVP 25 صرفه جویی قابل توجهی را ارائه می دهند. برای کاربردهای سخت که قابلیت اطمینان در آنها اهمیت دارد، شیرهای HYDAC یا Zentgraf هزینه بالاتر خود را از طریق سازگاری و پشتیبانی بهتر توجیه می کنند. کل هزینه مالکیت، از جمله خرابی احتمالی در صورت خرابی شیر، نه فقط قیمت اولیه خرید را در نظر بگیرید.

زمان و در دسترس بودن برای برنامه ریزی پروژه مهم است. شیرهای HYDAC به راحتی در آمریکای شمالی و اروپا در دسترس هستند و اغلب ظرف چند روز ارسال می شوند. تولیدکنندگان چینی ممکن است به چندین هفته برای تحویل نیاز داشته باشند، به خصوص اگر نیاز به سفارشی سازی داشته باشید. برای جلوگیری از تاخیر در پروژه، سفارش خود را بر اساس آن برنامه ریزی کنید.

چگونه شیر چک RVP 25 با سایر گزینه ها مقایسه می شود

درک گزینه های جایگزین به شما کمک می کند تأیید کنید که Check Valve RVP 25 انتخاب مناسبی برای برنامه شما است. چندین نوع شیر دیگر کنترل جریان یک طرفه را ارائه می دهند که هر کدام دارای قدرت های متفاوتی هستند.

شیرهای چک استاندارد خطی مانند سری RV از همان اصل اولیه RVP 25 استفاده می کنند، اما به جای پیچ و مهره به منیفولد، با پورت های رزوه ای متصل می شوند. سری RV برای سیستم های لوله کشی ساده به خوبی کار می کند، اما Check Valve RVP 25 فضای قابل توجهی را در طرح های منیفولد ذخیره می کند. شما می توانید چندین شیر RVP 25 را در یک بلوک فشرده به جای اجرای لوله ها به شیرهای RV جداگانه بسته بندی کنید. این امر نقاط نشتی را کاهش می دهد و سیستم را سازماندهی می کند. با این حال، اگر یک سیستم لوله فعلی را بهسازی می کنید، نصب شیرهای RV ممکن است آسان تر از طراحی مجدد برای نصب منیفولد باشد.

سوپاپ‌های چک با کارکرد خلبان یک پورت کنترل اضافی را ارائه می‌دهند که به شما امکان می‌دهد شیر را حتی در برابر فشار معکوس باز کنید. این ویژگی زمانی مفید است که نیاز دارید سیلندری را که توسط یک سوپاپ قفل شده است جمع کنید. Check Valve RVP 25 این عملکرد پایلوت را ندارد و همین امر آن را ساده تر و ارزان تر می کند. اگر قطعاً به عملیات پایلوت نیاز دارید، نوع شیر دیگری را می خواهید. اما برای کنترل جریان یک طرفه اولیه، شیر ساده‌تر Check Valve RVP 25 قابل اعتمادتر است زیرا قطعات کمتری برای خرابی دارد.

دریچه‌های چک توپی از تولیدکنندگانی مانند Zentgraf خیلی سریع پاسخ می‌دهند زیرا توپ از یک پیستون مخروطی جرم کمتری دارد. این پاسخ سریع در سیستم هایی با تغییرات فشار سریع به خوبی کار می کند. با این حال، طرح‌های مخروطی مانند آنچه در واحدهای HYDAC Check Valve RVP 25 استفاده می‌شود، معمولاً بهتر آب‌بندی می‌شوند، زیرا مخروط سطح تماس بیشتری با صندلی ایجاد می‌کند. طراحی مخروطی همچنین فشارهای بالا را با اطمینان بیشتری در میلیون‌ها چرخه کنترل می‌کند. انتخاب شما بین توپ و مخروط بستگی به این دارد که آیا به پاسخ سریعتر یا آب بندی بهتر نیاز دارید.

شیرهای متناسب به جای عملیات روشن و خاموش ساده، کنترل جریان متغیر را ارائه می دهند. اینها کاملاً با شیرهای چک متفاوت هستند و هدف متفاوتی دارند. این دو را با هم اشتباه نگیرید. شیرهای متناسب هزینه بسیار بیشتری دارند و نیاز به کنترل الکترونیکی دارند. Check Valve RVP 25 یک دستگاه غیرفعال است که به طور خودکار بر اساس اختلاف فشار کار می کند. این سادگی آن را بسیار قابل اعتماد و مناسب برای کارهای اصلی کنترل جریان می کند.

شیرهای کمک فنری شبیه به شیرهای چک هستند اما عملکرد متفاوتی دارند. شیرهای تسکین با باز شدن در زمانی که فشار از حد تعیین شده فراتر رفت، سیستم را از فشار بیش از حد محافظت می کند. شیر چک RVP 25 بر اساس جهت جریان کار می کند، نه سطح فشار. بسیاری از سیستم ها از هر دو نوع شیر با هم استفاده می کنند. دریچه چک RVP 25 از جریان برگشتی جلوگیری می کند در حالی که دریچه های تخلیه فشار را کنترل می کنند.

روندهای آینده و ادغام فناوری

فن آوری هیدرولیک به پیشرفت خود ادامه می دهد و Check Valve RVP 25 در حال تطبیق با صنعت است. برخی از تولیدکنندگان در حال حاضر سوپاپ های چک را با سنسورهای یکپارچه ارائه می دهند که جریان، فشار و دما را کنترل می کنند. این شیرهای هوشمند به شبکه‌های صنعتی اینترنت اشیا متصل می‌شوند و امکان نظارت بر سیستم را در زمان واقعی فراهم می‌کنند. در حالی که ادغام حسگر هنوز به طور خاص در RVP 25 رایج نیست، اما نشان می دهد که فناوری به کجا می رود. زمانی که بتوانید عملکرد سوپاپ را از راه دور ردیابی کنید، تعمیر و نگهداری پیش بینی شده امکان پذیر می شود.

پیشرفت‌های علم مواد باعث می‌شود که قطعات هیدرولیک در محیط‌های سخت دوام بیشتری داشته باشند. مواد مهر و موم جدید بهتر از لاستیک سنتی در برابر دمای بالاتر و سیالات تهاجمی مقاومت می کنند. عملیات سطح روی بدنه دریچه ها مقاومت در برابر خوردگی بهتری را بدون هزینه زیاد ایجاد می کند. همانطور که این فناوری‌ها بالغ می‌شوند، می‌توانیم انتظار داشته باشیم که یونیت‌های Check Valve RVP 25 به برنامه‌های کاربردی با تقاضای فزاینده رسیدگی کنند.

کوچک سازی روند دیگری است که بر شیرهای هیدرولیک تأثیر می گذارد. همانطور که تجهیزات سیار فشرده تر می شوند، فشاری برای کوچک شدن اجزای هیدرولیک و در عین حال حفظ عملکرد وجود دارد. طراحی منیفولد دریچه چک RVP 25 در حال حاضر این نیاز را بهتر از شیرهای خطی سنتی برطرف می کند. نسخه‌های آینده ممکن است از طریق تکنیک‌های ساخت پیشرفته مانند ساخت افزودنی، قابلیت‌های بیشتری را در بسته‌های کوچک‌تر قرار دهند.

نظرات نهایی در مورد شیر چک RVP 25

Check Valve RVP 25 یک راه حل بالغ و قابل اعتماد برای کنترل جریان یک طرفه در سیستم های هیدرولیک فشار متوسط ​​است. طراحی ساده آن عملکرد ثابتی را در طیف وسیعی از کاربردها، از تجهیزات ساخت‌وساز تا تولید خودکار، ارائه می‌کند. توانایی این شیر برای تحمل فشار 350 بار و جریان 550 لیتر در دقیقه آن را برای مصارف صنعتی مناسب می‌سازد.

انتخاب بین تولیدکنندگان به متعادل کردن هزینه در برابر الزامات کیفیت منجر می شود. HYDAC عملکرد برتر و گسترده ترین در دسترس بودن را ارائه می دهد. Zentgraf مهندسی اروپایی را با سفارشی سازی خوبی ارائه می دهد. Huade و Hengli عملکرد عملکردی را با قیمت های ارزان ارائه می دهند. همه این گزینه ها به شما انعطاف پذیری می دهد تا انتخاب شیر را با نیازهای پروژه مطابقت دهید.

نصب و نگهداری مناسب عمر طولانی را تضمین می کند. شیر برگشتی RVP 25 را روی یک سطح منیفولد صاف و تمیز با پیچ و مهره هایی که به درستی با گشتاور هستند نصب کنید. سیال هیدرولیک را تمیز و در محدوده دمایی مشخص شده نگه دارید. فشار باز شدن را به صورت دوره ای بررسی کنید و در فواصل زمانی اصلی سرویس، حلقه های O را تعویض کنید.

برای مشخصات دقیق و مدل های CAD، از وب سایت های سازنده مانند سایت رسمی HYDAC یا سیستم عامل های مهندسی مانند DirectIndustry دیدن کنید. اگر آماده خرید هستید، تامین کنندگانی مانند ValinOnline، Motion Industries و Made-in-China گزینه های قیمت گذاری مختلفی را ارائه می دهند. چه در حال طراحی یک سیستم جدید باشید و چه در حال تعویض یک شیر فرسوده، Check Valve RVP 25 عملکرد ثابت شده ای را ارائه می دهد که می توانید روی آن حساب کنید.
