هنگامی که سیستم های هیدرولیک نیاز به نگه داشتن فشار بدون نشتی دارند، صفحه ساندویچ سوپاپ Z2S 10 به یک جزء ضروری تبدیل می شود. این شیر برگشتی بوش Rexroth سال‌ها است که یک انتخاب قابل اعتماد در هیدرولیک صنعتی بوده است و درک نحوه عملکرد آن می‌تواند به شما در تصمیم‌گیری بهتر برای تجهیزاتتان کمک کند.
چه چیزی Z2S 10 را متفاوت می کند
Z2S 10 فقط یک شیر چک ساده نیست. این یک طرح پایلوت است که بین اجزای هیدرولیک قرار می گیرد که مهندسان آن را پیکربندی صفحه ساندویچ می نامند. این بدان معنی است که می توانید آن را مستقیماً بین سایر شیرها یا محرک ها بدون نیاز به لوله کشی اضافی یا براکت های نصب، قرار دهید. بلوک‌های دریچه در یک جهت به طور کامل جریان می‌یابند در حالی که امکان رهاسازی کنترل شده را در صورت نیاز از طریق سیگنال پایلوت فراهم می‌کنند.
در طراحی از دو قسمت اصلی که با هم کار می کنند استفاده می شود. یک قرقره کنترل به فشار خلبان پاسخ می دهد و یک شیر صندلی توپی عملکرد مسدود کردن واقعی را فراهم می کند. هنگامی که فشار خلبان به پورت X یا Y می رسد، قرقره جابجا می شود و صندلی توپ را باز می کند و به مایع اجازه می دهد به سمت عقب جریان یابد. بدون آن سیگنال پیلوت، صفحه ساندویچ سوپاپ Z2S 10 مدار را با نشتی صفر محکم قفل می کند.
مشخصات فنی مهم
درک اعداد پشت Z2S 10 به شما کمک می کند بدانید که آیا این Z2S 10 با سیستم شما مطابقت دارد یا خیر. این شیر فشار تا 315 بار را تحمل می کند که اکثر کاربردهای صنعتی را پوشش می دهد. ظرفیت جریان به 120 لیتر در دقیقه می رسد، مناسب برای محرک های متوسط تا بزرگ. فشار ترک در جهت جریان آزاد در چهار گزینه وجود دارد: 1.5، 3، 6 یا 10 بار. شما نسخه را بر اساس میزان فشار برگشتی مورد نیاز سیستم خود انتخاب می کنید.
محدوده دما نیز مهم است. مهر و موم استاندارد NBR از -30 درجه سانتیگراد تا +80 درجه سانتیگراد کار می کند، در حالی که مهر و موم های FKM از -20 درجه سانتیگراد تا +80 درجه سانتیگراد کار می کنند اما سازگاری بهتری با سیالات هیدرولیک زیست تخریب پذیر دارند. وزن این شیر حدود 3 کیلوگرم است و در هر موقعیتی نصب می شود، اگرچه انباشتن عمودی برای اکثر نصب ها بهترین کار را دارد.
تمیزی سیال برای صفحه ساندویچ سوپاپ Z2S 10 بسیار مهم است. سازنده سطح تمیزی ISO 4406 را 20/18/15 یا بهتر توصیه می کند. روغن کثیف باعث چسبیدن قطعات داخلی می شود که منجر به اختلال در عملکرد می شود. نصب فیلتراسیون مناسب از این مشکلات جلوگیری می کند و عمر شیر را افزایش می دهد.
عملیات خلبانی چگونه کار می کند
ویژگی عملکرد پایلوت، این شیر را از شیرهای چک اولیه متمایز می کند. در یک راه اندازی معمولی، پورت A1 را به محرک خود و A2 را به شیر کنترل جهت خود وصل می کنید. هنگامی که فشار بر تنظیم فشار ترک خوردگی غلبه کند، جریان آزادانه از A1 به A2 حرکت می کند. اما وقتی می خواهید مایع را از A2 به A1 به عقب برانید، صندلی توپ آن را کاملاً مسدود می کند.
برای رها کردن فشار محبوس شده، فشار پایلوت را به پورت X وارد می‌کنید. این فشار پایلوت می‌تواند بسیار کم باشد، اغلب فقط 1.5 تا 10 بار بسته به پیکربندی شما. قرقره کنترل جابجا می شود و به صورت مکانیکی دریچه صندلی توپ باز می شود. اکنون مایع می تواند از سمت محرک از طریق دریچه به عقب برگردد. این آزادسازی کنترل شده از شوک و نویز در مدار هیدرولیک شما جلوگیری می کند.
ویژگی پیش باز شدن در نسخه های استاندارد به این معنی است که شیر قبل از رسیدن فشار کامل پایلوت کمی باز می شود. این عمل تدریجی انتقال فشار را هموار می کند. برخی از نسخه‌ها مانند SO41، پیش باز شدن را برای برنامه‌هایی که در آنها کنترل دقیق‌تری می‌خواهید حذف می‌کنند، اگرچه ممکن است در حین سوئیچ کردن نویز بیشتری ایجاد کند.
جزئیات نصب و نصب
نصب صفحه ساندویچ سوپاپ Z2S 10 از استاندارد ISO 4401 برای شیرهای سایز 05 پیروی می کند. الگوی نصب از چهار پیچ M6 با گشتاور 15.5 نیوتن متر استفاده می کند. سطح روی صفحه نصب شما باید Rz 4 میکرومتر یا صاف تر باشد تا از نشتی از حلقه های O جلوگیری شود.
هنگام چیدن قطعات، طول پیچ را با دقت محاسبه کنید. شما باید از تمام صفحات ساندویچی به اضافه شیر پایه یا منیفولد عبور کنید. Z2S 10 در پیکربندی استاندارد 50 میلی متر به ارتفاع پشته شما اضافه می کند. اتصالات پورت با الگوهای استاندارد ISO مطابقت دارد و آن را با اکثر قطعات هیدرولیک صنعتی سازگار می کند.
O-rings تمام اتصالات پورت را مهر و موم می کند. اینها باید با مایع هیدرولیک شما سازگار باشند. سیستم‌های روغن معدنی از مهر و موم NBR استفاده می‌کنند، در حالی که سیستم‌هایی که HETG یا سایر سیالات زیست تخریب‌پذیر را اجرا می‌کنند به مهر و موم FKM نیاز دارند. نصب مهر و موم های خراب یا نامناسب باعث ایجاد مشکلات نشتی و آلودگی می شود.
کاربردهای رایج در صنعت
ماشین‌آلات از صفحه ساندویچ سوپاپ Z2S 10 برای حفظ موقعیت قطعه کار در هنگام تعویض ابزار استفاده می‌کنند. بدون این سوپاپ، سیلندر هیدرولیک از نشت روغن خارج می شود و دقت را از بین می برد. هنگامی که چرخه دستگاه از سر گرفته می شود، رهاسازی پایلوت امکان حرکت کنترل شده را می دهد.
ماشین‌های قالب‌گیری تزریقی برای ثابت نگه داشتن فشار گیره قالب در مرحله خنک‌سازی به این شیرها متکی هستند. هر افت فشار باعث ایجاد قطعات معیوب می شود. Z2S 10 سیلندر گیره را محکم قفل می کند در حالی که از حداقل فشار پایلوت برای آزادسازی بین چرخه ها استفاده می کند.
پرس های هیدرولیک در طول عملیات شکل دهی چند مرحله ای نیاز به موقعیت دقیق دارند. صفحه ساندویچ سوپاپ Z2S 10 از خزش رم به سمت پایین بین ضربات پرس جلوگیری می کند. این امر کیفیت قطعه و ایمنی اپراتور را با حذف حرکت غیرمنتظره بهبود می بخشد.
تجهیزات جابجایی مواد مانند لیفتراک از این شیرها برای جلوگیری از افت بار در صورت خرابی خطوط هیدرولیک استفاده می کنند. طراحی که توسط خلبان کار می‌کند، امکان بلند کردن و پایین آمدن عادی را فراهم می‌کند و در عین حال قفل ایمنی را در جهت نگهداری بار فراهم می‌کند.
کدهای سفارش و انواع
Bosch Rexroth از سیستم کد خاصی برای سری Z2S 10 استفاده می کند. فرمت اصلی Z2S 10 است که با حروف و اعداد نشان دهنده ویژگی های خاص است. یک موقعیت خالی به این معنی است که هر دو پورت A و B دارای عملکرد مسدود کننده هستند. حرف A فقط به معنی بلوک های پورت A است، در حالی که B به معنای بلوک های پورت B است.
عدد بعد از آن فشار ترک خوردگی را نشان می دهد: 1 برای 1.5 بار، 2 برای 3 بار، 3 برای 6 بار، و 4 برای بار 10. سپس 3X می آید که سری اجزا را نشان می دهد. حرف V زمانی ظاهر می شود که مهر و موم های FKM جایگزین مهر و موم های استاندارد NBR شوند. کدهای اضافی مانند SO14، SO40، SO41 یا SO60 ویژگی‌های خاصی مانند محدود کردن ضربه یا پورت‌های کنترل خارجی را نشان می‌دهند.
شماره قطعه رایج R900407394 برای نسخه استاندارد دو پورت با فشار ترک خوردگی 1.5 بار است. نسخه تک پورت A دارای شماره R900407424 است. هنگامی که به مهر و موم FKM برای روغن زیست تخریب پذیر نیاز دارید، به دنبال شماره قطعات مانند R900407439 باشید.
سازگاری و نگهداری سیالات
صفحه ساندویچ سوپاپ Z2S 10 با اکثر سیالات هیدرولیک کار می کند. نسخه های استاندارد روغن های معدنی مانند HL، HLP و HVLP را بدون مشکل مدیریت می کنند. محدوده ویسکوزیته بین 2.8 تا 500 میلی متر مربع در ثانیه است که همه چیز را از سیالات هیدرولیک نازک گرفته تا روغن های غلیظ در شرایط سرد پوشش می دهد.
سیالات زیست تخریب پذیر نیاز به توجه به مواد آب بندی دارند. سیالات HFC با مهر و موم NBR کار می کنند، اما روغن های HETG و HFDU برای جلوگیری از خراب شدن نیاز به آب بندی FKM دارند. استفاده از مواد مهر و موم نادرست منجر به تورم، سخت شدن یا ترک خوردن می شود که باعث نشت و آلودگی می شود.
تعمیر و نگهداری منظم شامل بررسی تمیزی مایع هیدرولیک و تعویض عناصر فیلتر قبل از دور زدن آنها است. هنگام اعمال فشار پایلوت، آلودگی به عنوان پاسخ کند سوپاپ یا عدم رها شدن آن نشان می‌دهد. نمونه برداری از روغن و تجزیه و تحلیل آنها بر اساس استانداردهای ISO 4406 مشکلات را زود هنگام می کند.
فواصل تعویض مهر و موم به شرایط عملیاتی بستگی دارد. عملکرد در دمای بالا یا سیالات تهاجمی عمر آب بندی را کوتاه می کند. هنگامی که شیر را بازسازی می کنید، مواد آب بند را با نوع سیال خود مطابقت دهید و تمام قطعات داخلی را برای سایش یا آسیب بررسی کنید.
مقایسه راه حل های جایگزین
تولیدکنندگان دیگر شیرهای چک را ارائه می‌دهند، اما طراحی صفحه ساندویچ Z2S 10 دارای مزایایی است. سری CVS پارکر عملکرد مشابهی را با ظرفیت جریان بالاتر تا 150 لیتر در دقیقه ارائه می دهد، اما فاقد ویژگی پیش از باز شدن است که انتقال فشار را در Z2S 10 هموار می کند. سری PVG ایتون از ابعاد فشرده تری استفاده می کند اما گزینه های فشار ترک خوردگی کمتری را ارائه می دهد.

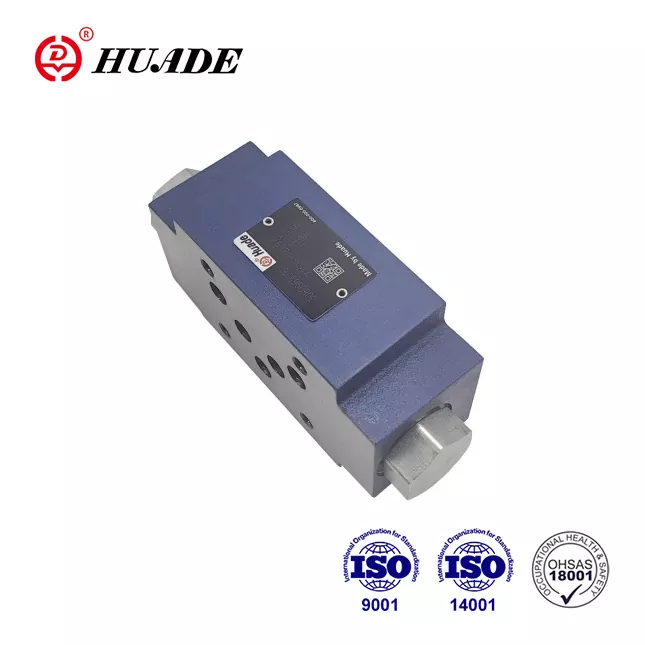

برخی از تولید کنندگان آسیایی مانند Huade شیرهای سازگار با Z2S 10 را با قیمت های پایین تر تولید می کنند. اینها به اندازه کافی در کاربردهای کم تقاضا کار می کنند، اما ممکن است با دوام Bosch Rexroth در محیط های خشن یا با روغن آلوده مطابقت نداشته باشند. متالورژی و کیفیت مهر و موم در تجهیزات اصلی به طور کلی در طول عمر طولانی بهتر ثابت می شود.
شیرهای چک ساده بدون عملیات پایلوت هزینه کمتری دارند و فشرده‌تر نصب می‌شوند. با این حال، آنها نمی توانند آزادسازی کنترل شده فشار محبوس شده را فراهم کنند. این محدودیت آنها را برای برنامه هایی که باید محرک را در هر دو جهت تحت کنترل حرکت دهید، نامناسب می کند.
الزامات فشار خلبان
درک نیازهای فشار خلبان به طراحی مدارهای قابل اعتماد کمک می کند. صفحه ساندویچ سوپاپ Z2S 10 بسته به فشار و جریان اصلی، تنها به 1.5 تا 10 بار در درگاه پیلوت نیاز دارد تا به طور کامل باز شود. این نیاز کم به این معنی است که اغلب می توانید فشار پایلوت را از شیرهای کنترل موجود بدون اضافه کردن مدارهای تقویت کننده ضربه بزنید.
نسبت باز شدن کنترل تقریباً 1 به 11.5 بین ناحیه پیلوت و ناحیه اصلی پاپت، این ضرب فشار مطلوب را می دهد. نیروهای خلبان کوچک نیروهای بازکننده بزرگی را روی صندلی توپ ایجاد می کنند. این بازده باعث کاهش مصرف انرژی و تولید گرما در سیستم شما می شود.
وقتی فشار پایلوت به زیر آستانه می‌رسد، شیر بلافاصله بسته می‌شود. نیروی فنری توپ را محکم روی صندلی خود قرار می دهد. این بسته شدن سریع از جریان برگشتی جلوگیری می کند، اما اگر مدار فاقد جذب شوک مناسب باشد، می تواند باعث افزایش فشار شود. افزودن آکومولاتورهای کوچک یا دریچه‌های محدودکننده این گذراها را کاهش می‌دهد.
ملاحظات یکپارچه سازی سیستم
ادغام صفحه ساندویچ سوپاپ Z2S 10 در مدار هیدرولیک شما نیاز به برنامه ریزی دارد. شیر باید بین شیر کنترل جهت و محرک در درگاهی که می خواهید قفل کنید قرار گیرد. خطوط پیلوت به درگاه کاری مخالف شیر جهت متصل می‌شوند، بنابراین فشار پایلوت به‌طور خودکار زمانی که جهت را برعکس می‌کنید می‌رسد.
اتصالات مخزن برای زهکشی قرقره کنترل مهم است. نسخه SO60 یک پورت T مجزا برای تخلیه قسمت پایلوت به مخزن فراهم می‌کند و از افزایش فشاری که می‌تواند در عملکرد سوپاپ اختلال ایجاد کند، جلوگیری می‌کند. نسخه‌های استاندارد از طریق مدار اصلی تخلیه می‌شوند، که در اکثر برنامه‌ها به خوبی کار می‌کند اما ممکن است در مدارهای تخصصی مشکلاتی ایجاد کند.
هنگامی که از چندین شیر Z2S 10 در یک سیستم استفاده می کنید، هر کدام به سیگنال پایلوت خاص خود نیاز دارند. درگاه‌های پیلوت متقابل می‌توانند فعل و انفعالات غیرمنتظره‌ای ایجاد کنند که باز کردن یک دریچه روی شیر دیگر تأثیر می‌گذارد. مدارهای خلبان را مستقل نگه دارید مگر اینکه به طور خاص برای عملیات ترکیبی طراحی کنید.
عیب یابی مشکلات رایج
هنگامی که صفحه ساندویچ سوپاپ Z2S 10 به درستی مسدود نمی شود، آلودگی مقصر معمول است. ذرات خاک بین توپ و صندلی قرار می گیرند و یک مسیر نشتی ایجاد می کنند. شستشوی سیستم و بهبود فیلتراسیون اکثر موارد را برطرف می کند. اگر نشتی پس از تمیز کردن ادامه یابد، ممکن است صندلی آسیب ببیند که نیاز به تعویض دارد.
باز نشدن با فشار پیلوت اغلب به این معنی است که قرقره کنترل گیر کرده است. این زمانی اتفاق می افتد که لاک از روغن بیش از حد گرم شده یا زمانی که آلودگی آب باعث خوردگی می شود، ایجاد می شود. جداسازی و تمیز کردن شیر عملکرد را بازیابی می کند، اما باید علت اصلی را در شرایط مایع هیدرولیک خود نیز بررسی کنید.
صدای زیاد در حین باز شدن معمولاً به حفره شدن یا تغییرات فشار سریع اشاره دارد. ویژگی پیش از باز شدن معمولاً از این امر جلوگیری می کند، بنابراین سر و صدا نشان می دهد که یا نسخه ای از قبل باز نمی شود یا قطعات داخلی فرسوده ای که دنباله باز شدن را به تاخیر می اندازد. بررسی نسخه و بررسی سایش به شناسایی تعمیر مورد نیاز کمک می کند.
پاسخ آهسته به سیگنال های خلبان می تواند نشان دهنده فشار کم پیلوت یا نشت داخلی در اطراف قرقره کنترل باشد. اندازه گیری فشار پایلوت در ورودی شیر تأیید می کند که مدار شما سیگنال کافی را ارائه می دهد یا خیر. نشتی داخلی نیاز به بازسازی سوپاپ با مهر و موم جدید و بازرسی وضعیت سوراخ قرقره دارد.
هزینه و در دسترس بودن
قیمت صفحه ساندویچ سوپاپ Z2S 10 بسته به منطقه و تامین کننده متفاوت است. شیرهای اصلی Bosch Rexroth از طریق توزیع کنندگان مجاز در انگلستان حدود 605 پوند قبل از مالیات بر ارزش افزوده برای نسخه های استاندارد قیمت دارند. قیمت ها در مناطق دیگر بر اساس شبکه های توزیع محلی و عوارض واردات متفاوت است.
تامین کنندگان جایگزین و محصولات سازگار هزینه کمتری دارند. مشابه های تولید شده در آسیا ممکن است 30 تا 50 درصد پایین تر از قیمت بوش باشند و در عین حال کیفیت معقولی را برای کاربردهای کمتر حیاتی حفظ کنند. خرید از طریق پلتفرم های عرضه صنعتی مانند MISUMI یا بازارهای عمومی مانند eBay گاهی اوقات تخفیف هایی را به همراه دارد، اگرچه تأیید اصالت مهم می شود.
زمان تحویل بستگی به این دارد که آیا توزیع کنندگان نسخه خاصی را که شما نیاز دارید ذخیره می کنند. انواع رایج مانند نسخه دو پورت 1.5 بار به سرعت از موجودی ارسال می شود. پیکربندی‌های غیرمعمول با گزینه‌های خاص ممکن است به سفارش‌های کارخانه با زمان تحویل چندین هفته نیاز داشته باشند. برنامه ریزی از قبل و نگهداری قطعات یدکی برای ماشین های حیاتی از خرابی پرهزینه جلوگیری می کند.
روندهای زیست محیطی و آینده
تجهیزات هیدرولیک به طور فزاینده ای از مایعات زیست تخریب پذیر برای کاهش اثرات زیست محیطی ناشی از نشت و نشت استفاده می کنند. صفحه ساندویچ سوپاپ Z2S 10 از طریق گزینه های مهر و موم FKM سازگار با HETG و سایر مایعات مبتنی بر زیست با این روند سازگار است. این سازگاری به شما امکان می دهد بدون تعویض تمام شیرهای خود به هیدرولیک سازگار با محیط زیست ارتقا دهید.
مقررات سختگیرانه تر انتشار گازهای گلخانه ای برای آب بندی بهتر در سیستم های هیدرولیک فشار می آورد. مسدود کردن نشتی صفر در Z2S 10 به ماشین‌ها کمک می‌کند تا این استانداردها را رعایت کنند. تجهیزاتی که در محیط‌های حساس مانند فرآوری مواد غذایی یا اتاق‌های تمیز کار می‌کنند، به‌ویژه از آب‌بندی مطمئن این شیر بهره می‌برند.
تحولات آینده ممکن است نظارت الکترونیکی را به شیرهای هیدرولیک بیاورد. حسگرهایی که فشار پیلوت، سرعت جریان یا موقعیت سوپاپ را تشخیص می‌دهند می‌توانند با سیستم‌های کنترل ماشین ادغام شوند. در حالی که طراحی پایه Z2S 10 کاملاً مکانیکی باقی می ماند، این افزوده ها تعمیر و نگهداری پیش بینی و بهینه سازی سیستم را بهتر می کنند.
انتخاب درست
انتخاب صفحه ساندویچ سوپاپ Z2S 10 زمانی منطقی است که به نگه داشتن فشار مطمئن در یک بسته فشرده نیاز دارید. نصب صفحه ساندویچ باعث صرفه جویی در فضا و کاهش نقاط نشت احتمالی در مقایسه با نصب شیرهای داخلی می شود. عملکرد آزمایشی به شما امکان رهاسازی کنترل شده را بدون مدارهای اضافی پیچیده می دهد.
هنگام سفارش، سطوح فشار، جریان مورد نیاز و نوع سیال خود را در نظر بگیرید. فشار ترک خوردگی را با نیازهای سیستم خود مطابقت دهید و بین مقاومت کم در جریان آزاد و بارگذاری اولیه کافی برای نشستن محکم تعادل برقرار کنید. برای اطمینان از عمر طولانی مهر و موم، اگر چیزی غیر از روغن معدنی کار می کنید، مهر و موم FKM را انتخاب کنید.
Z2S 10 در سیستم هایی با تمیزی مایع خوب و تعمیر و نگهداری منظم بهترین عملکرد را دارد. اگر عملیات شما به سمت تعمیر و نگهداری نادیده گرفته شود یا شرایط بسیار کثیف باشد، شیر ممکن است با مشکلات قابلیت اطمینان مواجه شود. در این موارد، طرح‌های قوی‌تر با فاصله‌های بزرگ‌تر ممکن است علی‌رغم نرخ نشتی بالاتر، بهتر عمل کنند.
برای اکثر کاربردهای هیدرولیک صنعتی که نیاز به حفظ موقعیت و رهاسازی کنترل شده دارند، صفحه ساندویچ سوپاپ Z2S 10 عملکرد قابل اعتمادی را با هزینه مناسب ارائه می دهد. سابقه طولانی و در دسترس بودن گسترده آن را به یک انتخاب مطمئن برای طرح های جدید و برنامه های جایگزین تبدیل می کند.
