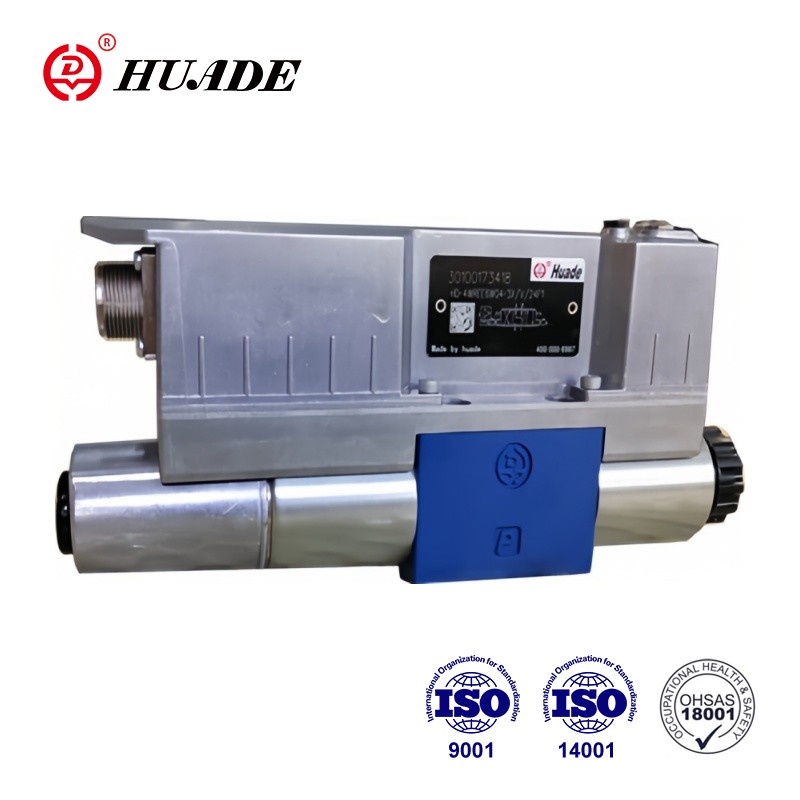

شیر نوع 4Wree6-3X یک شیر جهت دار متناسب مستقیم با بازخورد موقعیت الکتریکی و الکترونیک یکپارچه (OBE) است. شیرهای متناسب از نوع 4wree6-3x از گواهینامه CE عبور کرده اند. حداکثر فشار عملیاتی تا 350 بار است. این یکی از محصولات پیشرو Huade Hydraulic است. این دریچه 4wree6-3x دارای عملکرد پایدار و قیمت ارزان قیمت است.
| عمومی | ||
| وزن | ▶ دریچه با دو سولنوئید (کیلوگرم) | 2.6 |
| ▶ دریچه با یک سولنوئید (کیلوگرم) | 2.1 | |
| موقعیت نصب | هر ، ترجیحاً افقی | |
| دامنه دمای محیط (℃) | -20… +60 | |
| دامنه دمای ذخیره سازی با محافظت در برابر اشعه ماوراء بنفش (℃) | +5… +40 | |
| دمای حمل و نقل (℃) | –30… +80 | |
| حداکثر زمان ذخیره (سال) | 1 | |
| تست سین مطابق DIN EN 60068-2-6 | 10 ... 2000 هرتز / حداکثر 10 گرم در 10 چرخه / 3 محور | |
| آزمایش سر و صدا به DIN در 60068-2-64 | 20 ... 2000 هرتز / 10 گرم RMS / 30 گرم قله / 30 دقیقه. / 3 محور | |
| شوک حمل و نقل طبق Din EN 60068-27 | 15 گرم / 11 ms / 3 شوک / 3 محور | |
| با توجه به Din EN 60068-27 شوک | 15 گرم / 11 ms / 1000 شوک / 3 محور | |
| حداکثر رطوبت نسبی (بدون تراکم) ٪ | 95 | |
| حداکثر دمای سطح سولنوئید (℃) | 150 (عملکرد فردی) | |
| مقدار MTTFD با توجه به EN ISO 13849 (سال) | 150 | |
| Conformity | ▶ CE طبق دستورالعمل EMC 2014/30/EU ، مطابق با EN 61000-6-2 و EN 61000-6-3 ▶ Diretial Rohs 2015/65/EU ▶ REACH ARTINANCE (EC) NO. 1907/2006 | |
| سازگاری با محیط زیست | ▶ آب و هوا | حسابرسی محیط زیست با توجه به EN 60068-2 |
| وابسته به هیدرولیکی | ||
| حداکثر فشار عملیاتی | ▶ بندر A ، B ، P نوار | 350 |
| ▶ بندر T | 210 | |
| حداکثر جریان (توصیه شده) (L/min) | 80 | |
| جریان رتبه بندی شده (∆P = 10 بار) (L/min) | 4 ؛ 8 ؛ 16 ؛ 32 | |
| مایع هیدرولیک | به صفحه 15 مراجعه کنید | |
| دامنه دمای سیال هیدرولیک (℃) | ▶ قابل قبول | -20… +70 |
| ▶ توصیه می شود | -40… +50 | |
| دامنه ویسکوزیته (MM2/S) | ▶ قابل قبول | 20… 380 |
| ▶ توصیه می شود | 30… 46 | |
| حداکثر درجه قابل قبول آلودگی مایعات هیدرولیک ، کلاس پاکیزگی مطابق ISO 4406 (c) | کلاس 20/18/15 | |
| مایع هیدرولیک | طبقه بندی | Suitable sealing materials | معیارها | |
| روغنهای معدنی | hl ، hlo ، hld ، hvlp ، hvlpd | NBR ، FKM | از 51524 | |
| زیست محیطی | ▶ نامحلول در آب | مبهوت | fkm | ISO 15380 |
| ترانه | fkm | |||
| ▶ محلول در آب | hepg | fkm | ISO 15380 | |
| مقاوم در برابر شعله | ▶ بدون آب | HFDU (پایه گلیکول) | fkm | ISO 12922 |
| HFDU (پایه استر) | fkm | |||
| HFDR | fkm | |||
| ▶ حاوی آب | HFC (Fuchs: Hidrotherm 46m ، Renosafe 500 ؛ Petrofer: Ultra Safe 620 ؛ Houghton: Safe 620 ؛ Union: Carbide HP5046) | NBR | ISO 12922 | |
ویژگی ها:
▶ نسخه 4/2 یا 4/3 طرفه
▶ برای نصب زیر
▶ الگوی حمل و نقل با توجه به ISO 4401-03-02-0-05
▶ کنترل جهت و اندازه جریان
▶ کار با استفاده از سلولهای متناسب با نخ مرکزی
spool قرقره کنترل بهار محور
electronics کنترل یکپارچه (OBE) با ولتاژ یا ورودی جریان ("A1" و/یا "F1")
تنظیم
دریچه اساساً شامل موارد زیر است:
▷ مسکن (1) با سطح اتصال
▷ قرقره (2) را با چشمه های فشرده سازی (3 و 4) و صفحه بهار (5 و 6) کنترل کنید
▷ Solenoids (7 و 8) با نخ مرکزی
▷ مبدل موقعیت (9)
▷ یکپارچه الکترونیک (13)
▷ تنظیم صفر برقی (12) از طریق پلاگین لاستیکی قابل دسترسی است
عملکرد:
▷ با سولنوئیدهای دفع شده (7 و 8) ، موقعیت مرکزی قرقره کنترل (2) توسط چشمه های فشرده سازی (3 و 4) بین صفحات بهاری (5 و 6).
▷ عملکرد مستقیم قرقره کنترل (2) با کنترل یک سولنوئید متناسب ، به عنوان مثال solenoid "b" (8)
-جابجایی قرقره کنترل (2) به سمت چپ متناسب با سیگنال ورودی الکتریکی
-این اتصال از P به A و B به T از طریق مقطع نوع دهانه با ویژگی جریان مترقی باز می شود
در شرایط دفع انرژی ، قرقره کنترل (2) در یک موقعیت مرکزی مکانیکی توسط چشمه های برگشتی سولنوئیدها نگهداری می شود. با نماد قرقره کنترل "V" ، این موقعیت با موقعیت مرکزی هیدرولیک مطابقت ندارد! هنگامی که حلقه کنترل شیر برقی بسته شد ، قرقره کنترل در موقعیت مرکزی هیدرولیک قرار می گیرد.
دریچه با 2 موقعیت قرقره (نسخه "4Wree ... a ...")
عملکرد این نسخه دریچه اساساً با شیر با سه موقعیت قرقره مطابقت دارد. با این حال ، 2 دریچه موقعیت قرقره فقط مجهز به سولنوئید "A" (7) است. به جای سولنوئید متناسب 2 ، یک پیچ پلاگین (10) وجود دارد.
عنصر جبران فشار در OBE "-967".
برای جلوگیری از تشکیل میعانات در محفظه الکترونیک یکپارچه (OBE) ، می توان از یک غشای حفاظت از الکترونیک (11) استفاده کرد.
برای استفاده از شرایط استاندارد در صنعت با رطوبت هوای بالای محیط و تغییرات قابل توجه دمای چرخه ای (به عنوان مثال در فضای باز) توصیه می شود.
نماد دریچه جهت متناسب 4Wree-3x
