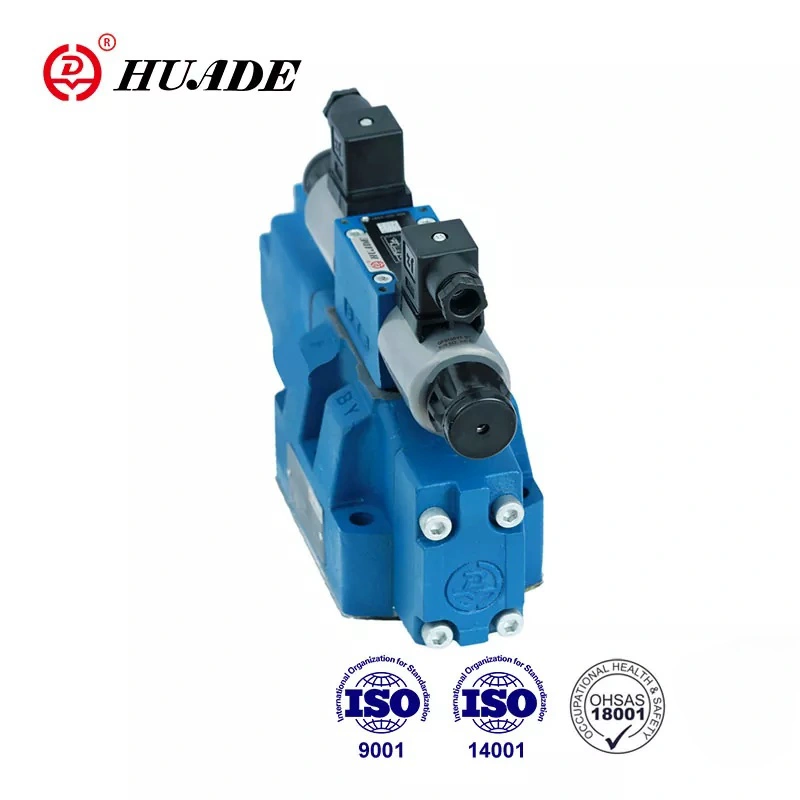

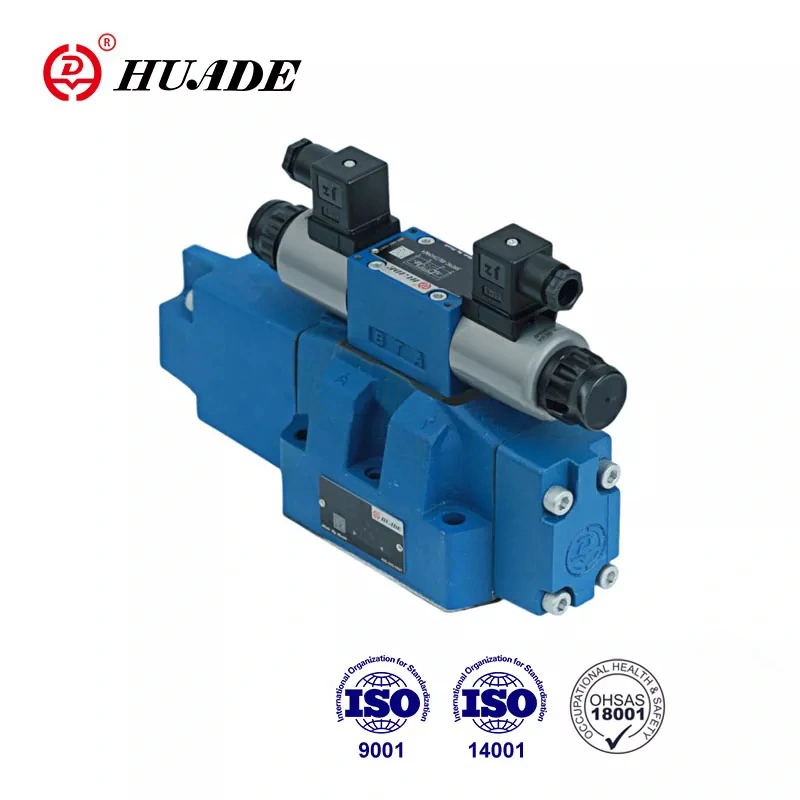

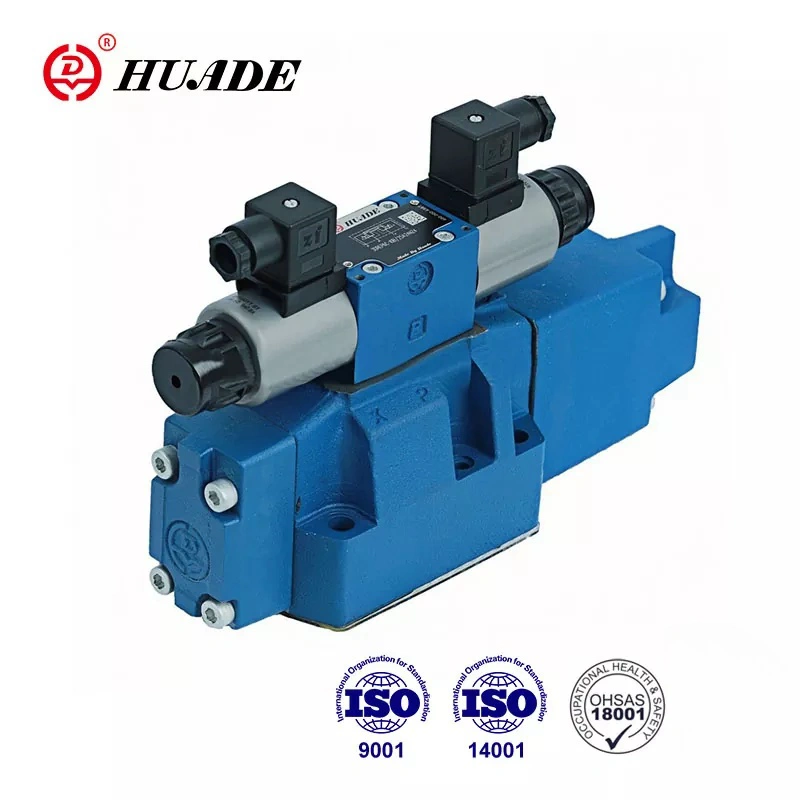

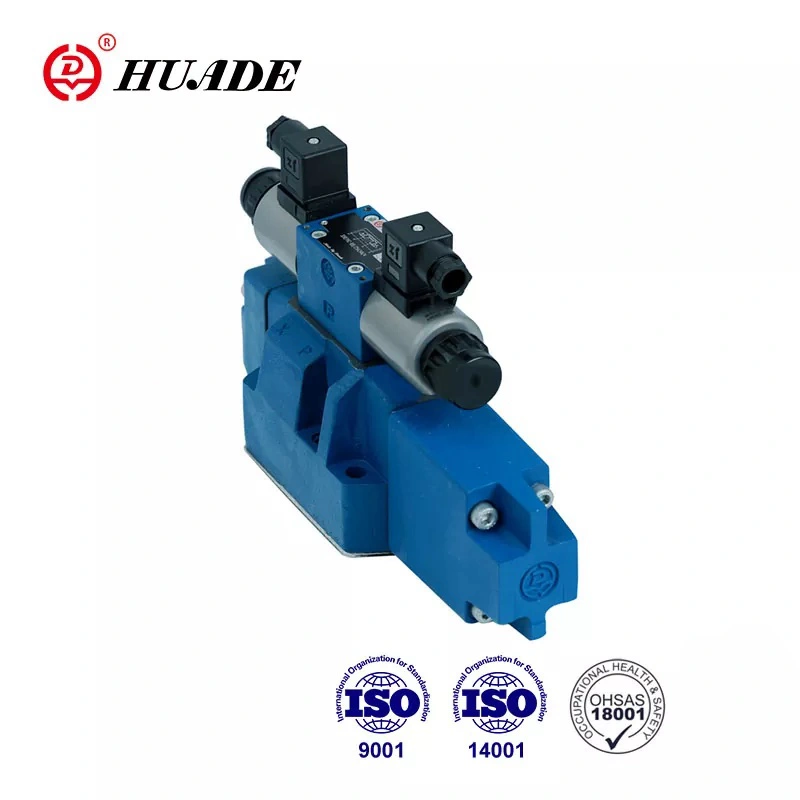

شیر جهتی متناسب 4WRZ از اتصال صفحه ای استفاده می کند که اندازه اتصال مشابه دریچه معکوس معمولی با همان قطر دارد. نصب و اشکال زدایی آن آسان است. دریچه اصلی شیر تناسبی Huade® 4WRZ فنری محور است. هسته شیر اصلی بدون رانش، تکرارپذیری بالا و قابلیت اطمینان خوب است. این شیر دارای گواهینامه CE می باشد.
|
داده های هیدرولیک |
|||||
|
اندازه |
10 |
16 |
25 |
32 |
|
|
فشار شیر پایلوت (MPa) |
تامین روغن پایلوت خارجی |
3 تا 10 |
|||
|
تامین نفت پایلوت داخلی |
تا 10 (بیش از 10 باید ZDR6DP2-30B/75YM نصب کنند) |
||||
|
فشار شیر اصلی (MPa) |
31.5 |
35 |
|||
|
فشار برگشتی (MPa) |
پورت T (بازگشت روغن خلبان خارجی) |
31.5 |
25 |
15 |
|
|
پورت T (بازگشت روغن پایلوت داخلی) |
3 |
||||
|
پورت Y |
3 |
||||
|
حجم روغن پیلوت (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
جریان روغن پایلوت در پورت X یا Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
جریان از طریق شیر اصلی (L/min) |
270 |
460 |
877 |
1600 |
|
|
هیسترزیس (L/min) |
6 |
||||
|
تکرارپذیری (%) |
3 |
||||
|
درجه آلودگی (㎛) |
≤20 |
||||
|
مایع |
روغن معدنی (برای مهر و موم NBR). استر فسفات (برای مهر و موم FPM) |
||||
|
محدوده ویسکوزیته (mm²/s) |
2.8 تا 380 |
||||
|
محدوده دمای سیال (℃) |
-20 تا +70 |
||||
|
موقعیت نصب |
اختیاری |
||||
|
وزن (کیلوگرم) |
شیر با یک شیر برقی |
7.4 |
12.7 |
17.5 |
41.8 |
|
شیر با دو شیر برقی |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
داده های الکتریکی |
||
|
نوع عرضه |
دی سی |
|
|
جریان نامی شیر برقی (A) |
0.8 |
|
|
مقاومت سیم پیچ (Ω) |
سرد (در 20 درجه سانتیگراد) 19.5; max.valve, hot 28.8 |
|
|
دمای محیط (℃) |
50 |
|
|
دمای کویل (℃) |
150 |
|
|
چرخه وظیفه |
مستمر |
|
|
جریان خلبان (A) |
0.02 |
|
|
عایق |
IP65 |
|
|
مرتبط |
با 1 زمان شیب دار |
VT-3000S30 |
|
با 5 بار رمپ |
VT3006S30 |
|
|
اتصال برق |
اتصال دوشاخه |
|
ویژگی ها:
▶ شیر تناسبی پایلوت WRZ
▶ برای نصب زیر صفحه
▶ برای کنترل هم جهت و هم سرعت جریان یک سیال هیدرولیک
▶ مرکز فنر بدون رانش قرقره
▶ افت فشار کم در سراسر زمین های کنترل
▶ شیر و کنترل الکترونیکی از یک منبع
▶ عملکرد متناسب شیر برقی
▶ الگوی انتقال به DIN 24 340 فرم A، ISO4401 و CETOP-RP121H
کاربرد:
شیر جهت دار نوع 4WRZ به طور گسترده در صنایع مختلف مانند ماشین ابزار، متالورژی، صنایع سبک، معدن، مهندسی و غیره استفاده می شود.
انواع شیرها 4WRZ... شیرهای 4 طرفه هستند که با استفاده از شیر برقی متناسب کار می کنند. آنها جهت و سرعت جریان سیال هیدرولیک را کنترل می کنند.
آنها اساساً از شیر پایلوت (3)، شیر اصلی (7) با قرقره اصلی (8) و فنر مرکزی (9) تشکیل شده اند.
اگر شیر برقی "B" برق داشته باشد، قرقره پیلوت (4) به سمت راست منتقل می شود. سپس روغن پیلوت یا به صورت داخلی از پورت P یا "خارجی" از پورت X از طریق شیر پیلوت (3) به محفظه فشار (10) تغذیه می شود. ) و قرقره اصلی (8) را به فاصله ای متناسب با قدرت جریان الکتریکی حرکت می دهد. شیارهای دریچه گاز در قرقره اصلی با افزایش جریان به تدریج باز می شوند، بنابراین جریان سیال هیدرولیک به درگاه های محرک کنترل می شود.
هنگامی که سیگنال الکتریکی خاموش می شود، هر دو قرقره خلبان (4) و قرقره اصلی (8) مستقل از منبع فشار کنترل به حالت خنثی باز می گردند. یک اپراتور دستی اضطراری اجازه حرکت موقعیت قرقره خلبان را بدون انرژی دادن به شیر برقی می دهد
ساختار شیر جهتی متناسب 4WRZ
شیر پایلوت
شیر پایلوت یک شیر کاهنده فشار 3 طرفه با شیر برقی متناسب است (نوع 3DREP6). دریچه گاز در پورت A و B نصب شده است، جزئیات بیشتر به متن 3DREP6 مراجعه کنید.
ساختار شیر پایلوت نوع 3DREP6
نماد شیر جهتی متناسب 4WRZ
