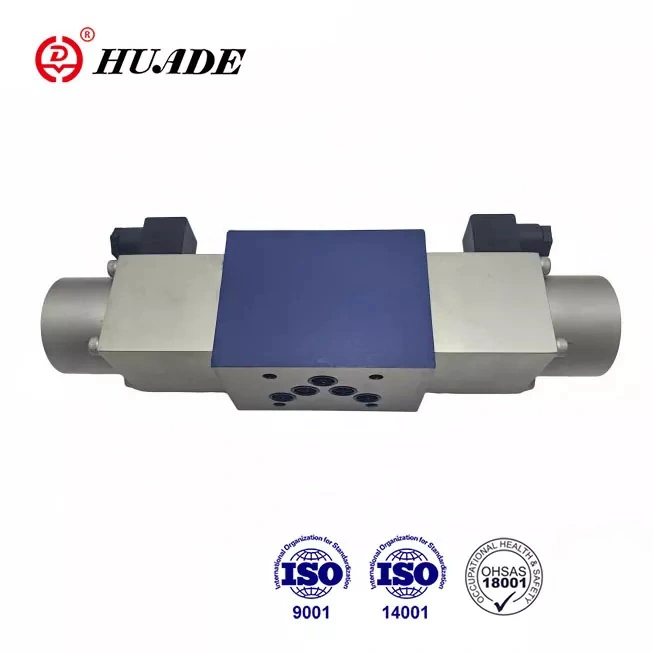

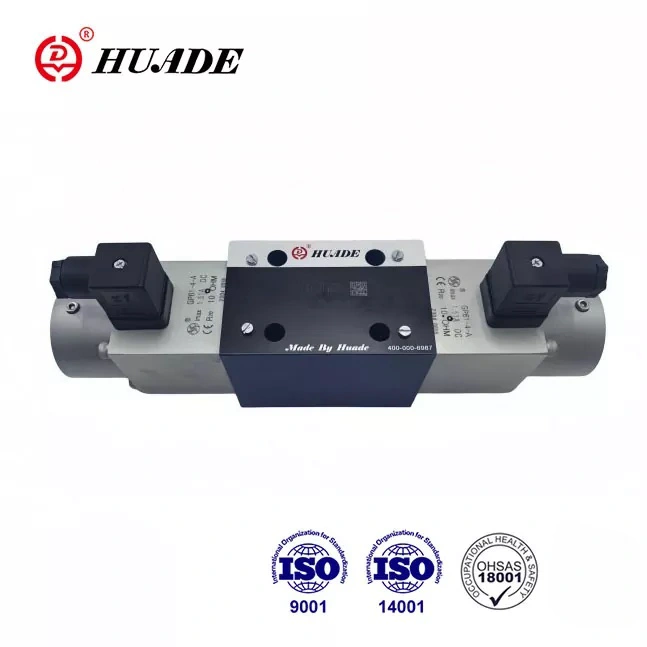

دریچه های کنترل جهتی نوع 4WRA مستقیماً از طریق شیر برقی های متناسب کار می کنند. آنها به طور گسترده در محیط های هیدرولیک صنعتی مختلف که نیاز به کنترل جهت و جریان دارند استفاده می شوند. به لطف دو همکاری طولانی مدت، شیرهای جهتی متناسب Huade® می توانند از نظر عملکرد با محصولات مشابه ارائه شده توسط Rexroth مطابقت داشته باشند. قیمت این محصول نسبتا کمتر است.
|
داده های هیدرولیک |
|||
|
اندازه |
6 |
10 |
|
|
فشار عملیاتی (Mpa) |
پورت A، B، P |
31.5 |
31.5 |
|
پورت T |
16 |
16 |
|
|
جریان (L/min) |
43 |
95 |
|
|
درجه آلودگی |
≤ 20 (توصیه می شود ≤10) |
||
|
هیسترزیس (%) |
<6 |
<5 |
|
|
تکرارپذیری (%) |
<3 |
<2 |
|
|
پاسخ فرکانس (-3dB، سیگنال ± 100%) (Hz) |
6 |
4 |
|
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR)، استر فسفات (برای مهر و موم FPM) |
||
|
محدوده ویسکوزیته (mm²/s) |
3.8 تا 380 |
||
|
محدوده دمای سیال تحت فشار (℃) |
-30 تا 80+ |
||
|
وزن (کیلوگرم) |
شیر با یک شیر برقی |
1.75 |
5.9 |
|
شیر با دو شیر برقی |
2.5 |
7.5 |
|
|
داده های الکتریکی |
|||
|
اندازه |
6 |
10 |
|
|
نوع ولتاژ |
ولتاژ مستقیم |
ولتاژ مستقیم |
|
|
ولتاژ اسمی (V) |
24 ولت |
||
|
حداکثر جریان در هر شیر برقی (A) |
1.5 |
||
|
سیم پیچ برقی |
مقدار سرد در 20 ℃ |
5.4 |
10 |
|
حداکثر مقدار گرم |
8.1 |
15 |
|
|
دمای محیط ℃ |
تا +50 |
||
|
دمای کویل ℃ |
تا +150 |
||
|
عایق بندی شیر به DIN 40 050 |
IP65 |
||
|
تقویت کننده مرتبط (یکسو کننده 24 ولت از نوع پل) |
VT-3013S30 |
VT-3014S30 |
|
ویژگی ها:
▶ شیر تناسبی با فعال مستقیم برای کنترل جهت و جریان حجمی یک سیال هیدرولیک
▶ برای نصب زیر صفحه
▶ برای کنترل حلقه باز هم جهت و هم جریان یک سیال هیدرولیک
▶ قرقره کنترل در مرکز فنر
▶ افت فشار کم در سراسر زمین های کنترل
▶ هم سوپاپ و هم کنترل الکترونیکی از یک تامین کننده
کاربرد:
شیرهای کنترل جهتی نوع 4WRA برای کنترل جهت و مقدار جریان استفاده می شود.
شیرهای کنترل جهت دار نوع 4WRA اساساً از محفظه (1)، قرقره کنترل (3)، یک یا دو فنر برگشتی (2) و علاوه بر این یک یا دو شیر برقی متناسب (5) تشکیل شده است.
نوع 4WRA 6......10B/..... و 4WRA 10......10B/.....(شیر 3 موقعیت)
اگر شیر برقی فعال نشده باشد، قرقره کنترل (3) با کمک فنرهای برگشتی (2) در موقعیت خنثی قرار می گیرد. فعال کردن قرقره کنترل (3) مستقیماً از طریق شیر برقی متناسب (5) است. به عنوان مثال، اگر شیر برقی «A» برق داشته باشد، قرقره کنترل (3) را متناسب با سیگنال الکتریکی به سمت راست فشار می دهد. سپس اتصالات از P به B و A به T ایجاد می شود.
به این ترتیب، قرقره کنترل (3) باعث می شود شیارهای V شکل به طور تدریجی باز شوند تا جریان پیدا کنند. هنگامی که شیر برقی متناسب (5) برق نمی گیرد، قرقره کنترل (3) توسط فنر برگشتی به موقعیت مرکزی باز می گردد. (2).
ساختار شیر جهتی متناسب 4WRA
نوع 4WRA ...A...10B و 4WRA ...B...10B (شیر 2 موقعیت)
عملکرد این شیر مانند شیر نوع 4WRA است. اما شیر جهت دار 2 حالته با تنها یک
شیر برقی متناسب
نوع 4WRA از نصب زیر صفحه، مرکز چشمه و افت فشار کم در سراسر زمین های کنترل استفاده می کند.
آنها اغلب در ماشین آلات، صنایع سبک، متالورژی، معدن، پرواز فضایی و سایر زمینه ها استفاده می شوند.
ساختار شیر جهتی متناسب 4WRA...A... و 4WRA...B...
نماد شیر جهتی متناسب 4WRA
