هنگامی که به کنترل دقیق جریان در سیستم های هیدرولیک فشرده نیاز دارید، Check Valve Sandwich Plate Z2S 10 یک راه حل قابل اعتماد ارائه می دهد. این شیر بازرسی از Bosch Rexroth که توسط خلبان کار می‌کند، مسدود کردن بدون نشت را در طراحی صفحه ساندویچی با صرفه‌جویی در فضا فراهم می‌کند. Z2S 10 کاربردهای هیدرولیک کوچکتر تا متوسط را ارائه می کند که در آن حفظ موقعیت و جلوگیری از جریان معکوس بسیار مهم است.
Z2S 10 از همان اصول طراحی اساسی مانند مدل های بزرگتر در سری Z2S استفاده می کند، اما اندازه 10 آن به این معنی است که به جای رابط های بزرگتر CETOP 07، با الگوهای نصب CETOP 05 مطابقت دارد. این ردپای کوچکتر، Check Valve Sandwich Plate Z2S 10 را برای تجهیزات سیار، ماشین‌آلات صنعتی فشرده و برنامه‌هایی ایده‌آل می‌کند که در آن فضا با قیمتی مناسب به‌دست می‌آید.
ویژگی های اصلی طراحی
صفحه ساندویچ دریچه چک Z2S 10 از طریق یک مکانیزم فنردار همراه با کنترل خلبان عمل می کند. سیال هیدرولیک آزادانه از پورت A1 به A2 یا B1 به B2 هنگامی که فشار در جهت رو به جلو فشار می آورد جریان می یابد. عنصر سوپاپ از روی صندلی خود بلند می شود و اجازه می دهد روغن با حداقل مقاومت عبور کند. هنگامی که جریان می‌خواهد معکوس شود، فنر و فشار معکوس، پاپپت را محکم به نشیمنگاهش فشار می‌دهد و یک مهر و موم فلز به فلز ایجاد می‌کند که از هرگونه نشتی جلوگیری می‌کند.
چیزی که Z2S 10 را از شیرهای چک ساده متمایز می کند، قابلیت عملیات پایلوت آن است. اعمال فشار به پورت خلبان X یا Y به صورت هیدرولیکی دریچه را بر خلاف جهت مسدود شدن باز می کند. این ویژگی امکان کاهش کنترل شده بارها یا جریان معکوس عمدی را در زمانی که طراحی سیستم شما به آن نیاز دارد، می دهد. بدون فشار پایلوت، صفحه ساندویچ سوپاپ Z2S 10 عملکرد مسدود کننده خود را به طور نامحدود بدون هیچ گونه رانش یا نشتی حفظ می کند.
پیکربندی صفحه ساندویچی Z2S 10 تقریباً 162 میلی متر طول و 57 میلی متر ارتفاع دارد. این دریچه هنگام نصب بین سایر اجزای هیدرولیک تقریباً 25 میلی متر به ضخامت پشته شما اضافه می کند. چهار پیچ M8 نقاط اصلی نصب را محکم می کنند، در حالی که دو پیچ M5 اتصالات کمکی را انجام می دهند. وزن کل بسته به نوع و گزینه های خاص حدود 2.8 تا 3.2 کیلوگرم است.
Bosch Rexroth بدنه شیر Z2S 10 را از چدن یا فولاد مرغوب با عملیات سطحی مقاوم در برابر خوردگی تولید می کند. نسخه استاندارد از مهر و موم NBR مناسب برای روغن های هیدرولیک مبتنی بر معدنی استفاده می کند. هنگامی که برنامه شما به مایعات استر فسفات یا سایر هیدرولیک های مصنوعی نیاز دارد، می توانید با افزودن نام "V" به شماره قطعه خود، مهر و موم های FKM را مشخص کنید.
مشخصات فنی
صفحه ساندویچ سوپاپ Z2S 10 حداکثر فشار کاری را تا 315 بار تحمل می کند که مشابه نمونه بزرگتر Z2S 16 است. این رتبه بندی 31.5 مگا پاسکال به این معنی است که Z2S 10 حتی در مدارهای هیدرولیک فشار بالا به طور قابل اعتماد کار می کند. حداکثر ظرفیت جریان در جهت جریان آزاد به 80 لیتر در دقیقه می رسد که برای اکثر محرک های کوچک تا متوسط و موتورهای هیدرولیک مناسب است.
گزینه های فشار ترک خوردگی برای Z2S 10 شامل تنظیمات 3، 5، 7.5 و 10 بار است. این فشار ترک تعیین می کند که چه مقدار فشار معکوس قبل از نشستن کامل سوپاپ ایجاد می شود. فشارهای ترک خوردگی کمتر، کنترل دقیق تری را با تجمع فشار کمتر فراهم می کند، در حالی که تنظیمات بالاتر، فشار برگشتی بیشتری را قبل از مسدود شدن تحمل می کنند. انتخاب شما بستگی به این دارد که آیا برنامه شما نیاز به خاموش شدن فوری دارد یا می تواند مقداری افزایش فشار را در حین بسته شدن تحمل کند.
محدوده دمای عملیاتی از -30 درجه سانتیگراد تا +80 درجه سانتیگراد با مهر و موم استاندارد NBR می باشد. انواع مهر و موم FKM از -20 درجه سانتیگراد تا +80 درجه سانتیگراد کار می کنند. این محدودیت های دما اکثر محیط های عملیاتی تجهیزات صنعتی و سیار را پوشش می دهد. سیال هیدرولیک شما باید ویسکوزیته بین 2.8 تا 500 میلی متر مربع در ثانیه را برای عملکرد مناسب Z2S 10 حفظ کند.
تمیزی سیال به طور قابل توجهی بر قابلیت اطمینان ورق ساندویچ والو Z2S 10 تأثیر می گذارد. Bosch Rexroth NAS 1638 Class 9 یا ISO 4406 20/18/15 را به عنوان حداقل استانداردهای پاکیزگی مشخص می کند. روغن آلوده ذراتی را حمل می‌کند که می‌تواند در سطوح آب‌بندی جاسازی شود و باعث نشتی یا جلوگیری از بسته شدن صحیح شیر شود. نصب فیلتراسیون کافی در بالادست Z2S 10 از سرمایه شما محافظت می کند و عملکرد ثابت را تضمین می کند.
نسبت مساحت پیلوت در طراحی Z2S 10 نسبت های مشابهی با سایر شیرهای سری Z2S دارد. نسبت بین مساحت پیلوت و ناحیه مسدود کننده مزیت مکانیکی ایجاد می‌کند به طوری که فشار نسبتاً پایین پایلوت می‌تواند دریچه را در برابر فشار بالای سیستم باز کند. این طراحی به این معنی است که برای کارکرد موثر Z2S 10 به تجهیزات خلبان فشار بالا جداگانه نیاز ندارید.
برنامه های کاربردی رایج
تجهیزات هیدرولیک متحرک غالباً از صفحه ساندویچ سوپاپ Z2S 10 استفاده می کنند. بیل مکانیکی جمع و جور، لودرهای فرمان و ماشین آلات کشاورزی از اندازه کوچک و عملکرد مسدود کننده قابل اعتماد شیر بهره می برند. هنگامی که یک سطل لودر مواد را بالای سر نگه می دارد، Z2S 10 حتی اگر شیلنگ های هیدرولیک از کار بیفتند یا اپراتور به طور ناخواسته اهرم های کنترل را به موقعیت های خنثی منتقل کند، از جابجایی سیلندر جلوگیری می کند.
تجهیزات پرس صنعتی از Z2S 10 برای حفظ موقعیت رم در طول عملیات شکل دهی استفاده می کند. پرس های مهر زنی فلزی، پرس های ترمز، و ماشین های قالب گیری فشاری به سیلندرهایی نیاز دارند که موقعیت های دقیق را در حین اعمال نیروهای شکل دهی نگه دارند. مشخصه نشتی صفر صفحه ساندویچ سوپاپ Z2S 10 با حذف هرگونه حرکت سیلندر در طول چرخه پرس، دقت ابعادی در قطعات نهایی را تضمین می کند.
ماشین آلات نجاری دارای Z2S 10 برای مدارهای گیره و نگهدارنده هستند. روترهای CNC، نوارهای لبه و اره های پانل از گیره های هیدرولیک برای ایمن سازی قطعات کار در طول عملیات برش استفاده می کنند. فرمت صفحه ساندویچ به سازندگان ماشین اجازه می دهد تا منیفولدهای سوپاپ فشرده ایجاد کنند که چندین مدار گیره را در فضای محدود زیر میز کار یکپارچه می کند.
میزهای بالابر و بالابرهای قیچی برای ایمنی نگهداری بار به Z2S 10 متکی هستند. هنگامی که یک پلت فرم بالابر کارگران یا مواد را در موقعیت‌های مرتفع پشتیبانی می‌کند، صفحه ساندویچ سوپاپ Z2S 10 با مسدود کردن پورت‌های سیلندر مستقل از سوپاپ اصلی، ایمنی اضافی را ایجاد می‌کند. حتی اگر شیرهای کنترل از کار بیفتند یا خطوط هیدرولیک پاره شوند، Z2S 10 از فرود کنترل نشده جلوگیری می کند.
ماشین‌های قالب‌گیری تزریق پلاستیک در محدوده تناژ کمتر از Z2S 10 برای مدارهای بستن قالب استفاده می‌کنند. این شیر نیروی گیره دقیق را در طول چرخه تزریق و خنک کننده حفظ می کند. نصب صفحه ساندویچی طراحی منیفولد را ساده می کند زیرا مهندسان می توانند چندین عملکرد سوپاپ را به صورت عمودی به جای چیدن آنها در الگوهای افقی بزرگتر قرار دهند.
خرید و قیمت گذاری
ساندویچ صفحه اصلی Z2S 10 سوپاپ چک رکسروث بوش معمولاً بین 180 تا 280 دلار آمریکا از طریق توزیع کنندگان مجاز قیمت دارند. کانال های رسمی Rexroth اسناد فنی کامل، پوشش گارانتی و دسترسی به پشتیبانی مهندسی برنامه را ارائه می دهند. زمان تحویل معمولاً یک تا دو هفته برای پیکربندی‌های استاندارد موجود در انبار توزیع‌کننده است.
تامین کنندگان تخصصی هیدرولیک مانند Airline Hydraulics و [BuyRexroth.com] (http://buyrexroth.com/) موجودی را به طور خاص برای بازار آمریکای شمالی نگهداری می کنند. این توزیع‌کنندگان اغلب در عرض سه تا هفت روز ارسال می‌کنند و می‌توانند در صورت سفارش چندین شیر یا سیستم‌های هیدرولیک کامل، بسته‌های بسته را ارائه دهند. قیمت آنها به طور کلی بسته به مقدار و پیکربندی بین 170 تا 260 دلار است.
خریداران اروپایی می توانند از طریق مراکز خدمات محلی Bosch Rexroth و توزیع کنندگان مجاز در سراسر آلمان، فرانسه، ایتالیا و سایر بازارها به Z2S 10 دسترسی داشته باشند. قیمت گذاری در بازارهای اروپایی تقریباً بین 160 تا 250 یورو است، با زمان های مشابه با منابع آمریکای شمالی.

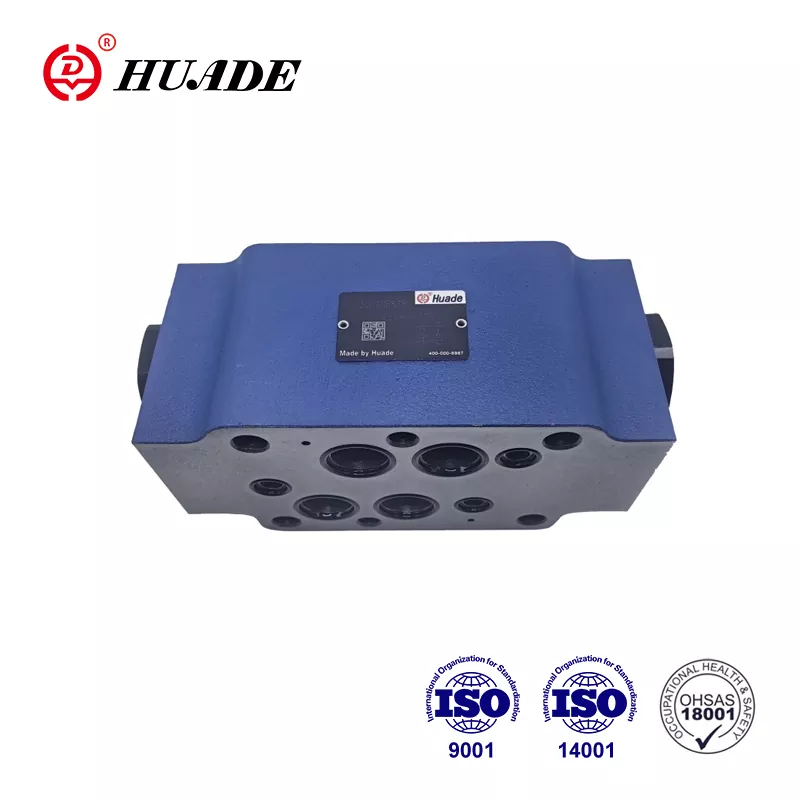

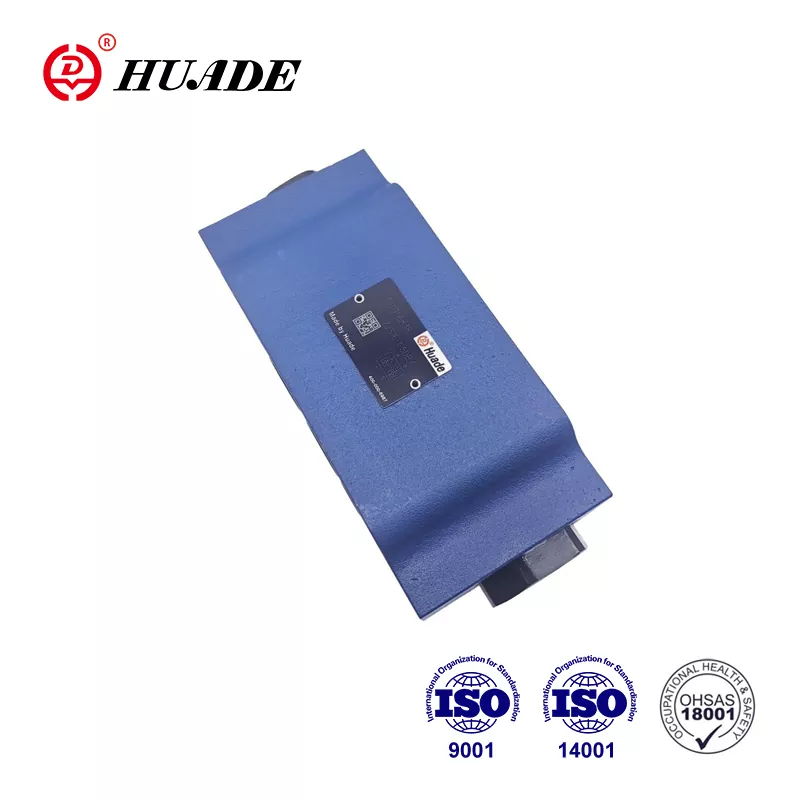

سازندگان جایگزین نسخه‌های سازگاری از Check Valve Sandwich Plate Z2S 10 را تولید می‌کنند. سازنده چینی Huade Hydraulic سری HD Z2S 10 را می‌سازد که همان الگوی نصب CETOP 05 و مشخصات مشابه را حفظ می‌کند. این جایگزین ها معمولاً 25 تا 35 درصد کمتر از محصولات واقعی Rexroth با قیمت حدود 120 تا 200 دلار قیمت دارند. این مبادله شامل کاهش اسناد فنی و پشتیبانی کمتر ضمانت‌نامه جامع است.
هنگام سفارش Z2S 10، شماره قطعه کامل شامل نام سری، کد فشار ترک خوردگی و مشخصات مواد مهر و موم را بررسی کنید. شماره قطعه کامل ممکن است شبیه Z2S10-1-5X برای یک شیر فشار ترک 3 بار با مهر و موم NBR در سری 5X فعلی باشد. افزودن "/V" مهر و موم های FKM را مشخص می کند، در حالی که پیکربندی مسدود کننده (A، B، یا AB) زودتر در دنباله شماره قطعه ظاهر می شود.
دستورالعمل های نصب
نصب ورق ساندویچ سوپاپ Z2S 10 نیازمند توجه دقیق به آماده سازی سطح نصب است. سطح جفت گیری باید به حداکثر زبری Ra 0.8 برسد و صافی را در 0.01 میلی متر در هر 100 میلی متر طول سطح حفظ کند. این مشخصات توصیه های اختیاری نیستند. سطوح نصب ناهموار یا تاب خورده باعث نشتی O-ring می شود که کل هدف استفاده از شیر چک نشتی صفر را به خطر می اندازد.
Z2S 10 از اندازه های O-ring خاصی استفاده می کند که با مدل های بزرگتر Z2S متفاوت است. پورت های اصلی A، B، P و T به حلقه های O با قطر خارجی 16 میلی متر با سطح مقطع 2 میلی متر نیاز دارند. درگاه‌های خلبانی X و Y از حلقه‌های 8 میلی‌متری در 1.5 میلی‌متر استفاده می‌کنند. قبل از نصب، اطمینان حاصل کنید که کیت O-ring صحیح را دارید زیرا استفاده از اندازه های اشتباه نشت و مشکلات احتمالی آلودگی را تضمین می کند.
مشخصات گشتاور به طور قابل توجهی در نصب صفحات ساندویچی اهمیت دارد. چهار پیچ نصب M8 را تا 41 نیوتن متر در یک الگوی متقاطع مورب سفت کنید. دو پیچ کمکی M5 به 8.8 نیوتن متر گشتاور نیاز دارند. کم گشتاور باعث نشتی و جابجایی احتمالی سوپاپ می شود، در حالی که گشتاور بیش از حد می تواند بدنه شیر آلومینیومی یا چدنی را منحرف کند. همیشه به جای آچار ضربه ای یا تخمین زدن با استفاده از آچار گشتاور مدرج استفاده کنید.
صفحه ساندویچ سوپاپ Z2S 10 را طوری قرار دهید که محل قرارگیری پین های رولپلاک دقیقاً با سوراخ های منیفولد یا صفحه فرعی نصب شما هماهنگ باشد. این پین های رولپلاک از حرکت جانبی که می تواند حلقه های O را در طول چرخه های فشار برش دهد، جلوگیری می کند. تمام سطوح نصب را قبل از مونتاژ به طور کامل تمیز کنید تا هر گونه تراشه فلزی، کثیفی یا مواد مهر و موم قدیمی که می تواند آب بندی را به خطر بیندازد، پاک کنید.
پس از محکم کردن تمام پیچ‌ها، سیستم هیدرولیک خود را با مایع تمیز پر کنید و قبل از اعمال بارهای کاری کامل، محرک‌ها را چندین بار چرخش دهید. این روش شکست هوای محبوس شده را تصفیه می کند و تأیید می کند که Z2S 10 به درستی کار می کند. در طول عملیات اولیه، هرگونه نشتی خارجی در اطراف مهر و موم های O-ring را کنترل کنید. نشتی‌های کوچکی که در اولین فشار دادن ظاهر می‌شوند، اغلب نشان‌دهنده گشتاور نامناسب پیچ یا آلودگی سطح هستند.
ملاحظات یکپارچه سازی سیستم
صفحه ساندویچ سوپاپ Z2S 10 معمولاً بین یک شیر کنترل جهت و محرک هیدرولیکی که کنترل می کند نصب می شود. این قرارگیری به Z2S 10 اجازه می دهد تا درگاه های محرک را هنگامی که شیر جهت به حالت خنثی حرکت می کند مسدود کند. پورت‌های پیلوت به پورت‌های کاری شیر جهت متصل می‌شوند تا هرگونه جریان عمدی از شیر جهت نیز Z2S 10 را در جهت مناسب باز کند.
هنگام ادغام Z2S 10 در کاربردهای سیلندر عمودی مانند میزهای بالابر یا رم های پرس، به لوله کشی پورت خلبان توجه کنید. فشار پیلوت باید هم بر فنر فشار ترک خوردگی و هم بر هر فشار سیستمی که سعی در بسته شدن دریچه دارد غلبه کند. فشار ناکافی پیلوت از باز شدن دریچه جلوگیری می‌کند و محرک شما را در موقعیت قفل می‌کند حتی زمانی که فرمان حرکت می‌دهید.
اتصالات درگاه مخزن با Z2S 10 نیازمند توجه ویژه است. پورت خلبان Y معمولاً مستقیماً یا از طریق درگاه مخزن شیر جهت دار به مخزن متصل می شود. این اتصال باید به فشار اتمسفر واقعی برسد تا شیر به طور مطمئن بسته شود. هر گونه فشار معکوس در خط مخزن می تواند از بسته شدن کامل شیر جلوگیری کند و منجر به رانش ناخواسته محرک شود.
هنگام اندازه گیری سیستم هیدرولیک خود، افت فشار را از طریق صفحه ساندویچ سوپاپ Z2S 10 در نظر بگیرید. یک Z2S 10 با عملکرد مناسب کمتر از 3 بار افت فشار را در حداکثر جریان نامی در جهت جریان آزاد نشان می دهد. این افت فشار نیروی موجود در محرک شما را کاهش می دهد و در روغن هیدرولیک شما گرما ایجاد می کند. بزرگ کردن Z2S 10 برای نیازهای جریان، افت فشار را به حداقل می رساند و کارایی سیستم را بهبود می بخشد.
چندین شیر Z2S 10 می‌توانند در پیکربندی‌های صفحه ساندویچی برای کنترل چندین محرک از یک منیفولد فشرده کنار هم قرار گیرند. این رویکرد مدولار لوله کشی را ساده می کند و تعداد مکان های جداگانه نصب شیر را کاهش می دهد. با این حال، هر لایه شیر اضافی به ارتفاع پشته می افزاید و تعداد مهر و موم های O-ring را که نیاز به نصب مناسب دارند افزایش می دهد.
الزامات تعمیر و نگهداری
صفحه ساندویچ سوپاپ Z2S 10 زمانی که مطابق با مشخصات طراحی کار می کند، نیاز به تعمیر و نگهداری نسبتاً کمی دارد. بسته به چرخه وظیفه و محیط عملیاتی خود، بازرسی ها را هر شش تا دوازده ماه برنامه ریزی کنید. در طول بازرسی، هرگونه نشت روغن خارجی را در اطراف کاسه نمدهای O-ring بررسی کنید و بررسی کنید که محرک ها در مرکز سوپاپ های جهت دار موقعیت خود را به درستی حفظ کنند.
با فرمان دادن به حرکت آهسته محرک و تأیید حرکت صاف و یکنواخت، عملیات آزمایشی را آزمایش کنید. حرکت تند یا مردد ممکن است نشان‌دهنده باز نشدن کامل Z2S 10 به دلیل آلودگی یا فشار ناکافی خلبان باشد. فشار پایلوت را در درگاه‌های X و Y در شرایط عملیاتی اندازه‌گیری کنید تا مطمئن شوید که از مشخصات فشار ترک خوردگی به‌علاوه هرگونه اصطکاک در مدار پایلوت بیشتر است.
هر دو تا پنج سال یکبار به عنوان تعمیر و نگهداری پیشگیرانه بدون توجه به اینکه آیا نشتی را مشاهده می کنید، مهر و موم های O-ring را تعویض کنید. مواد مهر و موم NBR و FKM به تدریج در اثر چرخه حرارتی و قرار گرفتن در معرض مواد شیمیایی در طول زمان سخت می شوند. مهر و موم های سخت شده توانایی خود را برای انطباق با بی نظمی های جزئی سطح از دست می دهند و در نهایت امکان نشتی را فراهم می کنند. هنگام تعویض مهر و موم، سطح سوپاپ و نشیمنگاه را از نظر خراشیدگی، فرسایش یا آلودگی تعبیه شده بررسی کنید.
افت فشار در سرتاسر صفحه ساندویچ سوپاپ Z2S 10 را در حین کارکرد منظم کنترل کنید. افزایش افت فشار در طول زمان نشان دهنده تجمع آلودگی در معابر داخلی یا انسداد جزئی عنصر پاپت است. افزایش تدریجی افت فشار را نادیده نگیرید، زیرا این افت فشار نشان دهنده مشکلاتی است که در نهایت باعث خرابی کامل سوپاپ می شود.
اگر Z2S 10 در هنگام اعمال فشار پایلوت آزاد نشد، ابتدا فشار پایلوت کافی را در ورودی شیر بررسی کنید. گذرگاه‌های خلبان مسدود یا محدود شده اغلب باعث خرابی آزادسازی می‌شوند. بررسی کنید که اتصالات مخزن واقعاً بدون محدودیت به فشار اتمسفر برسد. اگر این مدارها به درستی بررسی شوند اما شیر باز هم آزاد نشود، احتمالاً آلودگی داخلی مکانیسم پاپت را مختل کرده است.
خرابی کامل سوپاپ در جایی که نشتی پشت رخ می دهد به این معنی است که پاپت یا صندلی آسیب دیده است. ذرات فلزی از جاهای دیگر سیستم شما می توانند در سطوح آب بندی جاسازی شوند و از بسته شدن محکم جلوگیری کنند. در این مرحله، به جای تلاش برای تعمیرات میدانی، کل شیر Z2S 10 را تعویض کنید. ماشینکاری دقیق مورد نیاز برای سطوح آب بندی مناسب، تعمیرات میدانی را غیرعملی می کند.
مقایسه گزینه های سایز 10
پارکر هانیفین دریچه‌های بازرسی را با اندازه‌های مشابه Z2S 10 تولید می‌کند. قیمت آنها معمولاً با سطوح Bosch Rexroth مطابقت دارد، بنابراین انتخاب شما بیشتر به اجزای سیستم موجود و روابط توزیع کننده بستگی دارد تا ملاحظات هزینه.
HYDAC دریچه‌های بازرسی صفحه ساندویچی را تولید می‌کند که بر روی الگوهای ISO 4401-05 مطابق با Z2S 10 نصب می‌شوند. HYDAC بر مقاومت در برابر خوردگی تاکید می کند و انواعی با ویژگی های پیش از باز شدن ارائه می دهد که شوک هیدرولیکی را در طول انتقال شیر کاهش می دهد. قیمت آنها حدود 10 تا 15 درصد بالاتر از Check Valve Sandwich Plate Z2S 10 است، اما برنامه های کاربردی حساس به افزایش فشار ممکن است حق بیمه را توجیه کنند.
Huade HD Z2S 10 یک گزینه جایگزین مستقیم است که در چین تولید شده است. Huade ابعاد نصب، الگوهای پورت و رتبه بندی فشار یکسان را حفظ می کند در حالی که با قیمت های بسیار پایین تر به فروش می رسد. بسیاری از کاربران با موفقیت دریچه‌های Huade را در برنامه‌های حساس به هزینه استفاده می‌کنند، جایی که خرابی عواقب قابل کنترلی دارد. با این حال، سیستم‌های ایمنی حیاتی از سابقه کیفی و پشتیبانی فنی جامع بوش رکسروث بهره می‌برند.
Eaton Vickers شیرهای چک آزمایشی را تولید می کند که برای دبی بالاتر بهینه شده اند. اگر برنامه شما محدودیت 80 لیتر در دقیقه Z2S 10 را افزایش می دهد، جایگزین های Vickers را در نظر بگیرید که ممکن است ویژگی های جریان بهتری را ارائه دهند. الگوهای نصب آنها از ابعاد مشابه اما نه یکسان استفاده می کنند، بنابراین قبل از سفارش، سازگاری را بررسی کنید.
Sun Hydraulics شیرهای بازرسی به سبک کارتریج را تولید می کند که جایگزینی برای طرح های صفحه ساندویچی ارائه می دهد. در حالی که جایگزین مستقیم برای Z2S 10 نمی شود، کارتریج های Sun می توانند عملکردهای مشابهی با طرح های مختلف منیفولد داشته باشند. این گزینه اساسا برای طراحی های جدید سیستم به جای برنامه های مقاوم سازی منطقی است.
تغییرات سری و شماره قطعات
Bosch Rexroth Sandwich Plate Z2S 10 را در چندین سری تولید می کند. سری 5X نشان دهنده تولید فعلی با مهر و موم NBR برای کاربردهای روغن معدنی است. سری های قبلی مانند 50 و 60 هنوز در سیستم های قدیمی ظاهر می شوند، اما نصب های جدید باید اجزای 5X را برای بهترین قطعات در دسترس در آینده مشخص کنند.
افزودن "V" به شماره قطعه، مهر و موم های FKM را به جای NBR استاندارد مشخص می کند. به عنوان مثال، Z2S10-1-5X از مهر و موم روغن معدنی استفاده می کند در حالی که Z2S10-1-5X/V از مهر و موم های FKM برای استر فسفات یا سیالات مصنوعی استفاده می کند. این تمایز در کاربردهایی مانند هیدرولیک های مقاوم در برابر آتش یا سیستم هایی با استفاده از روغن های زیست تخریب پذیر سازگار با محیط زیست اهمیت دارد.
پیکربندی مسدود کردن در شماره قطعه به عنوان یک کد حرف ظاهر می شود. "A" فقط در پورت A را مسدود می کند، "B" فقط پورت B را مسدود می کند و "AB" هر دو پورت را مسدود می کند. اکثر برنامه ها از پیکربندی AB استفاده می کنند زیرا حداکثر انعطاف پذیری را برای طرح های مختلف مدار فراهم می کند. مسدود کردن تک پورت برای اهداف تخصصی انجام می شود که در آن شما نیاز به نگه داشتن تنها در یک طرف یک محرک دارید.
فشار ترک به عنوان یک کد عددی ظاهر می شود: "1" 3 بار را مشخص می کند، "2" نشان دهنده 5 بار، "3" به معنای 7.5 بار، و "4" نشان دهنده فشار ترک خوردگی 10 بار است. فشارهای ترک خوردگی کمتر، کنترل دقیق تری را فراهم می کند، اما ممکن است قبل از نشستن، فشار برگشتی بیشتری ایجاد کند. فشارهای ترک بالاتر، نوسانات فشار سیستم را بهتر تحمل می کند، اما برای باز شدن به فشار پایلوت بیشتری نیاز دارد.
شماره قطعات کامل مانند R900409844 یا R900481624 پیکربندی های خاص Z2S 10 را در سیستم سفارش Bosch Rexroth شناسایی می کند. همیشه هنگام سفارش تعویض از این شماره قطعات کامل استفاده کنید تا مطمئن شوید که دقیقاً مشخصات شیر مناسب را برای برنامه خود دریافت می کنید. توضیحات عمومی یا شماره قطعات ناقص می تواند منجر به دریافت تنظیمات نادرست شود.
عیب یابی مسائل رایج
هنگامی که صفحه ساندویچ سوپاپ Z2S 10 نمی تواند بار را نگه دارد و امکان رانش محرک را فراهم می کند، چندین علت مستحق بررسی هستند. ابتدا بررسی کنید که پورت های خلبان فشار ناخواسته ای را دریافت نمی کنند که دریچه را باز می کند. خطوط پیلوت متقاطع یا شیرهای جهت دار نشتی می توانند فشار کافی برای باز کردن Z2S 10 وارد کنند حتی زمانی که انتظار دارید آن را مسدود کند.
با گرفتن نمونه روغن و تجزیه و تحلیل آن برای شمارش ذرات، آلودگی سیال هیدرولیک را بررسی کنید. حتی ذرات ریز نامرئی با چشم غیر مسلح می توانند از آب بندی مناسب جلوگیری کنند. اگر سطح آلودگی از مشخصات ISO 4406 20/18/15 فراتر رفت، فیلترهای سیستم را تمیز یا تعویض کنید و فیلترهای ریزتر را در بالادست Z2S 10 اضافه کنید.
الگوهای نشتی خارجی را به دقت بررسی کنید. نشتی در اطراف شیارهای حلقه O نشان‌دهنده آسیب‌دیدگی مهر و موم، گشتاور نامناسب پیچ و یا تاب برداشتن سطوح نصب است. نشت روغن از بدنه سوپاپ نشان دهنده آسیب داخلی است که نیاز به تعویض کامل سوپاپ دارد. هرگز سعی نکنید قطعات داخلی را در محل تعمیر کنید زیرا دقت مورد نیاز بیش از قابلیت های معمولی کارگاه است.
اگر Z2S 10 هنگام اعمال فشار خلبان آزاد نمی شود، فشار واقعی را در درگاه های خلبان X و Y در حین کار اندازه گیری کنید. شما به فشاری بیش از مشخصات فشار ترک خوردگی به اضافه هرگونه اصطکاک در معابر پایلوت نیاز دارید. فشار ناکافی پیلوت شایع ترین علت خرابی رهاسازی است. خطوط پیلوت مسدود شده، گذرگاه‌های خلبانی کوچک یا فشار ناکافی از شیر جهت خود را بررسی کنید.
سر و صدای غیر معمول از صفحه ساندویچ سوپاپ Z2S 10 در حین کار معمولاً نشان دهنده کاویتاسیون یا حباب هوا است. بررسی کنید که اتصالات مخزن شما سطح روغن مناسبی را حفظ کرده و خطوط مکش هوا را وارد نمی کنند. آسیب کاویتاسیون می تواند به سرعت نشیمنگاه شیر و سطوح پاپت را از بین ببرد و نیاز به تعویض کامل دارد.
تحولات آینده
طراحی سیستم هیدرولیک به سمت قابلیت نظارت و تشخیص بیشتر حرکت می کند. در حالی که صفحه ساندویچ سوپاپ اولیه Z2S 10 یک جزء کاملاً مکانیکی باقی می ماند، سیستم های مدرن به طور فزاینده ای سنسورهای فشار و مبدل های موقعیت را در منیفولدهای شیر ادغام می کنند. این سنسورها بدون نیاز به تغییراتی در خود Z2S 10، بازخورد بی‌درنگ در مورد عملکرد سوپاپ و سلامت سیستم ارائه می‌کنند.
تغییر به سمت سیستم‌های الکتروهیدرولیک، کاربردهای جدیدی را برای شیرهای بازرسی ایجاد می‌کند. محرک‌های الکتریکی موقعیت‌یابی دقیقی را انجام می‌دهند در حالی که مدارهای هیدرولیک نیروی پشتیبان بالایی را فراهم می‌کنند، و Z2S 10 موقعیت‌های هیدرولیک را در هنگام قطع برق ایمن می‌کند. این رابطه مکمل، موارد استفاده را برای چک دریچه های فشرده در سیستم های قدرت هیبریدی گسترش می دهد.
مقررات زیست محیطی باعث تغییرات در فرمولاسیون سیالات هیدرولیک می شود. روغن های زیست تخریب پذیر و جایگزین های کم سمیت سهم بازار را به دست می آورند، به ویژه در تجهیزات سیار و مکان های حساس به محیط زیست. مشخصات آتی Z2S 10 ممکن است شامل مواد آب بندی باشد که به طور خاص برای این نوع سیالات جدید فراتر از گزینه های فعلی NBR و FKM بهینه شده اند.
کوچک سازی در هیدرولیک متحرک همچنان ادامه دارد زیرا سازندگان تجهیزات به دنبال کاهش وزن و بهبود کارایی هستند. Z2S 10 در حال حاضر کاربردهای فشرده را به خوبی ارائه می کند، اما حتی ممکن است انواع کوچکتر برای سیستم های میکرو هیدرولیک در رباتیک و تجهیزات ساخت دقیق ظاهر شود.
انتخاب شما
انتخاب صفحه ساندویچ سوپاپ Z2S 10 با محاسبه حداکثر جریان مورد نیاز شما شروع می شود. اگر محرک های شما به بیش از 80 لیتر در دقیقه نیاز دارند، مدل های بزرگتر Z2S 16 یا Z2S 22 با برنامه شما سازگاری بیشتری دارند. برای جریان های کمتر از 80 لیتر در دقیقه، Z2S 10 عملکرد مطلوبی را در یک بسته فشرده ارائه می دهد.
در مرحله بعد حداکثر فشار کاری خود را تعیین کنید. رتبه بندی 315 بار Z2S 10 اکثر برنامه های کاربردی تجهیزات صنعتی و موبایل را مدیریت می کند. اگر سیستم شما زیر 150 بار کار می کند، به خوبی در حد توانایی شیر هستید. سیستم های نزدیک یا بیش از 250 بار نیاز به توجه دقیق به تمام اجزای سیستم از جمله فیلتراسیون مناسب و نگهداری آب بندی دارند.
محدودیت های فضای نصب خود را با دقت در نظر بگیرید. صفحه ساندویچ Z2S 10 25 میلی‌متر به ارتفاع پشته اضافه می‌کند و اندازه پاکت کلی 162 میلی‌متر در 57 میلی‌متر است. بررسی کنید که محل نصب منیفولد یا شیر شما دارای این ابعاد با فاصله کافی برای اتصالات هیدرولیک و دسترسی تعمیر و نگهداری باشد.
سازگاری سیال انتخاب مواد مهر و موم را تعیین می کند. مهر و موم استاندارد NBR با روغن های هیدرولیک مبتنی بر نفت که اکثر کاربردهای صنعتی و موبایلی را تشکیل می دهند، به طور قابل اعتماد کار می کنند. سیالات استر فسفات، هیدرولیک های مصنوعی یا روغن های زیست تخریب پذیر نیاز به مهر و موم FKM دارند که با افزودن نام V به شماره قطعه شما مشخص شده است.
ملاحظات بودجه بر انتخاب اجزای اصلی Bosch Rexroth یا جایگزین های سازگار تأثیر می گذارد. کاربردهای ایمنی حیاتی که در آن خرابی دریچه می تواند باعث آسیب یا آسیب مالی قابل توجه شود، حق بیمه تجهیزات اصلی را توجیه می کند. برنامه‌های کاربردی کمتر ممکن است جایگزین‌های بهینه‌سازی شده هزینه را از تولیدکنندگانی مانند Huade بدون به خطر انداختن قابلیت اطمینان قابل قبول بپذیرند.
صفحه ساندویچ سوپاپ Z2S 10 عملکرد ثابت شده ای را در کاربردهای هیدرولیک فشرده ارائه می دهد. ترکیبی از مسدود کردن قابل اعتماد، رهاسازی توسط خلبان، و فرمت صفحه ساندویچ صرفه جویی در فضا، آن را برای تجهیزات سیار، ماشین آلات صنعتی و سیستم های تولید تخصصی مناسب می کند. درک مشخصات، الزامات نصب و نیازهای تعمیر و نگهداری به شما کمک می کند تا این شیر را به طور موثر در مدارهای هیدرولیک خود مستقر کنید.
