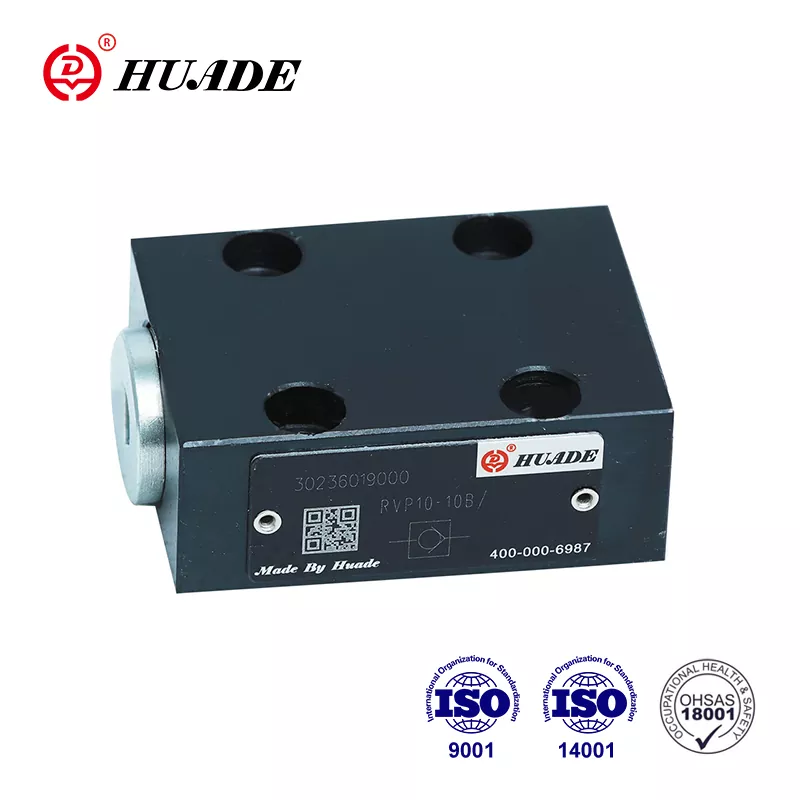

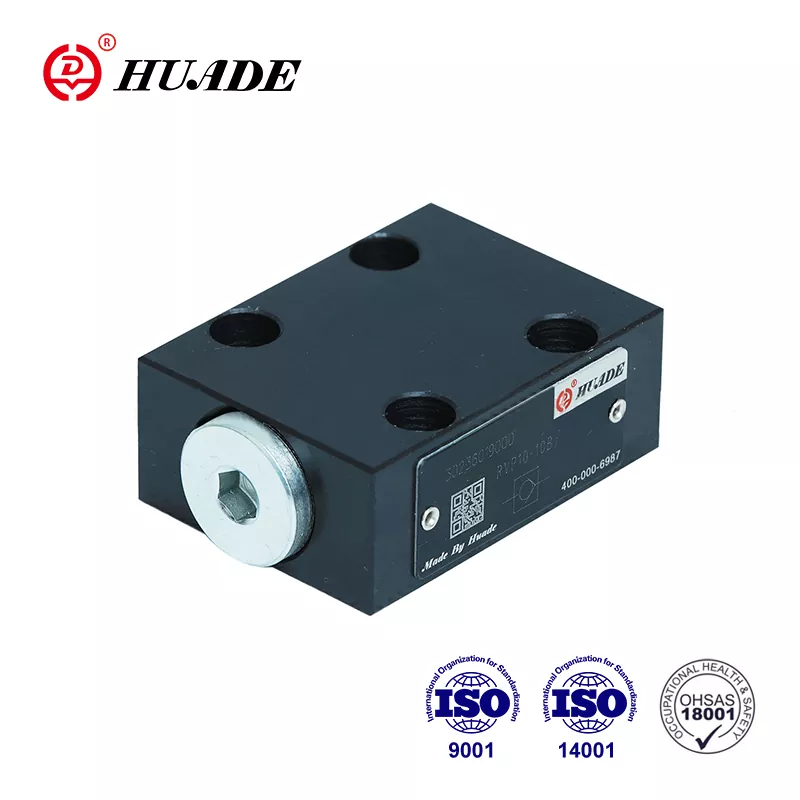

همکاری استراتژیک بین دولت‌های چین و آلمان در سال 1979، Huade از فناوری پیشرفته رکسروث استفاده کرده است. شیر چک RVP 12 Huade با RVP 12 Rexroth سازگار است. کالای Huade مطابق با استانداردهای بین المللی، یعنی ISO9001، ISO14001، و OH SAS18001 است. کارخانه با یک سیستم بازرسی خوب فشار زیادی روی کیفیت می گذارد تا از کیفیت عالی تمام شیرهای بازرسی RVP 12 قبل از خروج از کارخانه اطمینان حاصل کند. محصولات Huade را می توان به طور گسترده در صنایع نظامی و سایر زمینه ها در چین استفاده کرد. این یک برند قابل اعتماد در چین است.
|
داده های فنی |
|||||||||
|
اندازه |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
فشار عملیاتی، حداکثر (MPa) |
31.5 |
||||||||
|
فشار باز شدن (MPa) |
0.05 |
||||||||
|
سیال تحت فشار |
روغن های معدنی یا استر فسفات |
||||||||
|
محدوده دمای سیال تحت فشار (℃) |
-30+80 |
||||||||
|
محدوده ویسکوزیته (mm2/s) |
2.8 ~ 500 |
||||||||
|
ثابت کردن موقعیت |
اختیاری |
||||||||
|
وزن (کیلوگرم) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
ویژگی ها:
▶ اتصال زیر صفحه
▶ بسته شدن بدون نشتی در یک جهت
کاربرد:
شیر برگشتی RVP 12 عمدتاً در خروجی پمپ به عنوان شیر فشار برگشتی و شیر بای پس استفاده می شود.
شیر چک RVP 12 یک ساختار شیر پاپت با افت فشار کم است. نمودار ساختار مطابق شکل زیر است. این وظیفه ترجیحاً بسته شدن جریان بدون نشتی در یک جهت و اجازه جریان آزاد در جهت مخالف را دارد. اساساً از محفظه (1)، پاپت (2) فنر فشاری (3) و صندلی فنر (4) تشکیل شده است. ). حرکت پاپت (2) که روی قطر بیرونی آن هدایت می شود، توسط یک توقف مکانیکی محدود می شود. فنر فشرده سازی داخلی (3) از حرکت بسته شدن پشتیبانی می کند. علاوه بر این، فنر فشاری (3) پاپپت (2) را در موقعیت بسته نگه می دارد، حتی زمانی که جریانی از شیر وجود ندارد.
نماد
نمودار ساختار
①مسکن ②پاپت ③بهار ④صندلی فنری
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 ㎛ است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود
3. محصولات بدون subplate هنگام خروج از کارخانه، در صورت نیاز، لطفا به طور خاص سفارش دهید.
4. پیچ های ثابت سوپاپ باید سطح شدت بالایی داشته باشند (کلاس 10.9). لطفاً آنها را با توجه به پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید
5. ناهمواری سطح متصل به شیر 0.8 مورد نیاز است.
6. پایان سطح قطعه جفت گیری به 0.01/100mm مورد نیاز است.
