صفحه ساندویچ شیر چک Z1S: راهنمای عملی

هنگامی که با سیستم های هیدرولیک کار می کنید، حفظ جریان سیال در جهت صحیح بیش از آنچه فکر می کنید اهمیت دارد. صفحه ساندویچ سوپاپ Z1S از Bosch Rexroth دقیقاً این کار را انجام می دهد - به مایع اجازه می دهد از یک طرف عبور کند در حالی که مانع از عقب رفتن آن می شود. این کار ساده در همه چیز از ماشین آلات کارخانه گرفته تا تجهیزات ساختمانی بسیار مهم است.

چه چیزی صفحه ساندویچ شیر چک Z1S را متفاوت می کند

صفحه ساندویچ شیر چک Z1S نام خود را از نحوه نصب آن گرفته است. به جای اتصال با شیلنگ و اتصالات، بین اجزای دیگر مانند یک لایه ساندویچی قرار می گیرد. این طراحی باعث صرفه جویی در فضا و کاهش تعداد نقاط اتصالی می شود که در آن نشتی ممکن است رخ دهد. این دریچه از مکانیزم پاپت فنری استفاده می کند که در برابر جریان معکوس محکم بسته می شود و حتی زمانی که فشار به 350 بار می رسد نشتی نزدیک به صفر را به دست می آورد.

طراحی صفحه ساندویچ سوپاپ به خوبی در فضاهای تنگ کار می کند. سازندگان ماشین اغلب چندین واحد Z1S را به صورت عمودی در منیفولدهای هیدرولیک قرار می دهند و مدارهای کنترلی پیچیده ای را بدون اضافه کردن لوله های بزرگ خارجی ایجاد می کنند. این رویکرد ماژولار از استانداردهای ISO 4401 پیروی می کند، به این معنی که صفحه ساندویچ شیر چک Z1S با اجزای سازنده های مختلف مطابقت دارد.

صفحه ساندویچ شیر چک Z1S چگونه کار می کند

در داخل هر صفحه ساندویچ دریچه چک Z1S یک پاپت – که معمولاً از پلاستیک با کارایی بالا ساخته شده است – قرار دارد که توسط یک فنر در مقابل نشیمنگاه آن قرار گرفته است. هنگامی که فشار سیال از جهت رو به جلو به آستانه فشار ترک می رسد، پاپت بلند می شود و سیال از آن عبور می کند. در لحظه ای که فشار کاهش می یابد یا معکوس می شود، فنر پاپت را به سمت پایین فشار می دهد و مسیر را آب بندی می کند.

سری Z1S فشارهای ترک متفاوتی را ارائه می دهد: گزینه های 0.5، 1.5، 3 و 5 bar. فشارهای ترک کمتر در سیستم هایی که حداقل مقاومت را می خواهند بهتر عمل می کنند، در حالی که تنظیمات بالاتر از باز شدن تصادفی ناشی از افزایش فشار جلوگیری می کند. دسته های پیکربندی صفحه ساندویچ شیر چک تا 40 لیتر در دقیقه در مدل های سایز 6 و 100 لیتر در دقیقه در مدل های سایز 10 جریان دارد.

انتخاب صفحه ساندویچ شیر چک Z1S مناسب

Bosch Rexroth هشت نوع عملکرد بسته‌کننده مختلف از صفحه ساندویچ سوپاپ Z1S ایجاد می‌کند. برخی جریان را در یک کانال مسدود می کنند در حالی که برخی دیگر کانال های دوگانه را به طور همزمان مدیریت می کنند. رایج‌ترین بلوک‌های نسخه از پورت A2 به A1 جریان می‌یابند، اما شما گزینه‌هایی را برای تقریباً هر پیکربندی مدار پیدا خواهید کرد.

اندازه هنگام انتخاب صفحه ساندویچ سوپاپ شما اهمیت دارد. سایز 6 Z1S حدود 0.8 کیلوگرم وزن دارد و فشار تا 350 بار را تحمل می کند. سایز 10 واحد با وزن 2.3 کیلوگرم بزرگتر است اما می تواند 100 لیتر در دقیقه جریان را مدیریت کند. هر دو نسخه با روغن های هیدرولیک معدنی کار می کنند و در صورت انتخاب مهر و موم های سازگار می توانند برای سیالات زیست تخریب پذیر سازگار شوند.

مواد مهر و موم به طور قابل توجهی بر عملکرد تأثیر می گذارد. مهر و موم استاندارد FKM اکثر کاربردها را به خوبی انجام می دهد، به خصوص زمانی که سرعت سیال از 4 متر در ثانیه بیشتر شود. برای شرایط فشار کمتر و جریان آهسته تر، درزگیرهای نرم NBR سایش سطوح جفت را کاهش می دهند. صفحه ساندویچ سوپاپ شما زمانی که آب بندی با شرایط کاری شما مطابقت داشته باشد، دوام بیشتری خواهد داشت.

نصب صفحه ساندویچ شیر چک Z1S

نصب درست تعیین می کند که صفحه ساندویچ شیر چک Z1S شما چقدر خوب عمل می کند. سطح نصب باید در عرض 0.01 میلی‌متر در 100 میلی‌متر صاف و صاف با زبری سطح بیش از 4 میکرومتر باشد. این مشخصات ممکن است دقیق به نظر برسند، اما از نشت هایی که ممکن است در طول زمان ایجاد شوند، جلوگیری می کنند.

صفحه ساندویچ شیر چک با چهار پیچ - M5 برای سایز 6 یا M6 برای مدل های سایز 10 نصب می شود. گشتاور در اینجا مهم است. واحد سایز 6 به 8 تا 10 نیوتن متر نیاز دارد در حالی که سایز 10 به 15.5 نیوتن متر به اضافه یا منهای 10 درصد نیاز دارد. استفاده از پیچ هایی با کلاس استحکام 10.9 تضمین می کند که نصب حتی در زیر لرزش نیز ایمن باقی می ماند.

می توانید صفحه ساندویچ شیر چک Z1S را در هر جهتی نصب کنید. طراحی برای عملکرد به گرانش بستگی ندارد. فقط مطمئن شوید که بوش پلاستیکی آبی رنگی که با برخی مدل ها ارائه می شود در هنگام مونتاژ محافظت می شود. این بوش آب بندی اضافی ایجاد می کند و نباید آسیب ببیند یا برداشته شود مگر اینکه کل شیر را تعویض کنید.

جایی که صفحه ساندویچ سوپاپ Z1S بهترین عملکرد را دارد

پرس های هیدرولیک برای نگهداری ایمن بارها به صفحات ساندویچ سوپاپ والو متکی هستند. هنگامی که پرس بین چرخه ها مکث می کند، Z1S از جریان سیال به سمت عقب جلوگیری می کند که باعث می شود رام پرس به سمت پایین حرکت کند. این عملکرد نگهدارنده بار برای ایمنی و دقت اهمیت دارد.

ماشین‌ابزارها از صفحه ساندویچ سوپاپ Z1S در دوک‌های CNC و تعویض ابزار استفاده می‌کنند. طراحی ساندویچ جمع و جور در فضاهای تنگ اطراف اجزای چرخان قرار می گیرد. مدارهای با سرعت بالا در این ماشین ها از گزینه آب بندی فلزی سوپاپ بهره می برند که سرعت بالای 4 متر در ثانیه را بدون سایش بیش از حد کنترل می کند.

تجهیزات سیار مانند بیل مکانیکی و جرثقیل به کنترل جریان قابل اعتماد در شرایط چالش برانگیز نیاز دارند. صفحه ساندویچ شیر چک Z1S نوسانات دما و ارتعاش رایج در کارگاه های ساختمانی را کنترل می کند. انواع زاویه دار صفحه ساندویچ شیر برگشتی به هدایت جریان سیال به طور موثر در محدوده های تنگ ماشین آلات متحرک کمک می کند.

صفحه ساندویچ شیر چک Z1S خود را نگهداری کنید

مایع هیدرولیک تمیز باعث می شود صفحه ساندویچ سوپاپ شما به درستی کار کند. Bosch Rexroth کلاس آلودگی ISO 4406 20/18/15 را مشخص می کند که نیاز به فیلتر کردن تا 20 میکرومتر دارد. مایع کثیف باعث چسبیدن یا سایش زودرس پاپت می شود که منجر به نشتی یا بسته نشدن آن می شود.

بازرسی های منظم باید نشت های خارجی در اطراف سطح نصب را بررسی کرده و افت فشار را در سراسر شیر اندازه گیری کنند. افزایش افت فشار اغلب نشان دهنده ایجاد آلودگی در داخل است. صفحه ساندویچ شیر چک Z1S گزینه های تعمیر میدانی را ارائه نمی دهد - اگر مجموعه داخلی پاپت خراب شود، کل واحد را تعویض می کنید.

دما بر نحوه عملکرد صفحه ساندویچ سوپاپ شما تأثیر می گذارد. Z1S از -20 درجه سانتیگراد تا +80 درجه سانتیگراد کار می کند و با اکثر محدوده دمایی سیال هیدرولیک مطابقت دارد. ویسکوزیته سیال باید بین 2.8 تا 500 میلی متر مربع در ثانیه باقی بماند. در خارج از این محدوده، شیر ممکن است در فشار ترک مشخص شده باز نشود یا ممکن است نشتی ایجاد کند.

عیب یابی مشکلات رایج صفحه ساندویچ دریچه چک Z1S

هنگامی که صفحه ساندویچ سوپاپ باز نمی شود، معمولاً آلودگی باعث ایجاد مشکل می شود. شستشوی سیستم طبق استانداردهای پاکیزگی ISO اغلب مشکلات چسبندگی را حل می کند. اگر فلاشینگ جواب نداد، ممکن است فنر خسته شده باشد و نیاز به تعویض داشته باشد، که به معنای تعویض کل شیر است.

نشتی بیش از حد از صفحه ساندویچ دریچه چک Z1S شما معمولاً به مهر و موم فرسوده یا استفاده از مایعی ناسازگار با مواد مهر و موم اشاره دارد. بررسی کنید که از نوع روغن هیدرولیک صحیح استفاده می کنید و مهر و موم ها با کاربرد شما مطابقت دارند. سیالات پایه زیستی نسبت به روغن های معدنی استاندارد به مهر و موم های متفاوتی نیاز دارند.

افت فشار زیاد در سرتاسر شیر نشان می دهد که ممکن است فشار ترک خوردگی اشتباهی را انتخاب کرده باشید یا این که زباله جریان را محدود می کند. صفحه ساندویچ شیر چک باید افزایش تدریجی فشار را با دبی نشان دهد. یک جهش ناگهانی در افت فشار نشان دهنده انسداد داخلی است که نیاز به تعویض سوپاپ دارد.

عملکرد پر سر و صدا اغلب از کاویتاسیون ناشی می شود - زمانی که سرعت سیال خیلی زیاد می شود و حباب های بخار ایجاد می کند که به شدت فرو می ریزند. افزودن میرایی جریان در بالادست یا تعویض به صفحه ساندویچ شیر چک با مهر و موم فلزی می تواند صدای کاویتاسیون را کاهش دهد. گاهی اوقات افزایش فشار سیستم شرایطی را که باعث ایجاد کاویتاسیون می شود از بین می برد.

مقایسه صفحه ساندویچ شیر چک Z1S با گزینه های دیگر

شیرهای چک داخلی قیمت کمتری نسبت به صفحات ساندویچ دارند اما فضای بیشتری را اشغال می کنند و به اتصالات شیلنگ اضافی نیاز دارند. صفحه ساندویچ شیر چک Z1S مستقیماً در پشته شیر شما ادغام می شود و چهار سر شلنگ و نقاط نشتی احتمالی آنها را از بین می برد. برای سیستم های منیفولد، طراحی ساندویچی منطقی تر است.

دریچه‌های بازرسی دارای قابلیت‌های کنترل از راه دور هستند که صفحه ساندویچ سوپاپ Z1S فاقد آن است. با این حال، آنها به خطوط پایلوت و شیرهای کنترلی اضافی نیاز دارند، که ممکن است سیستم شما به پیچیدگی اضافه کند. برای کنترل جریان یک طرفه ساده، Z1S با کارکرد مستقیم، عملکرد قابل اعتمادی را بدون اجزای اضافی ارائه می دهد.

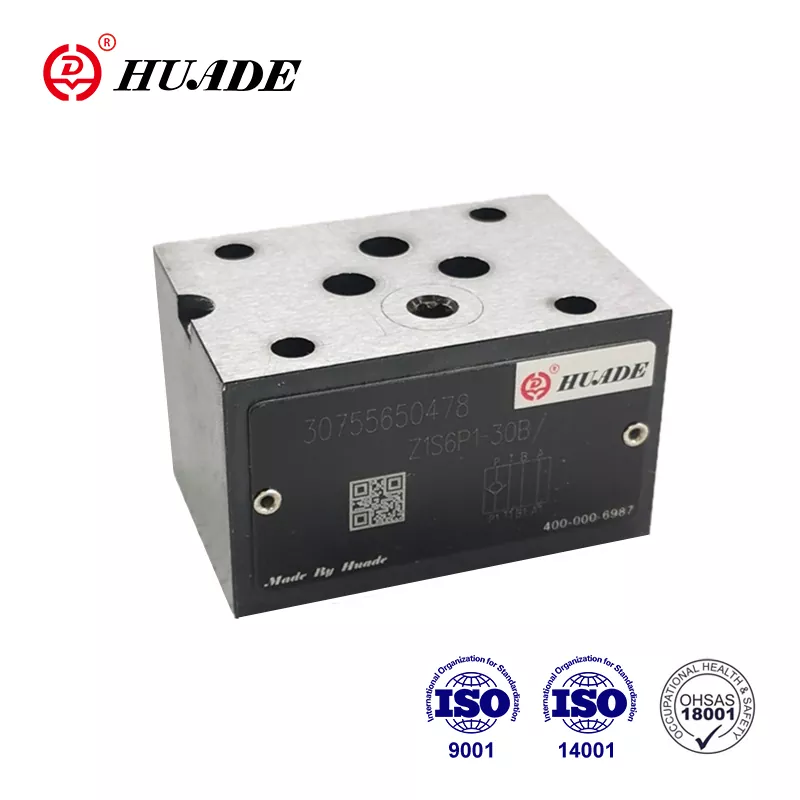

سازندگان جایگزین مانند Huade و Hengli صفحات ساندویچ سوپاپ را تولید می کنند که با استانداردهای ISO 4401 سازگار است. این آپشن ها می توانند 30 تا 50 درصد کمتر از واحدهای اصلی Bosch Rexroth قیمت داشته باشند. کیفیت معمولاً الزامات برنامه‌های غیر بحرانی را برآورده می‌کند، اما شیرهای اصلی Z1S قابلیت اطمینان ثابت شده را در محیط‌های سخت ارائه می‌دهند.

بیشترین بهره را از صفحه ساندویچ شیر چک Z1S خود ببرید

صفحه ساندویچ شیر چک Z1S کنترل جریان یک طرفه قابل اعتماد را هنگامی که شیر را با برنامه خود مطابقت می دهید ارائه می دهد. انتخاب فشار ترک خوردگی، نوع مهر و اندازه و اندازه مناسب عملکرد بهینه را تضمین می کند. نصب مناسب با گشتاور صحیح و آماده سازی سطح از نشتی جلوگیری می کند. تمیز نگه داشتن مایع و ماندن در محدوده دمایی باعث افزایش طول عمر می شود.

این صفحه ساندویچ شیر چک در سیستم هایی از فشار 0.5 بار تا 350 بار کار می کند و روغن های معدنی یا سیالات زیست تخریب پذیر را با مهر و موم مناسب کنترل می کند. نصب ساندویچی فشرده، فضای مورد نیاز را کاهش می دهد و در عین حال عملکرد بدون نشتی را ارائه می دهد. چه در حال طراحی یک سیستم هیدرولیک جدید باشید یا یک سیستم موجود را ارتقا دهید، صفحه ساندویچ سوپاپ Z1S یک راه حل اثبات شده برای کنترل جریان جهت دار ارائه می دهد.

برای مشخصات دقیق و اطلاعات سفارش، Bosch Rexroth برگه های اطلاعاتی جامعی را از طریق توزیع کنندگان خود ارائه می دهد. وقت گذاشتن برای بررسی این اسناد به شما کمک می کند تا نوع صفحه ساندویچ دریچه بازرسی Z1S را که مورد نیاز برنامه شما است، انتخاب کنید.
