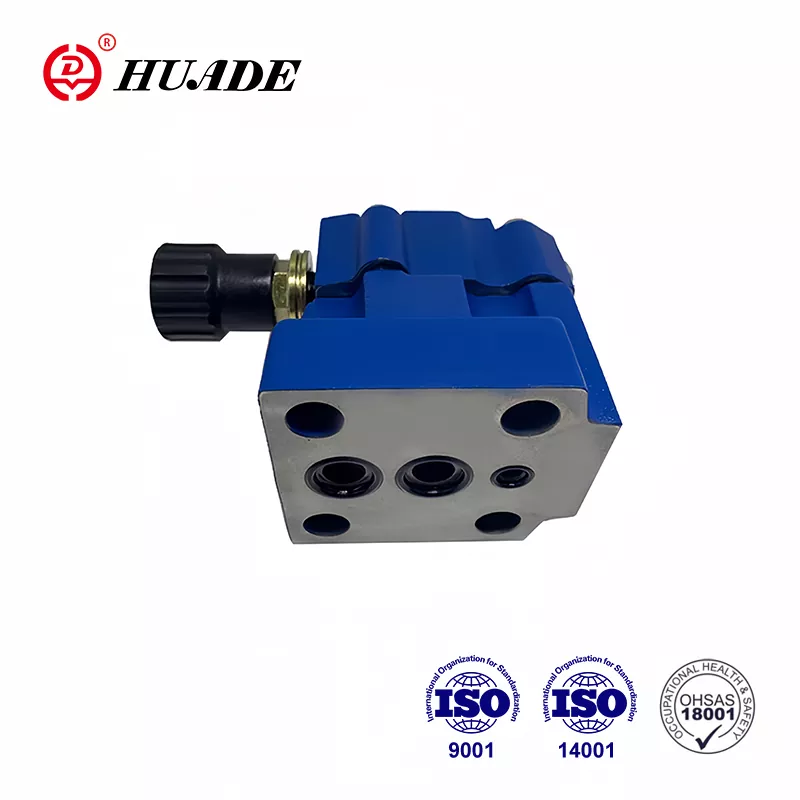

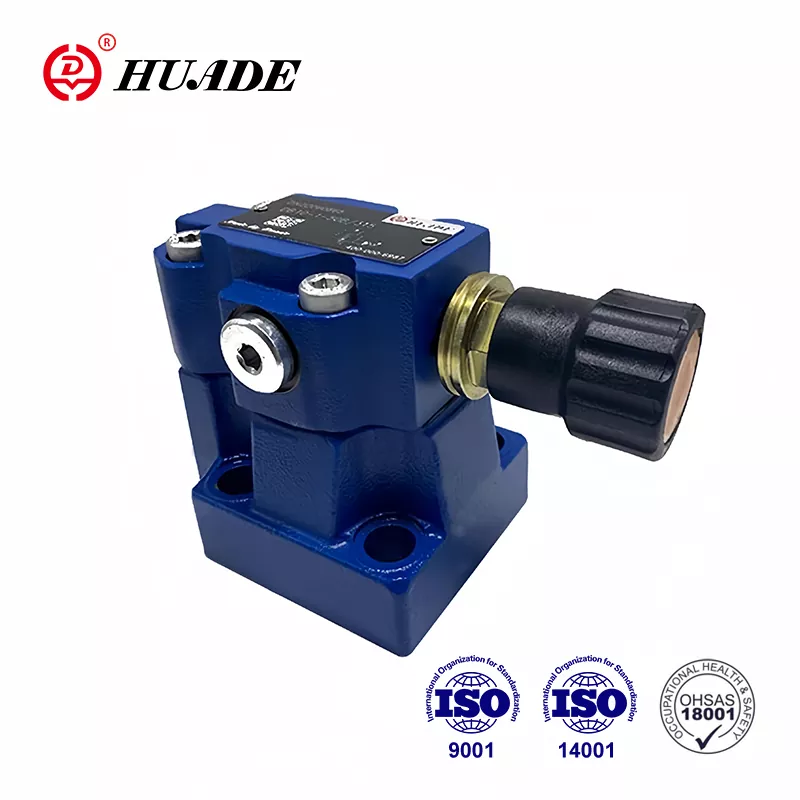

در مقایسه با سایر محصولات مشابه، شیرهای فشارشکن Huade® از نظر فناوری پیشرفته تر و در این زمینه دوام بیشتری دارند. شیرهای نوع DB 20 می توانند جایگزین DB 20 ارائه شده توسط Rexroth شوند. این کارخانه متعهد به ارائه شیرهای فشار هیدرولیک با کیفیت و پایدار به مشتریان است. این شرکت بیش از 750 تجهیزات تولید پیشرفته را از سراسر جهان معرفی کرده است. این کارخانه ISO9001، ISO14001 و OH SAS18001 را گذرانده است. شیرهای هیدرولیک Huade® در مقایسه با برندهای معروف دنیا نسبتاً ارزان هستند. Huade Hydraulic به دلیل کیفیت بالا و قیمت پایین، مشتریان زیادی را در داخل و خارج از کشور به خود جذب کرده و مورد توجه مصرف کنندگان قرار گرفته است.
|
ژنرال |
|||||||
|
نصب و راه اندازی |
اختیاری |
||||||
|
وزن |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
زیر بشقاب |
DB (کیلوگرم) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (کیلوگرم) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (کیلوگرم) |
1.2 (DBW add 1.2Kg را تایپ کنید |
||||||
|
DBC10 یا 30 (کیلوگرم) |
1.5 (DBWC10 یا 30add 1.2Kg) |
||||||
|
نخ دار |
DB..G. (کیلوگرم) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (کیلوگرم) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
اطلاعات فنی برای شیرهای جهت |
WE6 را ببینید.../... |
||||||
|
اطلاعات فنی هیدرولیک |
|||||||
|
حداکثر فشار کاری در پورت های A.B. X (MPa) |
تا 35.0 |
||||||
|
حداکثر فشار برگشتی |
DB (MPa) |
تا 31.5 |
|||||
|
DBW.6A.(سلونوئیدهای استاندارد) (MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(سلونوئیدهای پرقدرت) (MPa) |
AC (DC) 16.0 |
||||||
|
فشار قابل تنظیم |
حداقل (MPa) |
وابسته به جریان (به منحنی های مشخصه مراجعه کنید) |
|||||
|
حداکثر (MPa) |
حداکثر 5.0، 10.0، 20.0، 31.5، 35.0 |
||||||
|
حداکثر جریان |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
نصب صفحه زیرین (L/min) |
250 |
- |
500 |
- |
650 |
||
|
اتصالات رشته ای (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
||||||
|
محدوده دمای سیال تحت فشار (℃) |
30- تا 80+ |
||||||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
||||||
|
درجه آلودگی |
NAS 1638 کلاس 9. |
||||||
ویژگی ها:
▶ نصب زیر صفحه
▶ الگوی انتقال به DIN 24 340، فرم E، ISO 6264 و CETOP - RP 121H
▶ اتصال لوله
▶ اتصال را وارد کنید
▶ سه عنصر تنظیم:
. دستگیره چرخشی
. هگز. پیچ سر با درپوش محافظ
. دستگیره چرخشی قفل دار با ترازو
▶ تخلیه شیر برقی از طریق دریچه قرقره جهت دار داخلی
ژنرال
انواع شیرهای فشار DB شیرهای کاهش فشار پایلوت هستند.
آنها برای محدود کردن فشار کنترل استفاده می شوند.
شیرهای کاهش فشار (DB) عمدتاً از شیر اصلی (1) با مجموعه قرقره اصلی (3) و شیر پایلوت (2) با عنصر تنظیم فشار تشکیل شده است.
شیر فشار شکن نوع DB
فشار موجود در پورت A بر روی قرقره اصلی (3) عمل می کند. در همان زمان فشار از طریق خطوط کنترل (6) و (7) اعمال می شود که دارای روزنه های (4) و (5) هستند، در سمت فنری قرقره اصلی (3) و در توپ (8) ) در شیر کنترل پایلوت (2). اگر فشار در پورت A از شیر تنظیم شده در فنر (9) بیشتر شود، توپ (8) در برابر فنر (9) باز می شود.
سیگنال برای این به داخل از طریق خطوط کنترل (10) و (6) از پورت A می آید. سیال فشار در سمت فنردار قرقره اصلی (3) اکنون از طریق خط کنترل (7)، سوراخ سوراخ (11) جریان می یابد. ) و توپ (8) به محفظه فنر (12). در نوع DB...50B/... از طریق خط کنترل (13) به داخل مخزن یا در نوع DB..50/..Y.. به صورت خارجی از طریق خط کنترل (14) جریان دارد. با توجه به سوراخ های (4) و (5) افت فشار در قرقره اصلی (3) رخ می دهد، اتصال از پورت A به پورت B باز است. اکنون سیال فشار از پورت A به پورت B جریان می یابد در حالی که فشار کاری تنظیم شده را حفظ می کند.
شیر کاهش فشار ممکن است از طریق پورت "X" (15) تخلیه شود یا به فشار دیگری (مرحله فشار دوم) تغییر یابد.
ساختار DB...50B
نماد DB...50B
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 ㎛ است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.
3.محصولات بدون صفحه زیر در هنگام خروج از کارخانه، در صورت نیاز، لطفا به طور خاص سفارش دهید.
4. پیچ های ثابت سوپاپ باید سطح شدت بالایی داشته باشند (کلاس 10.9). لطفاً آنها را با توجه به پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.
5. زبری سطح متصل شده با شیر مورد نیاز زبری سطح 0.8 است.
6. پایان سطح قطعه جفت گیری به 0.01/100mm مورد نیاز است.
