شیر کارتریج Bosch Rexroth M-SR: راهنمای عملی

هنگام کار با سیستم های هیدرولیک، کنترل جهت جریان برای ایمنی و کارایی ضروری است. شیر کارتریج Bosch Rexroth M-SR به عنوان یک شیر چک قابل اعتماد عمل می کند که به سیال اجازه می دهد در یک جهت جریان یابد و در عین حال جریان معکوس را کاملاً مسدود می کند. این قطعه به دلیل طراحی فشرده و عملکرد بدون نشتی آن به یک انتخاب استاندارد در کاربردهای هیدرولیک صنعتی تبدیل شده است.

شیر کارتریج M-SR چیست؟

شیر کارتریج M-SR یک شیر برگشتی هیدرولیک از نوع پیچی است که توسط Bosch Rexroth، یکی از شرکت های پیشرو در فناوری هیدرولیک تولید می شود. این شیر کارتریجی M-SR متعلق به سری 1X است و از طراحی پاپت برای کنترل جریان سیال استفاده می کند. این شیر مستقیماً در یک بلوک منیفولد قرار می گیرد که در مقایسه با شیرهای سنتی که روی خط نصب می شوند، باعث صرفه جویی در فضا می شود.

عملیات اصلی ساده است. هنگامی که سیال هیدرولیک با فشار کافی به شیر در جهت رو به جلو فشار می آورد، پاپپت باز می شود و اجازه جریان می دهد. هنگامی که فشار از جهت معکوس می آید، پاپت محکم روی صندلی خود می بندد و از هرگونه جریان برگشتی جلوگیری می کند. این آب بندی فلز به فلز یک بسته نشتی ایجاد می کند که فشار سیستم را بدون تخریب در طول زمان حفظ می کند.

شیر کارتریج M-SR در دو نوع نصب عرضه می شود: شیر زاویه ای KE برای مسیرهای جریان 90 درجه و شیر داخلی KD برای مسیرهای جریان مستقیم. این انعطاف‌پذیری به مهندسان کمک می‌کند مدارهای هیدرولیک فشرده‌ای را طراحی کنند که در فضای محدود قرار می‌گیرند.

مشخصات فنی و محدوده اندازه

شیر کارتریج M-SR در هفت اندازه اسمی موجود است که به عنوان NG 6 تا NG 30 تعیین شده است.

برای سیستم های کوچکتر، شیر کارتریج NG 6 M-SR تا 6 لیتر در دقیقه جریان دارد و تا فشار 420 بار کار می کند. با افزایش اندازه، ظرفیت جریان به طور قابل توجهی افزایش می یابد. نسخه NG 10 50 لیتر در دقیقه را مدیریت می کند، در حالی که NG 15 می تواند 120 لیتر در دقیقه را تحمل کند. بزرگ‌ترین اندازه استاندارد، NG 30، جریانی تا 400 لیتر در دقیقه را در خود جای می‌دهد، اگرچه حداکثر فشار آن به 250 بار کاهش می‌یابد.

فشار ترک خوردگی که حداقل فشار مورد نیاز برای باز کردن شیر است، از اساساً صفر (برای نسخه‌های بدون فنر) تا 5 بار متغیر است. اکثر برنامه ها از فنر استاندارد 0.5 بار استفاده می کنند، که آب بندی قابل اعتمادی را فراهم می کند در حالی که هنگام شروع جریان رو به جلو به راحتی باز می شود. فشارهای ترک بالاتر مانند 1.5 بار یا 3 بار برای سیستم هایی که نیاز به نیروی آب بندی معکوس قوی تری دارند، موجود است.

محدوده دمای عملیاتی بستگی به مواد مهر و موم دارد. مهر و موم استاندارد NBR از منفی 30 درجه سانتیگراد تا مثبت 80 درجه سانتیگراد کار می کند. برای کاربردهای در دمای بالا یا مقاوم در برابر مواد شیمیایی، مهر و موم های FKM حد بالایی را گسترش می دهند در حالی که محدوده دمای سرد را کمی باریک می کنند.

شیر کارتریج M-SR با سیالات هیدرولیک مختلف از جمله روغن های معدنی، سیالات زیست تخریب پذیر و گزینه های مقاوم در برابر آتش کار می کند. هنگام استفاده از مایعات مبتنی بر آب، دمای عملیاتی باید کمتر از 60 درجه سانتیگراد باشد تا طول عمر آب بند را حفظ کند.

الزامات نصب و جزئیات نصب

نصب شیر کارتریج M-SR نیازمند توجه به مشخصات ابعادی و سطحی متعددی است. طول بدنه شیر بسته به اندازه متفاوت است، از 33.3 میلی متر برای NG 6 تا 83.3 میلی متر برای NG 30، با تحمل منفی 0.1 میلی متر. حفره نصب از استاندارد ZN 10001 پیروی می کند که سازگاری با بلوک های منیفولد به درستی طراحی شده را تضمین می کند.

هر اندازه به یک پلاگین رزوه ای خاص برای آب بندی حفره نیاز دارد. به عنوان مثال، شیر کارتریج NG 10 M-SR از شماره قطعه R913011603 استفاده می کند که دارای سوراخ با قطر 18 میلی متر و رزوه لوله G 1/2 است. نسخه NG 20 از دوشاخه بزرگتر با سوراخ 30 میلی متری و رزوه G 1 استفاده می کند. این شمع ها باید قبل از نصب کمی روغن کاری شوند تا از داغ شدن آن جلوگیری شود و از آب بندی مناسب اطمینان حاصل شود.

پرداخت سطح برای عملکرد قابل اعتماد اهمیت دارد. سطوح آب بندی باید دارای مقدار زبری بین Rz 8 و Rz 16 باشند. شیر می تواند در هر جهتی نصب شود، اگرچه اجتناب از حفره های هوا در مدار به جلوگیری از کاویتاسیون و نویز کمک می کند.

برای کاربردهای پرفشار بالای 350 بار، استفاده از قفل نخی Loctite 243 بر روی رزوه‌های دوشاخه، ایمنی را در برابر شل شدن در اثر لرزش افزایش می‌دهد. شیر کارتریج M-SR ظرفیت فشار نامی خود را در صورت نصب صحیح با مقادیر گشتاور مناسب حفظ می کند.

ویژگی های عملکرد و منحنی های جریان

درک نحوه عملکرد شیر کارتریج M-SR در شرایط مختلف به مهندسان کمک می کند تا اندازه و فنر مناسب را انتخاب کنند. رابطه بین سرعت جریان و افت فشار از یک منحنی غیر خطی پیروی می کند که بر اساس اندازه شیر و تنظیم فشار ترک تغییر می کند.

با در نظر گرفتن شیر کارتریج NG 15 M-SR، هنگامی که 100 لیتر در دقیقه با فنر 0.5 بار جریان می یابد، افت فشار در سراسر شیر تقریباً 0.8 بار است. با افزایش جریان، افت فشار به دلیل افزایش سرعت از طریق باز شدن شیر، سریعتر افزایش می یابد. با سرعت 120 لیتر در دقیقه، افت فشار تقریباً به 1.2 بار می رسد.

برای شیرهای بزرگتر مانند NG 30، به دلیل مساحت جریان بزرگتر، افت فشار در نرخ جریان معادل کمتر باقی می ماند. با سرعت 400 لیتر در دقیقه، شیر کارتریج NG 30 M-SR افت فشاری در حدود 10 بار نشان می دهد که در اکثر مدارهای با جریان بالا قابل قبول است.

این منحنی های عملکرد استفاده از روغن هیدرولیک HLP 46 را در دمای 40 درجه سانتیگراد فرض می کنند. تغییرات ویسکوزیته بر افت فشار تأثیر می گذارد و سیالات غلیظ تر مقاومت بیشتری ایجاد می کنند. این شیر ویسکوزیته های 2.8 تا 500 میلی متر مربع در ثانیه را کنترل می کند، اگرچه عملکرد خارج از محدوده معمولی باید برای کاربردهای خاص تأیید شود.

عملکرد آب بندی معکوس اساساً عالی است. هنگامی که فشار بر خلاف جهت بسته شدن عمل می کند، پاپت محکم می نشیند و از نشتی جلوگیری می کند. این ویژگی ضد نشتی باعث می شود که شیر کارتریج M-SR برای نگه داشتن فشار در سیلندرها یا جلوگیری از جریان معکوس در مدارهای پمپ مناسب باشد.

کاربردهای رایج و موارد استفاده

دریچه کارتریج M-SR در بسیاری از صنایع که به عملکرد قابل اعتماد شیر چک نیاز است استفاده می شود. در تولید خودرو، این سوپاپ ها از پایه های تست انتقال و مدارهای سیستم ترمز محافظت می کنند. یک نصب معمولی ممکن است از شیر کارتریج NG 20 M-SR در مدار آزمایش انتقال با جریان 200 لیتر در دقیقه استفاده کند، جایی که جلوگیری از جریان برگشتی نتایج آزمایش دقیق را تضمین می کند و از تجهیزات گران قیمت محافظت می کند.

ماشین آلات بسته بندی بر موقعیت دقیق سیلندر متکی است و سوپاپ کارتریج M-SR با مسدود کردن جریان معکوس هنگامی که سوپاپ جهت در مرکز قرار می گیرد، از جابجایی بار جلوگیری می کند. این برنامه اغلب از اندازه های کوچکتر مانند NG 10 یا NG 15 استفاده می کند که با نیازهای جریان سیلندر مطابقت دارد.

تجهیزات پزشکی و دارویی نیاز به عملیات تمیز بدون خطرات آلودگی دارند. طراحی کارتریج مهر و موم شده دریچه M-SR مسیرهای نشتی خارجی را که می تواند آلاینده ها را وارد کند حذف می کند. این سیستم ها معمولاً در فشارهای متوسطی کار می کنند که در آن درجه بندی 420 بار حاشیه ایمنی کافی را فراهم می کند.

ماشین آلات صنعتی از شیر کارتریج M-SR در مدارهای بای پس پمپ و کاربردهای نگهداری بار سیلندر استفاده می کنند. نصب فشرده باعث صرفه جویی در فضای پانل می شود و در عین حال عملکرد قابل اعتمادی را در محیط های تولیدی سخت ارائه می دهد. تجهیزات ساخت و ساز و سیستم های کنترل زمین توربین بادی نیز این شیرها را به دلیل قابلیت فشار بالا قوی خود در خود جای داده اند.

تطبیق پذیری شیر کارتریج M-SR ناشی از عملکرد ساده و طیف وسیع اندازه های آن است. مهندسان می توانند ترکیب دقیق اندازه، فشار ترک خوردگی و مواد آب بندی را برای مطابقت با نیازهای خاص خود مشخص کنند.

ملاحظات نگهداری و عمر سرویس

یکی از مزایای شیر کارتریج M-SR عمر طولانی آن با حداقل تعمیر و نگهداری است. Bosch Rexroth میانگین زمان خرابی خطرناک را در شرایط عملیاتی معمولی 150 سال ارزیابی می‌کند که به معنای عملکرد بدون نیاز به تعمیر و نگهداری برای اکثر تاسیسات است.

نیاز اصلی خدمات شامل حفظ پاکیزگی مناسب مایعات است. این شیر برای جلوگیری از آلودگی ذرات که می تواند به سطوح آب بندی آسیب برساند نیاز به فیلتر 20 میکرومتری یا ریزتر دارد. پیروی از سطح تمیزی ISO 4406 20/18/15 عملکرد قابل اعتماد و حداکثر عمر را تضمین می کند.

دوشاخه رزوه‌ای که حفره را آب‌بندی می‌کند، به عنوان یک اقلام فرسوده در نظر گرفته می‌شود، اگرچه به ندرت نیاز به جایگزینی است، مگر اینکه شیر چندین بار برداشته و دوباره نصب شود. دوشاخه های جایگزین به طور جداگانه با استفاده از همان شماره قطعات ذکر شده برای نصب اولیه در دسترس هستند.

هنگام کار با شیر کارتریج M-SR در محیط های خشن با دمای بالا، سیالات تهاجمی یا آلودگی شدید، فواصل بازرسی باید از حد استاندارد کوتاه شود. نظارت بر نشتی خارجی در اطراف دوشاخه رزوه‌دار و بررسی دوره‌ای فشار سیستم به رفع مشکلات احتمالی قبل از خرابی کمک می‌کند.

طراحی کارتریج مهر و موم شده از اجزای داخلی در برابر قرار گرفتن در معرض محیط محافظت می کند، که به رکورد قابلیت اطمینان عالی کمک می کند. برخلاف شیرهای چک خارجی که ممکن است دچار خوردگی یا آسیب فیزیکی شوند، شیر M-SR در داخل بلوک منیفولد محافظت می شود.

مقایسه محصولات جایگزین و سازگار

در حالی که شیر کارتریج Bosch Rexroth M-SR استاندارد عملکرد شیر چک فشار بالا را تعیین می کند، چندین جایگزین در بازار وجود دارد. درک تفاوت ها به تصمیم گیری منابع و سوالات سازگاری کمک می کند.

Hydac سری CSBN از شیرهای چک کارتریج را با نصب پیچی مشابه ارائه می دهد اما معمولاً به جای 420 بار به 350 بار می رسد. هزینه این شیرها کمی کمتر است در حالی که عملکرد قابل مقایسه ای را در کاربردهایی که نیازی به درجه فشار کامل ندارند ارائه می دهند. پارکر سری D1VW را می‌سازد که شامل گزینه‌های نظارت الکترونیکی برای سیستم‌هایی است که نیاز به بازخورد در مورد وضعیت سوپاپ دارند.

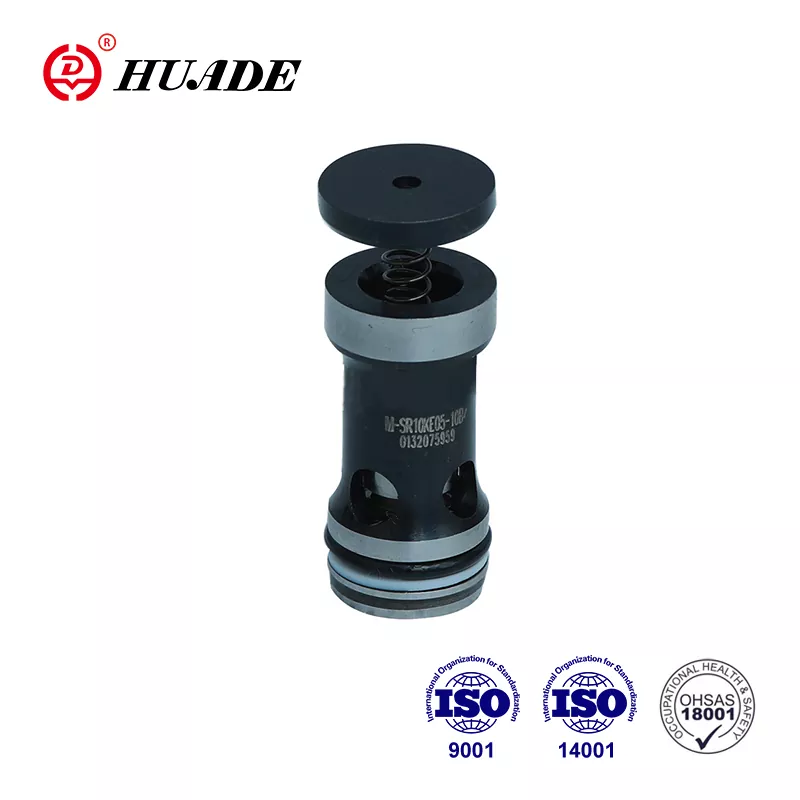

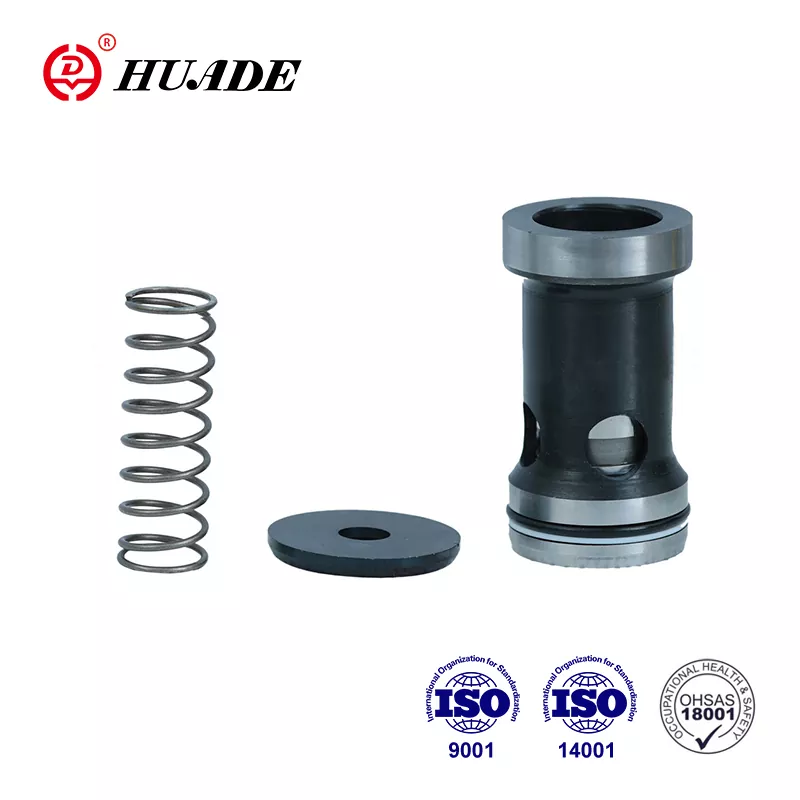

چندین تولید کننده در چین شیرهای کارتریج سازگار با مشخصات M-SR را تولید می کنند. شرکت‌هایی مانند Huade و Hengli شیرهایی را تولید می‌کنند که ویژگی‌های ابعادی و عملکردی را با قیمت پایین‌تری مطابقت دارند. این جایگزین‌ها می‌توانند در برنامه‌های غیر بحرانی یا جایی که محدودیت‌های بودجه قابل توجه هستند، به خوبی کار کنند. ملاحظات کلیدی تأیید این است که سازنده کنترل کیفیت مناسب را حفظ کرده و مستندات گواهینامه ISO را ارائه می دهد.

هنگام انتخاب بین شیر کارتریج اصلی Bosch Rexroth M-SR و جایگزین های سازگار، بحرانی بودن برنامه، سطوح گواهینامه مورد نیاز و در دسترس بودن پشتیبانی محلی را در نظر بگیرید. سیستم های حیاتی که نمی توانند شکست را تحمل کنند باید از تجهیزات اصلی استفاده کنند. برنامه های کاربردی کم تقاضا ممکن است محصولات سازگار را برای کاهش هزینه ها بپذیرند.

از کجا می توان خرید و اطلاعات قیمت

دریچه کارتریج M-SR بسته به موقعیت مکانی و مقدار مورد نیاز شما از طریق چندین کانال در دسترس است. Bosch Rexroth یک فروشگاه آنلاین رسمی در [store.boschrexroth.com] (http://store.boschrexroth.com/) دارد که در آن تنظیمات استاندارد ظرف یک تا سه روز ارسال می‌شود. شماره قطعه از فرمت خاصی پیروی می کند، مانند R900350797 برای شیر زاویه ای NG 30 KE با فنر 0.5 بار.

توزیع کنندگان مجاز مانند BuyRexroth شیر کارتریج M-SR را با قیمت شفاف و گزینه های ارسال در سراسر جهان ارائه می دهند. این توزیع کنندگان معمولاً اندازه های معمولی را در اختیار دارند و می توانند پیکربندی های ویژه را مستقیماً از کارخانه سفارش دهند. زمان تحویل قطعات استاندارد معمولاً کوتاه است، در حالی که مشخصات سفارشی ممکن است به چندین هفته نیاز داشته باشد.

قیمت بسته به اندازه و پیکربندی شیر به طور قابل توجهی متفاوت است. اندازه های کوچکتر مانند NG 6 معمولاً بین 50 تا 80 دلار قیمت دارند، در حالی که شیرهای بزرگ NG 30 می توانند به 200 دلار یا بیشتر برسند. جایگزین‌های سازگار از تولیدکنندگان چینی ممکن است 20 تا 40 درصد قیمت پایین‌تری داشته باشند، اگرچه حداقل مقادیر سفارش ممکن است بالاتر از ارجحیت برای پروژه‌های کوچک باشد.

برای کاربردهای تخصصی که نیاز به مهر و موم FKM یا فشارهای ترک غیر استاندارد دارند، درخواست قیمت مستقیم از توزیع کنندگان یا سازنده اغلب بهترین نتایج را به همراه دارد. پشتیبانی فنی می تواند به تأیید اینکه پیکربندی شیر کارتریج انتخابی M-SR با الزامات برنامه قبل از خرید مطابقت دارد کمک کند.

ملاحظات طراحی برای یکپارچه سازی سیستم

ادغام شیر کارتریج M-SR در یک سیستم هیدرولیک نیاز به توجه دقیق به طراحی منیفولد و طرح مدار دارد. شیر در یک حفره استاندارد نصب می شود که باید با ابعاد دقیق ماشین کاری شود. کار با تامین کنندگان منیفولد که از استاندارد ZN 10001 پیروی می کنند، تناسب و عملکرد مناسب را تضمین می کند.

جهت جریان از طریق شیر کارتریج M-SR باید با طراحی مدار هماهنگ باشد. فلش روی بدنه شیر یا نماد کاتالوگ جهت جریان آزاد را نشان می دهد. نصب سوپاپ به عقب تمام جریان را مسدود می کند، بنابراین تأیید در هنگام مونتاژ مهم است. برخی از مهندسان برای جلوگیری از خطاهای نصب، بلوک منیفولد را با فلش های جهت جریان علامت گذاری می کنند.

محاسبات افت فشار باید ویژگی های شیر را در نرخ های جریان مورد انتظار در نظر بگیرد. در حالی که افت فشار از طریق شیر کارتریج M-SR معمولاً در مقایسه با سایر محدودیت‌های مدار کوچک است، برنامه‌های کاربردی با جریان بالا از انتخاب اندازه بزرگتر بعدی برای به حداقل رساندن اتلاف انرژی و تولید گرما سود می‌برند.

انتخاب فشار ترک بر مقاومت جریان رو به جلو و نیروی آب بندی معکوس تأثیر می گذارد. برنامه هایی که به حداقل مقاومت رو به جلو نیاز دارند باید از فشار ترک خوردگی کمتری مانند 0.2 بار یا حتی نسخه بدون فنر استفاده کنند. سیستم هایی که باید فشار را در برابر بارهای مختلف حفظ کنند، از فشارهای ترک بالاتری بهره می برند که آب بندی قوی تری را ایجاد می کند.

چرخه دما و سازگاری سیال باید در مرحله طراحی تأیید شود. اگر سیستم دمای شدید را مشاهده کند یا از مایعات ویژه استفاده کند، تأیید سازگاری مواد آب بندی از خرابی زودرس جلوگیری می کند. گزینه مهر و موم FKM مقاومت شیمیایی را برای کاربردهایی که شامل مواد افزودنی تهاجمی یا دماهای بالا هستند افزایش می دهد.

نتیجه گیری

شیر کارتریج Bosch Rexroth M-SR عملکرد قابل اعتماد شیر چک را در یک بسته فشرده مناسب برای سیستم های هیدرولیک فشار بالا ارائه می دهد. طراحی کارتریج پیچ در آن نصب را ساده می کند و در عین حال مسیرهای نشتی خارجی را حذف می کند. محدوده اندازه‌ها از NG 6 تا NG 30 نیازمندی‌های جریان از سیلندرهای کوچک تا مدارهای صنعتی بزرگ را پوشش می‌دهد.

انتخاب درست پیکربندی شیر کارتریج M-SR شامل تطبیق اندازه شیر با الزامات جریان، انتخاب فشار ترک مناسب برای کاربرد و تأیید سازگاری آب بندی با شرایط عملیاتی است. عمر مفید عالی و حداقل نیازهای تعمیر و نگهداری، این شیر را به انتخابی مقرون به صرفه در طول عمر سیستم تبدیل کرده است.

چه طراحی یک مدار هیدرولیک جدید و چه جایگزینی اجزای موجود، درک قابلیت ها و الزامات نصب شیر کارتریج M-SR به اطمینان از اجرای موفقیت آمیز کمک می کند. در دسترس بودن گسترده و سابقه کاربرد گسترده، اطمینان را در تعیین این جزء هیدرولیک اثبات شده فراهم می کند.
