شیر چند طرفه مرکز Huade's Open Center یک شیر هیدرولیک ویژه است. ویژگی آن این است که وقتی هسته دریچه در حالت میانی قرار دارد ، خروجی روغن هیدرولیک توسط پمپ هیدرولیک می تواند از طریق دریچه چند طرفه به مخزن روغن برگردد. شیر چند طرفه مرکز باز به طور کلی یک ساختار دریچه چند طرفه شش طرفه را اتخاذ می کند. مدار روغن اصلی خروجی پمپ هیدرولیک به دو مدار تقسیم می شود: یک مدار روغن موازی (کانال موازی) و یک مدار روغن بای پس (کانال مرکز باز). تنظیم سرعت دریچه چند طرفه مرکز باز ترکیبی از دور زدن و پرتاب ورودی روغن را به تصویب می رساند. اثر تنظیم سرعت با کنترل مقدار باز سیلندر روغن و مخزن روغن از طریق دریچه دریچه دریچه حاصل می شود.
| ویژگی های ساختاری | ساختار کلی |
| نصب و تعمیر | پیچ 2 × M8 |
| اتصال فشار | دریچه چند طرفه مرکز باز |
| دمای محیط | -40 تا +60 |
| محیط | روغن هیدرولیک معدنی |
| دامنه ویسکوزیته | 12 ~ 800mm2/s مجاز است |
| دامنه توصیه شده 20 ~ 100mm2/s | |
| دمای روغن | -15 تا 80 |
| سطح فیلتر | سطح آلودگی جامد نفت NAS1638 سطح 10 |
| حداکثر فشار کار | P = 250 بار ، t = 50bar ، a ، b = 300bar |
| جریان دارای امتیاز | 40 لیتر در دقیقه |
| سفر هسته ای دریچه | ± 6 میلی متر |
| نیروی محرکه | کمتر از 200n |
ویژگی ها:
▶ یک طرح جدایی ناپذیر را برای کنترل جهت جریان سیال در حالت های شروع ، کار و متوقف کردن اتخاذ کنید
▶ فشار به 250bar
▶ به 40 لیتر در دقیقه جریان می یابد

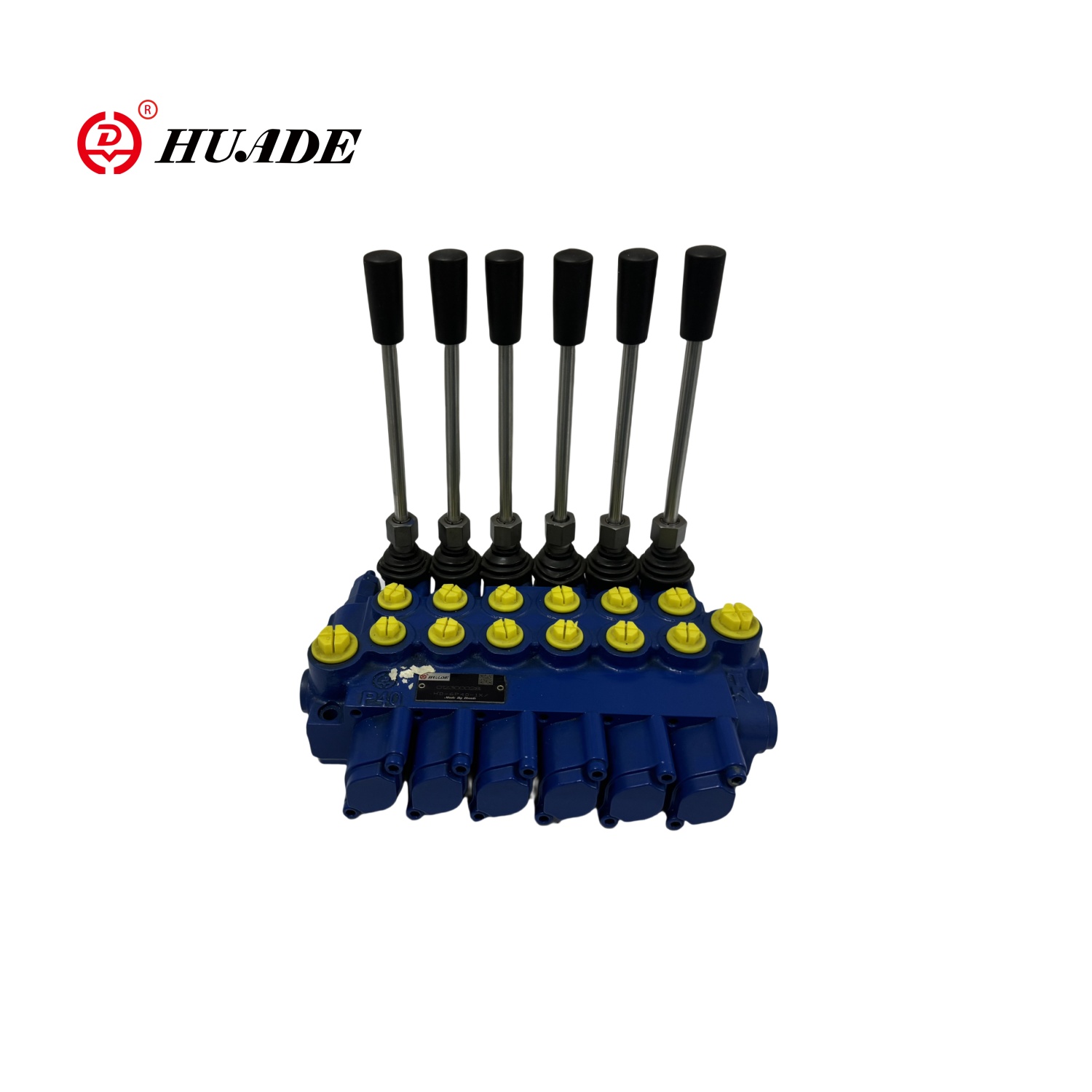

▶ ساختار انتگرال 6 واحدی
▶ نوع مرکز باز
برنامه:
شیر چند طرفه مرکز باز عمدتاً در سکوهای حفاری زغال سنگ ، جرثقیل ها و دکل های حفاری استفاده می شود.
