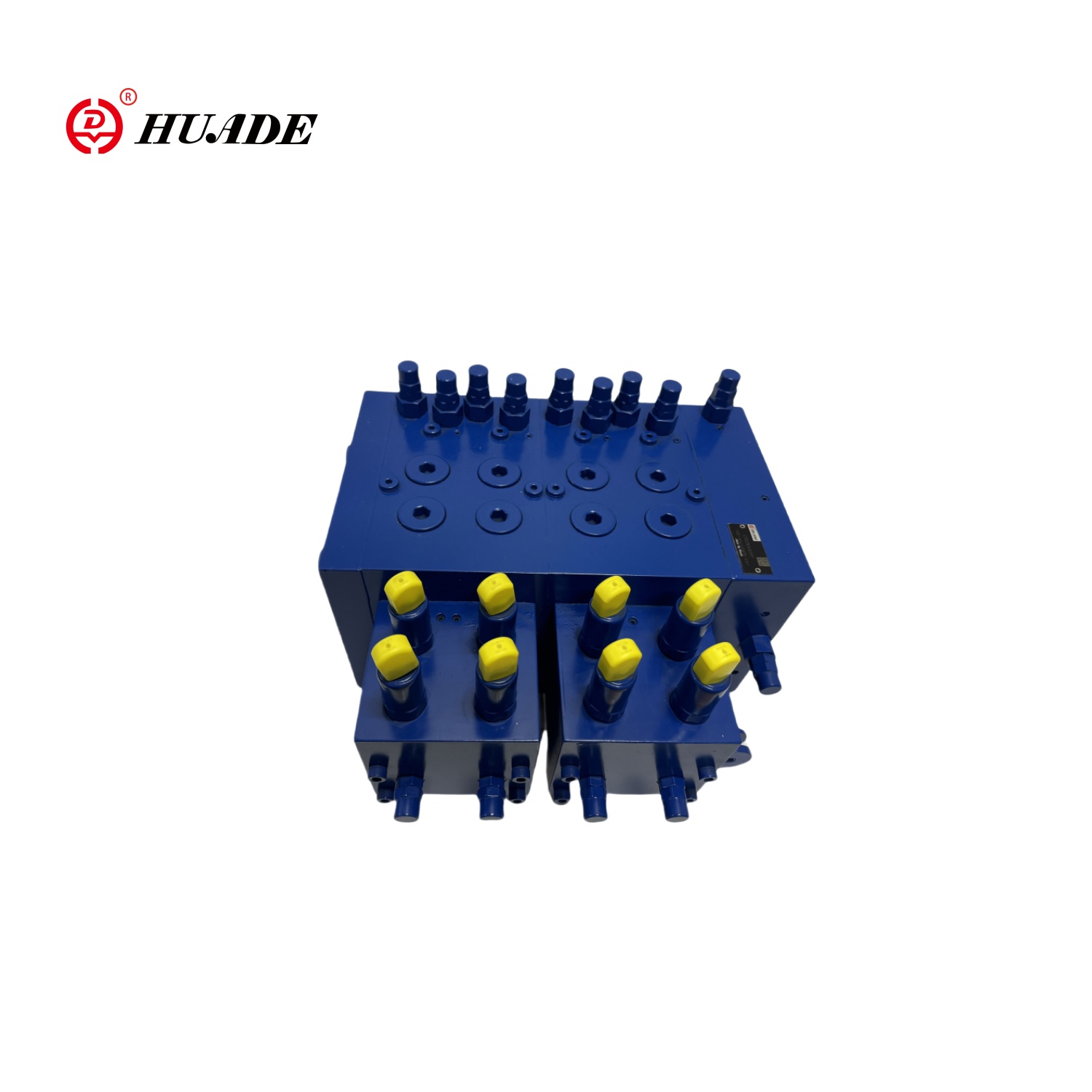

شیر چند طرفه حساس به بار ، دریچه ای است که برای تحقق عملکرد کنترل ، سیگنال های تغییر فشار ، جریان و قدرت را به شیر می دهد. این می تواند به طور خودکار جریان را با توجه به تغییر بار تنظیم کند تا ثبات و کارآیی سیستم را حفظ کند. شیر چند طرفه حساس به بار معمولاً مجهز به سنسور فشار برای نظارت بر تغییرات فشار هیدرولیکی در سیستم در زمان واقعی است.
| به طور کلی | ||
| محل نصب | بدون نیاز | |
| بندر | موضوع لوله IS0228/1 | |
| وزن | ورودی روغن (سمت) （کیلوگرم | 7 |
| دریچه جهت دار ، هیدرولیک （کیلوگرم | 7.1 | |
| شیر جهت دار ، الکترو هیدرولیک （کیلوگرم | 7.5 | |
| پایان （کیلوگرم | 5.8 | |
| روغن هیدرولیک و دامنه دمای محیط (℃) | -20 تا 80 | |
| وابسته به هیدرولیکی | ||
| جریان | Port P Q L/Min | 300 با ورودی روغن متوسط |
| l/min | 200 با ورودی روغن جانبی | |
| بندر A 、 B Q/min | 150 با جبران کننده فشار و عملکرد نگهدارنده بار (نوع) | |
| l/min | 190 با جبران کننده فشار ، بدون عملکرد بار نگهدارنده (نوع T) | |
| l/min | 200 جبران کننده فشار (نوع C) | |
| نوار فشار اسمی P | 350 | |
| حداکثر فشار کار در هر بندر | نوار P P | 350 |
| A ، B P Bar | 420 | |
| LS P Bar | 330 | |
| نوار t p | 30 | |
| و نوار P | بدون بازگشت فشار به مخزن | |
| حداکثر فشار خلبان در هر بندر | نوار X P | 35 |
| A ، B P Bar | 35 | |
| محدوده فشار خلبان | نوار هیدرولیک | 8.5 تا 22.5 |
| نوار P Electro-Hydraulic | 6.5 تا 17.2 | |
| نیاز کنترل دیفرانسیل کنترل شیر چند طرفه | نوار P از نوع S و C | 18 |
| نوار P نوع P | 25 | |
| عملکرد شیر تسکین LS (محدوده تنظیم) نوار | 50 تا 149؟ 150 تا 330 | |
| روغن هیدرولیکی | روغن معدنی DIN51524 | |
| دامنه ویسکوزیته V mm2/s | 10 تا 380 | |
| سطح آلودگی مجاز روغن هیدرولیک | سطح 20/18/15 | |
| سطح پاکیزگی با توجه به IS04406 (c) | توصیه می شود از فیلتر با حداقل دقت تصفیه β10≥75 استفاده کنید | |
| دستگاه های الکترونیکی | ||
| دریچه کنترل خلبان برقی | شیر سوئیچینگ TM1005110 | |
| شیر متناسب TM82002 | ||

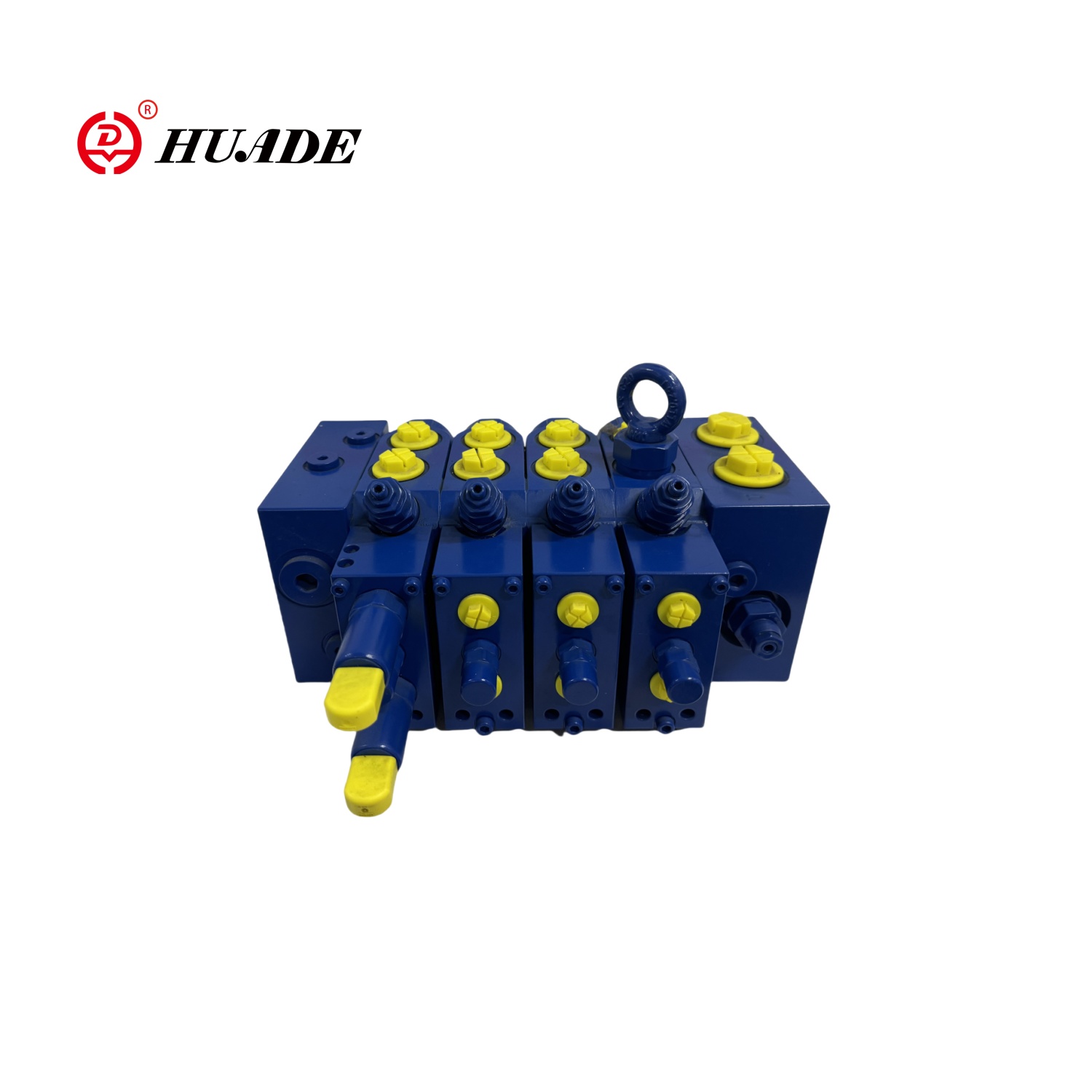

ویژگی ها:
▶ شیر جهت متناسب برای کنترل جریان مستقل از فشار بار
ساختار نوع تراشه
▶ با عملکرد جبران فشار بار
▶ تکرارپذیری بالا و هیسترزیس کم
▶ توسط محدود کننده سکته مغزی قابل تنظیم است
▶ دریچه سرریز با عملکرد پر کردن روغن
| فشار | 300BAR |
| جریان | 120 لیتر در دقیقه |
| فشار اسمی | 250bar (سمت پمپ) |
| 300bar (سمت محرک) | |
| حداکثر جریان | |
| (سمت پمپ) | 200 لیتر در دقیقه (ورودی روغن جانبی) |
| 200 لیتر در دقیقه (ورودی روغن متوسط) | |
| (طرف محرک) | 200 لیتر در دقیقه (با عملکرد نگه داشتن بار) |
| 190L/دقیقه (با جبران کننده فشار) | |
| 150 لیتر در دقیقه (با جبران کننده فشار و شیر نگهدارنده بار) |
برنامه:
شیرهای چند جانبه با سنجش بار به دلیل عملکرد عالی آنها ، مانند ماشین آلات ساختمانی ، ماشین آلات کشاورزی ، تولید صنعتی ، ماشین آلات بلند کردن و حمل و نقل ، ماشین آلات معدن ، کشتی ها و مهندسی دریایی به طور گسترده ای در بسیاری از زمینه ها مورد استفاده قرار گرفته است.
