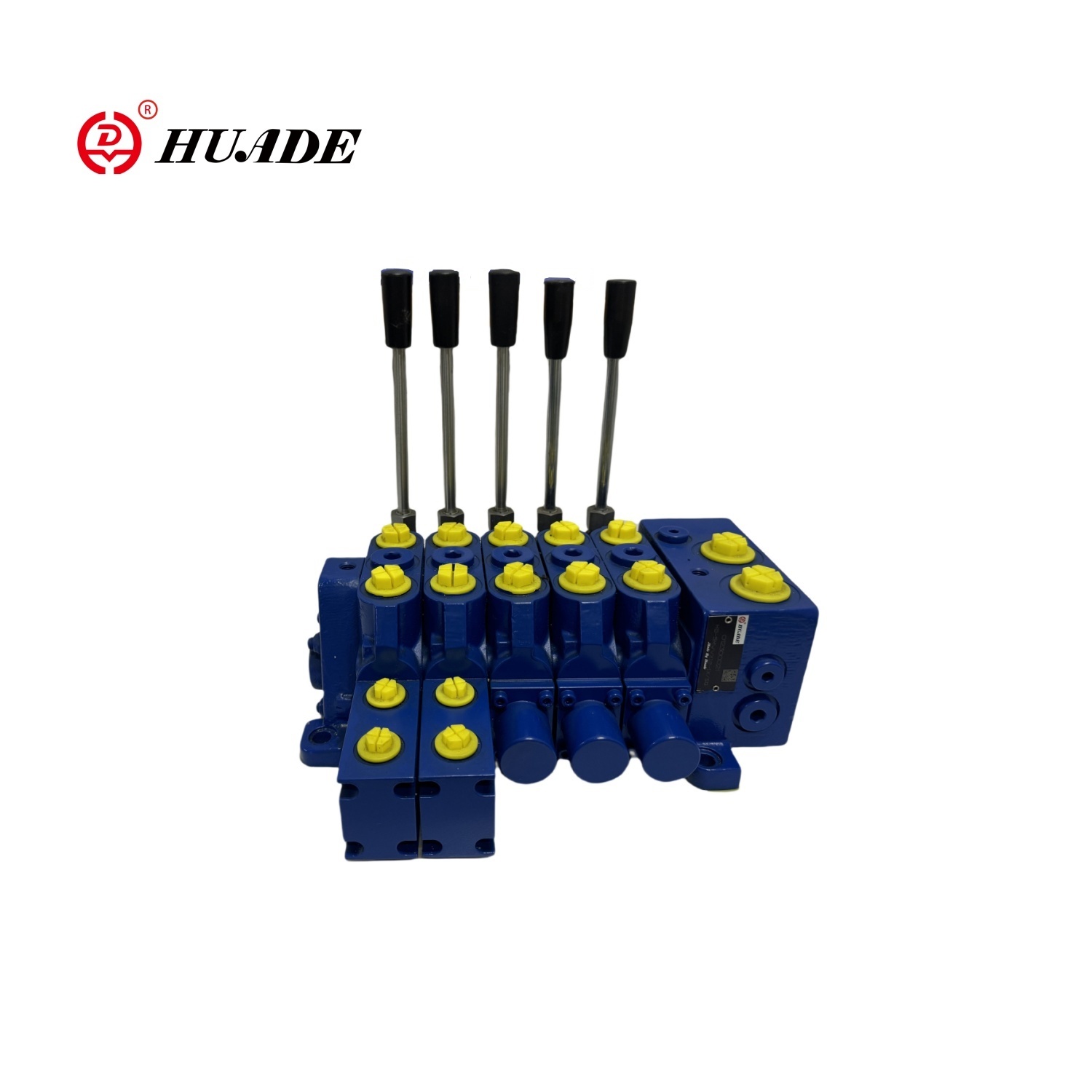

شیر چند طرفه MWVX12-1X عمدتاً در مزارع مانند ماشین آلات ساختمانی ، ماشین آلات رانندگی شمع و سایر موارد اعمال می شود. این یک تابع جبران فشار (جبران خسارت پس از سوپاپ) است. توزیع جریان یک حالت توزیع مستقل از بار ، معروف به LUDV (سنجش بار و تخلیه با دریچه های جهت دار و پمپ جابجایی متغیر) را اتخاذ می کند. در هر دو شرایط اشباع جریان و اشباع ، تمام اقدامات اجرای می توانند به طور عادی عمل کنند. این محصول یک طراحی ماژولار را اتخاذ می کند و امکان ترکیب انعطاف پذیر را با توجه به نیاز کاربر فراهم می کند.
| به طور کلی | ||||||
| وزن | دریچه چند جانبه (کیلوگرم) | 5.5 | ||||
| انتها | 1.5 | |||||
| واردات نفتی | 7 | |||||
| محل نصب | هر مکانی | |||||
| نوع بندر روغن | اتصال موضوعی | |||||
| پارامترهای هیدرولیکی | ||||||
| جریان دارای امتیاز | ورودی روغن P (L/min) | 120 | ||||
| پورت روغن کار A ، B (L/min) | 70 | |||||
| فشار | ls (نوار) | 250 | ||||
| حداکثر فشار کار بندر روغن | P (نوار) | 250 | ||||
| A ، B (نوار) | 300 | |||||
| T (نوار) | 20 | |||||
| A ، B (نوار) | 35 | |||||
| حداکثر فشار خلبان در بندر روغن | از منحنی کنترل از 6 تا 25 بار استفاده کنید و از فشار ورودی روغن اطمینان حاصل کنید (حداقل 3 بار) | |||||
| دامنه | ||||||
| روغن هیدرولیکی | DIN51524 روغن معدنی یا VDMA24569 HEES | |||||
| دامنه دمای روغن هیدرولیک (℃) | -20 تا 80 | |||||
| دامنه ویسکوزیته v mm2/s | 10 تا 380 | |||||
| سطح آلودگی مجاز روغن هیدرولیک | سطح 20/18/16 | |||||
| سطح پاکیزگی با توجه به IS04406 (c) | توصیه می شود از فیلتر با حداقل دقت تصفیه β10≥75 استفاده کنید | |||||
| راهنمای درخواست | درگاه روغن مدار | |||||
| P ، T (A) | P ، T (ها) | m ، ls | A ، B ، P3 | الف ، ب | ||
| گشتاور سفت کننده لوله (NM) | 50 | 70 | 20 | 50 | 20 | |
| تنظیم فشار سیستم | تنظیم توسط شیر تسکین فشار LS | |||||
| توجه: بلوک دریچه را مستقیماً با مایع تحت فشار اسپری نکنید | ||||||
ویژگی ها:
| فشار | 300BAR |
| جریان | 120 لیتر در دقیقه |
| فشار اسمی | 250bar (سمت پمپ) |
| 300bar (سمت محرک) |
1. توزیع جریان مستقل از فشار (LUDV)
برای پمپ های متغیر/برای پمپ های جابجایی ثابت
شیر نگهدارنده بار داخلی
تابع بارگیری
ویژگی های پاسخ خوب
3. ارزش اوج را کاهش دهید
4.flushing و خنک کننده
5. خطر کاویتاسیون
6. ساختار چیپ: ورودی روغن ؛ می توان از طریق اتصال تراشه (حداکثر 8 اتصال از یک طرف ، حداکثر 16 اتصال با اتصال میانی) گسترش یافت.
فرم کنترل 7. کنترل: کنترل هیدرولیک ؛ کنترل جریان دستی ؛ کنترل ترکیب هیدرولیک و دستی
8. جبران فشار بار ؛ تکرارپذیری بالا ؛ هیسترزیس کم
9. محدود کننده سکته مغزی هسته ای می تواند برای تنظیم جریان استفاده شود
10. شیر تسکین بار: دریچه کارتریج جمع و جور با اندازه بزرگ با عملکرد دوباره پر کردن روغن
11.LS عملکرد محدود کننده فشار: برای کل دریچه چند طرفه استفاده می شود
برنامه:
شیر چند طرفه MWVX12-1X عمدتاً در مزارع مانند ماشین آلات ساختمانی ، ماشین آلات رانندگی شمع و سایر موارد اعمال می شود.
