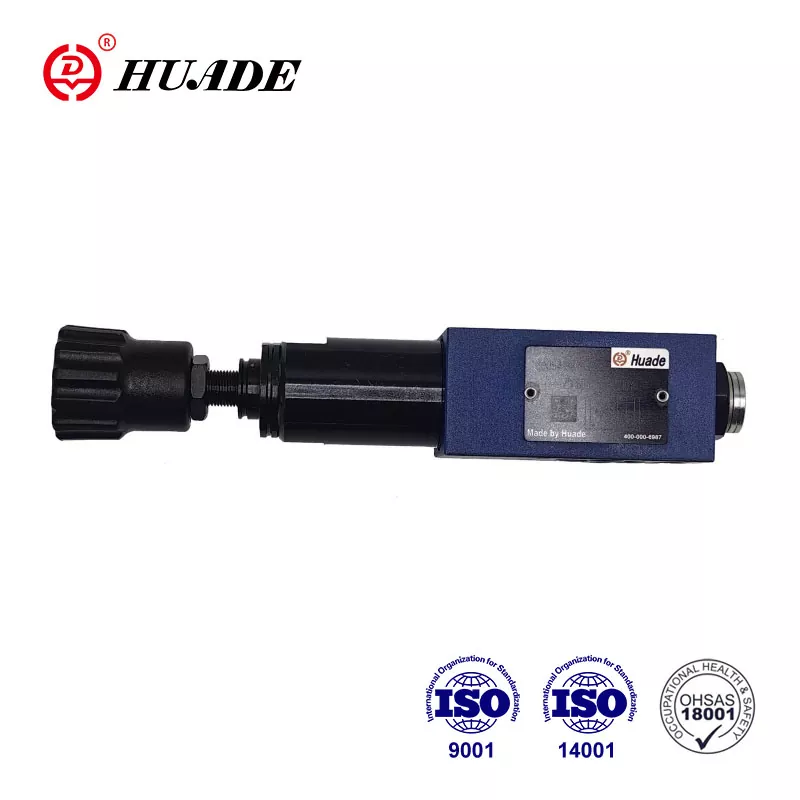

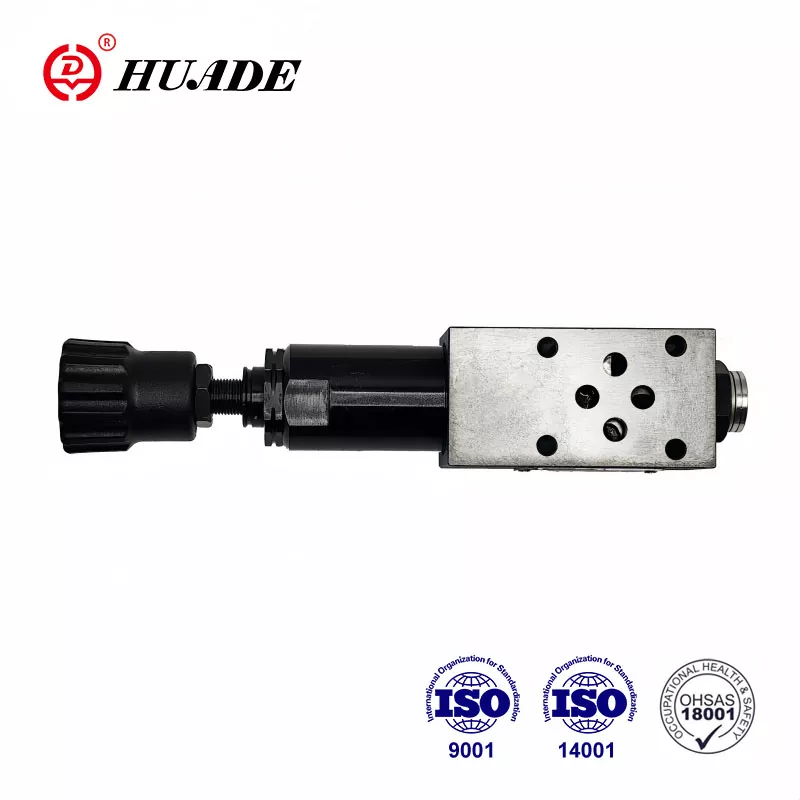

دریچه های کاهش فشار Huade® همیشه به استانداردهای بین المللی رسیده اند. Huade Hydraulic از منابع داخلی فراوان برای کنترل هزینه ها به منظور تأمین محصولات هیدرولیک با قیمت مناسب استفاده می کند. کاهش فشار دریچه ZDR 6 DP0 می تواند برای کاهش فشار سیستم های هیدرولیک استفاده شود.
|
مایع فشار |
روغن معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
|
محدوده فشار مایعات فشار (℃) |
-30 تا +80 |
|
دامنه ویسکوزیته (میلی متر/ثانیه) |
10 ~ 800 |
|
درجه آلودگی سیال |
یک فیلتر با حداقل میزان احتباس β10> 75 توصیه کنید |
|
حداکثر پورت فشار عملیاتی P (MPA) |
تا 30 |
|
فشار ثانویه (خروجی) (MPA) |
تا 4 |
|
پورت های فشار پشت T (y) (MPA) |
حداکثر 16 |
|
max.flow (l/min) |
حداکثر 7 |
ویژگی ها:
▶ طراحی صفحه ساندویچ
برنامه:
نوع شیر ZDR 6 DPO برای کاهش فشار سیستم استفاده می شود.
شیرهای کاهش فشار نوع ZDR 6 dpo ... 40b/40mym شیرهای کاهش دهنده فشار از طراحی صفحه ساندویچ هستند. این شیر در اصل از مسکن (1) ، قرقره کنترل (2) ، صندلی بهاری فشرده سازی (3) و بهار فشرده سازی (4) تشکیل شده است.
در حالت استراحت ، دریچه به طور معمول باز است و سیال می تواند از بندر P به پورت P1 بدون مانع جریان یابد. فشار در بندر P1 در همان زمان در منطقه قرقره مقابل بهار فشرده سازی (4) موجود است. هنگامی که فشار در بندر P1 از سطح فشار تعیین شده در آن فراتر می رود
بهار فشرده سازی (4) قرقره کنترل (2) در مقابل فنر فشرده سازی (4) به موقعیت کنترل حرکت می کند و فشار تنظیم شده را در بندر P1 ثابت نگه می دارد.
اگر فشار در بندر P1 به دلیل نیروهای خارجی بیشتر شود ، قرقره کنترل (2) هنوز به سمت چشمه فشرده سازی منتقل می شود (4).
مایعات کافی سپس برای جلوگیری از افزایش بیشتر فشار به مخزن جریان می یابد. محفظه بهار همیشه از طریق حفاری به بندر T (y) به مخزن خارجی تخلیه می شود.
ساختار Zdr 6 dpo ...- 40b
نمادهای Zdr 6 dpo ...- 40b
