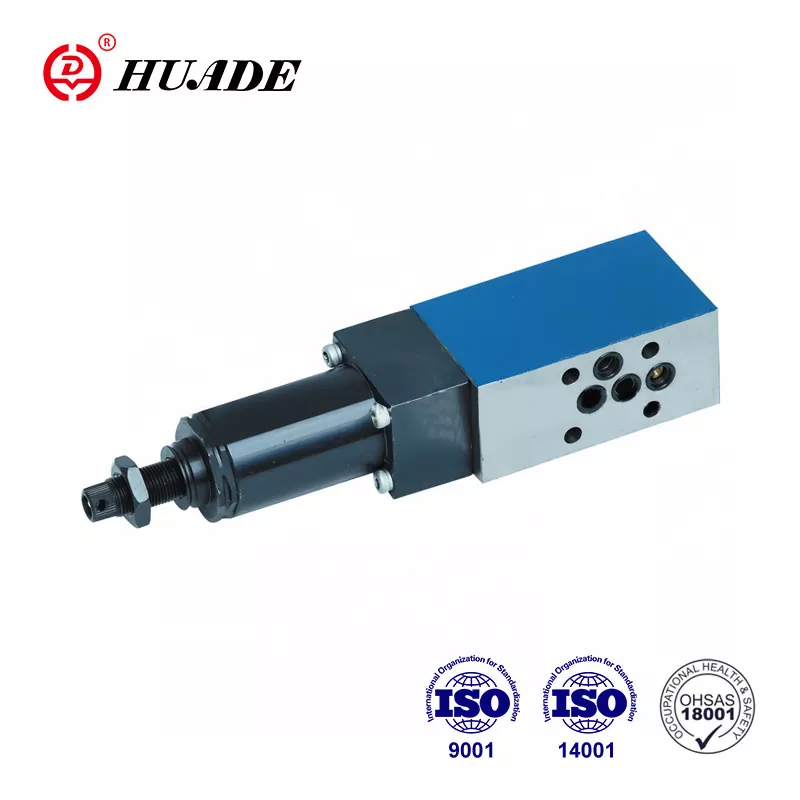

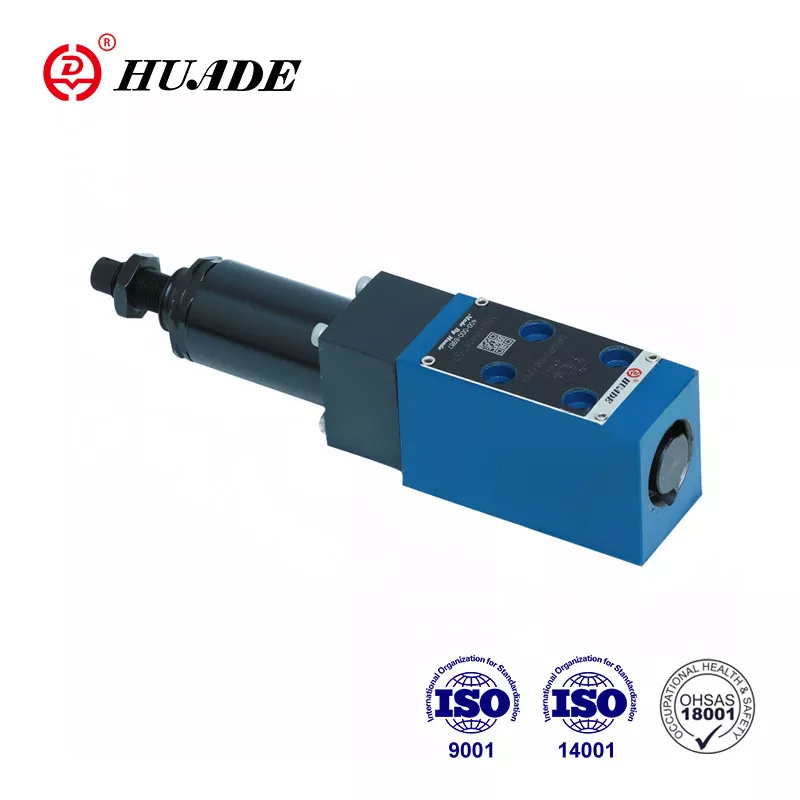

سوپاپ کاهش فشار DR 5 DP برای کنترل فشار در سیستم هیدرولیک استفاده می شود. به دلیل معرفی فناوری رکسروت ، دریچه های کاهش فشار سری Huade® DR 5 DP می توانند جایگزین همان نوع رکسروت شوند. Huade Hydraulic دارای یک سیستم آزمایش دقیق برای اطمینان از کیفیت بالای محصولات خود است. سری دریچه های کنترل فشار به طور گسترده در سیستم هیدرولیک دریایی استفاده می شود.
|
Max.Operating Pressure (Port P) (MPA) |
تا 31.5 |
|
حداکثر فشار ثانویه (بندر A) (MPA) |
حداکثر 21.0 ؛ بدون دریچه غیر برگشتی تا 31.5 |
|
Max.back Pressure (پورت T (Y)) (MPA) |
تا 6.0 |
|
max.flow (l/min) |
تا 15 |
|
روغن معدنی مایع فشار |
روغن معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
|
دامنه ویسکوزیته (میلی متر/ثانیه) |
10 ~ 800 |
|
محدوده فشار مایعات فشار (℃) |
-30 تا +80 |
|
درجه آلودگی (UM) |
حداکثر درجه مجاز آلودگی مایعات به NAS 1638 Class 9 است. |
|
وزن (کیلوگرم) |
تقریباً .1.0 |
ویژگی ها:
▶ نصب زیر صفحه
▶ 5 رتبه فشار
▶ 4 عناصر تنظیم
بشر دستگیره دوار
بشر پیچ را با شش ضلعی و کلاه محافظ تنظیم کنید ،
بشر دستگیره چرخشی قفل شده با مقیاس
بشر دستگیره دوار با مقیاس
▶ شیر ، اختیاری را بررسی کنید
▶ الگوی انتقال به DIN 24 340 ، فرم D ، ISO 5781 و CETOP - RP 121H
برنامه:
کاهش فشار شیر DR 5 DP برای کاهش فشار سیستم استفاده می شود.
نوع دریچه DR5 DP یک شیر کاهش فشار مستقیم 3 طرفه با عملکرد فشار فشار در سمت ثانویه است.
فشار ثانویه توسط عنصر تنظیم فشار (4) تنظیم می شود. در حالت استراحت ، دریچه به طور معمول باز است و مایع فشار می تواند از بندر P به بندر A. بدون محدودیت جریان یابد. فشار در بندر A در همان زمان ، از طریق خط کنترل (6) ، در منطقه قرقره مقابل بهار فشرده سازی (3) وجود دارد. هنگامی که فشار در بندر A از سطح فشار تعیین شده در فنر فشرده سازی (3) فراتر رود ، قرقره کنترل (2) به سمت موقعیت کنترل حرکت می کند و فشار تنظیم شده را در بندر ثابت نگه می دارد.
روغن کنترل و خلبان از طریق خط کنترل (6) از بندر A گرفته می شود.
اگر فشار در بندر A به دلیل نیروهای خارجی بر روی محرک هنوز افزایش یابد ، قرقره کنترل (2) همچنان به سمت چشمه فشرده سازی حرکت می کند (3).
این امر باعث می شود که یک مسیر جریان در بندر A از طریق زمین کنترل (8) در قرقره کنترل (2) به مخزن باز شود. مایعات فشار کافی سپس به مخزن جریان می یابد تا از افزایش بیشتر فشار جلوگیری شود.
محفظه بهار همیشه از طریق بندر T (y) به مخزن بیرونی تخلیه می شود.
برای بازگشت آزاد از پورت A به پورت P یک شیر چک اختیاری (5) قابل نصب است.
ساختار DR 5 dp 3 10b
نمادهای DR 5 DP
