آیا تا به حال فکر کرده اید که چگونه ماشینهای مدرن آیا می توان مایعات را به طور دقیق کنترل کرد؟ آیا این یک دستگاه تهویه پزشکی است مقدار دقیق اکسیژن به بیمار یا یک بازوی رباتیک که با باورنکردنی حرکت می کند صحت ، راز غالباً در چیزی به نام a نهفته است دریچه متناسب.
این راهنمای جامع با درک اینکه خوانندگان مختلف نیازهای اطلاعاتی بسیار متفاوتی دارند ، از چهار دیدگاه حرفه ای مجزا برخورد می کند. این که آیا شما یک مبتدی کنجکاو هستید که سعی در درک اصول اولیه دارید ، یک مهندس که به دنبال مشخصات فنی است ، یک متخصص خرید و فروش تأمین کنندگان یا یک ناظر صنعت که آخرین روندها را ردیابی می کند ، ما محتوای خود را به طور خاص برای نقش و الزامات شما تنظیم کرده ایم.
دریچه متناسب نوعی دریچه است که می تواند به طور مداوم فشار هیدرولیک یا پنوماتیک را بر اساس سیگنال الکتریکی ورودی تنظیم کند - دقیقاً مانند یک شیر آب که جریان را تنظیم می کند ، نه فقط روشن یا خاموش می شود.

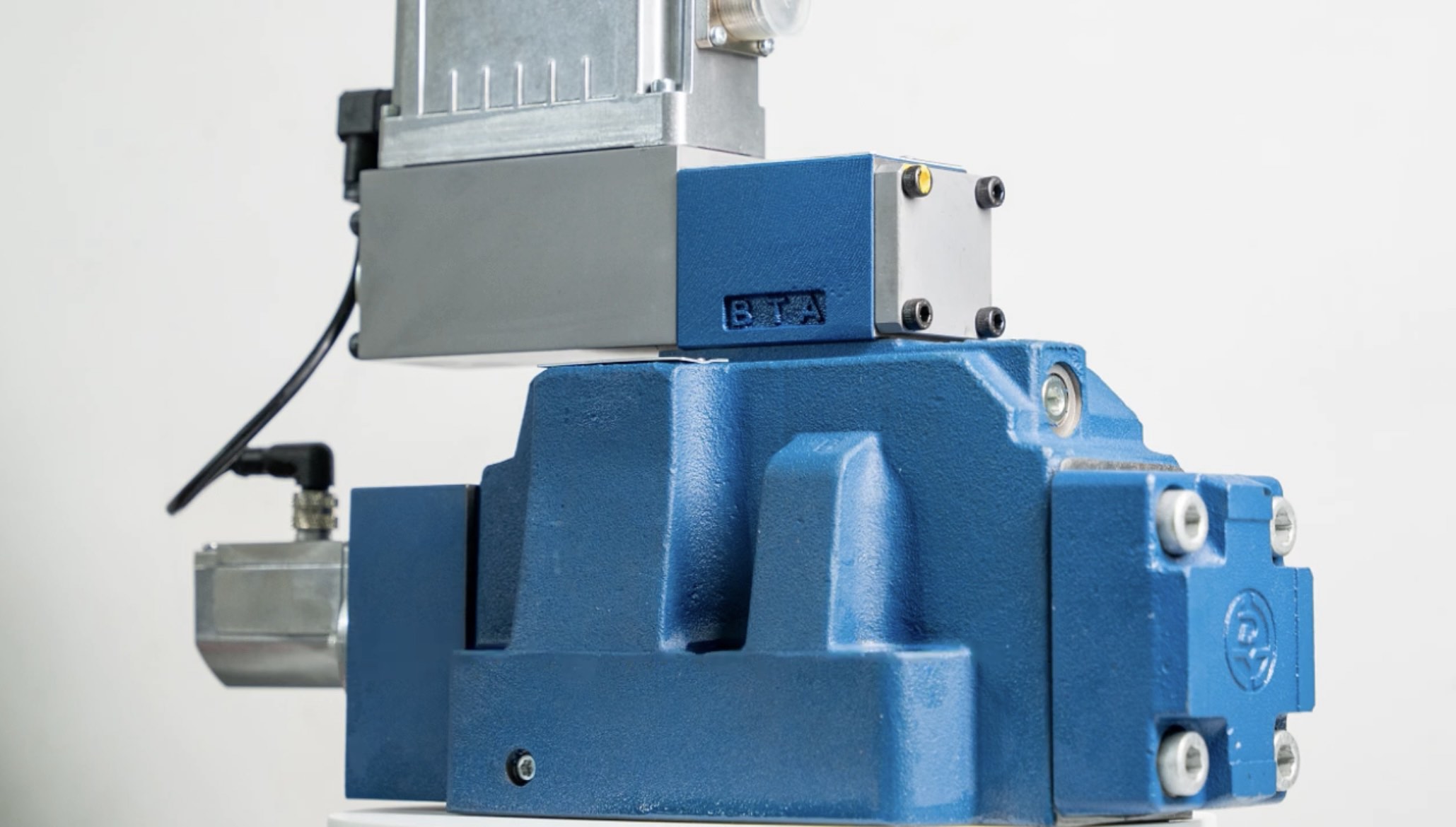

A دریچه متناسبهوشمند است دستگاهی که جریان ، فشار یا جهت مایعات را کنترل می کند (مایعات یا گازها) با دقت باورنکردنی. مانند یک شیر آب پیشرفته به آن فکر کنید که می تواند به هر موقعیتی بین کامل و کاملاً خاموش باز و نزدیک باشد.
برخلاف دریچه های منظم/خاموش که مانند کار می کنند سوئیچ های سبک (چه روشن یا خاموش) ، دریچه های متناسب بیشتر شبیه کمرنگ تر کار می کنند سوئیچ ها آنها می توانند بر اساس هر سطح بین 0 تا 100 ٪ تنظیم کنند سیگنال الکتریکی آنها دریافت می کنند.
تصور کنید که سعی می کنید یک لیوان آب پر کنید با شیلنگ آتش که فقط دو تنظیمات دارد: کاملاً خاموش یا انفجار کامل. این همان چیزی است که مانند تلاش برای انجام کارهای دقیق فقط با دریچه های روشن/خاموش است. دریچه های متناسب کنترل مورد نیاز ما را به ما می دهد:
بیایید این دو نوع دریچه را با هم مقایسه کنیم کنار هم:
|
نشان |
دریچه متناسب |
دریچه روشن/خاموش |
|
کنترل کردن |
متغیر (0-100 ٪) |
باینری (0 ٪ یا 100 ٪) |
|
دقت |
بسیار زیاد (1-5 ±) |
محدود (10-20 ±)) |
|
نوع سیگنال |
آنالوگ (0-10 ولت ، 4-20ma) |
دیجیتال (روشن/خاموش) |
|
پاسخ |
صاف و تدریجی |
سریع اما ناگهانی |
|
هزینه |
بالاتر |
پایین |
|
بهترین برای |
برنامه های دقیق |
کارهای روشن/خاموش ساده |
به این روش فکر کنید:اگر نیاز به پارک کردن یک ماشین در یک فضای تنگ دارید ، متناسب می خواهید کنترل (شتاب ملایم و ترمز). اما اگر فقط نیاز به شروع یا موتور را متوقف کنید ، یک سوئیچ روشن/خاموش کاملاً کار می کند.
جادو از طریق ترکیبی از اتفاق می افتد قطعات الکتریکی و مکانیکی با هم کار می کنند:
روند اساسی
اجزای کلیدی
در اینجا قسمت های اصلی و آنچه آنها انجام می دهند وجود دارد:
|
جزء |
کار |
چگونه کمک می کند |
|
منبع تغذیه |
برق را تأمین می کند (معمولاً 24 ولت) |
کل سیستم را قدرت می دهد |
|
کنترل کننده/PLC |
سیگنال های فرمان را ارسال می کند |
به دریچه می گوید چه کاری باید انجام شود |
|
تقویت کننده |
سیگنال ها را به قدرت مناسب تبدیل می کند |
اطمینان حاصل می کند که solenoid درست می شود قدرت |
|
وابسته به جامن |
نیروی مغناطیسی ایجاد می کند |
قرقره را حرکت می دهد |
|
قرقره/پیستون |
مسیر سیال را کنترل می کند |
در واقع جریان را تنظیم می کند |
|
سنسور بازخورد |
نظارت بر موقعیت |
دقت را تضمین می کند |
ویژگی های هوشمند
دریچه های متناسب مدرن اغلب شامل موارد زیر است:
دریچه های متناسب به صورت مختلف می آیند انواع برای مشاغل مختلف:
تابع
با طرح
توسط الکترونیک
این دستگاه های همه کاره در بسیاری از آنها ظاهر می شوند صنایع:
برنامه های پزشکی
اتوماسیون صنعتی
خودرو و هوافضا
صنایع دیگر
چیزهای خوب
|
مشخصات |
دامنه معمولی |
منظورش چیست |
|
زمان پاسخ |
10-50 میلی ثانیه |
چقدر سریع واکنش نشان می دهد |
|
دقت |
1 ٪ تا 5 ± |
چقدر دقیق است |
|
دامنه فشار |
0-350 بار |
حداکثر فشار که می تواند تحمل کند |
|
دامنه دما |
-20 درجه سانتیگراد تا +80 درجه سانتیگراد |
محدودیت دمای کار |
|
زندگی |
100 میلیون چرخه |
چه مدت طول می کشد |
برای چه چیزی باید مراقب باشید
نکات مربوط به نگهداری
برای نگه داشتن دریچه های متناسب به خوبی:
س questions الات کلیدی برای پرسیدن
چک لیست
دنیای دریچه های متناسب نگه می دارد در حال تحول:
چه می آید بعدی
کنترل دیجیتال در مقابل آنالوگ
مزیت مدرن
مزایای کنترل دیجیتال:
آنالوگ سنتی:
دستگاه تهویه
یک بیمار Covid-19 به اکسیژن دقیق نیاز دارد تحویل دریچه متناسب سیگنال هایی از سنسورهای نظارت بر تنفس بیمار و جریان اکسیژن را در زمان واقعی ، به طور بالقوه صرفه جویی می کند زندگی می کند.
خط مونتاژ روباتیک
یک سازنده خودرو از سلاح های روباتیک با استفاده می کند دریچه های متناسب برای نصب شیشه جلو. دریچه ها پنوماتیک را کنترل می کنند چنگک هایی که باید شیشه را محکم اما به آرامی نگه دارند - خیلی سست و قطره می شود ، خیلی تنگ است و می شکند.
برنامه هوافضا
سیستم کنترل پرواز هواپیما از آن استفاده می کند دریچه های متناسب برای حرکت سطوح کنترل. ورودی خلبان به حرکات شیر دقیق که جریان هوا را بر روی بالها و سطوح کنترل تنظیم می کند ، امکان پرواز صاف.
مشکلات و راه حل های مشترک
شماره: دریچه پاسخ نمی دهد
علل احتمالی:
شماره: دقت ضعیف
علل احتمالی:
سرمایه گذاری اولیه در مقابل ارزش بلند مدت
در حالی که دریچه های متناسب هزینه بیشتری دارند مقدماتی ، آنها اغلب ارزش بهتری از طریق دارند:
عوامل ROI
انجام می شود و انجام نمی شود
انجام:
نکن:
دریچه های متناسب نمایانگر یک مهم است فناوری که شکاف بین کنترل روشن/خاموش ساده و پیچیده را ایجاد می کند ، مدیریت دقیق سیال. آنها عملکرد صاف و دقیق را فعال می کنند سیستم های بی شماری که هر روز به آنها اعتماد می کنیم - از تجهیزات پزشکی که نگه می دارد ما در سیستم های تولیدی که کالاهایی را که ما استفاده می کنیم ، سالم ما سالم است.
با پیشرفت فناوری ، دریچه های متناسب باهوش تر ، کارآمدتر و یکپارچه تر می شوند با سیستم های کنترل دیجیتال. برای مهندسین ، تکنسین ها و تصمیم گیرندگان کار با سیستم های برق سیال ، درک این دستگاه ها برای ایجاد سیستمهایی که فقط کاربردی نیستند بلکه برای عملکرد بهینه شده اند ، کارآیی و قابلیت اطمینان.
آیا شما در حال طراحی یک سیستم جدید هستید ، ارتقاء یک موجود موجود ، یا به سادگی سعی در درک نحوه ماشین های مدرن دستیابی به چنین دقت چشمگیر ، دریچه های متناسب به احتمال زیاد یک کلید را بازی می کنند نقش پشت صحنه. توانایی آنها در ارائه صاف ، دقیق و قابل اعتماد کنترل آنها را در دنیای خودکار به طور فزاینده ما ضروری می کند.
دفعه بعد که می بینید یک ربات در حال حرکت است فیض سیال ، بیمار که معالجه پزشکی دقیقی را کنترل می کند ، یا هواپیما به راحتی از طریق تلاطم پرواز می کند ، به یاد داشته باشید که دریچه های متناسب فقط ممکن است قهرمانان ناخوشایند باشند که همه این موارد را ممکن می سازند.
آماده برای کسب اطلاعات بیشتر در مورد کنترل سیال سیستم ها؟ راهنماهای دیگر ما در مورد هیدرولیک ، پنوماتیک و صنعتی را کاوش کنید اتوماسیون برای تعمیق درک شما از این فناوری های جذاب.
