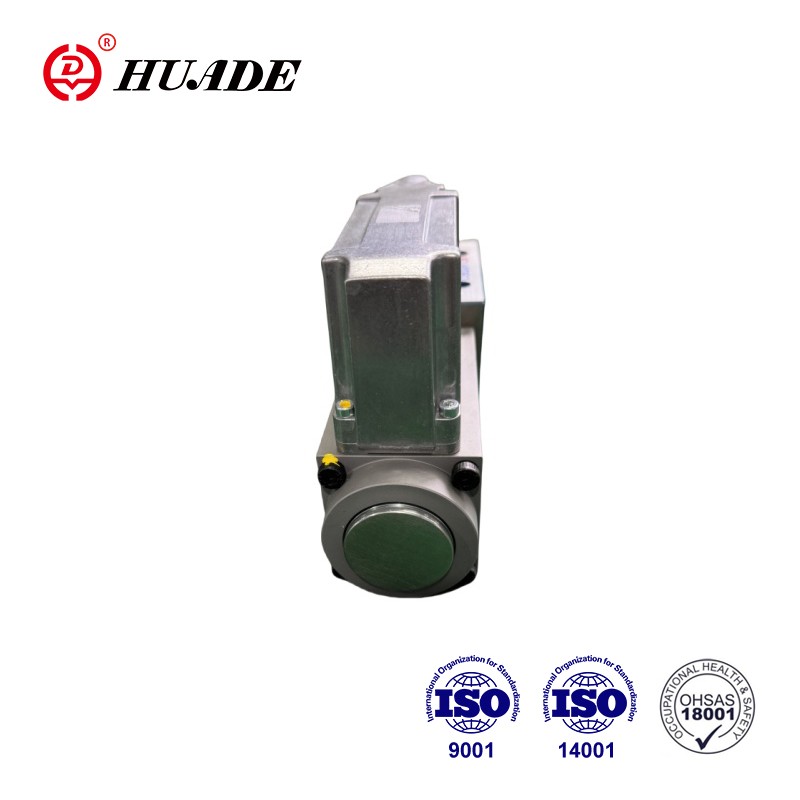

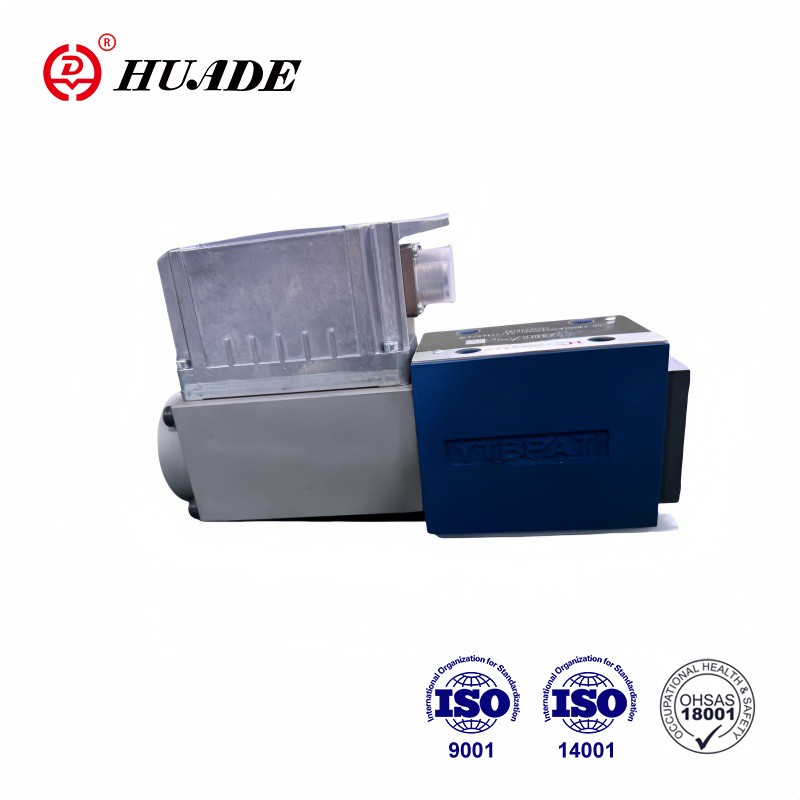

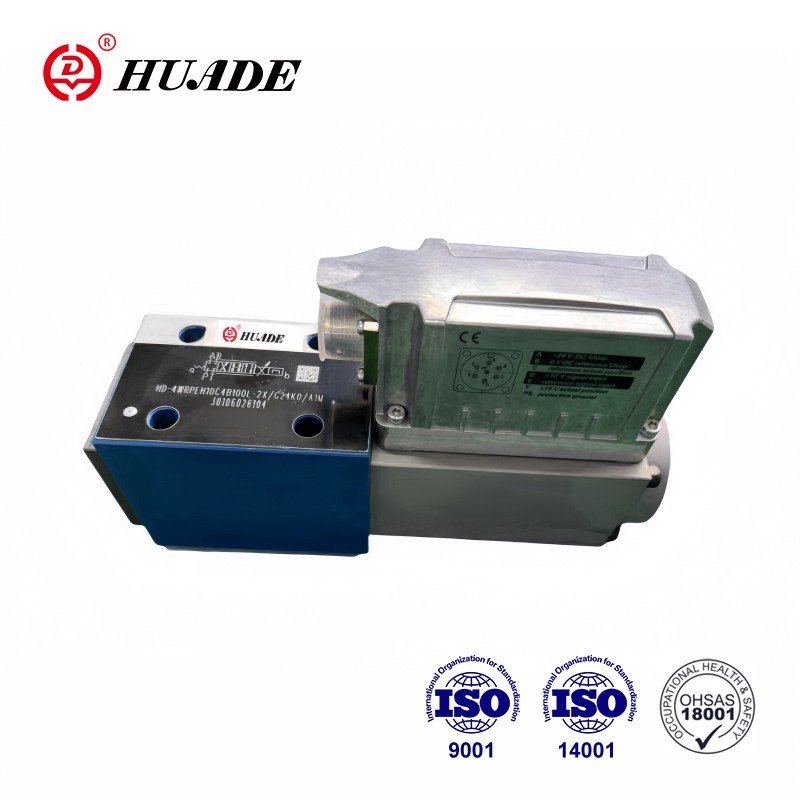

این دریچه 4WRPEH-2X یک دریچه متناسب سروو با عمل مستقیم با کنترل کننده محور دیجیتال یکپارچه و رابط FieldBus است. دو اندازه ، یعنی اندازه 6 و اندازه 10 وجود دارد. 4WRPEH-2X زیر صفحه نصب شده است. اجزای الکترونیکی یکپارچه 4WRPEH-2X مقادیر کنترل مشخص شده را با مقادیر موقعیت واقعی مقایسه می کنند. دریچه متناسب سروو به دلیل عملکرد بالا و قیمت پایین تر ، در بین مشتریان خود شهرت زیادی کسب کرده است.
| داده های فنی (برای اطلاعات بیشتر لطفاً به برگه داده مراجعه کنید!) | |||
| عمومی | از 6 | از 10 | |
| موقعیت insta1lation | در هر صورت ، برای اولویت بندی نصب افقی توصیه می شود | ||
| الگوی حمل و نقل | IS0 4401-03-02-05 | ||
| دامنه دمای کار (℃) | -20 ...+80 | ||
| دامنه دمای محیط (℃) | -20 ...+60 | ||
| وزن (کیلوگرم) | 3 | 7.8 | |
| هیدرولیک (اندازه گیری با استفاده از HLP46 ℃ = 40 ℃ 5 ℃) | |||
| مایع هیدرولیک | مطابق با DIN51524 ... 535 استاندارد است و می تواند در صورت درخواست ، رسانه های دیگری را ارائه دهد | ||
| دامنه ویسکوزیته | توصیه شده (MM2/s) | 20 ... 800 | |
| حداکثر پذیرش (MM2/s) | 10 ... 800 | ||
| دمای روغن هیدرولیک زنگ می زند (℃) | -20 ...+60 | ||
| حدا | کلاس 18/16/13 | ||
| جهت جریان | نمادهای پیچیده | ||
| برق | ||
| فاکتور مدت زمان چرخه ای | 100 (عمل مداوم) | |
| کلاس حفاظت با توجه به EN 60529 | IP65 (در صورت استفاده از اتصالات جفت گیری مناسب و به درستی نصب شده) | |
| ولتاژ عرضه | ارزش اسمی vdc | 24 |
| حداقل VDC | 21 | |
| حداکثر VDC | 36 | |
| حداکثر Ripple VSS باقیمانده | 2 (ولتاژ منبع تغذیه 23 ولت در 34 ولت است) | |
| مصرف | از 6 W | حداکثر 40 |
| از 10 W | حداکثر 60 | |
ویژگی ها:
▶ دریچه های کنترل شده مستقیم Contro1 NG6 و NG10 با پیستون کنترل کیفیت سروو و آستین
▶one-sided operation, 4/4 fail-safe position in switched off
وضعیت:
-عملکرد یکپارچه کنترل محور دیجیتال (IAC-R) برای:
control کنترل جریان حجم
control کنترل موقعیت
control کنترل فشار
punction عملکرد P/Q
● موقعیت/فشار و موقعیت را رها کنید/
مقررات برق:
● عملکرد NC (عملکرد مستقل امکان پذیر است)
-آنالوگ و رابط های دیجیتال برای مقادیر هدف و واقعی
● سنسورهای آنالوگ 4 x (+/- 10 ولت یا 4..20 میلی آمپر) یا
● 1 X سیستم اندازه گیری طول (1VS یا SSI) و 2 آنالوگ
سنسورها:
-آنالوگ بازخورد از پیش تعیین شده/ارزش واقعی (جریان یا ولتاژ) یا از طریق FieldBus
- ورودی ها/خروجی های آنالوگ/دیجیتال قابل تنظیم است
- اختیاری Canopen ، Modbus ، Ethernet/IP ، EtherCat و Profinet و سایر پروتکل های اتوبوس را می توان با PLC های اصلی ، کنترل کننده ها ، ارتباطات رایانه ای Orupper استفاده کرد
برنامه:
عملکرد سوپاپ سروو متناسب 4WRPEH-2X این است که اجزای الکترونیکی یکپارچه مقادیر کنترل مشخص شده را با مقادیر موقعیت واقعی مقایسه می کنند.
ساختار:
دریچه ها به طور عمده شامل:
▷ شیر کنترل کنترل شده مستقیم با کنترل پیستون و آستین با کیفیت سروو (1)
الکترومغناطیس متناسب با بازخورد جابجایی هسته دریچه (2)
▷ کنترل کننده محور دیجیتال یکپارچه با رابط های سنسور آنالوگ و دیجیتال و اتصال FieldBus (3)
عملکرد دریچه:
در مورد انحراف کنترل ، سیم پیچ فعال می شود. به دلیل تغییر در نیروی مغناطیسی سیم پیچ. هسته شیر Contro1 برای تنظیم در برابر چشمه مقاومت خواهد کرد. سکته مغزی دریچه و بیش از سطح مقطع فعلی. به طور مستقیم با سیگنال دستورالعمل متناسب است. هنگامی که مقدار کنترل از پیش تعیین شده 0 است ، عنصر الکترونیکی. هسته شیر کنترل را تنظیم کنید تا در برابر نیروی بهار مقاومت کند و آن را به موقعیت مرکز منتقل کند. در یک حالت غیرفعال ، بهار هسته شیر را به سمت قرار می دهد تا قرار دهد
آن را در یک موقعیت ایمن شکست.
-کنترلر محور حرکت توابع کنترل زیر را پیاده سازی می کند
• کنترل جریان حجم
• کنترل موقعیت
• کنترل فشار/نیرو
• موقعیت/فشار و موقعیت/کنترل نیرو را آزاد کنید
- مقدار فرمان می تواند از طریق رابط آنالوگ (X1) یا ورودی از طریق رابط اتوبوس X4 وارد شود
-مقدار واقعی را می توان از طریق رابط آنالوگ (X1) خوانده یا از طریق رابط اتوبوس X4 بدست آورد
- پارامترهای کنترل را می توان از طریق اتوبوس تنظیم کرد
-تشخیص گسل
اجزای الکترونیکی یکپارچه کنترل را در شرایط گسل زیر فعال می کنند ، سیم پیچ قدرت را از دست می دهد و هسته دریچه کنترل به موقعیت ایمن Fail باز می گردد.
• قطع برق
• سنسور جابجایی هسته دریچه گسل باز
• عدم موفقیت ارتباطات
• گسل مدار باز 4-20mA سیگنال باز
• نقص سنسور جابجایی خارجی
• نقص سنسور جابجایی خارجی
