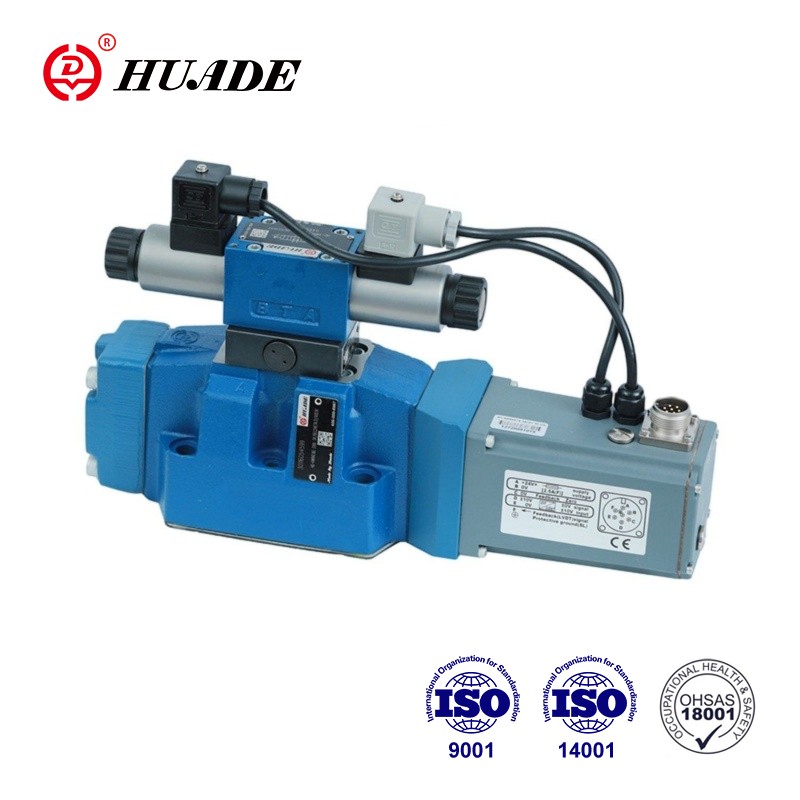

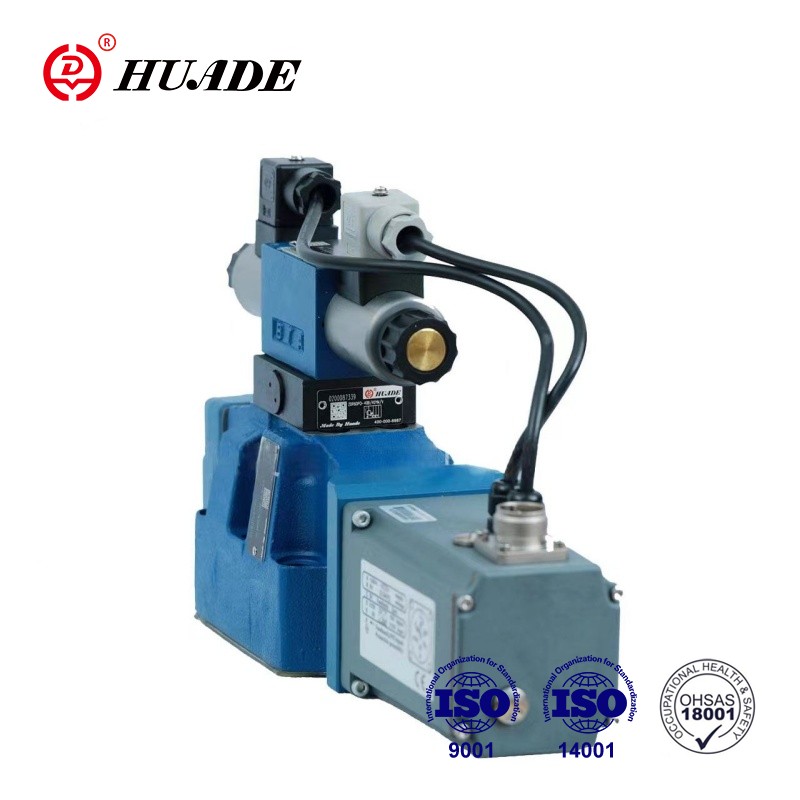

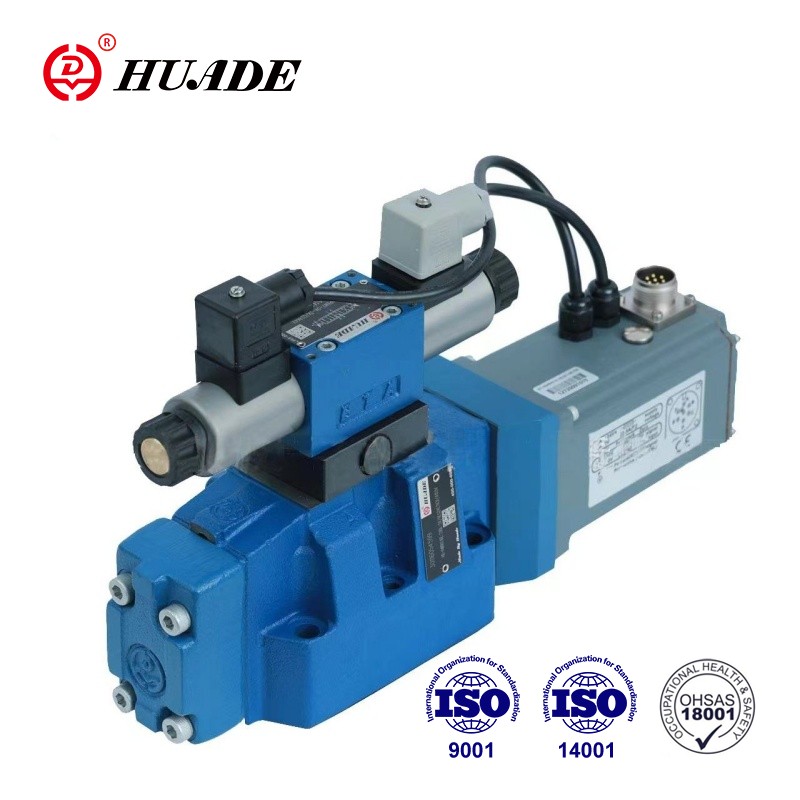

دریچه های متناسب از نوع 4WRTE، شیرهای کنترل جهتی هستند که با بازخورد موقعیت الکتریکی، الکترونیک یکپارچه (OBE) و نظارت بر موقعیت قرقره اختیاری کار می کنند. دقت بالا، پاسخ سریع و کنترل پایدار شیر متناسب WRTE-4X آن را به یک جزء کلیدی در بسیاری از سیستم های صنعتی تبدیل کرده است.
| ژنرال | ||||||
| اندازه ها | 10 | 16 | 25 | 27 | 32 | 35 |
| وزن (کیلوگرم) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| اطلاعات موقعیت نصب و راه اندازی | ترجیحا افقی | |||||
| محدوده دمای محیط (°C) | -20..+50 | |||||
| حداکثر زمان ذخیره سازی (سال) | 1 *(در صورت رعایت شرایط نگهداری، به دستورالعمل های عملیاتی 07600-B مراجعه کنید) | |||||
| مقادیر MTTF بر اساس EN ISO 13849 Years | 150 (برای اطلاعات بیشتر به برگه داده 08012 مراجعه کنید) | |||||
| تست های آن بر اساس DIN EN 60068-2-6 | 10.. 2000 هرتز / حداکثر 10 گرم / 10 سیکل / 3 محور | |||||
| تست نویز بر اساس DIN EN 60068-2-64 | 20 ... 2000 هرتز / 10 گرم بر ثانیه / 30 گرم پیک / 30 دقیقه. /3 محور | |||||
| شوک حمل و نقل مطابق DIN EN 60068-2-27 | 15 گرم / 11 میلی ثانیه / 3 شوک / 3 اکس | |||||
| گرمای مرطوب، چرخه ای، مطابق DIN EN 60068-2-30 | نوع 2 + 25 درجه سانتی گراد ... + 55 درجه سانتی گراد، 90٪ ... 97٪ رطوبت نسبی، 2 چرخه 24 ساعته | |||||
ویژگی ها:
▶طراحی برای افزایش قابلیت اطمینان و امنیت
1. جبران فشار خودکار در اتاقک های کنترل مرحله اصلی توسط شیر کنترل پایلوت
2. قرقره مرحله اصلی را در موقعیت مرکزی مرکز فنر و/یا در موقعیت افست کنترل کنید
3.به صورت اختیاری با نظارت بر موقعیت قرقره
▶ انعطاف پذیر - مناسب برای موقعیت، سرعت و کنترل فشار
▶دقیق - حساسیت پاسخ بالا و هیسترزیس کمی
کاربرد:
شیر جهت دار متناسب WRTE-4X می تواند به طور گسترده در صنایع پتروشیمی، خودروسازی، تجهیزات هوشمند، تولید برق، صنعت متالورژی و سایر صنایع مورد استفاده قرار گیرد.
شیر WRTE-4X اساساً از 3 مجموعه اصلی تشکیل شده است:
1. محفظه (1) با قرقره کنترل مرحله اصلی (2) و نظارت بر موقعیت قرقره اختیاری (13)
2. الکترونیک یکپارچه (به صورت اختیاری با غشای محافظ الکترونیک (14)) با مبدل موقعیت القایی (3) مرحله اصلی
3. شیر کنترل پایلوت (4) با قرقره/سوکت واحد کنترل (5)، مبدل موقعیت القایی (6) و بازخورد فشار برای موقعیت مرکزی قرقره کنترل مرحله اصلی (2).
با شیر برقی های تناسبی بدون انرژی (7؛ 8) موقعیت مرکزی قرقره کنترل مرحله اصلی (2) به دلیل مرکزیت فنر (9) و برگشت فشار. کنترل قرقره کنترل مرحله اصلی (2) از طریق شیر کنترل پایلوت ( 4)← قرقره کنترل مرحله اصلی (2) به صورت تنظیم شده قرار گرفته است. کنترل قرقره کنترل شیر کنترل پایلوت (4) با تغییر نیروی برقی شیر برقی متناسب (7;8). اتصال فرمان و مقادیر واقعی در الکترونیک یکپارچه.تامین روغن پایلوت به شیر کنترل خلبان به صورت داخلی از طریق پورت P یا خارجی از طریق پورت X روغن پیلوت به صورت داخلی از طریق پورت T یا از خارج از طریق Y به مخزن برمی گردد. با مقدار دستوری O V، الکترونیک کنترل قرقره کنترل مرحله اصلی (2) در موقعیت مرکزی.
نماد از شیر جهت دار متناسب WRTE-4X
