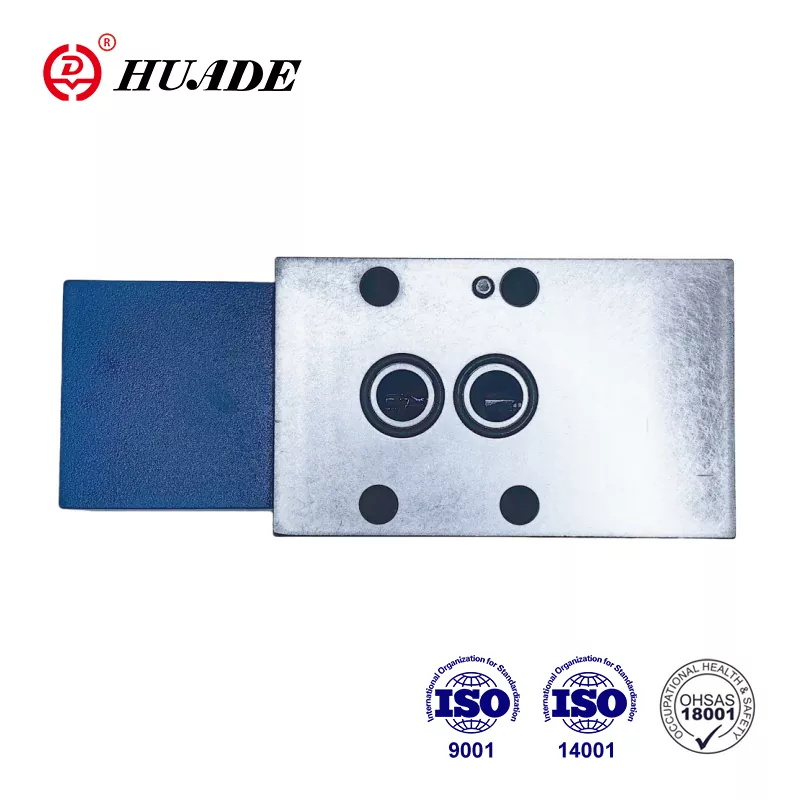

دریچه های نوع 4WRPEH 6-3X شیرهای کنترل جهت مستقیم با بازخورد موقعیت الکتریکی و الکترونیک یکپارچه (OBE) هستند. سوپاپ سروو جهت متناسب 4WRPEH 6-3X یک شیر کنترل با دقت بالا است که فناوری متناسب را با فناوری سروو ترکیب می کند. 4WRPEH 6-3X به طور گسترده ای در جریان های مختلف فرآیند و عملیات تجهیزات ، مانند سیستم های هیدرولیک در نفت ، شیمیایی ، متالورژی و سایر صنایع برای کنترل جریان های مختلف فرآیند و عملیات تجهیزات مورد استفاده قرار می گیرد.
| داده های فنی | ||
| عمومی | ||
| نوع اتصال | نصب زیر صفحه | |
| الگوی حمل و نقل | ISO 4401-03-02-0-05 | |
| وزن (کیلوگرم) | 2.9 | |
| موقعیت نصب | هیچ | |
| دامنه دمای محیط (درجه سانتیگراد) | -20… +60 | |
| دمای حمل و نقل (درجه سانتیگراد) | –30… +80 | |
| حداکثر زمان ذخیره (سال) | 1 | |
| حداکثر رطوبت نسبی (بدون تراکم) (٪) | 95 | |
| کلاس حفاظت با توجه به EN 60529 | IP65 (در صورت استفاده از اتصالات جفت گیری مناسب و به درستی نصب شده) | |
| حداکثر دمای سطح (درجه سانتیگراد) | 150 | |
| مقدار MTTFD با توجه به EN ISO 13849 (سال) | 150 (برای جزئیات بیشتر به برگه داده 08012 مراجعه کنید) | |
| تست سین مطابق DIN EN 60068-2-6 | ▶ بدون صفحه میرایی | 10 ... 2000 هرتز / حداکثر 10 گرم در 10 چرخه / 3 محور |
| ▶ با صفحه میرایی 1) | 10 ... 2000 هرتز / حداکثر 10 گرم در 10 چرخه / 3 محور | |
| آزمایش سر و صدا به DIN در 60068-2-64 | ▶ بدون صفحه میرایی | 20… 2000 هرتز / 10 گرم / 30 گرم قله / 30 دقیقه. / 3 محور |
| ▶ با صفحه میرایی 1) | 20 ... 2000 هرتز / 10 گرم / 30 گرم قله / 24 ساعت / 3 محور | |
| شوک حمل و نقل طبق Din EN 60068-27 | ▶ بدون صفحه میرایی | 15 گرم / 11 ms / 3 شوک / 3 محور |
| ▶ با صفحه میرایی 1) | 15 گرم / 11 ms / 3 شوک / 3 محور | |
| با توجه به Din EN 60068-27 شوک | ▶ با صفحه میرایی 1) | 35 گرم / 6 ms / 1000 شوک / 3 محور |
| انطباق | ▶ CE طبق دستورالعمل EMC 2014/30/EU ، آزمایش شده | و 61000-6-2 و 61000-6-3 |
| ▶ بخشنامه ROHS | 2011/65/اتحادیه اروپا | |
| وابسته به هیدرولیکی | ||||||
| حداکثر فشار عملیاتی | ▶ پورت های A ، B ، P (نوار) | 350 | ||||
| ▶ پورت T (نوار) | 250 | |||||
| مایع هیدرولیک | به جدول 7 مراجعه کنید | |||||
| دامنه ویسکوزیته | ▶ توصیه شده (MM2/s) | 20… 100 | ||||
| ▶ حداکثر پذیرش (MM2/s) | 10… 800 | |||||
| دامنه دمای سیال هیدرولیک (از طریق پرواز) (درجه سانتیگراد) | -20… +70 | |||||
| حداکثر درجه قابل قبول آلودگی مایعات هیدرولیک. کلاس پاکیزگی مطابق ISO 4406 (ج) | کلاس 18/16/13 3) | |||||
| جریان امتیاز (∆P = 35 بار در هر لبه کنترل) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| محدودیت استفاده (∆P) با توجه به انتقال به عدم موفقیت (مقادیر اعمال شده در لبه خلاصه) | ▶ نمادهای C3 ، C5 ، C (نوار) | 350 | 350 | 350 | 350 | 160 |
| ▶ نمادهای C1 ، C4 (نوار) | 350 | 350 | 280 | 250 | 100 | |
ویژگی ها:
▶ قابل اعتماد - طراحی اثبات شده و قوی
▶ ایمن-موقعیت ایمن از قرقره کنترل در شرایط خاموش
▶ انرژی -اثر - بدون تقاضای روغن خلبان
▶ با کیفیت بالا - قرقره و آستین را در کیفیت سروو کنترل کنید
▶ انعطاف پذیر - مناسب برای موقعیت ، سرعت و کنترل فشار
▶ دقیق - حساسیت به پاسخ بالا و هیسترزیس کمی
▶ رابط IO-Link ، اختیاری. استفاده از شیر با IO-Link به عنوان یک عنصر خاموش تا طبقه 3 ، PL D مطابق با EN 13849-1.
برنامه:
متناسب متناسب Servo Valve 4WRPEH 6-3X به طور گسترده ای در زمینه اتوماسیون صنعتی ، توربین های بادی ، کنترل ماشین آلات ، ماشین آلات مهندسی ، هوافضا ، کشتی سازی و مهندسی دریایی استفاده می شود.
تنظیم
شیر پاسخ HD-4WRPEH به طور عمده شامل موارد زیر است:
▶ مسکن دریچه با قرقره کنترل و آستین در کیفیت سروو (1)
sol سولنوئید را با مبدل موقعیت کنترل کنید (2)
(به صورت اختیاری با غشای محافظت از الکترونیک (5))
▶ الکترونیک روی صفحه (OBE) (3) با رابط آنالوگ یا لینک IO (4) (به صورت اختیاری با میرایی
صفحه (6))
عمل
الکترونیک یکپارچه (OBE) مقدار دستور مشخص شده را با مقدار واقعی موقعیت مقایسه می کند. در صورت انحراف کنترل ، سولنوئید سکته مغزی فعال می شود. با توجه به نیروی الکترونوئید تغییر یافته ، قرقره کنترل در مقابل بهار تنظیم می شود. مقطع سکته مغزی/کنترل قرقره متناسب با مقدار فرمان کنترل می شود. در صورت پیش بینی مقدار فرمان از 0 ، الکترونیک قرقره کنترل را در مقابل بهار به موقعیت مرکزی تنظیم می کند. در شرایط غیرفعال ، چشمه به حداکثر غیرقابل تحمل است و شیر در موقعیت ناکام است.
عملکرد ایمنی (خاموش IO-Link)
با خاموش کردن ولتاژ عرضه در استاد IO-Link (کلاس B-Port) ، پین های 2 و 5 ، شیر IO-Link را می توان با خیال راحت خاموش کرد. پس از خاموش شدن ولتاژ تأمین ، قرقره کنترل شیر موقعیت از بین می رود. به منظور تضمین پیش نیاز هیدرولیک برای خاموش کردن ایمنی ، همپوشانی قرقره/آستین کنترل نیز باید در نظر گرفته شود.
همپوشانی کافی توسط نمادهای C3 ، C5 ، C4 و C1 تضمین شده است.
خاموش کردن ایمن بخشی از شیر IO-Link نیست و باید برای طراحی ایمن ماشین آلات در نظر گرفته شود.
خاموش کردن solenoid را کنترل کنید
در صورت بروز خطاهای زیر ، سولنوئیدهای کنترل توسط الکترونیک یکپارچه (OBE) انرژی می گیرند و قرقره کنترل قرار می گیرد که موقعیت ایمن را از بین می برد:
▶ پایین تر از حداقل ولتاژ تأمین
▶ فقط در رابط "F1":
- سقوط زیر حداقل مقدار فرمان فعلی 2 میلی آمپر (شامل شکستن کابل خط مقدار فرمان (حلقه فعلی))
▶ فقط در رابط "L1":
- فعال کردن غیرفعال ، قطع ارتباط (WatchDog)
-در صورت خطای داخلی IO-Link
▶ فقط در رابط "C6":
- علاوه بر این ، غیرفعال را رها کنید
صفحه میرایی "D"
صفحه میرایی دامنه شتاب را در الکترونیک های روی صفحه کاهش می دهد (فرکانس ها> 300 هرتز).
توجه:
استفاده از صفحه میرایی برای برنامه هایی با تحریک عمدتا با فرکانس پایین توصیه نمی شود
غشای محافظت از الکترونیک "-967"
برای جلوگیری از تشکیل میعانات در محفظه الکترونیک یکپارچه (OBE) ، می توان از یک غشای حفاظت از الکترونیک (5) استفاده کرد.
برای استفاده از شرایط استاندارد در صنعت با رطوبت هوای بالای محیط و تغییرات قابل توجه دمای چرخه ای (به عنوان مثال در فضای باز) توصیه می شود.
نمادهای سوپاپ سروو جهت متناسب 4WRPEH 6-3X
