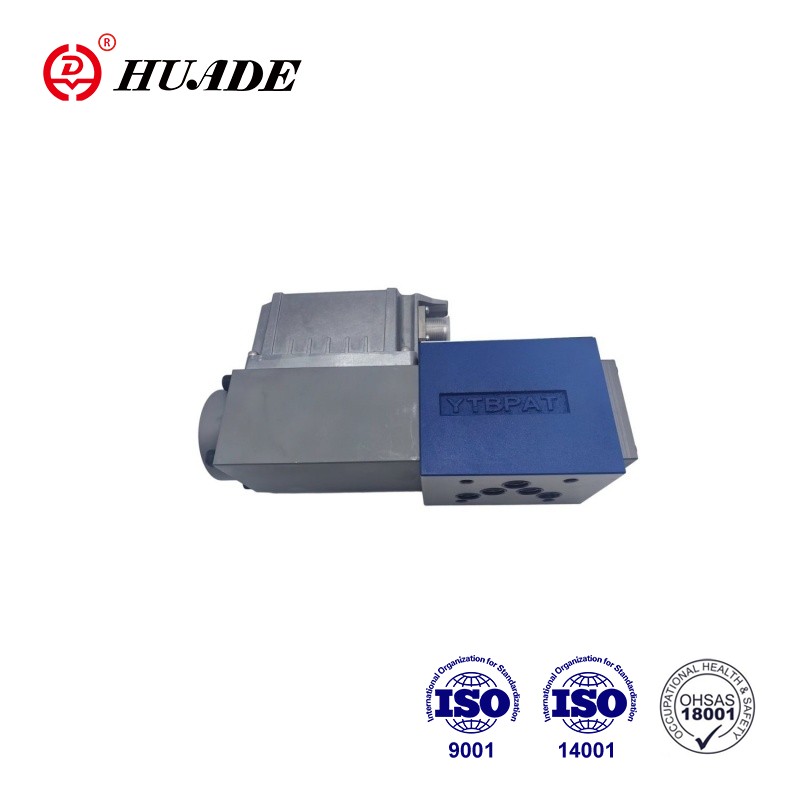

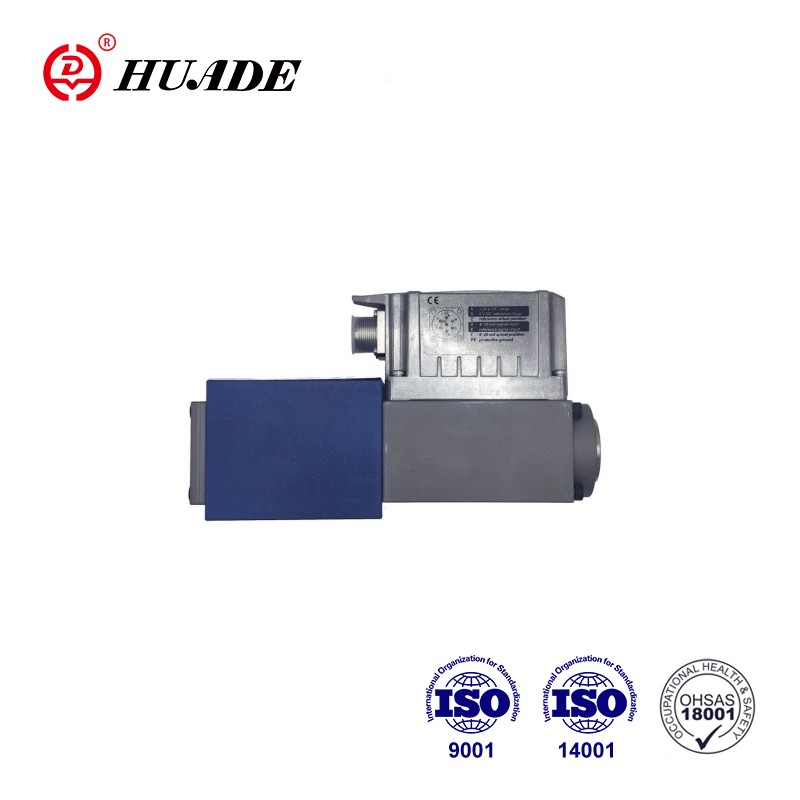

شیر 4WRPEH 10- 3X یک شیر کنترل جهت دار مستقیم با بازخورد موقعیت الکتریکی و الکترونیک یکپارچه (OBE) است. 4WRPEH 10- 3X یک دریچه نصب شده زیر صفحه با دقت پاسخ بالا است و برای موقعیت با دقت بالا ، سرعت و کنترل فشار مناسب است. اصل کار دریچه متناسب سروو با عمل مستقیم را می توان خلاصه کرد: هسته دریچه به طور مستقیم توسط نیروی الکترومغناطیسی برای دستیابی به کنترل دقیق جریان و فشار سیال هدایت می شود.
| داده های فنی | ||
| عمومی | ||
| نوع اتصال | نصب زیر صفحه | |
| الگوی حمل و نقل | ISO 4401-05-04-0-05 | |
| وزن (کیلوگرم) | 7.1 | |
| موقعیت نصب | هیچ | |
| دامنه دمای محیط (درجه سانتیگراد) | -20… +60 | |
| دمای حمل و نقل (درجه سانتیگراد) | –30… +80 | |
| حداکثر زمان ذخیره (سال) | 1 | |
| حداکثر رطوبت نسبی (بدون تراکم) (٪) | 95 | |
| کلاس حفاظت با توجه به EN 60529 | IP65 (در صورت استفاده از اتصالات جفت گیری مناسب و به درستی نصب شده) | |
| حداکثر دمای سطح (درجه سانتیگراد) | 150 | |
| مقدار MTTFD با توجه به EN ISO 13849 (سال) | 150 (برای جزئیات بیشتر به برگه داده 08012 مراجعه کنید) | |
| تست سین مطابق DIN EN 60068-2-6 | 10 ... 2000 هرتز / حداکثر 10 گرم در 10 چرخه / 3 محور | |
| آزمایش سر و صدا به DIN در 60068-2-64 | 20… 2000 هرتز / 10 گرم / 30 گرم قله / 30 دقیقه. / 3 محور | |
| شوک حمل و نقل طبق Din EN 60068-27 | 15 گرم / 11 ms / 3 شوک / 3 محور | |
| با توجه به Din EN 60068-27 شوک | 35 گرم / 6 ms / 1000 شوک / 3 محور | |
| انطباق | ▶ CE طبق دستورالعمل EMC 2014/30/EU ، آزمایش شده | و 61000-6-2 و 61000-6-3 |
| ▶ بخشنامه ROHS | 2011/65/اتحادیه اروپا | |
| وابسته به هیدرولیکی | |||
| حداکثر فشار عملیاتی | ▶ پورت های A ، B ، P (نوار) | 350 | |
| ▶ پورت T (نوار) | 250 | ||
| مایع هیدرولیک | به جدول 7 مراجعه کنید | ||
| دامنه ویسکوزیته | ▶ توصیه می شود (MM2/S) | 20… 100 | |
| ▶ حداکثر پذیرش (میلی متر2/S) | 10… 800 | ||
| دامنه دمای سیال هیدرولیک (از طریق پرواز) (درجه سانتیگراد) | -20… +70 | ||
| حداکثر درجه قابل قبول آلودگی مایعات هیدرولیک. کلاس پاکیزگی مطابق ISO 4406 (ج) | کلاس 18/16/13 | ||
| جریان رتبه بندی شده (∆p= 35 بار در هر لبه کنترل) (l/min) | 50 | 100 | |
| محدودیت استفاده (∆p) با توجه به انتقال به عدم موفقیت (مقادیر مربوط به لبه خلاصه) | ▶ نمادهای C3 ، C5 ، C (نوار) | 350 | 140 |
| ▶ نمادهای C1 ، C4 (نوار) | 250 | 100 | |
ویژگی ها:
▶ قابل اعتماد - طراحی اثبات شده و قوی
▶ ایمن-موقعیت ایمن از قرقره کنترل در شرایط خاموش
▶ انرژی -اثر - بدون تقاضای روغن خلبان
▶ با کیفیت بالا - قرقره و آستین را در کیفیت سروو کنترل کنید
▶ انعطاف پذیر - مناسب برای موقعیت ، سرعت و کنترل فشار
▶ دقیق - حساسیت به پاسخ بالا و هیسترزیس کمی
▶ رابط IO-Link ، اختیاری
▶ رابط IO-Link ، اختیاری. استفاده از شیر با
io-link به عنوان یک عنصر خاموش تا دسته 3 ،
PL D با توجه به EN 13849-1.
برنامه:
متناسب متناسب دریچه سروو 4WRPEH10-3X به طور گسترده ای در زمینه اتوماسیون صنعتی ، ماشین آلات مهندسی و مهندسی دریایی استفاده می شود.
تنظیم
شیر پاسخ HD-4WRPEH به طور عمده شامل موارد زیر است:
▶ محفظه دریچه با قرقره کنترل و آستین در سروو
کیفیت (1)
sol سولنوئید را با مبدل موقعیت کنترل کنید (2)
(به صورت اختیاری با غشای محافظت از الکترونیک (6))
▶ الکترونیک روی صفحه (OBE) (3) با رابط آنالوگ یا لینک IO (4) (به صورت اختیاری با میرایی
صفحه (5))
عمل
الکترونیک یکپارچه (OBE) مقدار دستور مشخص شده را با مقدار واقعی موقعیت مقایسه می کند. در صورت انحراف کنترل ، سولنوئید سکته مغزی فعال می شود. با توجه به نیروی الکترونوئید تغییر یافته ، قرقره کنترل در مقابل بهار تنظیم می شود. مقطع سکته مغزی/کنترل قرقره متناسب با مقدار فرمان کنترل می شود. در صورت پیش بینی مقدار فرمان از 0 ، الکترونیک قرقره کنترل را در مقابل بهار به موقعیت مرکزی تنظیم می کند. در شرایط غیرفعال ، چشمه به حداکثر غیرقابل تحمل است و شیر در موقعیت ناکام است.
عملکرد ایمنی (خاموش IO-Link)
با خاموش کردن ولتاژ عرضه در استاد IO-Link (کلاس B-Port) ، پین های 2 و 5 ، شیر IO-Link را می توان با خیال راحت خاموش کرد. پس از خاموش شدن ولتاژ تأمین ، قرقره کنترل شیر موقعیت از بین می رود.
به منظور تضمین پیش نیاز هیدرولیک برای خاموش کردن ایمنی ، همپوشانی قرقره/آستین کنترل نیز باید در نظر گرفته شود.
همپوشانی کافی توسط نمادهای C3 ، C5 ، C4 و C1 تضمین شده است.
خاموش کردن ایمن بخشی از شیر IO-Link نیست و باید برای طراحی ایمن ماشین آلات در نظر گرفته شود.
خاموش کردن solenoid را کنترل کنید
در صورت بروز خطاهای زیر ، سولنوئیدهای کنترل توسط الکترونیک یکپارچه (OBE) انرژی می گیرند و قرقره کنترل قرار می گیرد که موقعیت ایمن را از بین می برد:
▶ پایین تر از حداقل ولتاژ تأمین
▶ فقط در رابط "F1":
- سقوط زیر حداقل مقدار فرمان فعلی 2 میلی آمپر (شامل شکستن کابل خط مقدار فرمان (حلقه فعلی))
▶ فقط در رابط "L1":
- وقفه در ارتباطات غیرفعال و غیرفعال را فعال کنید
(نگهبان)
-در صورت خطای داخلی IO-Link
▶ فقط در رابط "C6":
- علاوه بر این ، غیرفعال را رها کنید
صفحه میرایی "D"
صفحه میرایی (5) شتاب را کاهش می دهد
دامنه های الکترونیک روی صفحه (فرکانس ها> 300 هرتز).
توجه:
استفاده از صفحه میرایی برای برنامه هایی با تحریک عمدتا با فرکانس پایین <300 هرتز توصیه نمی شود.
غشای محافظت از الکترونیک "-967"
- برای جلوگیری از تشکیل میعانات در محفظه الکترونیک یکپارچه (OBE) ، می توان از یک غشای محافظت از الکترونیک (6) استفاده کرد.
برای استفاده از شرایط استاندارد استاندارد صنعت با رطوبت هوای بالای محیط توصیه می شود و
تغییرات قابل توجه دمای چرخه ای (به عنوان مثال در فضای باز).
نمادهای سوپاپ سروو جهت متناسب 4WRPEH 10-3X
