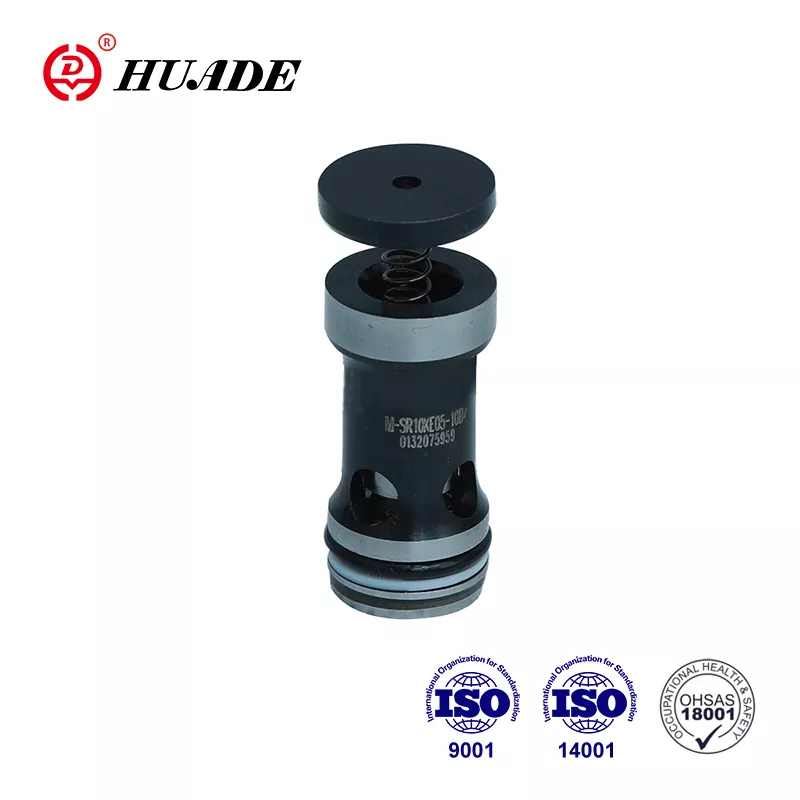

شیر کارتریج M-SR

Huafilter سالها است که یک تامین کننده حرفه ای شیر کارتریج Huade® M-SR در چین است. این افتخار بزرگ ما است که در سال 2023 نماینده مجاز گروه صنعتی هیدرولیک پکن Huade در خارج از کشور شویم. ما مطمئن هستیم که کیفیت می تواند نیازهای مشتری را برآورده کند. ما مهندسان با تجربه ای داریم که می توانند به ارائه خدمات پس از فروش خوب و پشتیبانی فنی به موقع کمک کنند. ما کیفیت کارتریج شیر چک نوع M-SR را به مدت یک سال تضمین می کنیم. ما صمیمانه مشتاقانه منتظر همکاری با خریداران از سراسر جهان برای منافع متقابل هستیم.

ارسال استعلام دانلود PDF

توضیحات محصول

این شرکت که از طریق یک مشارکت استراتژیک بین دولت های چین و آلمان در سال 1979 تأسیس شد، از فناوری پیشرفته رکسروث استفاده کرده است. شیر کارتریج Huade® M-SR جایگزین محصولات Rexroth از همان سری است. مقرون به صرفه است. کلیه محصولات قبل از خروج از کارخانه تحت آزمایش های دقیق قرار می گیرند و در کارتن استاندارد با بسته بندی ضد آب بسته بندی می شوند. در مدت گارانتی یک ساله، تعمیر آن رایگان است. Huade به استانداردهای بین المللی، یعنی ISO9001، ISO14001 و ISO45001 رسیده است. شیر کارتریج Huade® M-SR عملکرد قابل اعتمادی دارد و در حال حاضر در بین مصرف کنندگان چینی محبوب است. این یک برند ملی شناخته شده در چین است.

پارامتر محصول دریچه کارتریج M-SR

اطلاعات فنی (برای برنامه های خارج از این پارامترها، لطفا با ما مشورت کنید!)
حداکثر فشار (MPa)	تا 31.5
فشار ترک خوردگی (MPa)	منحنی های مشخصه را ببینید
حداکثر جریان (L/min)	منحنی های مشخصه را ببینید
سیال عامل	روغن معدنی یا استر فسفات
محدوده دمای سیال تحت فشار (℃)	-30+80
محدوده ویسکوزیته (mm2/s)	2.8 تا 500
تمیزی مایع	حداکثر درجه مجاز آلودگی سیال تحت فشار به NAS 1638 cass 9 است. بنابراین فیلتری با حداقل نرخ نگهداری β10≥75 توصیه می کنیم.

ویژگی محصول و کاربرد شیر کارتریج M-SR

ویژگی ها:

▶ برای نصب در بلوک های منیفولد به عنوان کارتریج سوپاپ چک با زاویه راست

▶ بسته شدن بدون نشتی در یک جهت

▶ 6 فشار باز شدن، اختیاری

کاربرد:

این عمدتا در خروجی پمپ به عنوان فشار برگشتی و دریچه های جانبی استفاده می شود.

4. توابع، بخش، نمادهای شیر کارتریج M-SR

کارتریج شیر چک نوع M-SR وظیفه دارد که بتواند جریان را در یک جهت دوز کند و جریان آزاد را در جهت مخالف ایجاد کند.

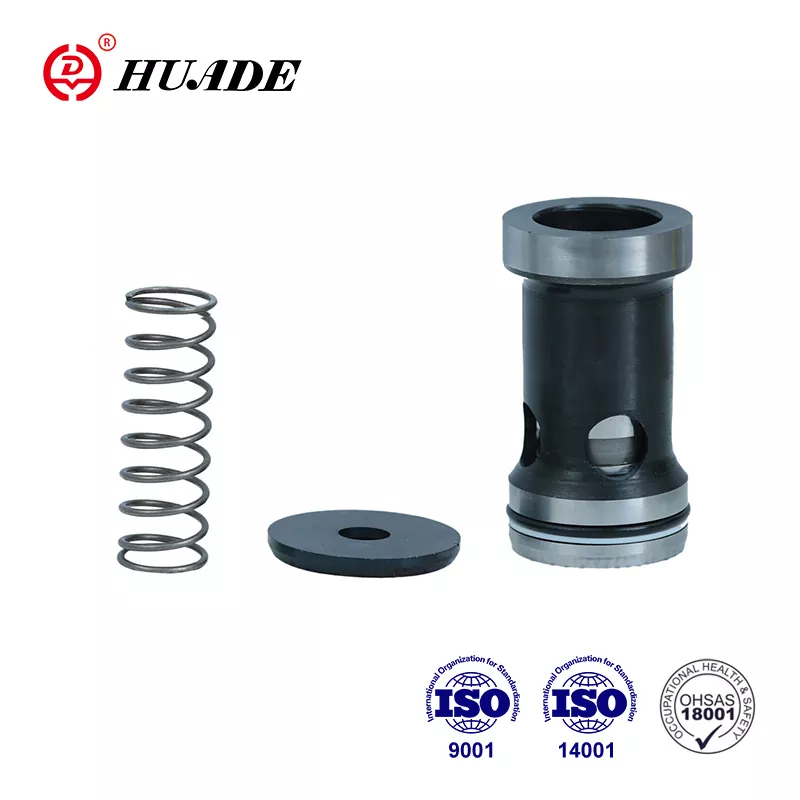

سوپاپ شامل آستین سوپاپ (1)، قرقره (2)، صندلی فنر (3) و فنر (4).

نماد

نمودار ساختار

اطلاعیه دریچه کارتریج M-SR

1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 ㎛ است.

2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.

3. محصولات بدون subplate هنگام خروج از کارخانه، در صورت نیاز، لطفا به طور خاص سفارش دهید.

4. پیچ های ثابت سوپاپ باید سطح شدت بالایی داشته باشند (کلاس 10.9). لطفاً آنها را با توجه به پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.

5. زبری سطح متصل شده با شیر 0.8 مورد نیاز است.

6. پایان سطح قطعه جفت گیری به 0.01/100mm مورد نیاز است.
