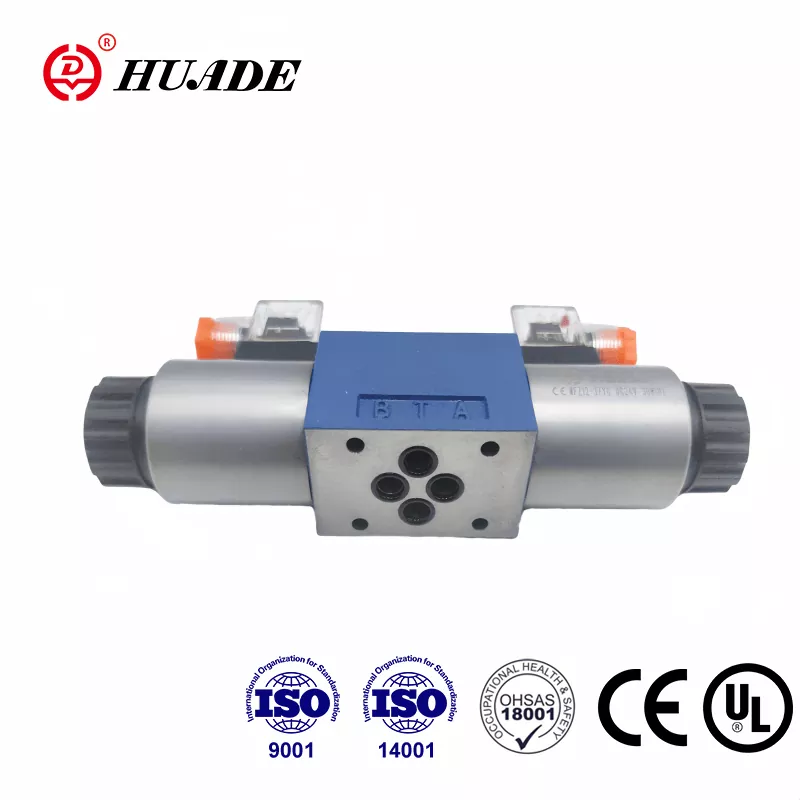

شیر کنترل جهتی 4WE10: راهنمای عملی برای کاربردهای صنعتی

وقتی با سیستم‌های هیدرولیک کار می‌کنید، به قطعاتی نیاز دارید که فقط کار کنند—روز از نو، شیفت پس از شیفت. راشیر کنترل جهت 4WE10دقیقاً به همین دلیل شهرت خود را در کارخانه های سراسر جهان به دست آورده است. این دریچه کنترل جهت، شیک ترین فناوری موجود نیست، اما 4WE10 وظیفه اصلی کنترل جریان سیال هیدرولیک را با ثبات قابل توجهی بر عهده دارد.

راشیر 4WE10بر اساس یک اصل مستقیم عمل می کند. یک سیم پیچ الکترومغناطیسی یک قرقره را به داخل بدنه شیر فشار می دهد که مسیرهای روغن هیدرولیک را باز و بسته می کند. وقتی سیم پیچ را انرژی می دهید، قرقره حرکت می کند. هنگامی که برق را قطع می کنید، یک فنر آن را به موقعیت اولیه خود باز می گرداند. طراحی 4WE10 مستقیماً عمل می کند، به این معنی که هیچ مرحله آزمایشی یا مکانیسم پیچیده ای بین سیگنال الکتریکی و حرکت مکانیکی وجود ندارد.

آشنایی با استاندارد NG10 4WE10

راشیر کنترل جهت 4WE10از آنچه استاندارد نصب NG10 نامیده می شود پیروی می کند که با نام CETOP 5 یا ISO 4401-05 نیز شناخته می شود. این استانداردسازی بیشتر از آن چیزی است که برای شیرهای کنترل جهت فکر می کنید اهمیت دارد. این بدان معنی است که شما می توانید یک 4WE10 را از یک سازنده با یک شیر کنترل جهت معادل از دیگری بدون طراحی مجدد صفحه نصب یا لوله کشی مجدد سیستم خود تعویض کنید. برای تیم های تعمیر و نگهداری و طراحان تجهیزات، این قابلیت تعویض 4WE10 باعث کاهش سردرد و هزینه ها می شود.

راشیر 4WE10از طریق چهار درگاه اصلی متصل می شود: P برای ورودی فشار، A و B برای دو پورت کاری که به محرک شما متصل می شوند، و T برای خط برگشت به مخزن. این پیکربندی چهار طرفه به 4WE10 کنترل حرکت دو طرفه را می دهد، به همین دلیل است که این دریچه های کنترل جهت کنترل سیلندرها را پیدا خواهید کرد که نیاز به امتداد و جمع شدن دارند.

قابلیت های فنی شیر کنترل جهت 4WE10

را4WE10بسته به مدل خاص، فشار تا 315-350 بار را تحمل می کند، که به 4569 PSI ترجمه می شود. این برای اکثر ماشین‌آلات صنعتی بدون ورود به قلمروهای بسیار سنگین کافی است. دبی اسمی 4WE10 120 لیتر در دقیقه است، اگرچه این شیر کنترل جهت می تواند در صورت نیاز به 160 لیتر در دقیقه برسد. برای مرجع، 120 لیتر در دقیقه برابر است با 31.7 گالن در دقیقه.

این اعداد تعیین می کنند که کجاشیر 4WE10در سیستم شما جای می گیرد اگر جریان های بالاتری را به طور مداوم از طریق شیر کنترل جهت خود اجرا می کنید، شاهد افت فشار خواهید بود که باعث تولید گرما و اتلاف انرژی می شود. رابطه بین جریان و افت فشار در 4WE10 خطی نیست - از یک قانون مربع پیروی می کند، به این معنی که دو برابر کردن سرعت جریان، افت فشار شما را چهار برابر می کند. در 120 لیتر در دقیقه اسمی، شیر کنترل جهت 4WE10 شما حدود 12 بار افت فشار را نشان می دهد که نشان دهنده انرژی است که به جای کار مفید به گرما تبدیل می شود.

انواع قرقره 4WE10 و کاربردهای آنها

راشیر 4WE10در پیکربندی‌های مختلف قرقره وجود دارد که با حروفی مانند D، E، G و H مشخص می‌شود. هر حرف مشخص می‌کند که وقتی شیر کنترل جهت در موقعیت مرکزی خود قرار می‌گیرد، چه اتفاقی برای مسیرهای سیال می‌افتد و انتخاب پیکربندی مناسب 4WE10 برای نحوه عملکرد دستگاه شما مهم است.

راقرقره H 4WE10تمام پورت ها را در موقعیت مرکزی مسدود می کند. این یک قفل هیدرولیک ایجاد می کند که سیلندر شما را دقیقاً در جایی که قرار دارد، حتی در زیر بار نگه می دارد. هنگامی که دقت موقعیت یابی مهم است، مانند بسته نگه داشتن گیره در حین انجام عملیات جوشکاری، از این پیکربندی 4WE10 استفاده می کنید. نکته منفی این است که هر گونه انبساط حرارتی روغن به دام افتاده می تواند فشار را در شیر کنترل جهت شما افزایش دهد، بنابراین شما باید آن را در طراحی خود در نظر بگیرید.

راقرقره جی 4WE10پورت فشار را مستقیماً به مخزن در موقعیت مرکزی متصل می کند. این پیکربندی شیر کنترل جهت پمپ شما را تخلیه می کند و فشار سیستم را تقریباً به صفر می رساند در حالی که 4WE10 بیکار است. در برنامه های مطبوعاتی که در آن دستگاه بین چرخه ها منتظر می ماند معمول است. پمپ شما کار می کند، اما با فشار بالا از طریق شیر 4WE10 مبارزه نمی کند، که باعث صرفه جویی در انرژی و کاهش گرما می شود.

راقرقره الکترونیکی 4WE10پورت فشار را مسدود می کند اما پورت های کار را به مخزن متصل می کند. این اجازه می دهد تا فشار محبوس شده از محرک های شما خارج شود و در عین حال از جریان جدید پمپ از طریق شیر کنترل جهت جلوگیری می کند. زمانی مفید است که باید فشار باقیمانده را قبل از شروع چرخه بعدی در سیستم 4WE10 خود آزاد کنید.

برنامه های مختلف به رفتارهای متفاوتی نیاز دارند و کدهای حروف استاندارد تعیین دقیق شیر کنترل جهت 4WE10 را بدون توضیحات فنی طولانی آسان تر می کند.

نصب شیر کنترل جهت 4WE10

نصب کردن4WE10ساده است، اما باید به چند جزئیات توجه کنید. شیر کنترل جهت می تواند در هر جهتی نصب شود، اگرچه برای سهولت در تعمیر و نگهداری باید در نظر بگیرید که اتصالات الکتریکی 4WE10 به کجا ختم می شود. سیم‌پیچ‌ها قابل جابجایی هستند و می‌توانند 360 درجه حول محور خود بچرخند، که در هنگام مواجهه با فضاهای تنگ در نصب 4WE10 به شما کمک می‌کند.

یکی از جزئیات اغلب نادیده گرفته شده باشیر 4WE10فشار خط برگشت است. در حالی که پورت های اصلی 350 بار را کنترل می کنند، درگاه مخزن در شیر کنترل جهت شما باید کمتر از 160 بار باشد. اگر از چندین واحد 4WE10 استفاده می کنید که دارای یک خط برگشت مشترک هستند، نوک فشار از یک شیر کنترل جهت می تواند بر روی سایر واحدها تأثیر بگذارد. فشار برگشتی حتی ممکن است باعث حرکت ناخواسته قرقره در 4WE10 شما شود. استفاده از سوپاپ‌های چک مجزا در هر خط برگشت 4WE10 یا اطمینان از اندازه کافی خط از این مشکل جلوگیری می‌کند.

راشیر کنترل جهت 4WE10شامل مقرراتی برای نادیده گرفتن دستی است که به شما امکان می دهد در هنگام راه اندازی یا عیب یابی آن را با دست کار کنید. این ویژگی در 4WE10 دارای محدودیت فشار 50 بار بر روی درگاه مخزن است. این به عنوان یک عملکرد ایمنی یا برای عملکرد منظم شیر کنترل جهت شما طراحی نشده است، فقط به عنوان یک کمک تعمیر و نگهداری.

4WE10 مشخصات الکتریکی

بیشترشیرهای کنترل جهت 4WE10با ولتاژ 24 ولت DC اجرا کنید، اگرچه بسته به استانداردهای تاسیسات خود، نسخه های 4WE10 را برای 12 ولت، 48 ولت، 110 ولت AC و 220 ولت AC پیدا خواهید کرد. سیم پیچ 4WE10 از طریق یک کانکتور الکتریکی DIN EN 175301-803 متصل می شود که به نوعی استاندارد صنعتی برای شیرهای کنترل جهت صنعتی تبدیل شده است. بسیاری از نسخه‌های 4WE10 دارای نشانگر LED هستند که با روشن شدن سیم‌پیچ روشن می‌شود و بدون نیاز به مولتی‌متر، تأیید بصری سریع را به شما ارائه می‌دهد.

را4WE10طراحی کویل از ساختار پین مرطوب استفاده می کند، به این معنی که در تماس مستقیم با روغن هیدرولیک جریان یافته از طریق شیر کنترل جهت قرار می گیرد. این تماس روغن در 4WE10 چندین کار مفید را انجام می دهد. این سیم پیچ را خنک می کند و از اضافه بار حرارتی در شیر کنترل جهت شما جلوگیری می کند. لرزش و نویز مکانیکی را کاهش می دهد و عملکرد 4WE10 را بی صدا نگه می دارد. و روانکاری را فراهم می کند که عمر سیم پیچ را در شیر کنترل جهت شما افزایش می دهد. نقطه ضعف این است که اگر در 4WE10 خود دچار خرابی سیم‌پیچ شده‌اید، باید آن بخش از سیستم را قبل از تعویض تخلیه یا ایزوله کنید، اگرچه طراحی قابل جابجایی این فرآیند را برای شیر کنترل جهت نسبتاً سریع می‌کند.

سیال مورد نیاز برای شیر 4WE10

راشیر کنترل جهت 4WE10روغن هیدرولیک بر پایه معدنی با ویسکوزیته حدود 37 میلی‌متر مربع بر ثانیه در دمای 55 درجه سانتی‌گراد انتظار می‌رود. 4WE10 محدوده وسیعی از 2.8 تا 380 میلی‌متر مربع بر ثانیه را تحمل می‌کند، اما عملکرد در نهایت بر عملکرد دریچه کنترل جهت شما تأثیر می‌گذارد. روغن بسیار نازک نشت داخلی را در 4WE10 افزایش می دهد، در حالی که روغن غلیظ زمان پاسخ را کاهش می دهد و افت فشار را از طریق شیر کنترل جهت افزایش می دهد.

کنترل آلودگی اهمیت قابل توجهی داردشیر 4WE10زندگی توصیه برای شیرهای کنترل جهت، تمیزی ISO 4406 20/18/15 یا بهتر، با فیلتراسیون 10-16 میکرون است. این ممکن است بیش از حد دقیق به نظر برسد، اما فاصله بین قرقره و سوراخ در 4WE10 شما بسته به طراحی شیر کنترل جهت بین 5 تا 25 میکرون است. ذرات در آن محدوده اندازه مانند کاغذ سنباده عمل می کنند و سطوح دقیقی را در 4WE10 شما می پوشانند که هر پورت را از دیگران می پوشاند.

ذرات سخت خراش هایی ایجاد می کنند که به مرور زمان نشت را در شما افزایش می دهدشیر کنترل جهت 4WE10. آلاینده های نرم و آب می توانند باعث خوردگی یا ایجاد رسوبات لجن شوند. در هر صورت، عملکرد شیر 4WE10 شما کاهش می یابد. در سیستم‌های واقعا کثیف، ممکن است شاهد چسبندگی در جایی باشید که قرقره 4WE10 از حرکت هموار خودداری می‌کند یا به آرامی به موقعیت مرکزی در شیر کنترل جهت برمی‌گردد.

افت فشار 4WE10 و کارایی سیستم

درک افت فشار به شما کمک می کند تا سیستم های کارآمدتری را طراحی کنیدشیر 4WE10. با سرعت 60 لیتر در دقیقه، شیر کنترل جهت شما حدود 3 بار افت می کند. در 100 لیتر در دقیقه، از طریق 4WE10 به 8 بار می‌پرد. در حداکثر 120 لیتر در دقیقه، 12 بار در شیر کنترل جهت از دست می دهید.

هر بار افت فشار در یک نرخ جریان معین نشان دهنده توان تبدیل شده به گرما در شما است4WE10. فرمول ساده است: تلفات توان برابر است با سرعت جریان ضربدر افت فشار. در 100 لیتر در دقیقه با افت 8 بار از شیر کنترل جهت شما، این حدود 1.3 کیلووات گرما است. سیستم شما باید گرمای تولید شده توسط 4WE10 را از طریق یک خنک کننده یا با پذیرش دمای روغن بالاتر دفع کند.

برای سیستم هایی که راندمان اهمیت دارد، نرخ جریان را زیر 80 لیتر در دقیقه نگه داریدشیر کنترل جهت 4WE10تعادل بهتری بین اندازه شیر و تولید گرما به شما می دهد. اگر به جریان‌های بالاتری نسبت به 4WE10 نیاز دارید، اندازه بعدی را بالا در نظر بگیرید یا از چندین شیر کنترل جهت دار به صورت موازی استفاده کنید.

4WE10 زمان و پاسخ سوئیچینگ

راشیر 4WE10معمولاً در 70-120 میلی ثانیه سوئیچ می شود که برای اکثر کاربردهای صنعتی به اندازه کافی سریع است اما فوری نیست. ویژگی‌های میرایی داخلی در شیر کنترل جهت، انتقال را هموار می‌کند و از شوک هیدرولیکی که می‌تواند به قطعات آسیب برساند یا صدا ایجاد کند، جلوگیری می‌کند. روزنه ها و محفظه های کوچکی را خواهید دید که در قرقره 4WE10 طراحی شده اند که جریان روغن را در طول رویداد سوئیچینگ اندازه گیری می کند.

بعضی هاشیر کنترل جهت 4WE10مدل ها شامل پیچ های تنظیم خارجی هستند که به شما امکان می دهند سرعت سوئیچ را تنظیم کنید. این زمانی مفید می شود که چندین واحد 4WE10 خطوط مشترکی را به اشتراک بگذارند، و به شما این امکان را می دهد که زمان سوئیچینگ آنها را تغییر دهید تا از گذرا فشار در سیستم شیر کنترل جهت خود جلوگیری کنید.

کاربردهای رایج برای شیر کنترل جهت 4WE10

پیدا خواهید کردشیر 4WE10در سراسر تنظیمات صنعتی برنامه های کاربردی ماشین ابزار از شیر کنترل جهت 4WE10 برای بستن کار استفاده می کنند، جایی که سیلندر باید به شدت گسترش یابد و موقعیت خود را در حین برش نگه دارد. ماشین‌های قالب‌گیری تزریقی از 4WE10 برای کنترل پین‌های شیر که جریان پلاستیک را تنظیم می‌کنند، استفاده می‌کنند. خطوط مونتاژ خودکار از این شیرهای کنترل جهتی در ربات های انتخاب و مکان برای حرکت های موقعیت یابی گسسته استفاده می کنند.

را4WE10در کنترل گسسته برتری دارد - حرکت به موقعیت A، توقف، حرکت به موقعیت B، توقف. این شیر کنترل جهت به خوبی کنترل تناسبی را کنترل نمی کند زیرا یا باز است یا بسته بدون هیچ چیز بین. اگر به کنترل سرعت متغیر یا تنظیم دقیق جریان فراتر از آنچه که 4WE10 ارائه می دهد نیاز دارید، به جای آن از یک شیر کنترل جهتی متناسب در سری 4WRPE استفاده کنید.

نگهداری از شیر 4WE10

را4WE10طراحی سیم پیچ قابل جابجایی تعمیر و نگهداری این شیر کنترل جهت را ساده می کند. هنگامی که یک سیم پیچ در 4WE10 شما خراب می شود، می توانید بدون باز کردن سیستم هیدرولیک آن را تعویض کنید. دوشاخه برق را جدا کنید، مهره نگهدارنده را باز کنید، سیم پیچ قدیمی را بیرون بکشید و سیم پیچ جدید را روی شیر کنترل جهت خود نصب کنید. سیم پیچ 4WE10 می تواند در حین نصب بچرخد، بنابراین می توانید کانکتور الکتریکی را در هر کجا که راحت تر است قرار دهید.

سایش داخلی قرقره درشیر کنترل جهت 4WE10در نهایت باعث افزایش نشت و پاسخ کند می شود. ممکن است متوجه شوید که یک سیلندر زمانی که باید موقعیت خود را حفظ کند به آرامی جابجا می شود یا زمان تعویض در 4WE10 شما افزایش می یابد. در آن مرحله، شما به دنبال بازسازی شیر کنترل جهت با مهر و موم جدید و احتمالاً یک قرقره جدید هستید یا اینکه 4WE10 خود را به طور کامل جایگزین کنید. محاسبه اقتصادی به هزینه نیروی کار شما در مقابل قیمت شیر ​​بستگی دارد.

چسبیدن مرتبط با آلودگی در4WE10به صورت عملیات متناوب یا شکست کامل جابجایی نشان داده می شود. گاهی اوقات می‌توانید عملکرد شیر کنترل جهت خود را با شستشوی سیستم و تعویض فیلترها بازیابی کنید، اما اگر امتیازدهی روی قرقره یا سوراخ 4WE10 رخ داده است، به قطعات جایگزین برای شیر کنترل جهت نیاز دارید.

سوپاپ کنترل جهت 4WE10 خود را تامین کنید

Bosch Rexroth منشاء آن است4WE10طراحی و ارائه گسترده ترین انواع شیرهای کنترل جهت دار با 53 پیکربندی مختلف قرقره. شیرهای 4WE10 آنها به عنوان استاندارد مرجع برای شیرهای کنترل جهت عمل می کنند. Hydac، Parker، Eaton Vickers، و Argo Hytos همگی نسخه‌های 4WE10 سازگار را تولید می‌کنند که روی یک رابط نصب می‌شوند. سازندگان چینی مانند CML و Huade جایگزین های 4WE10 رقابتی را تولید می کنند که استاندارد نصب شیرهای کنترل جهت را حفظ می کند.

قیمت گذاری برایشیر کنترل جهت 4WE10بسته به مقدار، مشخصات و تامین کننده از حدود 18 تا 38 دلار در هر واحد متغیر است. حداقل تعداد سفارش برای واحدهای 4WE10 از یک قطعه تا 50 عدد یا بیشتر متفاوت است و سفارشات بزرگتر قیمت واحد را پایین تر می آورند. زمان سرب معمولاً 10 تا 15 روز برای پیکربندی‌های استاندارد 4WE10 اجرا می‌شود.

استانداردسازی به این معنی است که شما می توانید منبع را دریافت کنیدشیرهای کنترل جهت 4WE10از چندین تامین کننده و حفظ قابلیت تعویض. برای کاربردهای حیاتی، ممکن است شیرهای 4WE10 را از دو سازنده مختلف ذخیره کنید تا اطمینان حاصل کنید که هرگز به یک زنجیره تامین واحد برای شیرهای کنترل جهت خود وابسته نیستید.

محدودیت های 4WE10 و زمان در نظر گرفتن گزینه های جایگزین

راشیر کنترل جهت 4WE10نقش طراحی شده خود را به خوبی انجام می دهد اما محدودیت های واضحی دارد. ماهیت دودویی کنترل 4WE10 به این معنی است که این شیر کنترل جهت برای کاربردهایی که به سرعت متغیر یا استارت نرم نیاز دارند، مناسب نیست. افت فشار در جریان بالا، 4WE10 را برای عملیات مداوم با جریان بالا ناکارآمد می کند. نشت داخلی ذاتی در طراحی قرقره 4WE10 به این معنی است که این شیر کنترل جهت در پیکربندی های مرکز بسته فشار را به طور نامحدود حفظ نمی کند.

اگر به کنترل نسبی فراتر از آن نیاز دارید4WE10به دریچه های کنترل جهت با الکترونیک یکپارچه و شیر برقی متناسب نگاه کنید. اگر به نشتی بسیار کم نیاز دارید، به جای 4WE10 دریچه های سبک پاپت را در نظر بگیرید. اگر در حال کار با جریان‌های بسیار بالای 120 لیتر در دقیقه هستید، اندازه بعدی (NG16 یا NG25) منطقی‌تر از شیر کنترل جهت 4WE10 است.

را4WE10فناوری بالغ شده است، به این معنی که شما شاهد پیشرفت های چشمگیری در عملکرد پایه 4WE10 نخواهید بود. نوآوری در هیدرولیک به سمت شیرهای کنترل جهتی متناسب و هوشمند با عیب یابی یکپارچه حرکت کرده است. 4WE10 برای کاربردهایی که قابلیت های آن با الزامات مطابقت دارد و در مواردی که ثابت شده است، فن آوری استاندارد دریچه کنترل جهت برتری بر مزایای رویکردهای جدیدتر دارد، باقی می ماند.

انتخاب پیکربندی مناسب 4WE10

انتخاب یکشیر کنترل جهت 4WE10نیاز به تطبیق پارامترهای سیستم شما با قابلیت های شیر دارد. دبی مورد نیاز خود را محاسبه کنید و مطمئن شوید که برای کارایی با 4WE10 کمتر از 80-100 لیتر در دقیقه باقی می ماند. بررسی کنید که فشار شما در محدوده 315-350 بار با حاشیه ایمنی کافی برای شیر کنترل جهت شما باقی بماند. نوع قرقره 4WE10 را انتخاب کنید که رفتار مرکزی مورد نیاز برنامه شما را ارائه می دهد.

منبع برق موجود در محل نصب خود را در نظر بگیرید و مناسب را مشخص کنید4WE10ولتاژ سیم پیچ برای شیر کنترل جهت شما. به دسترسی تعمیر و نگهداری فکر کنید—آیا کسی می تواند در صورت نیاز به سرویس به کانکتور و سیم پیچ برق 4WE10 شما برسد؟ لوله کشی خط برگشت خود را برنامه ریزی کنید تا از مشکلات فشار برگشتی در شیر کنترل جهت جلوگیری کنید.

را4WE10قابلیت اطمینان از طراحی مکانیکی ساده و فرآیندهای تولید بالغ در پشت این شیر کنترل جهت می آید. وقتی 4WE10 به درستی در بسته عملیاتی خود اعمال شود و مطابق با شیوه های اولیه سیستم هیدرولیک نگهداری شود، 4WE10 سال ها خدمات ثابت را ارائه می دهد. این قابلیت اطمینان، همراه با در دسترس بودن جهانی و قیمت رقابتی، توضیح می دهد که چرا شیر کنترل جهت 4WE10 با وجود اینکه یکی از فناوری های قدیمی شیر هنوز در حال تولید است، یک انتخاب استاندارد برای کنترل هیدرولیک صنعتی است.

برای سیستم هایی که واقعاً فقط به کنترل موقعیت گسسته در نرخ جریان متوسط ​​نیاز دارند،شیر کنترل جهت 4WE10نشان دهنده یک راه حل عملی و کاملاً درک شده است. این پیچیدگی فناوری های جدیدتر را به شما نمی دهد، اما 4WE10 هر روز سر کار حاضر می شود و کار خود را بدون درام انجام می دهد.
