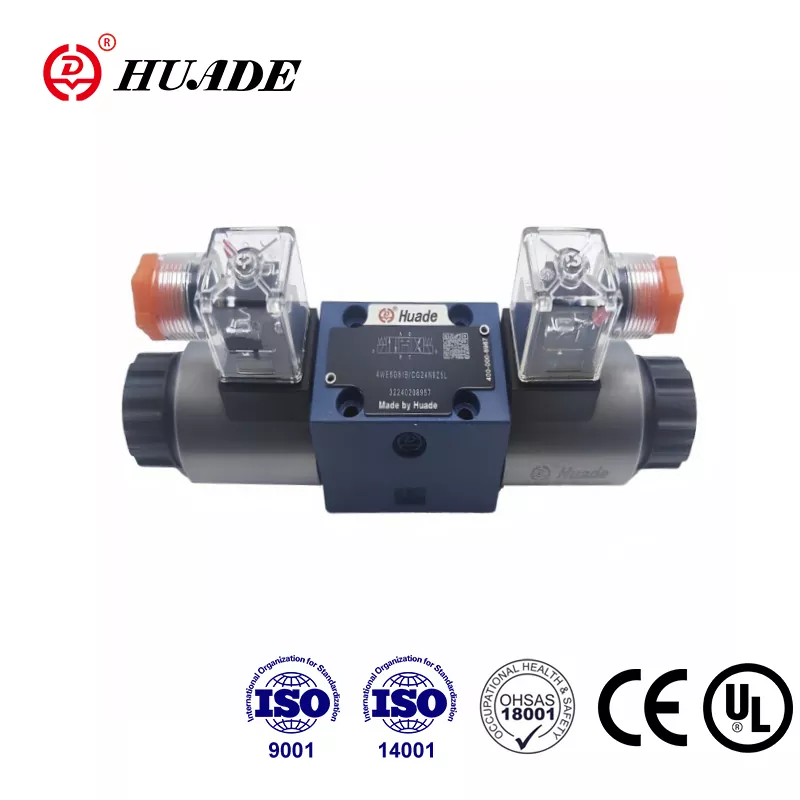

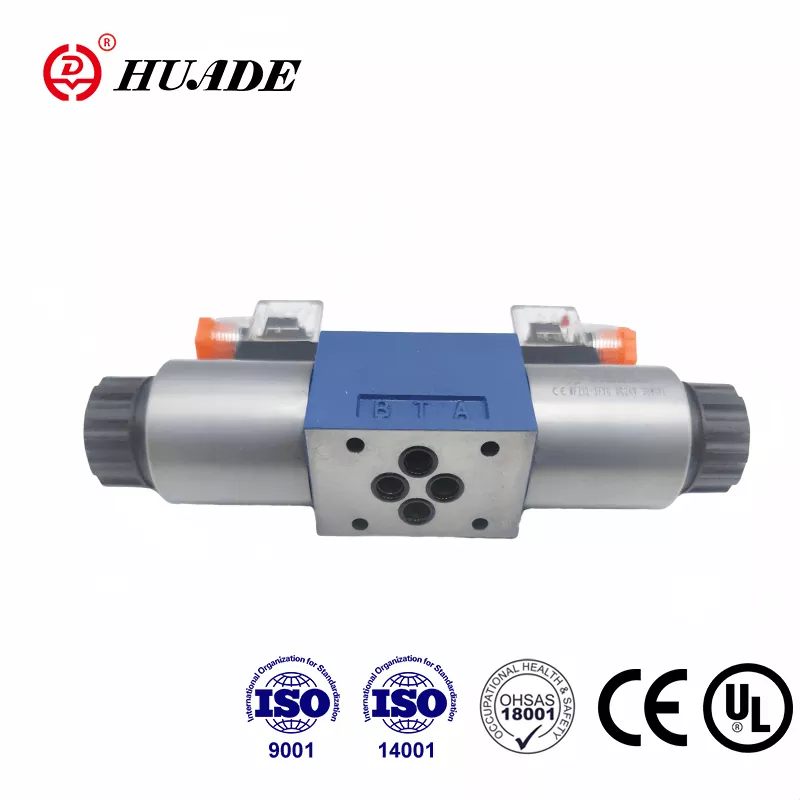

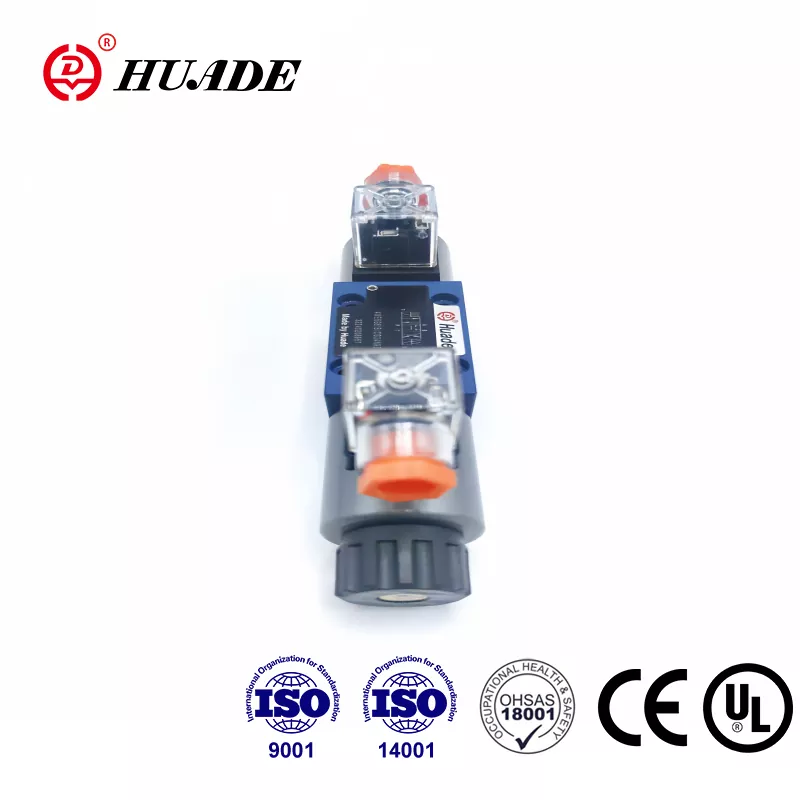

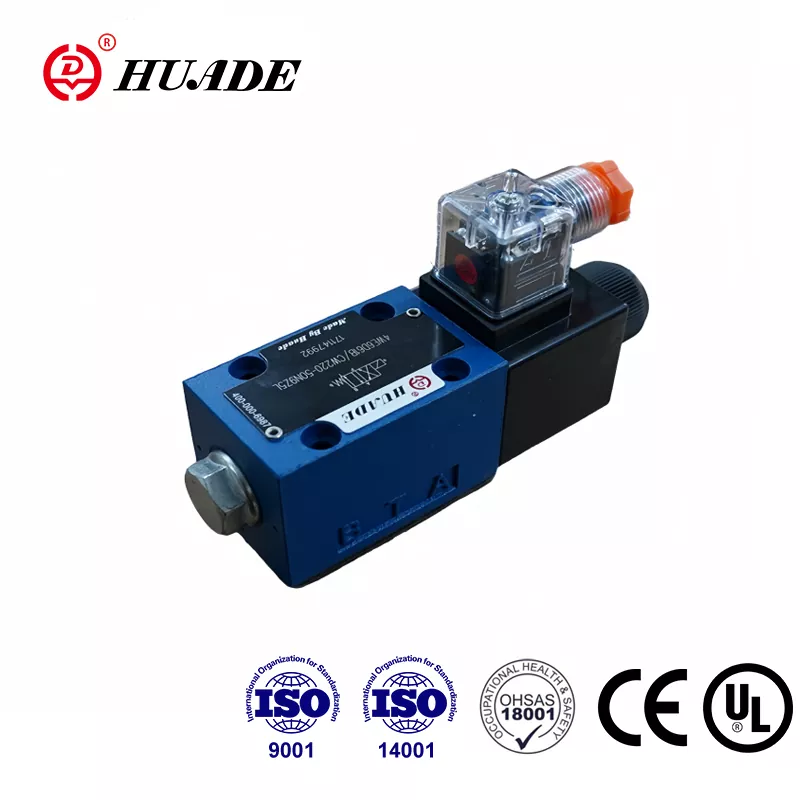

گروه صنعتی هیدرولیک پکن هواد یک شرکت مشهور دولتی است که در زمینه طراحی ، ساخت و خدمات شیرهای هیدرولیک و تجهیزات متخصص است. دریچه جهت دار Solenoid Huade® 4We 6 J می تواند همان مدل ارائه شده توسط رکسروت را به دلیل همکاری طولانی مدت با رکسروت از سال 1979 جایگزین کند. دریچه جهت گیری Solenoid We 6 Series گواهی CE را تصویب کرده است. Huade استرس زیادی بر کیفیت می گذارد تا اطمینان حاصل شود که هر دریچه جهت دار از عملکرد عالی برخوردار است. تحقیق و توسعه و سیستم مدیریت تولید با ISO9001 ، ISO14001 و ISO45001 ملاقات می کند. دریچه های هیدرولیک Huade® به دلیل عملکرد پایدار ، در صنعت نظامی و سایر زمینه های چین به طور گسترده ای مورد استفاده قرار می گیرند. این یک مارک ملی قابل اعتماد در چین است.
|
وابسته به هیدرولیکی |
|||
|
Max.OPONTING PORTS A ، B ، P (MPA) |
تا 35.0 |
||
|
Port T (㎫ ㎫) |
21 (-) ؛ 16 (～) |
||
|
با نمادهای A و B ، از بندر T باید به عنوان درگاه تخلیه استفاده شود |
|||
|
max.flow (l/min) |
80 (-) ؛ 60 (～) |
||
|
مایع فشار |
روغنهای معدنی یا استر فسفات |
||
|
دامنه ویسکوزیته (MM2/S) |
2.8 ~ 500 |
||
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
||
|
میزان آلودگی |
حداکثر درجه مجاز آلودگی مایعات هیدرولیک به NAS 1638 Class9. |
||
|
برق |
|||
|
نوع ولتاژ |
دی سی |
50/60 هرتز AC |
|
|
ولتاژهای موجود (V) |
12 ، 24 ، 42 ، 60 ، 96 |
42 ، 110 ، 120 ، 230 |
|
|
110 ، 180 ، 205 ، 220 |
50/60 هرتز |
||
|
مصرف برق (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
قدرت سوئیچ (VA) |
- |
220 |
|
|
وظیفه |
پیوسته |
||
|
زمان تعویض به IS0 6403 |
در (MS) |
25 تا 45 |
10 تا 20 |
|
خاموش (MS) |
10 تا 25 |
15 تا 40 |
|
|
محافظت از DIN |
IP 65 |
||
|
فرکانس سوئیچینگ (چرخه/ساعت) |
تا 15000 |
تا 7200 |
|
|
با اتصالات الکتریکی هادی محافظ (PE) |
|||
ویژگی ها:
▶ نسخه مستقیم با کارایی بالا Solenoid Solenoid Actuated Directional
▶ پین خیس DC یا Solenoids AC با سیم پیچ قابل جابجایی
▶ دست بیش از حد ، اختیاری
▶ سیم پیچ سولنوئید را می توان از طریق 90 درجه چرخاند
▶ هنگام تغییر سیم پیچ ، محفظه محکم فشار را باز نمی کند
connection اتصالات الکتریکی یا به عنوان اتصالات فردی یا مرکزی
▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H
برنامه:
دریچه های جهت دار Solenoid از نوع 4We 6 J کنترل شروع ، توقف و جهت یک سیال را کنترل می کند.
در اصل دریچه های کنترل جهت 4We 6 از مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) تشکیل شده است. در شرایط دفع انرژی ، قرقره کنترل (3) در موقعیت خنثی یا اولیه با استفاده از چشمه های برگشتی (4) (به استثنای گلدان های ضربه ای) نگه داشته می شود. نیروی Solenoids (2) از طریق Plunger (5) بر روی قرقره کنترل (3) عمل می کند و این را از موقعیت خنثی خود به موقعیت انتهای مورد نیاز سوق می دهد. این جریان از P به A و B به T یا P به B و A به B و A به T می دهد.
هنگامی که solenoid (2) از انرژی خارج می شود ، قرقره کنترل (3) با استفاده از چشمه های برگشتی به حالت خنثی خود بازگردانده می شود (4).
یک دست بیش از حد اختیاری (6) ، امکان حرکت قرقره کنترل (3) را فراهم می کند بدون اینکه انرژی را انرژی بخشید.
نمودار ساختار سری 6 61B
