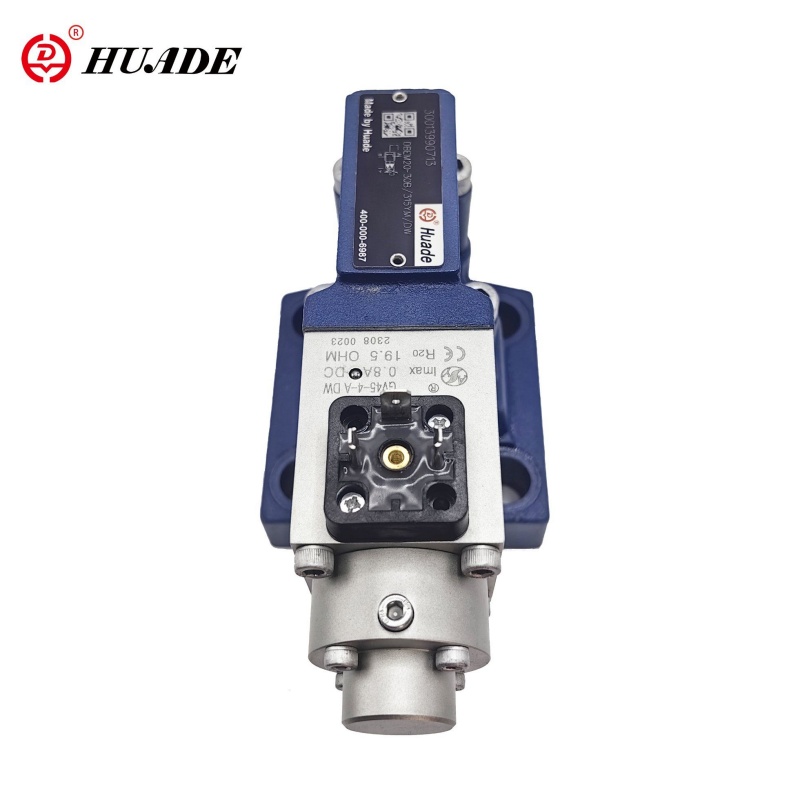

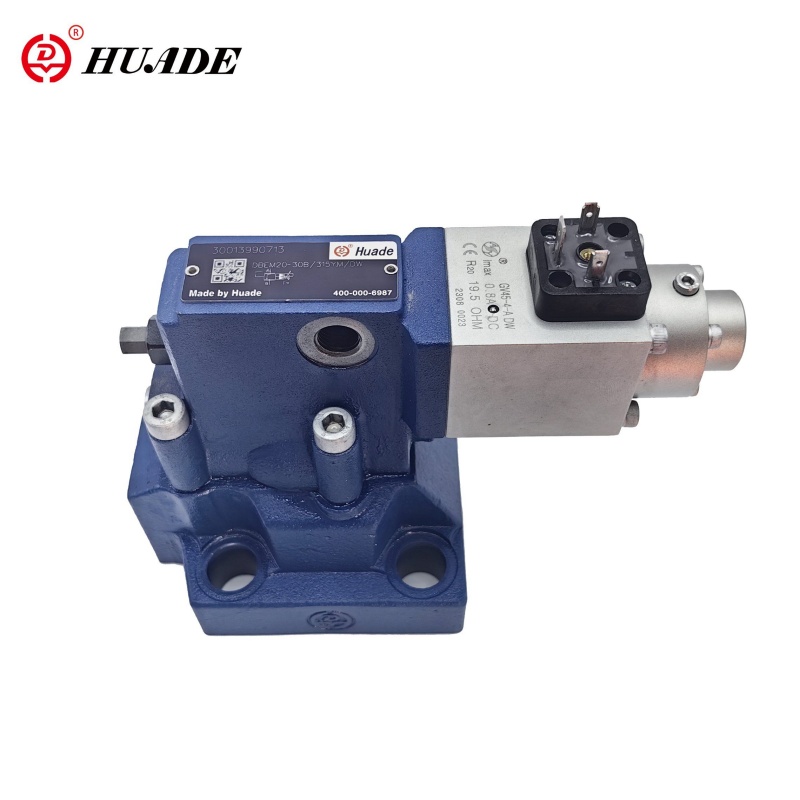

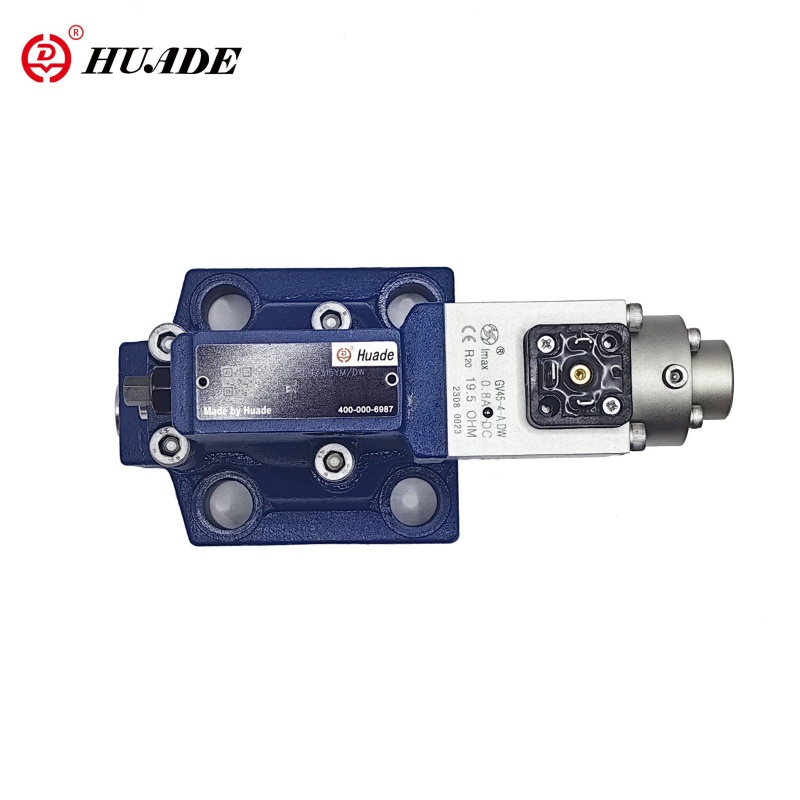

سوپاپ تسکین فشار متناسب DBEM
دریچه تسکین متناسب با خلبان DBEM یک شیر تسکین خلبانی مجهز به یک مؤلفه الکترونیکی یکپارچه (OBE) است. این ماده در درجه اول برای محدود کردن فشار کار سیستم های هیدرولیک و فراهم کردن تنظیم فشار سیستم از طریق سیگنال های کنترل الکتریکی استفاده می شود. این دریچه متناسب دارای ویژگی های کنترل دقیق ، فشار پایدار و پاسخ پویا خوب است و باعث می شود آن را در سیستم های مختلف هیدرولیکی که نیاز به کنترل فشار دقیق دارند ، استفاده کند.
پارامتر محصول شیر تسکین فشار متناسب DBEM
| داده های هیدرولیکی | ||||
| Max.OPONTING PORTS A. B و X (MPA) | 31.5 | |||
| فشار بازگشت (MPA) | بندر Y ، جداگانه و با فشار صفر به مخزن | |||
| حداکثر فشار قابل حل (MPA) | 5. 10. 20. 31.5 همان مرحله فشار | |||
| حداقل فشار قابل حل (MPA) | منحنی های مشخصه را ببینید | |||
| حداکثر ایمنی فشار (MPA) | فشار قابل حل | |||
| 5 | 10 | 20 | 31.5 | |
| 1to 62 | 1 تا 122 | 1 تا 222 | 1to 342 | |
| حداکثر جریان (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| جریان خلبانی (L/min) | 0.7 تا 2 | |||
| خطی (٪) | ± 3.5 | |||
| تکرارپذیری (٪) | <2 | |||
| تنوع معمولی (٪) | <± 2 حداکثر. فشار | |||
| هیسترزیس (٪) | با افزایش 1.5 ± از حداکثر. فشار | |||
| زمان تعویض | 30 تا 150 | |||
| مایع فشار | روغن معدنی (برای مهر و موم NBR) ، استر فسفات (برای مهر و موم FPM) | |||
| دامنه ویسکوزیته (MM2/S) | 2.8 تا 380 | |||
| محدوده دمای مایعات فشار (℃) | -20 تا+70 | |||
| درجه آلودگی (میکرومتر) | ≤20 (توصیه 10) | |||
| داده های فنی الکتریکی | |
| تقویت کننده | VT-200G40 با شیر با هم تأمین می شود |
| ولتاژ عرضه | دی سی |
| جریان min.control (A) | 0.1 |
| max.control currenl (A) | 0.8 |
| مقاومت به سیم پیچ （ω | ارزش سرد در 20 ℃ 19.5 است. مقدار max.wam 28.8 است |
| محدوده دمای مایعات فشار (℃) | +50 |
| حالت کار | ادامه دادن |
| حفاظت دریچه | IP65 |
| اتصالات الکتریکی | وصل کردن |
ویژگی ها:
▶ برای نصب زیر
▶ در بلوک محصور شده است
▶ حداکثر محدودیت فشار اضافی اختیاری با استفاده از یک شیر کنترل خلبان بار بهار
▶ دریچه و کنترل الکترونیکی یک منبع
برنامه:
دریچه تسکین متناسب با خلبان DBEM به طور گسترده ای در سیستم های مختلف هیدرولیک استفاده می شود که نیاز به کنترل فشار دقیق دارند ، مانند دستگاه های قالب گیری تزریق ، دستگاه های ریخته گری و پرس هیدرولیک. در این برنامه ها ، شیر DBEM عملکرد پایدار سیستم هیدرولیک را تضمین می کند و راندمان تولید را بهبود می بخشد.

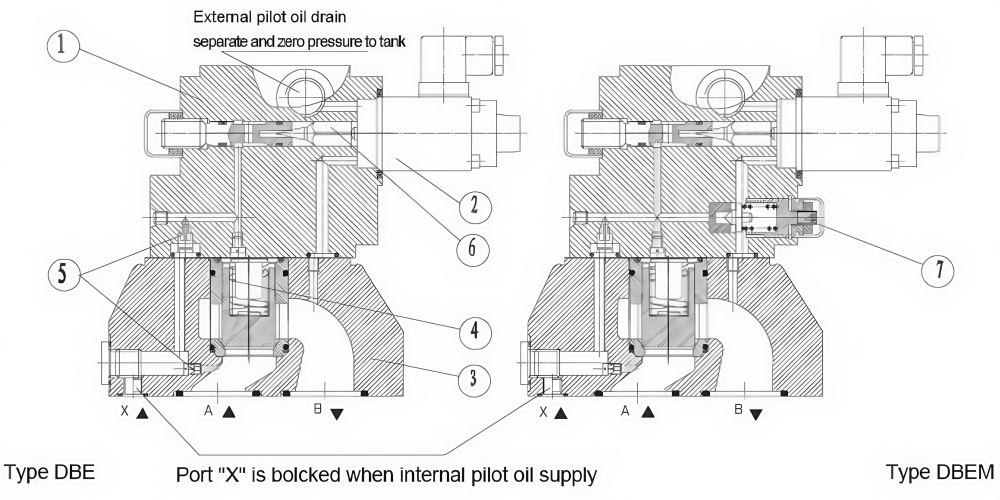

این دریچه ها اساساً از دریچه کنترل خلبان (1) با سولنوئید متناسب (2) و شیر اصلی (3) با درج اصلی قرقره (4) تشکیل شده است.

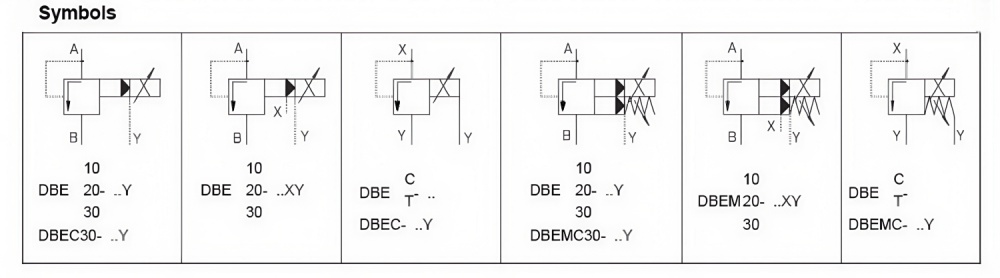

نوع DBE:
تنظیم فشار مقدار فرمان از طریق یک سولنوئید متناسب (2) وابسته است. فشار موجود در بندر A در قسمت زیرین قرقره اصلی عمل می کند (4). در همان زمان این فشار در سمت بهار بار شده از قرقره اصلی (4) از طریق دوری (5) عمل می کند. نیروی هیدرولیک بر روی خلبان خلبان عمل می کند (6). هنگامی که نیروی هیدرولیک بیش از حد به وجود می آید ، نیروی الکلی ، خلبان خلبان (6) باز می شود. با توجه به این واقعیت که روغن خلبان اکنون می تواند از طریق بندر Y به مخزن منتقل شود ، افت فشار در قرقره اصلی (4) رخ می دهد که روی قرقره اصلی عمل می کند و آن را در برابر نیروی چشمه بازگشت بلند می کند. اتصال از A به B باز می شود و دیگر هیچ افزایش فشار وجود ندارد
DBEM را تایپ کنید:
به صورت اختیاری دریچه را می توان با یک شیر کنترل خلبانی بارگذاری شده بهار اضافی برای حداکثر ایمنی فشار (ایمنی فشار اضافی) تأمین کرد
ساختار سوپاپ تسکین فشار متناسب DBEM
