شیر کنترل جهت WMR: راهنمای کامل برای کنترل هیدرولیک مکانیکی

هنگامی که ماشین آلات صنعتی نیاز به تغییر جهت قابل اعتماد دارند، شیر کنترل جهت سری WMR راه حلی را ارائه می دهد که برای چندین دهه مورد اعتماد بوده است. این دریچه‌های مکانیکی جریان سیال هیدرولیک را در سیستم‌های صنعتی کنترل می‌کنند و تعیین می‌کنند که سیلندرها چه زمانی امتداد یا جمع شوند و چه زمانی موتورها به جلو یا عقب بچرخند.

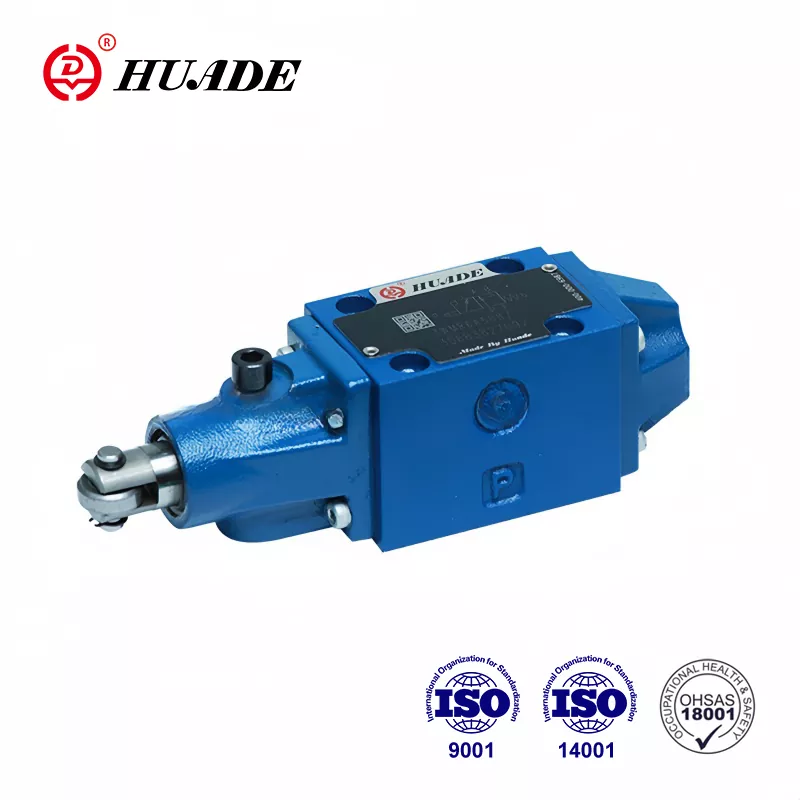

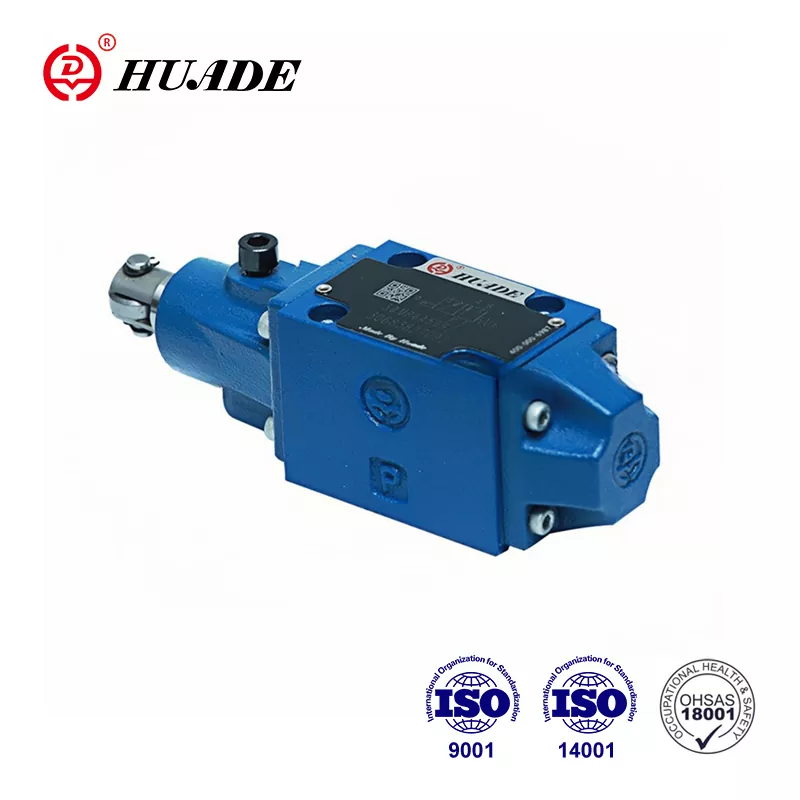

دریچه WMR متمایز است زیرا از طریق عملکرد مکانیکی خالص کار می کند. غلتک یا پیستون توسط یک بادامک یا قسمت متحرک تحت فشار قرار می گیرد که قرقره داخلی را جابجا می کند و جریان روغن را تغییر مسیر می دهد. این اتصال فیزیکی مستقیم به این معنی است که شیر به جای سیگنال‌های الکتریکی به موقعیت واقعی ماشین پاسخ می‌دهد و برای کاربردهایی که قابلیت اطمینان مکانیکی مهم‌تر است، ایده‌آل است.

درک عملکرد پایه

شیر کنترل جهت WMR به عنوان یک شیر قرقره نصب شده بر روی یک صفحه فرعی عمل می کند. هنگامی که هیچ چیز غلتک را هل نمی دهد، فنرهای برگشتی قرقره را در موقعیت خنثی نگه می دارند. هنگامی که یک بادامک خارجی یا قطعه مکانیکی به پیستون غلتکی فشار می‌آورد، قرقره داخل بدنه شیر می‌لغزد و پورت‌های مختلف را به هم متصل می‌کند. این عمل سیال هیدرولیک را برای هدایت محرک ها در جهت مورد نظر هدایت می کند.

این فلسفه طراحی ارتباط مستقیمی بین موقعیت فیزیکی و عمل هیدرولیک ایجاد می کند. ماشین‌آلات، جرثقیل‌ها و تجهیزات جابجایی مواد از این اصل استفاده می‌کنند تا اطمینان حاصل شود که حرکات به ترتیب صحیح انجام می‌شوند. سوپاپ تا زمانی که چیزی غلتک را حرکت فیزیکی ندهد، نمی تواند سوئیچ کند، که ایمنی ذاتی را در بسیاری از کاربردها فراهم می کند.

مشخصات فنی مهم

شیر کنترل جهت سری WMR در دو اندازه اصلی مطابق با استانداردهای ISO 4401 عرضه می شود. دسته های سایز NG6 تا 60 لیتر در دقیقه و فشار تا 315 بار در پورت های P، A و B جریان دارند. اندازه NG10 رتبه بندی فشار مشابهی را با ظرفیت جریان بالاتر ارائه می دهد. این مشخصات به شیر اجازه می دهد تا در محیط های صنعتی سخت کار کند.

دمای عملیاتی از منفی 20 درجه سانتیگراد تا مثبت 80 درجه سانتیگراد با مهر و موم استاندارد NBR متغیر است. این شیر سیالات هیدرولیک با ویسکوزیته بین 2.8 تا 500 میلی متر مربع در ثانیه را می پذیرد. حفظ تمیزی سیال در ISO 4406 کلاس 20/18/15 یا بهتر به جلوگیری از سایش داخلی و افزایش عمر مفید کمک می کند.

یک محدودیت نیاز به توجه در طراحی سیستم دارد. پورت T که سیال را به مخزن برمی گرداند دارای محدودیت فشار استاندارد 60 بار است. در حالی که پورت های اصلی کار 315 بار را به راحتی تحمل می کنند، بیش از 60 بار در درگاه T می تواند به آب بندی ها آسیب برساند یا باعث نشتی شود. برخی از انواع با مشخصات بالا این حد را برای کاربردهایی با فشار برگشتی بالاتر به 210 بار افزایش می دهند.

پیکربندی های مختلف برای نیازهای مختلف

شیر کنترل جهت سری WMR پیکربندی های قرقره های متعددی را ارائه می دهد که معمولاً به عنوان نمادهای هیدرولیک نشان داده می شوند. یک شیر چهار پورت و سه موقعیت ممکن است تمام پورت ها را در حالت خنثی مسدود کند یا ممکن است پورت های خاصی را به مخزن متصل کند. کدهای نماد مانند C، E، J، L و M نشان می دهد که کدام پورت ها در هر موقعیت به هم متصل می شوند. سازندگان حدود 19 تغییر نماد مختلف را برای مطابقت با الزامات مدارهای مختلف ارائه می دهند.

شیرهای دو حالته کنترل روشن و خاموش ساده تری را ارائه می دهند. دریچه های سه حالته حالت خنثی را اضافه می کنند که می تواند جریان را مسدود کند، اجازه حرکت آزاد را بدهد یا شرایط دیگری را بسته به طراحی قرقره ایجاد کند. انتخاب پیکربندی مناسب به این بستگی دارد که آیا سیلندرها باید موقعیت خود را هنگام بازگشت به حالت خنثی حفظ کنند یا اینکه باید آزادانه شناور شوند.

تولید کنندگان و تغییرات مدل

Bosch Rexroth سری اصلی WMR را به عنوان بخشی از خانواده محصولات Hydronorma خود تولید می کند. سری NG6 سایز 5X آن‌ها شامل ترتیبات غلتکی و گزینه‌های نصب مختلف است. شیرها بر روی صفحات فرعی استاندارد شده طبق الگوهای CETOP نصب می شوند که جایگزینی را ساده می کند و امکان مخلوط کردن اجزای سازنده های مختلف را فراهم می کند.

Hengli Hydraulics سری WMR/U10 را برای کاربردهای NG10 ارائه می دهد. سری L3X آنها 19 گزینه نماد را با پیکربندی غلتکی نوع R و U ارائه می دهد. این تنوع به مهندسان کمک می کند تا موقعیت دقیق غلتک و جهت حرکت مورد نیاز برای چیدمان ماشین آلات خاص خود را انتخاب کنند.

سایر تامین کنندگان مانند PONAR Wadowice و Leader Hydraulics دریچه های سازگار را تولید می کنند. استانداردسازی تحت ISO 4401 به این معنی است که این شیرها می توانند به صورت فیزیکی با هم تعویض شوند، اگرچه طراحان باید بررسی کنند که درجه بندی فشار، ظرفیت جریان و پیکربندی قرقره مطابق با نیازهای کاربردی آنها باشد.

الزامات نصب

نصب صحیح شیر کنترل جهت WMR با آماده سازی سطح شروع می شود. سطح نصب روی صفحه فرعی باید دارای مشخصات صافی 0.01 در 100 میلی متر با حداکثر زبری سطح Rz 4 باشد. هر گونه بی نظمی می تواند مسیرهای نشتی را در اطراف پایه شیر ایجاد کند.

چهار پیچ درپوش سر سوکت M6 در 40 میلی متر، شیر را روی صفحه فرعی محکم می کند. سفت کردن این پیچ و مهره ها تا 9 نیوتن متر با تحمل مثبت یا منفی 15 درصد نیروی گیره کافی را بدون ایجاد اعوجاج در بدنه شیر فراهم می کند. سفت شدن متقاطع در یک الگوی مورب توزیع یکنواخت فشار را تضمین می کند.

سیستم هیدرولیک باید قبل از اتصال به شیر کنترل جهت WMR از فیلتراسیون مناسب استفاده کند. نصب فیلترهایی که تمیزی ISO 4406 کلاس 20/18/15 را حفظ می کنند، از فاصله های نزدیک بین قرقره و بدنه محافظت می کند. حتی ذرات کوچک می توانند این سطوح را خراش دهند و باعث نشت یا چسبندگی داخلی شوند.

برنامه های کاربردی در دنیای واقعی

ماشین ابزار از شیر کنترل جهت WMR برای توالی تغییر ابزار و عملیات بستن کار استفاده می کند. همانطور که دوک ماشین یا تعویض ابزار به موقعیت های خاص حرکت می کند، بادامک ها غلتک را فعال می کنند و حرکات هیدرولیکی را آغاز می کنند. این تضمین می کند که توالی صحیح به طور خودکار بدون کنترل های الکترونیکی اتفاق می افتد.

تجهیزات معدنی و متالورژی برای موقعیت یابی نوار نقاله و کنترل دروازه به این شیرها متکی هستند. محیط های خشن در این صنایع باعث می شود که تحریک مکانیکی جذاب باشد زیرا هیچ اتصال الکتریکی برای خوردگی یا خرابی وجود ندارد. گرد و غبار و رطوبتی که حسگرهای الکترونیکی را از بین می‌برد، کمترین تأثیر را روی آرایش غلتکی و بادامک ساده دارد.

سکوهای بالابر و بالابرهای قیچی از شیرهای WMR در سیستم های ایمنی استفاده می کنند. موقعیت غلتک می تواند نشان دهد که آیا میله های ایمنی در جای خود قرار دارند یا اینکه سکو به ارتفاعات خاصی رسیده است. این تأیید فیزیکی به مدارهای ایمنی افزونگی اضافه می کند و با مقرراتی که نیاز به اینترلاک مکانیکی دارند مطابقت دارد.

تعمیر و نگهداری و عیب یابی

نشتی خارجی در اطراف سطح نصب معمولاً نشان‌دهنده آسیب‌دیدگی حلقه‌های O یا یک سوپاپ نادرست گشتاور است. بازرسی و تعویض واشر نصب اکثر مشکلات نشتی خارجی را حل می کند. بررسی صاف و بدون آسیب بودن سطح نصب از عود آن جلوگیری می کند.

هنگامی که سوپاپ باید آنها را در موقعیت خود نگه دارد، نشتی داخلی نشان می دهد که محرک ها به آرامی حرکت می کنند. این اغلب ناشی از مایع آلوده پوشیدن قرقره و سوراخ است. بررسی تمیزی مایعات و تعویض فیلترها علت اصلی را برطرف می کند. در موارد شدید، اگر فرسودگی بیش از حد مجاز باشد، ممکن است نیاز به تعویض دریچه باشد.

عملکرد چسبناک یا کند زمانی اتفاق می افتد که قرقره آزادانه در داخل سوراخ حرکت نمی کند. آلودگی دوباره در صدر فهرست علل قرار دارد، اما عملکرد خارج از محدوده دما یا ویسکوزیته مشخص شده نیز مشکلاتی را ایجاد می کند. اطمینان از اینکه سیال هیدرولیک در محدوده مشخصات باقی می ماند، از اکثر مشکلات عملیاتی شیر کنترل جهت WMR جلوگیری می کند.

مقایسه با انواع شیرهای دیگر

سری WMM از یک اهرم دستی به جای غلتک برای فعال سازی استفاده می کند. اپراتورها به صورت دستی اهرم را حرکت می دهند تا موقعیت سوپاپ را تغییر دهند، که برای کنترل هایی که افراد مستقیماً از آن استفاده می کنند، به خوبی کار می کند. سری WMD اهرم را با یک دستگیره چرخشی جایگزین می کند و گزینه کنترل دستی فشرده تری را ارائه می دهد.

شیرهای برقی برقی کنترل از راه دور را فراهم می کنند اما نیاز به برق و سیگنال های کنترل دارند. این شیرها سریعتر از انواع مکانیکی سوئیچ می شوند، اما نقاط شکست احتمالی را از طریق سیم کشی، شیر برقی و کنترل کننده های الکترونیکی معرفی می کنند. دریچه کنترل جهت WMR این نگرانی ها را در کاربردهایی که تحریک مکانیکی منطقی است از بین می برد.

دریچه هایی که به صورت پایلوت کار می کنند از فشار هیدرولیک برای جابجایی قرقره های بزرگتر استفاده می کنند که امکان کنترل جریان های بالاتر با نیروهای محرک کمتر را فراهم می کند. این شیرها در مقایسه با طراحی مستقیم WMR هزینه بیشتری دارند و پیچیدگی بیشتری دارند. برای کاربردهایی با قابلیت جریان و فشار WMR، طراحی ساده تر اغلب قابل اعتمادتر و مقرون به صرفه تر است.

ملاحظات مدیریت فشار

در حالی که پورت‌های P، A و B به طور ایمن 315 بار را مدیریت می‌کنند، محدودیت پورت T نیازمند توجه طراحی سیستم است. هر گونه محدودیت در خط مخزن یا استفاده از یک مخزن تحت فشار، فشار را در پورت T افزایش می دهد. فشار برگشتی از سایر شیرهایی که از خط مخزن مشترک استفاده می کنند نیز بر این پورت تأثیر می گذارد.

نصب یک خط مخزن جداگانه برای شیرهایی با جریان برگشت قابل توجه به مدیریت فشار پورت T کمک می کند. برخی از طراحان از منیفولد برگشتی کم فشار اختصاصی استفاده می کنند که مستقیماً با حداقل محدودیت به مخزن متصل می شود. برای سیستم هایی که فشار پورت T بالاتر اجتناب ناپذیر است، مشخص کردن انواع فشار بالا شیر کنترل جهت WMR از خرابی زودرس آب بندی جلوگیری می کند.

شیرهای چک یا محدودکننده‌ها در مکان‌های خاص مدار می‌توانند به طور غیرمنتظره‌ای فشاری را در پورت T ایجاد کنند. تجزیه و تحلیل دقیق مدار در طول طراحی، این موقعیت ها را شناسایی می کند. گیج های فشار در پورت T در طول راه اندازی بررسی می کنند که شرایط واقعی مطابق با مشخصات است.

یکپارچه سازی کنترل جریان

شیر کنترل جهت WMR جهت جریان را تغییر می دهد اما سرعت جریان را مستقیماً کنترل نمی کند. اکثر برنامه ها به کنترل جریان اضافی برای تنظیم سرعت محرک نیاز دارند. شیرهای سوزنی یا کنترل‌های جریان جبران‌شده با فشار یا در مدار یا مستقیماً در پورت‌های شیر نصب می‌شوند.

برخی از مدل‌های WMR محدودکننده‌های کارتریج رشته‌ای را می‌پذیرند که مستقیماً در پورت P نصب می‌شوند. این دوشاخه های اندازه B08، B10 یا B12 محدودیت جریان ساده و میرایی نوک فشار را فراهم می کنند. طراحی یکپارچه باعث صرفه جویی در فضا و کاهش تعداد اجزای جداگانه در منیفولد هیدرولیک می شود.

کنترل جریان کنتور ورودی سیال را به محرک محدود می کند، در حالی که کنترل کنتور خروجی جریان برگشت را محدود می کند. انتخاب بستگی به ویژگی های بار و کیفیت کنترل مورد نظر دارد. شیر کنترل جهت WMR هر دو رویکرد را از طریق طراحی مدار مناسب در اطراف شیر در نظر می گیرد.

ملاحظات بازار برای سال 2025

چالش های زنجیره تامین همچنان بر در دسترس بودن قطعات هیدرولیک تاثیر می گذارد. زمان تحویل برای پیکربندی‌های تخصصی WMR می‌تواند چندین ماه طول بکشد، برخی از تولیدکنندگان تاریخ تحویل را تا سپتامبر 2025 ذکر می‌کنند. برنامه‌ریزی از قبل و حفظ موجودی استراتژیک به جلوگیری از تاخیر در تولید کمک می‌کند.

قیمت پیکربندی های استاندارد NG6 از حدود 800 دلار آمریکا از تولیدکنندگان بزرگ شروع می شود. بازار ثانویه جایگزین هایی را ارائه می دهد، با شیرهای دست دوم که گاهی اوقات در محدوده 150 تا 200 دلار موجود است. با این حال، خرید شیرهای مستعمل مستلزم بازرسی دقیق برای بررسی وضعیت داخلی و جلوگیری از خرابی زودرس است.

استراتژی‌های چندمنبعی که شامل برندهای ممتاز مانند Bosch Rexroth و جایگزین‌های سازگار از تولیدکنندگانی مانند Hengli می‌شود، انعطاف‌پذیری عرضه را فراهم می‌کند. استاندارد ISO 4401 به این معنی است که در صورت مطابقت با مشخصات، جابجایی بین برندها امکان پذیر است. حفظ لیست های فروشنده تایید شده برای چندین تامین کننده ریسک را در محیط فعلی بازار کاهش می دهد.

نقش در اتوماسیون مدرن

همانطور که کارخانه ها حسگرها، کنترلرها و اتصال شبکه بیشتری را اضافه می کنند، شیر کنترل جهت مکانیکی ساده WMR مزایای استراتژیک را ارائه می دهد. نمی توان آن را هک کرد، نیازی به به روز رسانی نرم افزاری ندارد و به روش های قابل پیش بینی شکست می خورد. این قابلیت اطمینان برای عملکردهای حیاتی ایمنی که نیاز به پشتیبان مکانیکی دارند ارزشمند می شود.

مقررات اروپایی مانند قانون مقاومت سایبری بر امنیت محصولات دیجیتال تمرکز دارد. اجزای کاملاً مکانیکی مانند شیر WMR خارج از این الزامات قرار می گیرند و انطباق را برای سازندگان ماشین آلات ساده می کنند. این شیر یک لایه پایه ایمن را فراهم می کند که آسیب پذیری های امنیت سایبری را وارد سیستم نمی کند.

نگرانی های مربوط به بهره وری انرژی، علاقه به بهینه سازی سیستم های هیدرولیک را برمی انگیزد. در حالی که شیر کنترل جهت WMR به خودی خود در مصرف انرژی صرفه جویی نمی کند، قابلیت اطمینان و نشتی داخلی کم آن به بازده کلی سیستم کمک می کند. دریچه هایی با اندازه مناسب با جریان مناسب افت فشار و تولید گرمای هدر رفته را به حداقل می رساند.

انتخاب پیکربندی مناسب

انتخاب یک شیر کنترل جهت WMR با درک الزامات برنامه شروع می شود. حداکثر سرعت جریان و فشار تعیین می کند که آیا اندازه NG6 یا NG10 مناسب است. نوع محرک و رفتار موقعیت خنثی مطلوب پیکربندی نماد مورد نیاز را دیکته می کند.

موقعیت غلتکی بر نحوه ادغام شیر با سیستم مکانیکی تأثیر می گذارد. غلتک‌های نوع R در یک طرف نصب می‌شوند در حالی که غلتک‌های نوع U در سمت دیگر نصب می‌شوند و انعطاف‌پذیری در قرارگیری بادامک را فراهم می‌کنند. نیروی محرک مورد نیاز و هندسه بادامک موجود بر این انتخاب تأثیر می گذارد.

انتخاب مواد مهر و موم بستگی به نوع سیال و درجه حرارت شدید دارد. مهر و موم استاندارد NBR با روغن هیدرولیک مبتنی بر نفت در محدوده دمای معمولی صنعتی کار می کند. کاربردهای با دمای بالا یا سیالات مصنوعی ممکن است به مهر و موم های FKM نیاز داشته باشند که شرایط مختلف را تحمل کنند. بررسی سازگاری شیمیایی از تورم یا خراب شدن مهر و موم جلوگیری می کند.

اسناد و منابع پشتیبانی

سازندگان مستندات فنی دقیق برای شیر کنترل جهت WMR را از طریق وب سایت های خود ارائه می دهند. برگه های داده مشخصات دقیق، ابعاد و کدهای سفارش را فهرست می کنند. دستورالعمل‌های نصب، روش‌های نصب و مقادیر گشتاور را با جزئیات پوشش می‌دهند.

مدل‌های CAD در قالب‌های مختلف به طراحی ماشین و چیدمان منیفولد کمک می‌کنند. این نمایش‌های سه‌بعدی، پاکت‌های سوپاپ و مکان‌های پورت را نشان می‌دهند که امکان بررسی تداخل را قبل از نمونه‌سازی فیزیکی فراهم می‌کند. اکثر سازندگان مدل هایی را در قالب های STEP یا IGES ارائه می دهند که به نرم افزار طراحی رایج وارد می شوند.

پشتیبانی مهندسی برنامه به حل سوالات پیچیده طراحی مدار کمک می کند. سازندگان تیم‌های فنی را حفظ می‌کنند که می‌توانند پیکربندی‌های خاصی را برای برنامه‌های غیرمعمول یا عیب‌یابی مشکلات در سیستم‌های موجود توصیه کنند. استفاده از این منابع در مرحله طراحی از اشتباهات پرهزینه و طراحی مجدد جلوگیری می کند.

ملاحظات نهایی

شیر کنترل جهت WMR کاربردهایی را ارائه می دهد که کنترل موقعیت مکانیکی و سوئیچینگ قابل اعتماد بیشتر از پیچیدگی الکترونیکی اهمیت دارند. طراحی اثبات شده آن شرایط سخت در معدن، فلزکاری و جابجایی مواد را بدون آسیب پذیری کنترل های الکترونیکی انجام می دهد. درک توانایی ها و محدودیت های آن به مهندسان اجازه می دهد تا آن را به طور موثر اعمال کنند.

مدیریت صحیح سیال عمر شیر را به میزان قابل توجهی افزایش می دهد. حفظ استانداردهای پاکیزگی، عملکرد در محدوده دما و ویسکوزیته مشخص، و مدیریت فشار پورت T از اکثر حالت های خرابی جلوگیری می کند. این اقدامات احتیاطی ساده، شیر کنترل جهت WMR را به یک جزء بادوام تبدیل می کند که چندین دهه خدمات را ارائه می دهد.

در دنیایی که به سمت تحول دیجیتال پیش می رود، شیر WMR ثابت می کند که راه حل های مکانیکی هنوز نقش مهمی دارند. عدم توانایی آن در هک شدن یا دستکاری از راه دور امنیت ذاتی را فراهم می کند. ارتباط فیزیکی بین موقعیت ماشین و عملکرد هیدرولیک رفتار قابل پیش بینی ایجاد می کند که سیستم های ایمنی می توانند به آن وابسته باشند. به این دلایل، شیر کنترل جهت WMR در هیدرولیک صنعتی مدرن باقی می ماند.
