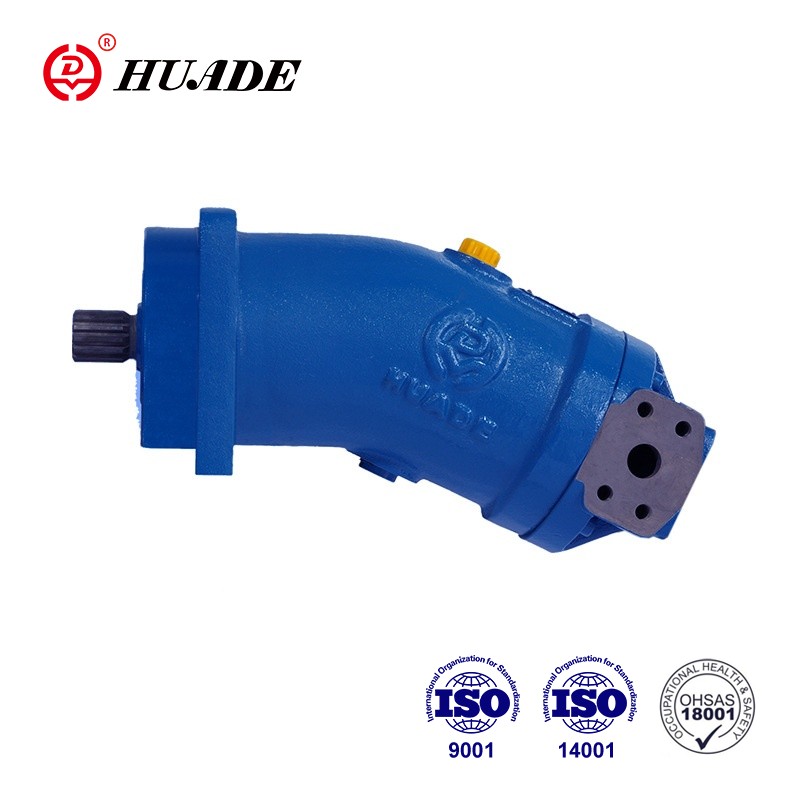

موتور جابجایی ثابت پیستون سری 6 A2FE نقش مهمی در ماشین آلات صنعتی دارد. به دلیل سرعت بالا، گشتاور خروجی زیاد و نسبت قدرت به وزن و همچنین بازده کلی بالا، انتخاب ایده آلی برای بسیاری از تجهیزات صنعتی است. عملکرد عالی و پایدار موتور A2FE آن را به منبع برق ترجیحی در بسیاری از تجهیزات و ماشین آلات صنعتی تبدیل کرده است.
■ مهر و موم شفت ... بارگذاری فشار مجاز
☑عمر کاسه نمد شفت تحت تاثیر سرعت واحد پیستون محوری و فشار تخلیه کیس (فشار کیس) است.
☑میانگین فشار تفاضلی 2 بار بین کیس و فشار محیط ممکن است در دمای کارکرد معمولی به طور پایدار تجاوز نکند.
☑برای فشار دیفرانسیل بالاتر در سرعت کاهش یافته، نمودار را ببینید.
افزایش فشار لحظه ای (t < 0.1 ثانیه) تا 10 بار مجاز است. عمر مفید مهر و موم شفت با افزایش فرکانس سنبله های فشار کاهش می یابد.
☑فشار کیس باید برابر یا بیشتر از محیط باشد
■جهت جریان
| جهت چرخش، در محور محرک مشاهده می شود | جهت جریان |
| در جهت عقربه های ساعت (R) | A→B |
| خلاف جهت عقربه های ساعت (L) | B→ A |
■ محدوده سرعت
☑ بدون محدودیت برای حداقل سرعت nmin. اگر یکنواختی حرکت مورد نیاز است، سرعت nmin نباید کمتر از 50 دور در دقیقه باشد. جدول مقادیر را برای حداکثر سرعت ببینید.
■ یاتاقان با طول عمر بالا
☑ سایز 250355
☑ برای عمر طولانی و استفاده با سیالات هیدرولیک HF. ابعاد خارجی مشابه موتور با بلبرینگ استاندارد. تبدیل بعدی به بلبرینگ با عمر طولانی امکان پذیر است.
☑ فلاشینگ بلبرینگ و کیس از طریق پورت U توصیه می شود.
■پورت ها
| پورت ها | بندر برای | نمودار |
|
الف، ب T |
پورت کار پورت تخلیه |
|
ویژگی ها:
موتور HD-A2FE سایز 28 تا 355 سری 6
فشار اسمی 400 بار حداکثر فشار 450 بار
■موتور پلاگین ثابت با گروه دوار پیستون مخروطی محوری محور خم
طراحی، برای درایوهای هیدرواستاتیک در مدارهای باز و بسته.
■ ادغام گسترده در گیربکس مکانیکی به دلیل نصب توکار
فلنج واقع در مرکز کیس (بسیار صرفه جویی در فضا
ساخت و ساز)
■ ابعاد کوچک، راندمان کل بالا، واحد کامل، آماده مونتاژ و
تست شده، نصب آسان، به سادگی به گیربکس مکانیکی وصل کنید، خیر
مشخصات پیکربندی که هنگام نصب باید رعایت شود
کاربرد:
موتور جابجایی ثابت پیستون محوری محور خم A2FE را می توان در ماشین آلات ساختمانی، ایستگاه های پمپ هیدرولیک، دکل های حفاری، ماشین های انفجار، تجهیزات کاغذ سازی، ماشین آلات جاده و سایر تجهیزات مورد استفاده قرار داد تا پشتیبانی قدرت پایدار و قابل اعتماد برای عملکرد این تجهیزات را فراهم کند.
