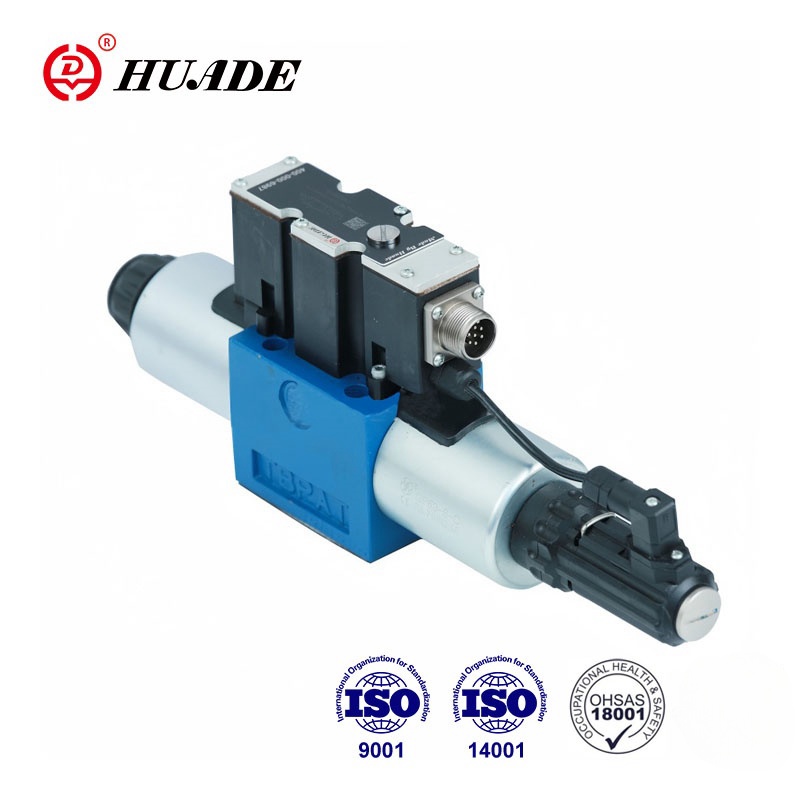

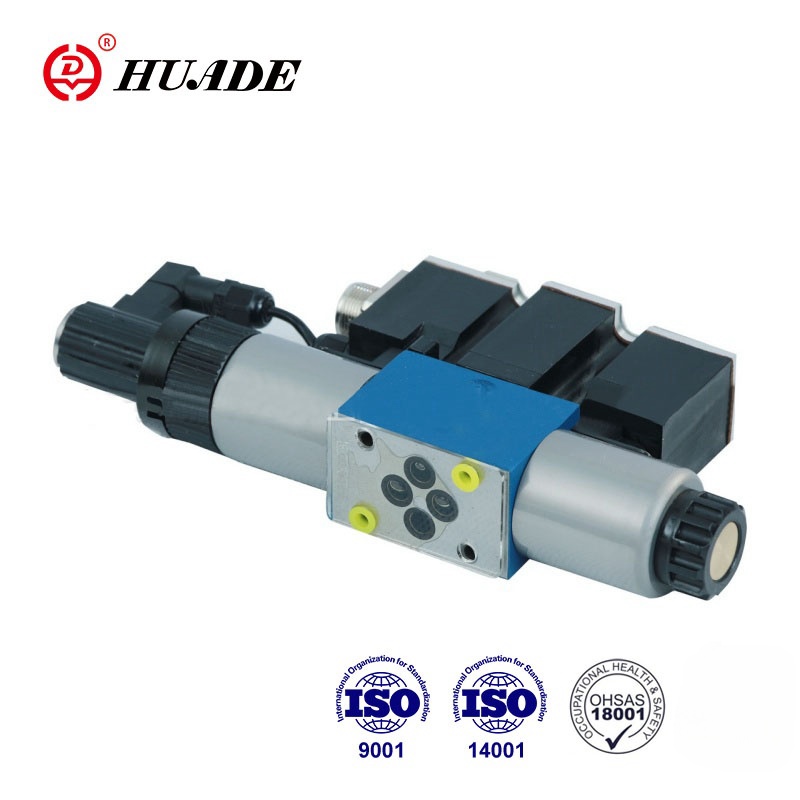

این دریچه 4Wree-2X یک شیر جهت ای متناسب با عمل مستقیم است که توسط یک سولنوئید متناسب برای کنترل جریان و جهت جریان مایع هیدرولیک اداره می شود. کنترل الکترومغناطیس از طریق تقویت کننده داخلی قابل دستیابی است. عملکرد محصول با سری 4Wree-2X رکسروت سازگار است.
| وابسته به هیدرولیکی | |||
| اندازه | 6 | 10 | |
| فشار عملیاتی | پورت A 、 P 、 B | 31.5 | 31.5 |
| بندر تی | 21 | 21 | |
| جریان اسمی qvnom در △ p = 1mpa (l/min) | 8、16、32 | 25 、50、75 | |
| حداکثر جریان مجاز (L/min) | 80 | 180 | |
| درجه آلودگی (میکرومتر) | ≤20 (توصیه 10) | ||
| هیسترزیس (٪) | ≤0.1 | ||
| دهانه واژگونی (٪) | 0.05 | ||
| حساسیت پاسخ (٪) | 0.05 | ||
| مایع فشار | روغنهای معدنی ، استر فسفات | ||
| دامنه ویسکوزیته mm2/s | 20 تا 380 | ||
| دامنه دمای محیط (℃) | 4 | -20 تا +70 | |
| 4 | -20 تا +50 | ||
| وزن (کیلوگرم) | 4 | 2.2 | 6.3 |
| 4 | 2.4 | 6.5 | |
| برقی (یکپارچه الکترونیک) | |||
| اندازه | 6 | 10 | |
| نوع عرضه | دی سی | دی سی | |
| ولتاژ اسمی (V) | 24 | ||
| جریان اسمی سولنوئید (A) | 2.5 | ||
| مقاومت سیم پیچ سولنوئید (ω) | مقاومت سیم پیچ در 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| وظیفه | 100 ٪ | ||
| دمای حداکثر (℃) | به 150 | ||
| عایق به DIN40050 | IP65 | ||
| داده های فنی تقویت کننده مرتبط | |||
| تقویت کننده همراه | 4 | HD-VT-VRPA2 -.- 1x/ | HD-VT-VRPA2 -.- 1x/ |
| 4 | HD-VT-4Wree6-2X | HD-VT-4Wree10-2X | |
| ولتاژ عرضه | ولتاژ اسمی VDC | 24 | |
| مقدار محدود کننده پایین تر V | 19.4 | ||
| مقدار محدود کننده بالا V | 35 | ||
| قدرت تقویت کننده | imax a | <2 | |
| جریان ضربه a | 3 | ||
ویژگی ها:
▶ دریچه جهت متناسب به طور مستقیم کنترل شده برای کنترل جهت و بزرگی یک جریان
▶ برای نصب زیر
بازخورد موقعیت الکتریکی
▶ قرقره کنترل محور بهار
▶ نوع 4Wree ، یکپارچه الکترونیک دریچه با رابط A1 یا F1
▶ عمل توسط سلولهای متناسب با نخ مرکزی و سیم پیچ قابل جابجایی است
▶ دریچه و کنترل الکترونیکی از یک منبع
برنامه:
سوپاپ متناسب 4Wree-2X را می توان در زمینه های مختلف مانند ابزار ماشین ، صنعت نور ، متالورژی ، معدن ، هوافضا و غیره استفاده کرد.
شیرهای جهت دار متناسب 4/2 و 4/3 به طور مستقیم اجزای کنترل شده از طراحی زیر صفحه هستند.
آنها توسط سلولهای متناسب با نخ مرکزی و سیم پیچ قابل جابجایی عمل می کنند. سولنوئیدها به صورت اختیاری توسط الکترونیک کنترل یکپارچه کنترل می شوند.
توضیحات عملکردی:
با استفاده از solenoids (5 و 6) ، از بین بردن انرژی ، قرقره کنترل (2) توسط چشمه های فشرده سازی در موقعیت مرکزی نگهداری می شود (3 و 4)
عملکرد مستقیم قرقره کنترل (2) با انرژی بخشیدن به یکی از سولنوئیدهای متناسب ، به عنوان مثال کنترل "B" solenoid (6)
→ حرکت قرقره کنترل (2) به سمت چپ متناسب با سیگنال ورودی الکتریکی
→ اتصال از P به A و B به T از طریق دهانه مانند مقطع با ویژگی های جریان پیشرونده
انرژی بخشیدن به سولنوئید (6)
→ قرقره کنترل (2) از طریق فنر فشرده سازی به موقعیت مرکزی بازگردانده می شود (3)
HD-4Wree ... A-2x
در شرایط دفع انرژی ، قرقره (2) در موقعیت مرکز مکانیکی توسط چشمه های بازگشت سولنوئید نگهداری می شود. این ، برای نماد قرقره "V" ، مربوط به موقعیت مرکز هیدرولیک نیست! هنگامی که مدار کنترل حلقه بسته شیر الکتریکی بسته شد ، قرقره در موقعیت مرکز هیدرولیک قرار می گیرد.
طراحی:
دریچه اساساً شامل موارد زیر است:
• مسکن (1) با صورت Mountinq
• قرقره (2) را با چشمه های فشرده سازی کنترل کنید (3 و 4)
• solenoids (5 و 6) با نخ مرکزی
• مبدل موقعیت (7)
• الکترونیک کنترل یکپارچه اختیاری (8)
• تنظیم مکانیکی صفر نقطه (9) از طریق PG 13.5 قابل دسترسی است و نقطه صفر الکتریکی از طریق PG 7 (10) قابل دسترسی است (نوع 4Wree)
