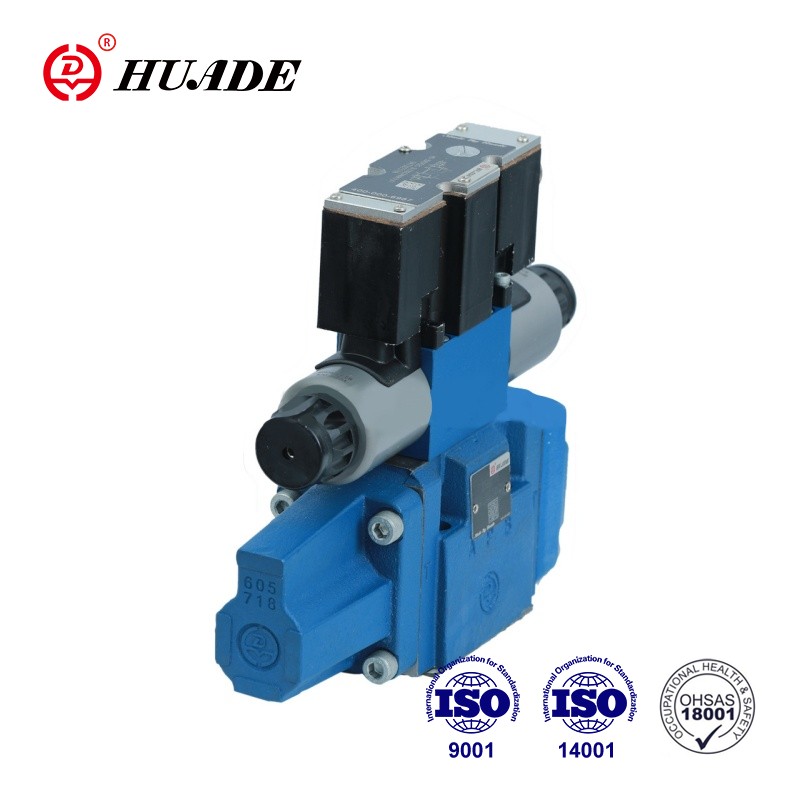

شیرهای نوع HD-4WRZE شیرهای 4 طرفه هستند که از طریق شیرهای برقی متناسب فعال می شوند و جهت و سرعت جریان را کنترل می کنند. این شیر جهتی متناسب دارای عملکرد هزینه بالایی است. این کارخانه مجهز به تجهیزات تولید پیشرفته از سراسر جهان است و دارای روش های آزمایشی دقیق برای اطمینان از عملکرد پایدار هر شیر متناسب است.
| هیدرولیک | |||||
| اندازه اسمی | 10 | 16 | 25 | 32 | |
| فشار عملیاتی | عرضه نفت پایلوت خارجی | 3 تا 10 | |||
| - شیر پایلوت (MPa) | عرضه نفت پایلوت داخلی | 10 ~ 31.5 | 10 تا 35 | ||
| -شیر اصلی (MPa) | 31.5 | 35 | |||
| فشار خط برگشت (MPa) | پورت T (تخلیه روغن خلبان خارجی) | 31.5 | 25 | 25 | 15 |
| پورت T (پایلوت تخلیه روغن داخلی) | 3 | ||||
| بندر Y | 3 | ||||
| حجم روغن پیلوت (cm3) برای حرکت قرقره 0 تا 100٪ | 1.7 | 4.6 | 10 | 26.5 | |
| جریان روغن پایلوت در پورت X و Y (L/min) برای شکل پلکانی سیگنال ورودی 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| جریان از طریق شیر اصلی (L/min) | 170 | 460 | 870 | 1600 | |
| هیسترزیس % | ≤6 | ||||
| سیال تحت فشار | روغن معدنی 1 به DIN 51 524 | ||||
| محدوده دمای سیال تحت فشار (℃) | -20 تا 80 | ||||
| محدوده ویسکوزیته (mm2/s) | 20 تا 380 | ||||
| نصب و راه اندازی | اختیاری، ترجیحا افقی | ||||
| وزن نسخه WRZ... (برای WRZE"به علاوه 0.2 کیلوگرم) | 7.8 | 13.4 | 18.2 | 42.2 | |
| برقی | |||
| نوع سوپاپ | سپتامبر | در حال جوشیدن است | |
| نوع ولتاژ | دی سی | ||
| حداکثر جریان (A) | 1.5 | 2.5 | |
| مقاومت سیم پیچ برقی (Ω) | مقدار سرد در 20 ℃ | 4.8 | 2 |
| حداکثر مقدار گرم | 7.2 | 3 | |
| حفاظت | IP65 | ||
| دمای کویل (℃) | تا 150 | ||
| وظیفه % | 100 | ||
| کنترل الکترونیک | HD-VT-VSPA2-50-1X/. | الکترونیک کنترل یکپارچه | |
ویژگی ها:
▶شیر جهتی متناسب با عملکرد خلبان
▶برای نصب زیر صفحه
▶کنترل جهت و سرعت جریان
▶قرقره کنترل در مرکز فنر
▶سوپاپ و الکترونیک کنترل تناسبی از یک منبع واحد
کاربرد:
از شیرهای HD-4WRZE برای کنترل جهت و جریان استفاده می شود.
دریچه اساساً شامل: شیر پایلوت ①، قرقره اصلی ④، شیر اصلی ⑥ و فنر مرکزی ③ است. هنگامی که شیر برقی B در شرایط بدون برق است، قرقره کنترل ② به سمت راست حرکت می کند. عرضه روغن پایلوت به شیر پایلوت از طریق درگاه P داخلی یا خارجی از طریق درگاه X است. روغن پیلوت از طریق شیر پیلوت ① به داخل محفظه فشار جریان می یابد. و قرقره اصلی ④ را متناسب با سیگنال ورودی الکتریکی حرکت می دهد. اتصال از P به A و از B به T از طریق مقاطع از نوع روزنه با مشخصات جریان پیشرونده است.
در شرایطی که شیر برقی A در حالت بدون برق قرار دارد، قرقره اصلی به سمت چپ حرکت می کند. اتصال از P به B و از A به T. قطع برق، قرقره کنترل و قرقره خلبان ④ به مرکز خود منتقل می شوند. موقعیت ها
نماد شیر جهتی متناسب 4WRZE-7X
