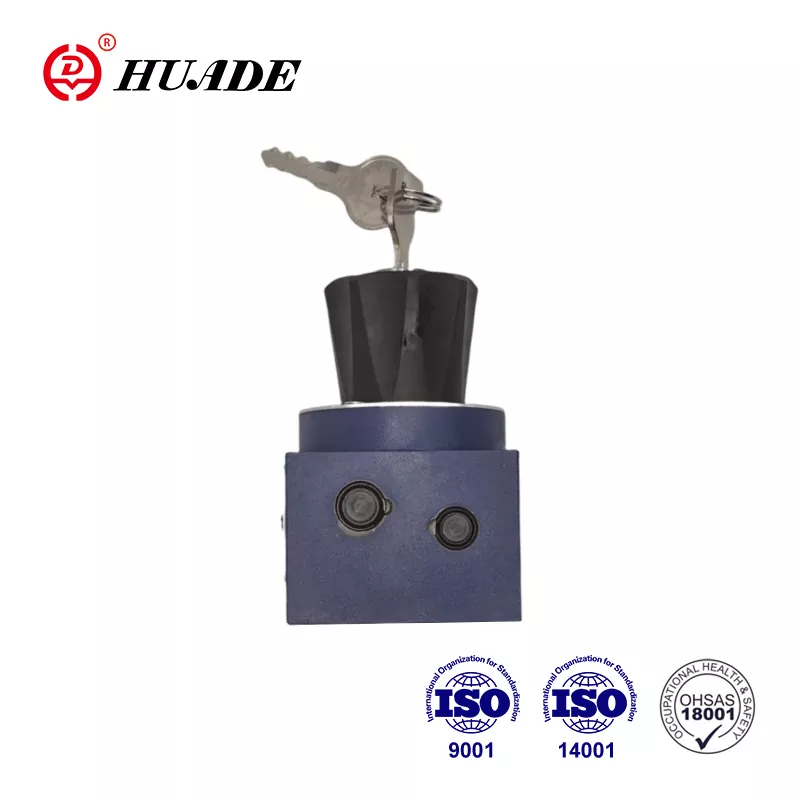

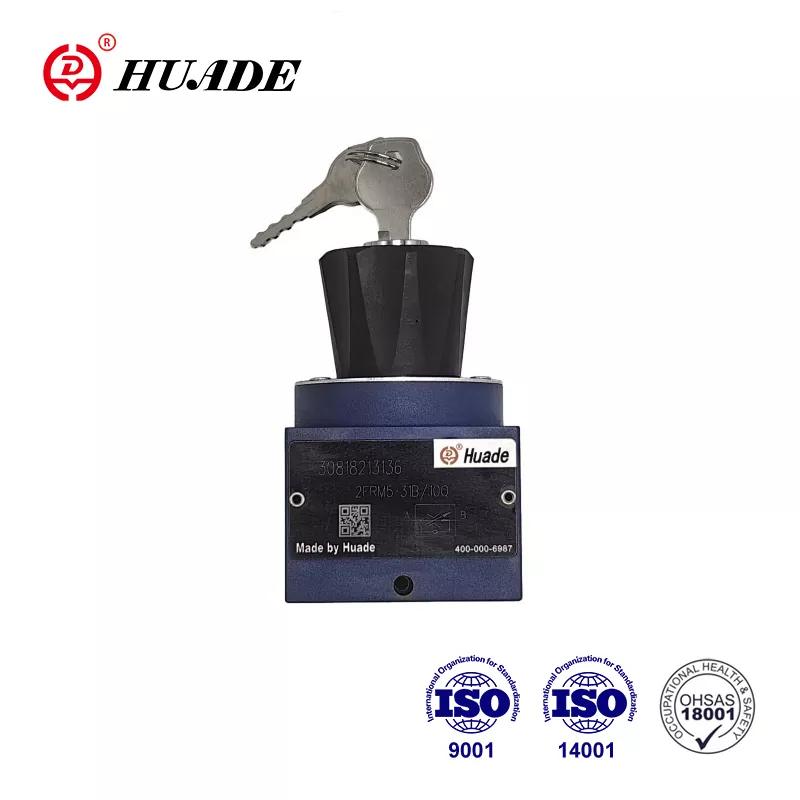

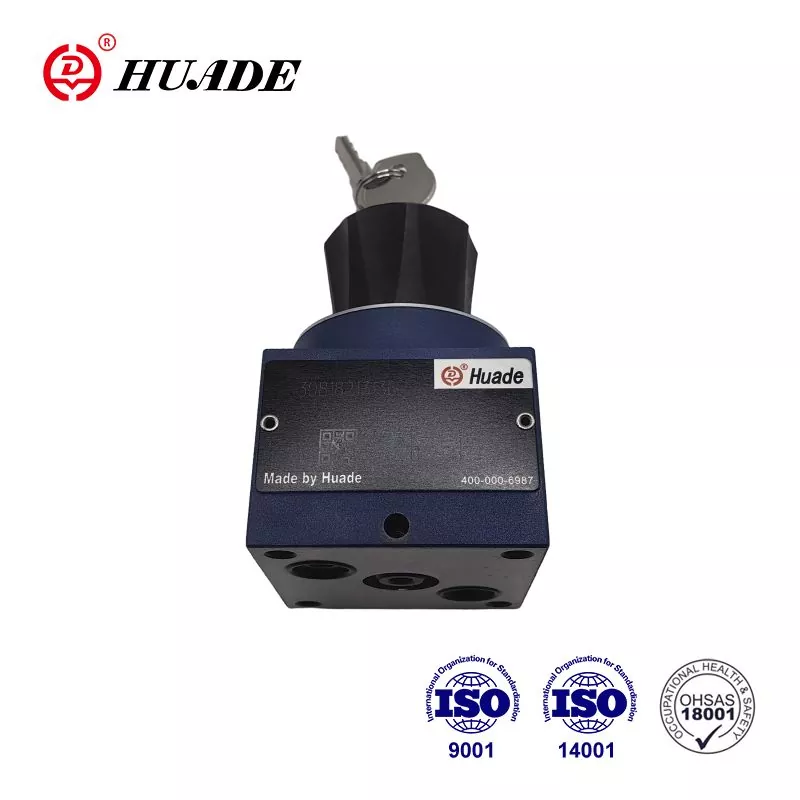

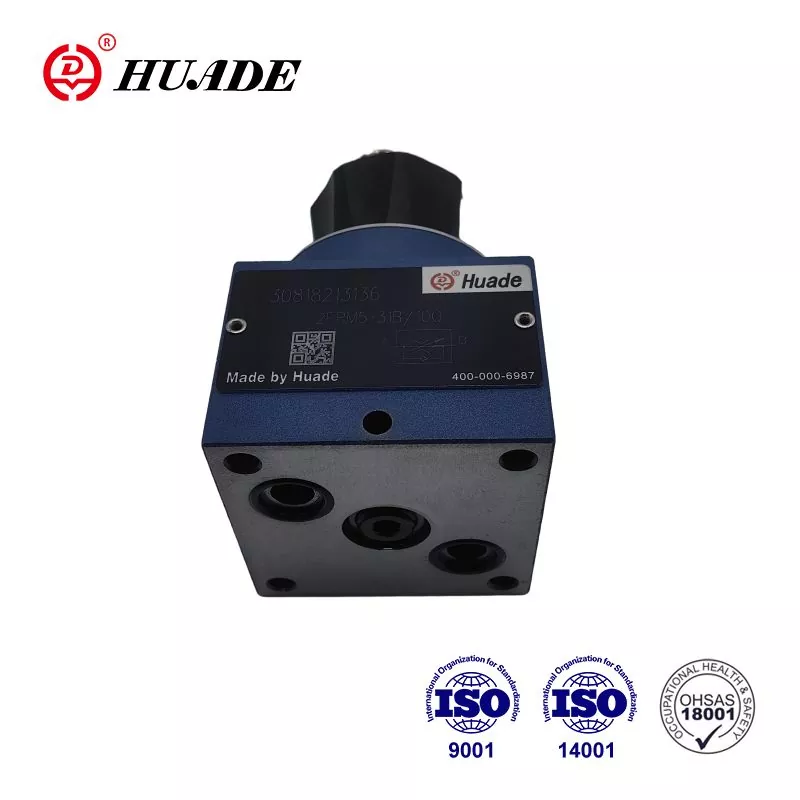

شیر جریان 2FRM یک شیر کنترل جریان دو طرفه است. برای دریچه گاز استفاده می شود. Huade® در واقع یک برند قابل اعتماد در چین است. از طریق دو همکاری طولانی مدت با Rexroth، شیرهای کنترل جریان Huade® با همان سری ارائه شده توسط Rexroth سازگار هستند. Huade Hydraulic چه در کیفیت محصول، نوآوری در فناوری، خدمات مشتری یا شهرت برند، عملکرد خوبی داشته و شهرت گسترده ای را در بازار و مصرف کنندگان به دست آورده است.
|
ژنرال |
|
|
سیال هیدرولیک |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
|
محدوده دما (℃) |
-30 تا 80+ |
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|
صفحه ساندویچ یکسو کننده |
|
|
حداکثر جریان (L/min) |
15 |
|
فشار عملیاتی (MPa) |
تا 21 |
|
فشار ترک خوردگی (MPa) |
0.1 |
|
وزن (کیلوگرم) |
0.6 |
|
شیر کنترل جریان دو طرفه |
||||||||
|
جریان. حداکثر qv (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
Δp با جریان بازگشت آزاد B → A، وابسته به qv (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
کنترل جریان |
دمای پایدار |
± 5٪ |
± 3٪ |
± 2٪ |
||||
|
پایدار در برابر فشار (تا |
± 2٪ |
4% |
||||||
|
فشار عملیاتی، حداکثر پورت A (MPa) |
تا 21 |
|||||||
|
محدوده اختلاف فشار حداقل (MPa) |
0.3 تا 0.5 |
0.6 ~ 0.8 |
||||||
|
درجه آلودگی (μm) |
25 (Q<5L/min) |
10 (Q < 0.5 لیتر در دقیقه) |
||||||
|
وزن (کیلوگرم) |
1.6 |
|||||||
ویژگی ها:
▶ الگوی انتقال به DIN 24 340، از A، ISO 4401 و CETOP - RP 121H
▶ محدود کننده ضربه جبران کننده فشار، اختیاری
▶ کاهش پرش راه اندازی
▶ کنترل جریان در هر دو جهت با استفاده از صفحه ساندویچ یکسو کننده
▶ دستگیره چرخشی قابل قفل
کاربرد:
شیر کنترل جریان نوع 2FRM یک شیر کنترل جریان دو طرفه است که برای دریچه گاز استفاده می شود و تحت تاثیر فشار و دما قرار نمی گیرد.
شیر کنترل جریان دو طرفه 2FRM عمدتاً از محفظه (1)، عنصر تنظیم (2)، روزنه (3)، جبران کننده فشار (4) به صورت اختیاری با محدود کننده ضربه و همچنین شیر برگشت (5) تشکیل شده است و برای دریچه گاز استفاده می شود. یک جریان در فشار کم و وابستگی به دما.
سطح مقطع دریچه گاز توسط چرخش پیچ منحنی (7) تنظیم می شود. برای ثابت نگه داشتن جریان مستقل از فشار در نقطه دریچه گاز (8) یک جبران کننده فشار (4) متصل شده است. استقلال معتدل نتیجه این است که نقطه دریچه گاز به عنوان یک روزنه ساخته شده است.
بازگشت جریان آزاد از B به A از طریق شیر برگشتی (5) است.
برای رسیدن به جریان کنترل شده شیر در هر جهت، امکان نصب صفحه ساندویچ یکسو کننده نوع Z4S در زیر شیر کنترل جریان وجود دارد.
ساختار شیر کنترل جریان 2FRM 5
نماد شیر کنترل جریان 2FRM 5
