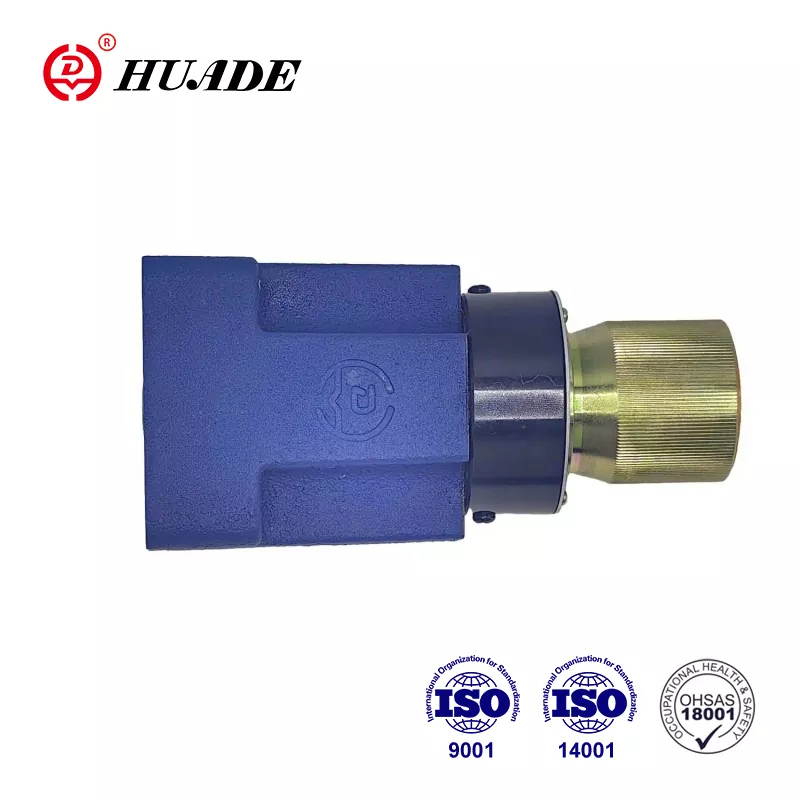

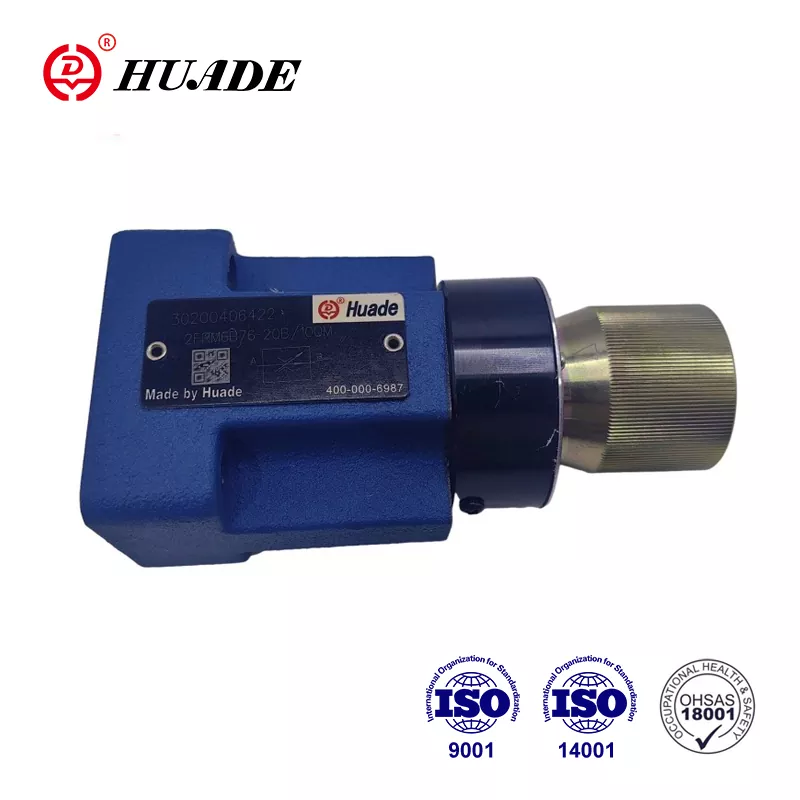

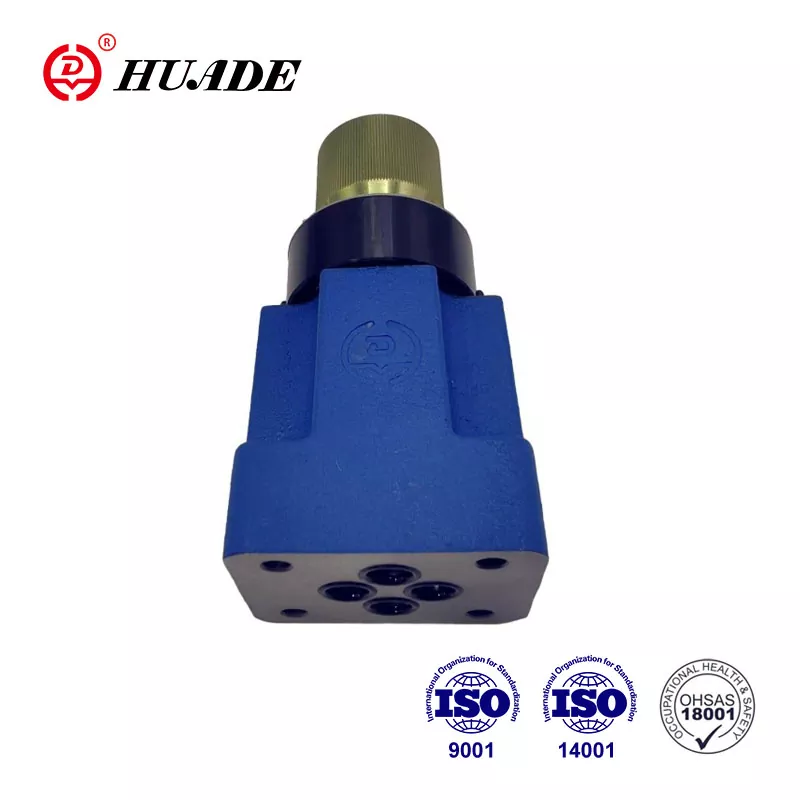

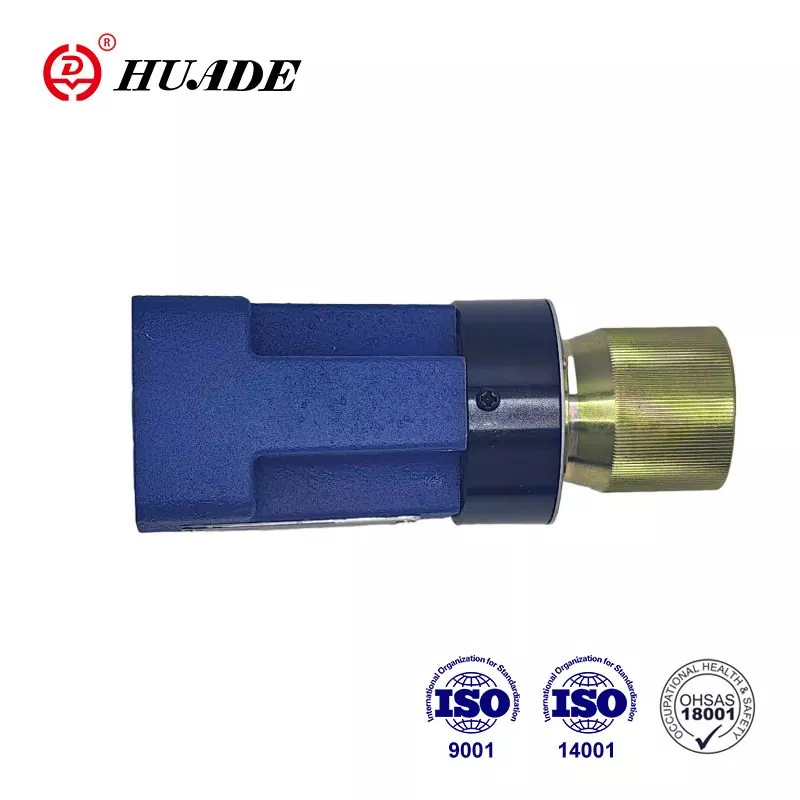

شیر کنترل جریان نوع 2 FRM یک شیر کنترل جریان 2 طرفه است. این کارخانه در حالی که به شدت کنترل کیفیت محصولات را کنترل می کند ، بر روی کاربردی محصولات متمرکز است. این هدف با هدف عرضه دریچه های جریان هیدرولیک با کیفیت بالا که مشتریان می توانند از آن برخوردار باشند. HUADE® شیرهای جریان 2FRM 6 به دلیل معرفی فناوری پیشرفته در فناوری پیشرفته تر هستند. بسته بندی محصول را می توان سفارشی کرد ، مانند بسته بندی جعبه چوبی ، بسته بندی پلاستیکی و بسته بندی کارتن استاندارد.
|
مایع فشار |
روغن معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
|||||
|
محدوده دمای مایعات فشار (℃) |
-30 تا +80 |
|||||
|
دامنه ویسکوزیته (میلی متر/ثانیه) |
10 تا 800 |
|||||
|
Flow QV Max (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
جریان qv min to10mpa (l/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
جریان QV حداقل به 31.5MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
اختلاف فشار ∆P برای جریان بازگشت آزاد B → A (MPA) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
حداقل اختلاف فشار (MPA) |
0.6 تا 1.2 |
|||||
|
پایداری فشار تا ∆P = 31.5 MPa (٪) |
ارشد 2 (QMAX) |
|||||
|
حداکثر فشار عملیاتی در بندر A (MPA) |
به 31.5 |
|||||
|
آلودگی (μm) |
25 (q <5l/min) 10 (q <0.5L/min) |
|||||
|
وزن (کیلوگرم) |
تقریباً 1.3 |
|||||
ویژگی ها:
▶ بسته شدن خارجی جبران کننده فشار ، اختیاری
▶ شیر ، اختیاری را بررسی کنید
kn دستگیره چرخشی با مقیاس
lockable.Optional
1) هنگامی که در رابطه با صفحه یکسو کننده تا 21 مگاپاسکال استفاده می شود
برنامه:
شیر کنترل جریان 2FRM 6 برای حفظ جریان ثابت ، مستقل از فشار و دما استفاده می شود.
عمومی:
شیر کنترل جریان 2 طرفه 2FRM 6 اساساً شامل مسکن (1) ، دستگیره دوار (2) ، دهانه (3) ، جبران کننده فشار (4) و یک شیر چک اختیاری است.
شیر کنترل جریان نوع 2frm 6 b .._ 20b/m
(بدون بسته شدن خارجی ، بدون شیر چک)
جریان از بندر A به B در موقعیت دریچه گاز (5) پرتاب می شود. مقطع دریچه گاز با چرخاندن دستگیره چرخشی (2) متغیر است. به منظور ثابت نگه داشتن جریان ، مستقل از فشار ، a
جبران کننده فشار (4) در بندر B پایین دست از موقعیت دریچه گاز (5) نصب شده است. فنر فشرده سازی (6) دیافراگم (3) و جبران کننده فشار (4) به بیرون در برابر توقف های مربوطه خود را فشار می دهد و در نتیجه جبران کننده فشار (4) را در حالت باز نگه می دارد که هیچ جریان از طریق دریچه وجود ندارد. هنگامی که مایعات از طریق دریچه جریان می یابد ، فشار در بندر A یک نیرو را برای جبران کننده فشار (4) از طریق دهانه (7) اعمال می کند. جبران کننده فشار (4) تا زمانی که نیروها تعادل برقرار کنند ، به موقعیت جبران کننده حرکت می کنند. اگر فشار در بندر A افزایش یابد ، جبران کننده فشار (4) در جهت بسته شدن حرکت می کند ، تا زمانی که یک بار دیگر تعادل نیرو حاصل شود. با توجه به این عمل جبران کننده مداوم جبران کننده فشار ، یک جریان ثابت بدست می آید. به منظور کنترل جریان از طریق دریچه از هر دو جهت ، یک صفحه ساندویچ یکسو کننده نوع Z4S 6 ممکن است در زیر این شیر کنترل جریان قرار گیرد.
ساختار شیر کنترل جریان 2FRM 6-20B/... M ...
نوع 2frm 6a ..- 20b/.. r
عملکرد این دریچه در اصل همانند شیر نوع 2frm 6 b ..- 20b/.. m است
با این حال ، این نوع شیر کنترل جریان با یک درگاه خارجی فراهم می شود که به جبران کننده فشار (4) اجازه می دهد از طریق پورت P (11) وصل شود. فشار خارجی که در بندر P (11) از طریق دهانه (10) عمل می کند ، جبران کننده فشار (4) بسته در برابر نیروی فنر فشرده سازی (6) است. هنگامی که دریچه جهت دار متصل (9) برای اجازه جریان از P به B فعال می شود ، کنترل حلقه بسته مانند Type 2 FRM 6 B. حاصل می شود. بنابراین از پرش از راه اندازی جلوگیری می شود.
این نسخه با بسته شدن خارجی از جبران کننده فقط برای کنترل متر استفاده می شود.
جریان بازگشت آزاد از بندر B به A از طریق شیر چک (8) است.
ساختار شیر کنترل جریان 2FRM 6A ..- 20b/.. r
نمونه های کاربردی
نماد شیر کنترل جریان 2 طرفه 2FRM 6
