در زمینه اتوماسیون صنعتی ، سیستم های هیدرولیک و پنوماتیک مانند رگ های خونی و سیستم تنفسی بدن انسان ودریچه کنترل جهتیک سوئیچ دقیق است که جهت جریان این "زندگی" را کنترل می کند. این که آیا این حرکت سطل یک بیل مکانیکی است یا اینکه بازوی روباتیک در خط تولید خودکار است ، این مؤلفه به ظاهر ساده اما مهم ضروری است.
1. "کارت شناسایی" شیر کنترل جهت دار

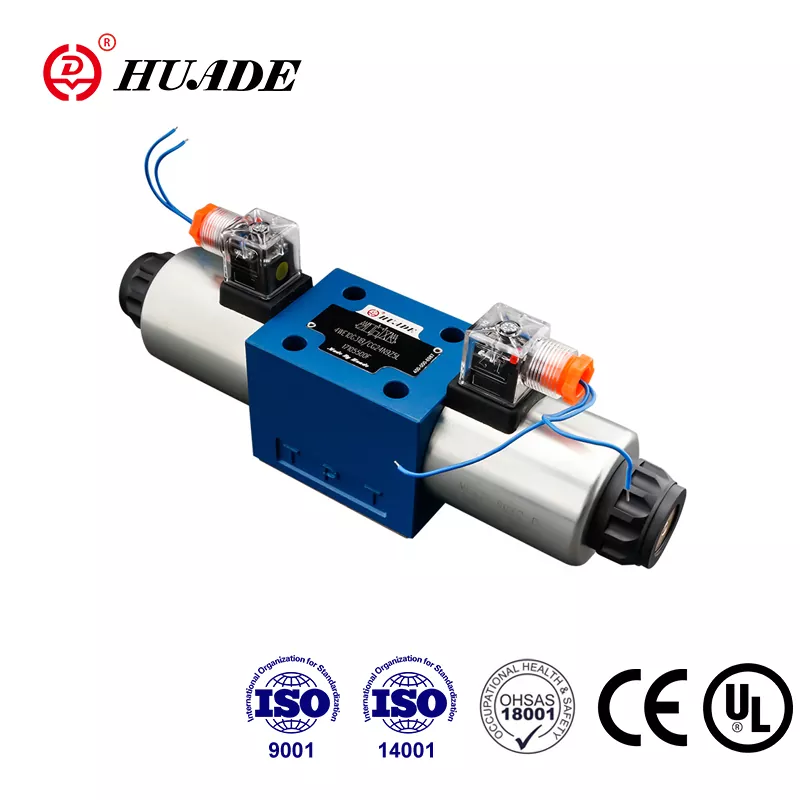

مخفف انگلیسیدریچه کنترل جهتDCV ، که به عنوان "دریچه معکوس" در جهان شناخته می شود ، وظیفه اصلی آن هدایت مسیر جریان نفت یا گاز مانند پلیس ترافیک با تغییر موقعیت هسته دریچه است. به عنوان مثال ، هنگامی که الکترومغناطیس انرژی می یابد ، هسته دریچه با صدای "clang" به سمت چپ می رود و روغن هیدرولیک مستقیم از بندر A به بندر B می رود. پس از خاموش شدن برق ، هسته شیر تنظیم می شود و مدار روغن فوراً جهت را تغییر می دهد. این طرح به محرک اجازه می دهد تا انعطاف پذیر اقدامات مختلفی مانند بلوک های LEGO را با هم ترکیب کند.
2. هیدرولیک در مقابل پنوماتیک: همان خانواده ، سرنوشت های مختلف
اگرچه هر دو جهت مایعات را کنترل می کنند ، دریچه های هیدرولیک و دریچه های پنوماتیک مانند کامیون های سنگین و اتومبیل های اسپرت هستند - اولی باید در برابر فشار بالا (معمولاً 21 مگاپیکال) مقاومت کند ، و هسته دریچه باید از فولاد ساخته شود تا به اندازه کافی سخت باشد. دومی فشار کار فقط در حدود 0.6 مگاپاسکال دارد و بدنه شیر آلیاژ آلومینیوم به راحتی می تواند آن را اداره کند. به یاد دارم که در آخرین راه اندازی کارگاه ، کارگر به اشتباه شیر پنوماتیک را در سیستم هیدرولیک نصب کرد و هسته دریچه مستقیماً توسط روغن فشار بالا تغییر شکل داد. این صحنه با انفجار یک دستگاه پاپ کورن قابل مقایسه بود.
3. عملکرد خنثی: "تله" پنهان
انتخاب نادرست از عملکرد خنثی دریچه معکوس سه موقعیت می تواند تجهیزات را در چند دقیقه به صحنه "نقاشی" تبدیل کند. به عنوان مثال ، اگر دستگاه قالب سازی تزریق که نیاز به حفظ فشار دارد با موقعیت خنثی O-Type (کاملاً محصور) انتخاب شود ، یک سایش جزئی از هسته دریچه باعث نشت قالب می شود. و موقعیت خنثی از نوع Y (تخلیه) باعث کاهش فشار سیستم می شود. سال گذشته ، یک ابزار ماشین در کارخانه ما به دلیل این امر اغلب نگران بود. بعداً کشف شد که نقاشی خرید موقعیت خنثی از نوع H را به عنوان نوع Y گمراه کرد. این گودال باعث شده است که کارگر تعمیر و نگهداری یک شبه نقاشی را تغییر دهد.
4. "تلنگر" و "نجات" در مبارزه واقعی
دریچه Solenoid گیر کرده است: محیط گرد و غبار می تواند باعث گیر شدن هسته دریچه شود. در این زمان ، عجله نکنید که شیر جدید را جایگزین کنید. ابتدا از یک ماده تمیز کننده استفاده کنید تا بدنه دریچه را شستشو دهید ، که اغلب می تواند هزاران یوان را نجات دهد.
پیری حلقه مهر و موم: حلقه های آب بندی لاستیکی در نیم سال در شرایط دمای بالا سخت می شوند و طول عمر با جابجایی به Fluororubber دو برابر می شود.
شوک هیدرولیک: "اثر چکش آب" ناشی از وارونگی ناگهانی می تواند خط لوله را ترک کند و اضافه کردن یک باتری می تواند به آرامی آن را برطرف کند.
5. روند آینده: چهارراه هوشمند
اکنون دریچه های هوشمند وجود دارد که می توانند گسلها را تشخیص دهند ، جریان و فشار را در زمان واقعی از طریق سنسورهای داخلی نظارت کنند و حتی سایش هسته شیر را پیش بینی کنند. با این حال ، هزینه در این مرحله هنوز هم بسیار زیاد است ، و کارخانه کوچک ما در حال حاضر نمی تواند آن را تحمل کند ، اما تخمین زده می شود که طی پنج سال استاندارد خواهد شد.
پایان
دریچه های کنترل جهت مانند "چراغ راهنمایی" برای تجهیزات صنعتی هستند. هنگام انتخاب ، شما فقط نمی توانید به قیمت نگاه کنید ، اما باید "شرایط جاده" مانند فشار سیستم ، سرعت پاسخ و دمای محیط را ترکیب کنید. دفعه بعد که می بینید سیلندر هیدرولیک به طرز فجیعی در حال عقب نشینی است ، "فرمانده ترافیک" را که ساکت در پشت آن کارگردانی می کند ، فراموش نکنید.
