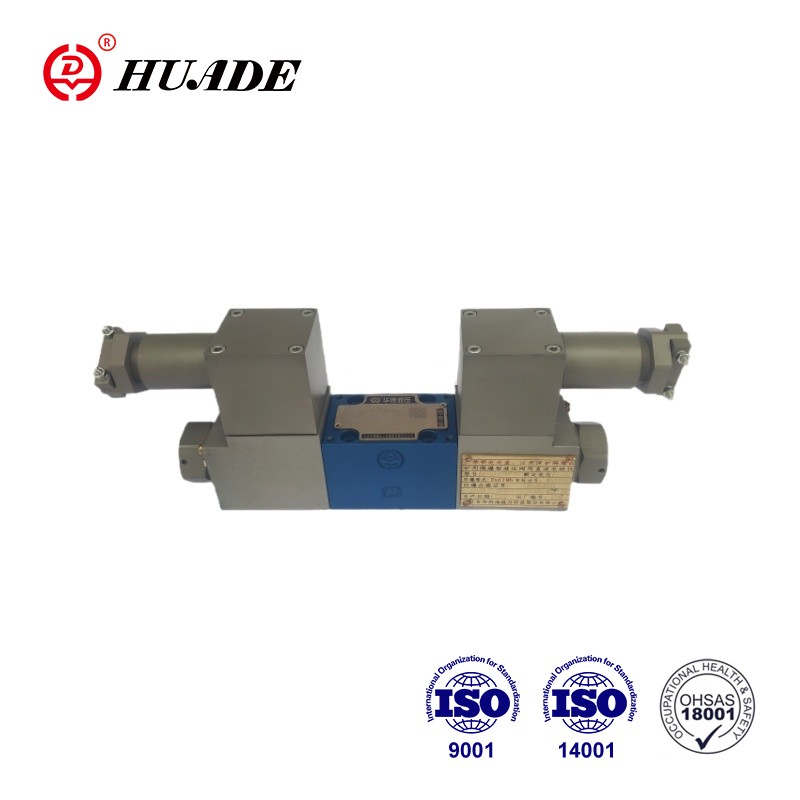

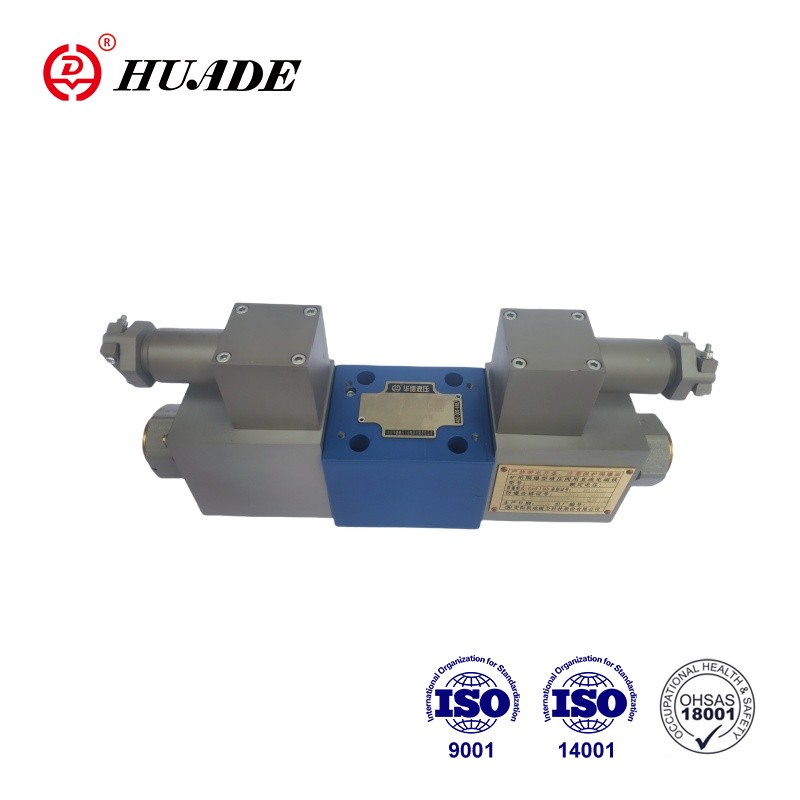

شیر جهتی متناسب ضد انفجار Huade 4WRA 6-2X دریچه های جهتی متناسب 4/2 و 4/3 طرفه هستند. آنها به عنوان اجزای مستقیم برای نصب زیر صفحه طراحی شده اند. آنها با استفاده از شیر برقی متناسب با رزوه مرکزی و سیم پیچ قابل جابجایی فعال می شوند. سلونوئیدها یا با الکترونیک کنترل خارجی کنترل می شوند. این شیر ضد انفجار 4WRA 6-2X دارای طیف گسترده ای از کاربردها است، عمدتاً در مناطقی که کنترل دقیق جریان سیستم هیدرولیک، فشار، سرعت و سایر پارامترها مورد نیاز است.
| هیدرولیک | |||
| نصب و راه اندازی | اختیاری، ترجیحا افقی | ||
| اندازه اسمی | 6 | 10 | |
| وزن (کیلوگرم) | 4WRA...2X | 2 | 6.6 |
| جریان اسمی Qvnom در △p = 10 bar (L/min) | 7، 15، 26 | 30، 60 | |
| هیسترزیس (%) | ≤5 | ||
| بازه معکوس (%) | ≤1 | ||
| حساسیت پاسخ (%) | ≤ 0.5 | ||
| حداکثر فشار عملیاتی | پورت های A، B، P (نوار) | 350 | |
| پورت T (نوار) | 210 | ||
| سیال تحت فشار | روغن معدنی (HL، HLP) به DIN 51524 | ||
| سایر مایعات تحت فشار در صورت درخواست! | |||
| محدوده دمای هوای محیط (℃) | 4WRA...2X | -20 درجه سانتی گراد تا 70 درجه سانتی گراد (4- تا 158 درجه فارنهایت) | |
| محدوده ویسکوزیته (mm2/s) | 20 تا 380 (ترجیحا 30 تا 46) | ||
| کلاس تمیزی مایعات | NAS1638 class9 یا ISO 4406 class 20/18/15 | ||
| برقی | ||||
| 1) داده های شیر برقی | ||||
| نوع ولتاژ | دی سی | |||
| سیگنال مقدار فرمان برای 4WRA | ± 10Vor4~20mA | |||
| حداکثر جریان در هر شیر برقی (A) | 2.5 | 1.5 | 0.8 | |
| مقاومت سیم پیچ برقی (Ω) | مقدار سرما در 20 درجه سانتیگراد | 2 | 4.8 | 19.5 |
| حداکثر مقدار گرم | 3 | 7.2 | 28.8 | |
| وظیفه (%) | ED100% | |||
| حداکثر دمای سیم پیچ (℃) | 150 | |||
| حفاظت سوپاپ به EN60529 | IP 65 | |||
| 2) کنترل الکترونیک | ||||
| تقویت کننده | 4WRA...2X | VT-VSPA2-...- 2X | ||
| ولتاژ تغذیه (V) | ولتاژ اسمی | 24 | ||
| مقدار محدود کننده پایین تر | 21/22 (4WRA) | |||
| مقدار محدود کننده بالایی | 35 | |||
| مصرف برق تقویت کننده (A) | ایمکس | <1.8 | ||
| جریان ضربه ای | 3 | |||
ویژگی ها:
▶شیر جهتی متناسب با عملکرد مستقیم برای کنترل جهت و مقدار جریان
▶برای نصب صفحه زیرین: الگوی انتقال مطابق با ISO4401 است
▶تحرک با استفاده از شیر برقی متناسب با رزوه مرکزی و سیم پیچ قابل جابجایی
▶قرقره کنترل در مرکز فنر
کاربرد:
شیر جهتی متناسب ضد انفجار 4WRA 6-2X را می توان در ساخت ماشین آلات سنگین، ماشین ابزار، اتوماسیون صنعتی استفاده کرد.
شیرها اساساً شامل: بدنه (1) با سطح نصب، قرقره کنترل (3) با فنرهای فشاری (2)، شیر برقی (4) با رزوه مرکزی هستند.
با خاموش شدن شیر برقی (4)، قرقره کنترل (3) توسط فنرهای فشاری (2) در موقعیت مرکزی قرار می گیرد.
عملکرد مستقیم قرقره کنترل (3) با انرژی دادن به یکی از شیر برقی های متناسب (4) به عنوان مثال. کنترل شیر برقی سمت راست، سپس حرکت قرقره کنترل (3) به چپ متناسب با سیگنال ورودی الکتریکی، و اتصال از P به A و B به T از طریق مقاطع روزنه مانند با مشخصات جریان پیشرونده.
4WRA(E)...A-2X 2 سوپاپ موقعیت سوئیچ شونده فقط با شیر برقی "a" نصب شده اند. یک دوشاخه (6) بر روی شیر برقی متناسب "b" نصب شده است.
نمادهای ضد انفجار شیر جهتی متناسب 4WRA 6-2X
