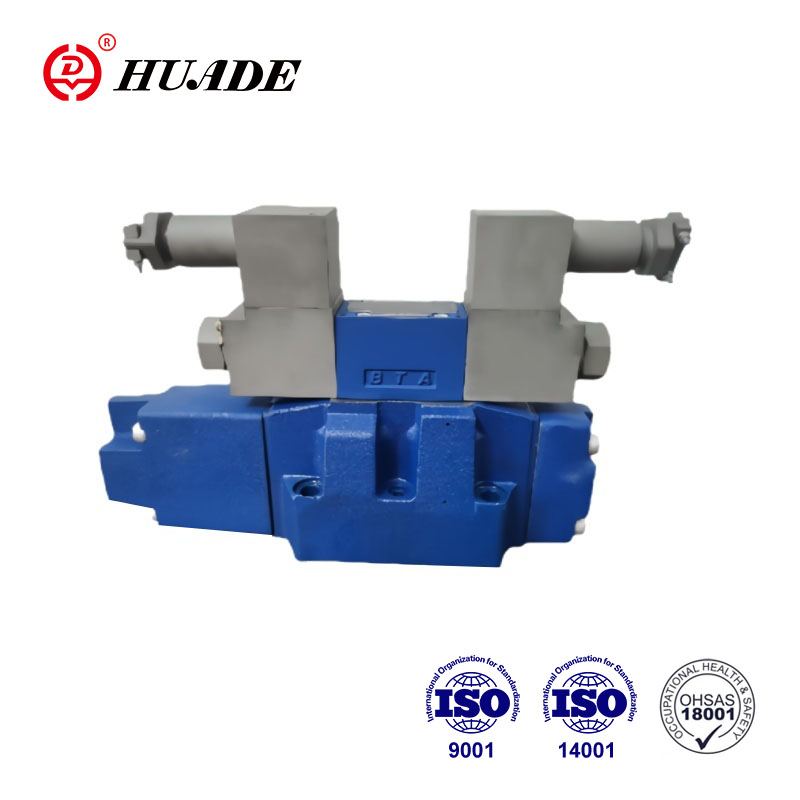

شیر جهت متناسب با انفجار 4WRZ به طور گسترده ای در سیستم های هیدرولیکی استفاده می شود که نیاز به کنترل دقیق و عملکرد ضد انفجار دارند. دریچه های ضد انفجار سری 4WRZ Huade دارای CNEX هستند. رتبه بندی ها و گواهینامه های ضد انفجار معمولاً مطابق با استانداردهای بین المللی مربوطه است. شیر متناسب با انفجار 4WRZ دارای ویژگی های تنظیم جریان حساس است که می تواند به کنترل دقیق فشار ، جریان و جهت سیستم هیدرولیک برسد.
| عمومی | ||
| نوع دریچه | سپ | |
| نصب | اختیاری ، ترجیحاً افقی | |
| دامنه دمای ذخیره سازی (℃) | -20 تا +80 | |
| دامنه دمای محیط (℃) | -20 تا +70 | |
| وزن (کیلوگرم) | NG10 | 7.8 |
| ng16 | 13.4 | |
| ng25 | 18.2 | |
| ng32 | 42.2 | |
| هیدرولیک (اندازه گیری شده با HLPAG.P = 100BAR: 40 ℃ 5 ℃) | ||||||
| اندازه اسمی | 10 | 16 | 25 | 32 | ||
| فشار عملیاتی (نوار) | دریچه خلبان | تأمین روغن خلبان خارجی | 30 تا 100 بار | |||
| عرضه روغن خلبان داخلی | فقط 100 تا 350 با "D3" | |||||
| دریچه اصلی | تا 315 | تا 350 | تا 350 | تا 350 | ||
| فشار جریان بازگشت (نوار) | Port T (Port R) (تخلیه روغن خلبان خارجی) | تا 315 | حداکثر 250 | حداکثر 250 | تا 150 | |
| بندر T (تخلیه روغن خلبان داخلی) | تا 30 | تا 30 | تا 30 | تا 30 | ||
| بندر Y | تا 30 | تا 30 | تا 30 | تا 30 | ||
| سیگنال ورودی حجم روغن خلبان 0- 100 ٪ (سانتی متر) | 1.7 | 4.6 | 10 | 26.5 | ||
| جریان روغن خلبان در بندر X و Y با سیگنال ورودی پله 0- 100 ٪ (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| جریان شیر اصلی (L/min) | تا 170 | حداکثر 460 | حداکثر 870 | تا 1600 | ||
| مایع هیدرولیک | روغن معدنی (HL ، HLP) به DIN 51524 مایعات بیشتر در مورد استعلام! | |||||
| دامنه دمای سیال هیدرولیک (℃) | -20 تا +80 (ترجیحاً +40 تا +50) | |||||
| دامنه ویسکوزیته (میلی متر2/S) | 20 تا 380 (ترجیحاً 30 تا 46) | |||||
| میزان آلودگی | حداکثر درجه مجاز آلودگی مایعات فشار به NAS 1638 یا ISO 4406 (C) است | یک فیلتر با حداقل میزان احتباس βx≥ 75 توصیه می شود | ||||
| دریچه خلبان | NAS 1638 کلاس 7 | x = 5 | ||||
| دریچه اصلی | NAS 1638 کلاس 9 | x = 15 | ||||
| هیسترزیس (٪) | ≤ 6 | |||||
| برق | ||
| نوع دریچه | سپ | |
| نوع محافظت از شیر به EN 60529 | IP65 با سوکت کابل نصب و قفل شده است | |
| نوع ولتاژ | دی سی | |
| همپوشانی مقدار فرمان (٪) | 15 | |
| حداکثر جریان (الف) | 1.5 | |
| مقاومت سیم پیچ سولنوئید (ω) | ارزش سرد در 20 | 4.8 |
| حداکثر ارزش گرم | 7.2 | |
| وظیفه (٪) | 100 | |
| دمای سیم پیچ (℃) | تا 150 | |
| محافظت از دریچه به EN 60529 | IP65 با اتصال پلاگین نصب شده و ثابت | |
| الکترونیک کنترل | ||
| تقویت کننده خارجی برای نوع WRZ | VT-VSPA2-1-L2X / ... | |
| سیگنال مقدار فرمان | ورودی ولتاژ "A1" (V) | V 10 ± |
| ورودی فعلی "F1" (MA) | 4 تا 20 | |
ویژگی ها:
▶ خلبان دریچه جهت متناسب برای کنترل جهت و بزرگی یک جریان
▶ عمل توسط سلولهای متناسب با نخ مرکزی و سیم پیچ قابل جدا شدن است
▶ برای نصب فرعی:
الگوی انتقال به ISO 4401 و DIN 2430
▶ قرقره کنترل محور بهار
▶ 4WRZE: الکترونیک یکپارچه (OBE) با ورودی ولتاژ یا ورودی جریان (A1 Resp. F1)
▶ 4WRZ: الکترونیک کنترل همراه (سفارش جداگانه)
برنامه:
شیر جهت ای ضد انفجار 4WRZ-L7X برای کنترل جهت و جریان در معدن سیم پیچ ، ماشین آلات معدن زغال سنگ ، ماشین آلات متالورژی استفاده می شود.
■نوع شیر خلبان نوع 3drep 6 ...
دریچه خلبان یک سوپاپ کاهش دهنده فشار 3 طرفه متناسب است. از آن برای تبدیل یک سیگنال ورودی الکتریکی به یک سیگنال خروجی فشار متناسب استفاده می شود و در همه شیرهای 4WRZ ... استفاده می شود.
سولنوئیدهای متناسب قابل کنترل Solenoids پین مرطوب DC با نخ مرکزی و سیم پیچ قابل جدا شدن هستند. Solenoid به صورت اختیاری توسط الکترونیک خارجی کنترل می شود.
طراحی:
دریچه اساساً شامل موارد زیر است:
- مسکن (1)
- قرقره کنترل (2) با قرقره اندازه گیری فشار (3 و 4)
- solenoids (5 و 6) با نخ مرکزی
اصل کار
-هنگامی که سولنوئیدها (5 و 6) در شرایط دفع انرژی قرار دارند ، قرقره کنترل (2) نگهداری می شود
توسط فنرهای فشرده سازی در موقعیت مرکزی
- عملکرد مستقیم قرقره کنترل (2) با انرژی بخشیدن به یک solenoid متناسب ، به عنوان مثال انرژی Solenoid "A" (5). قرقره اندازه گیری فشار (3) و قرقره کنترل (2) متناسب با سیگنال ورودی الکتریکی به سمت چپ منتقل می شوند. اتصال از P به B و A به T از طریق مقطع دهانه مانند با ویژگی های جریان مترقی. دفع انرژی از سولنوئید (5) ، قرقره کنترل (2) توسط چشمه فشرده سازی به موقعیت مرکزی بازگردانده می شود ، در موقعیت مرکزی ، بنادر A و B به T باز هستند ، یعنی مایع هیدرولیک می تواند بدون هیچ محدودیتی به مخزن منتقل شود.
- ناعادلانه ، اختیاری ، با کمک آن ، می توان بدون نیاز به انرژی زانوئید ، قرقره کنترل (2) را جابجا کرد.
یادداشت ها:
3Drep 6 را تایپ کنید:از تخلیه خط مخزن باید جلوگیری شود. در مورد وضعیت نصب مربوطه ، یک شیر از قبل بار نصب می شود (فشار قبل از بارگذاری تقریباً 2 بار).
دریچه خلبان با دو موقعیت قرقره
(نوع 3drep 6 ... b ...)
در اصل ، عملکرد این نسخه دریچه مطابق با سوپاپ با سه موقعیت قرقره است. با این حال ، این شیر 2 موقعیتی فقط با "A" (5) solenoid ارائه می شود. به جای سولنوئید متناسب 2 ، یک پیچ پلاگین (7) نصب شده است.
■خلبان شیرهای جهت متناسب متناسب از نوع 4WRZ ...
دریچه های نوع 4WRZ ... شیرهای جهت دار با عملکرد با عملکرد متناسب در سولنوئیدهای متناسب هستند. آنها جهت و بزرگی یک جریان را کنترل می کنند.
طراحی:
دریچه ها اساساً از:
- شیر خلبان (9) با سولنوئیدهای متناسب (5 و 6) ، قرقره کنترل (2) و شاخه های orifce (15)
- یک شیر اصلی (10) با قرقره اصلی (11) و بهار مرکز (12).
اصل کار
-هنگامی که سولنوئیدها (5 و 6) از کار خارج می شوند ، قرقره اصلی (11) توسط مرکز چشمه ها (12) در موقعیت مرکزی نگهداری می شود.
- Op5eration of 1thae tmbain Spool (11) از طریق شیر خلبان (9) ، قرقره اصلی بسته به موقعیت قرقره ، از P به A و B به T (R) یا P به B و A تا T (R) به صورت متناسب منتقل می شود.
به عنوان مثال با انرژی بخشیدن به سولنوئید "B" (6) ، قرقره کنترل (2) به سمت راست منتقل می شود ، روغن خلبان از طریق شیر خلبان (9) به محفظه فشار (13) تغذیه می شود و قرقره اصلی (11) را به نسبت سیگنال ورودی الکتریکی منتقل می کند. اتصال از P به A و B به T از طریق مقطعی از دهانه مانند با جریان مترقی.
خصوصیات
انرژی زدایی از سولنوئید (6) ، قرقره کنترل (2) و قرقره اصلی (11) به موقعیت مرکزی بازگردانده می شوند.
- تأمین روغن خلبان به شیر خلبان داخلی از طریق پورت P یا خارجی از طریق پورت X.
- با کمک یک کتابچه راهنمای اختیاری که نادیده گرفته می شود ، قرقره کنترل (2) را می توان بدون نیاز به انرژی زانوئید منتقل کرد.
یادداشت ها:
برای فشارهای سیستم بالاتر از 100bar ماژول کاهش فشار خلبان نوع D3 (14) باید بین شیر خلبان (9) و دریچه اصلی (10) نصب شود.
نمادهای انفجار متناسب با انفجار 4WRZ
