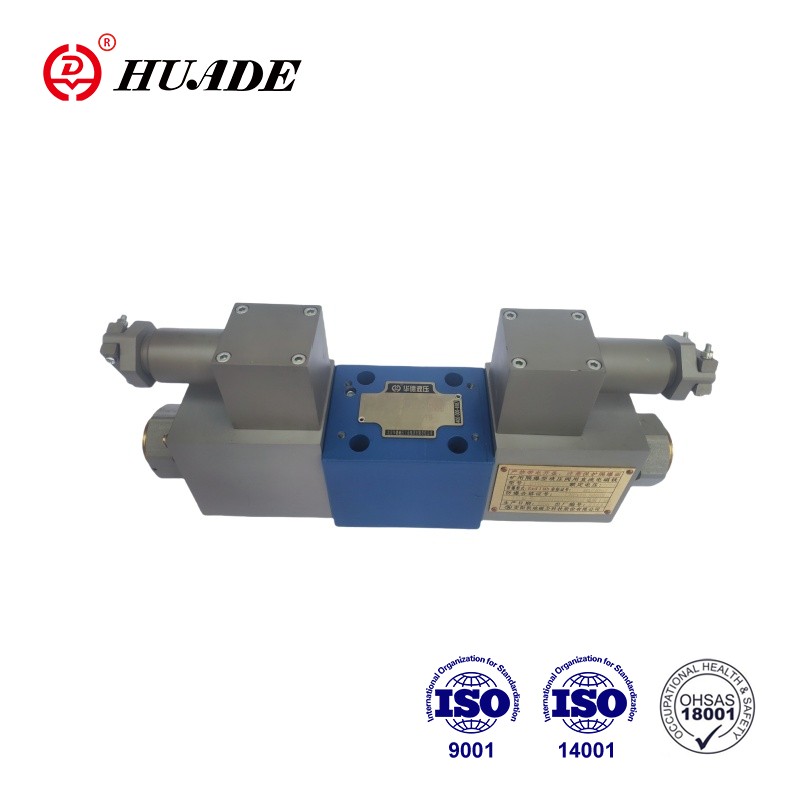

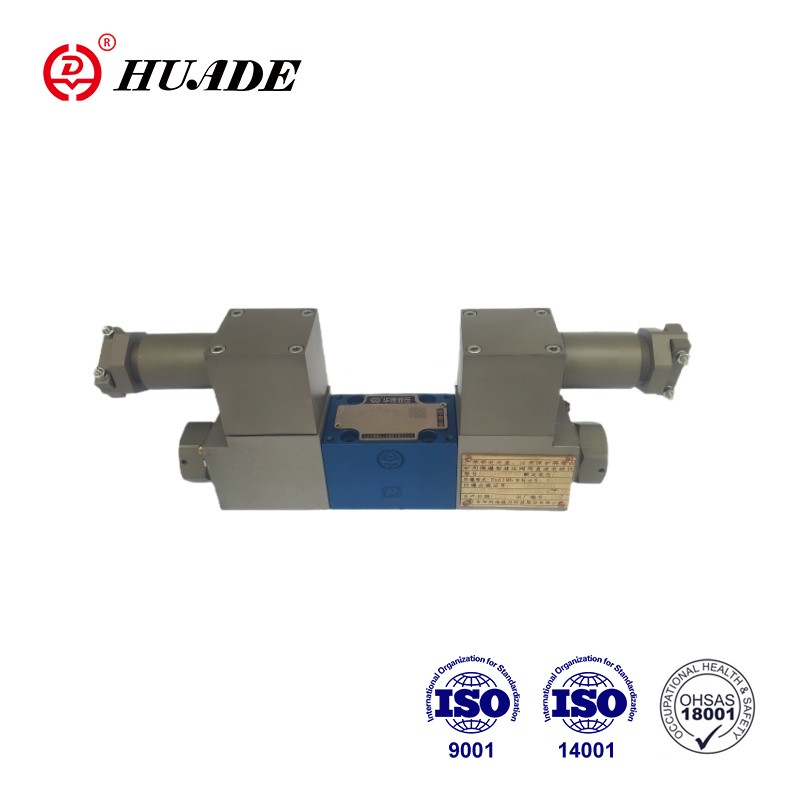

شیر جهت متناسب با انفجار 4WRA 10-2X از مواد مقاوم در برابر خوردگی با کیفیت بالا ساخته شده است و مسکن از مواد ضد انفجار ساخته شده است ، که می تواند به طور مؤثر در برابر تأثیر انفجار و فرسایش شعله مقاومت کند. شیر جهت متناسب با انفجار 4WRA 10-2X گواهینامه CNEX را تصویب کرده است. محصول ضد انفجار Huade با کیفیت بالا و قیمت پایین ، ستایش مداوم در بازار دریافت کرده است.
| وابسته به هیدرولیکی | |||
| نصب | اختیاری ، ترجیحاً افقی | ||
| اندازه اسمی | 6 | 10 | |
| وزن (کیلوگرم) | 4wra ... 2x | 2 | 6.6 |
| جریان اسمی qvnom در △ P = 10 بار (L/min) | 7 ، 15 ، 26 | 30 ، 60 | |
| هیسترزیس (٪) | ≤5 | ||
| دهانه واژگونی (٪) | ≤1 | ||
| حساسیت پاسخ (٪) | 0.5 ≤ | ||
| حداکثر فشار فشار | بنادر A ، B ، P (نوار) | 350 | |
| بندر T (نوار) | 210 | ||
| مایع فشار | روغن معدنی (HL ، HLP) به DIN 51524 | ||
| سایر مایعات فشار در صورت درخواست! | |||
| دامنه دمای هوای محیط (℃) | 4wra ... 2x | -20 درجه سانتیگراد تا 70 درجه سانتیگراد (-4 درجه فارنهایت تا 158 درجه فارنهایت) | |
| دامنه ویسکوزیته (میلی متر2/S) | 20to 380 (ترجیحاً 30 تا 46) | ||
| کلاس پاکیزگی سیال | NAS1638 Class9 یا ISO 4406 کلاس 20/18/15 | ||
| برق | ||||
| 1) داده های solenoid | ||||
| نوع ولتاژ | دی سی | |||
| سیگنال مقدار فرمان برای 4WRA | ± 10 ولت ~ 20mA | |||
| max.current در هر solenoid (A) | 2.5 | 1.5 | 0.8 | |
| مقاومت سیم پیچ سولنوئید (ω) | مقدار سرد در دمای 20 درجه سانتیگراد | 2 | 4.8 | 19.5 |
| مقدار حداکثر | 3 | 7.2 | 28.8 | |
| وظیفه (٪) | ED100 ٪ | |||
| دمای حداکثر (℃) | 150 | |||
| محافظت از دریچه به EN60529 | IP 65 | |||
| 2) کنترل الکترونیک | ||||
| تقویت کننده | 4wra ... 2x | vt-vspa2 -...- 2x | ||
| ولتاژ تأمین (V) | ولتاژ اسمی | 24 | ||
| مقدار محدود کننده پایین | 21/22 (4WRA) | |||
| مقدار محدود کننده بالا | 35 | |||
| مصرف برق تقویت کننده (A) | IMAX | <1.8 | ||
| جریان جریان | 3 | |||
ویژگی ها:
▶ مستقیم شیر جهت ای متناسب برای کنترل جهت و بزرگی یک جریان
▶ برای نصب زیر صفحه: الگوی حمل و نقل با ISO4401 مطابقت دارد
▶ عمل با استفاده از سلولهای متناسب با نخ مرکزی و سیم پیچ قابل جابجایی
▶ قرقره کنترل محور بهار
برنامه:
شیر جهت متناسب با انفجار 4WRA 10-2X به طور گسترده ای در معادن زغال سنگ استفاده می شود. صنعت پتروشیمی.
دریچه ها اساساً از: بدن (1) با سطح نصب ، قرقره کنترل (3) با چشمه های فشرده سازی (2) ، سولنوئیدها (4) با نخ مرکزی تشکیل شده است.
با استفاده از solenoids (4) ، از بین بردن انرژی ، قرقره کنترل (3) در موقعیت مرکزی توسط چشمه های فشرده سازی (2) نگهداری می شود.
عملکرد مستقیم قرقره کنترل (3) با انرژی بخشیدن به یکی از سولنوئیدهای متناسب (4) به عنوان مثال کنترل راست solenoid ، سپس حرکت قرقره کنترل (3) به سمت چپ به نسبت سیگنال ورودی الکتریکی ، و اتصال از P به A و B از طریق متقاطع مانند Orifce با ویژگی های جریان پیشرونده.
4WRA (E) ... A-2X دریچه های موقعیت 2 تغییر یافته فقط با "A" سولنوئید مجهز شده اند. یک پلاگین (6) در محلول متناسب "B" در جای خود قرار دارد.
نمادهای شیر جهت متناسب با انفجار 4WRA 10-2X
