به عنوان یک برند پیشرو در صنعت هیدرولیک چین، شیرهای فشار هیدرولیک Huade® به دلیل کیفیت قابل مقایسه با مارک های درجه یک با قیمت های مقرون به صرفه تر، مورد علاقه بازار هستند. شیر کاهش فشار Huade® DA به دلیل دو همکاری طولانی مدت می تواند جایگزین سری محصولات ارائه شده توسط Rexroth شود. تمامی شعب این شرکت دارای سه گواهینامه اصلی سیستم ملی، یعنی ISO9001، ISO14001 و OH SAS18001 هستند. Huade Hydraulic بیش از 750 تجهیزات پیشرفته را از سراسر جهان معرفی کرده است. همچنین دارای یک سیستم بازرسی خوب برای اطمینان از عملکرد برتر هر شیر فشار است.
|
اندازه |
10 |
20 |
30 |
|
|
حداکثر جریان (L/min) |
40 |
100 |
250 |
|
|
فشار زنگ زد |
منحنی مشخصه را ببینید |
|||
|
پورت فشار عملیاتی A (MPa) |
تا 31.5 |
|||
|
حداکثر فشار قابل تنظیم (MPa) |
تا 8، تا 16، تا 31.5 |
|||
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
|||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|||
|
محدوده دمای سیال تحت فشار (℃) |
30- تا 80+ |
|||
|
درجه آلودگی (㎛) |
حداکثر درجه مجاز آلودگی سیال تحت فشار به NAS 1638 کلاس 9 می باشد. |
|||
|
وزن (کیلوگرم) |
و |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
ویژگی ها:
▶ برای نصب زیر صفحه:
▶ 4 عنصر تنظیم:
● دستگیره چرخشی
● آستین با شش گوش داخلی و کلاه محافظ
● دستگیره چرخشی قفل دار با مقیاس
● دستگیره چرخشی با ترازو
▶ 3 درجه بندی فشار
▶ تخلیه شیر برقی از طریق یک شیر جهت دار داخلی
شیرهای کنترل فشار نوع DA، شیرهای قطع کننده فشار پایلوت هستند. آنها برای تغییر جریان پمپ به پس گذر بدون فشار به محض رسیدن به فشار بارگذاری آکومولاتور استفاده می شوند. کاربردهای بیشتر شیر در سیستم هایی است که دارای پمپ های فشار بالا و پایین هستند. در این حالت پمپ فشار پایین به محض رسیدن به فشار بالا تنظیم شده به بای پس بدون فشار تغییر می کند.
شیرهای قطع فشار DA اساساً شامل شیر اصلی با مجموعه قرقره اصلی، شیر پایلوت با عنصر تنظیم فشار و شیر چک می شود. در شیرهای سایز 10، شیر چک در شیر اصلی تعبیه شده است. در سایزهای شیر 25 و 32 شیر چک در یک صفحه جداگانه نصب شده در زیر شیر اصلی تعبیه شده است.

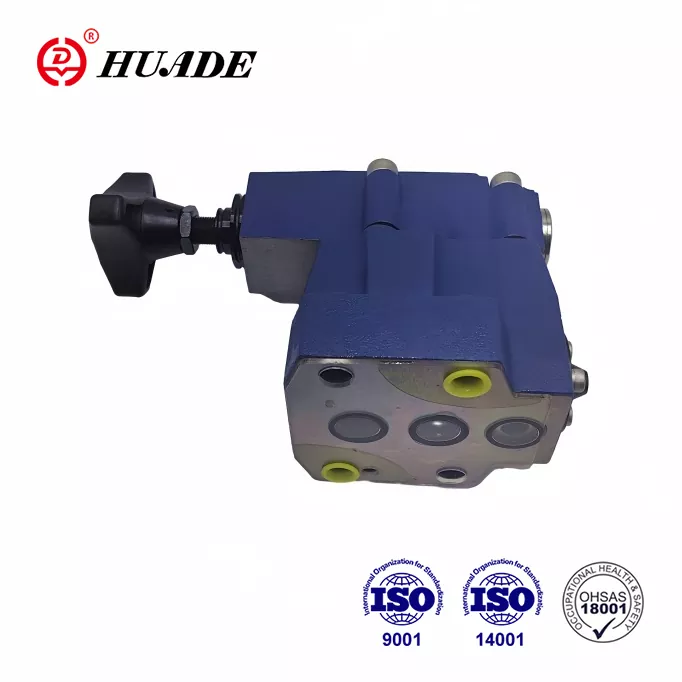

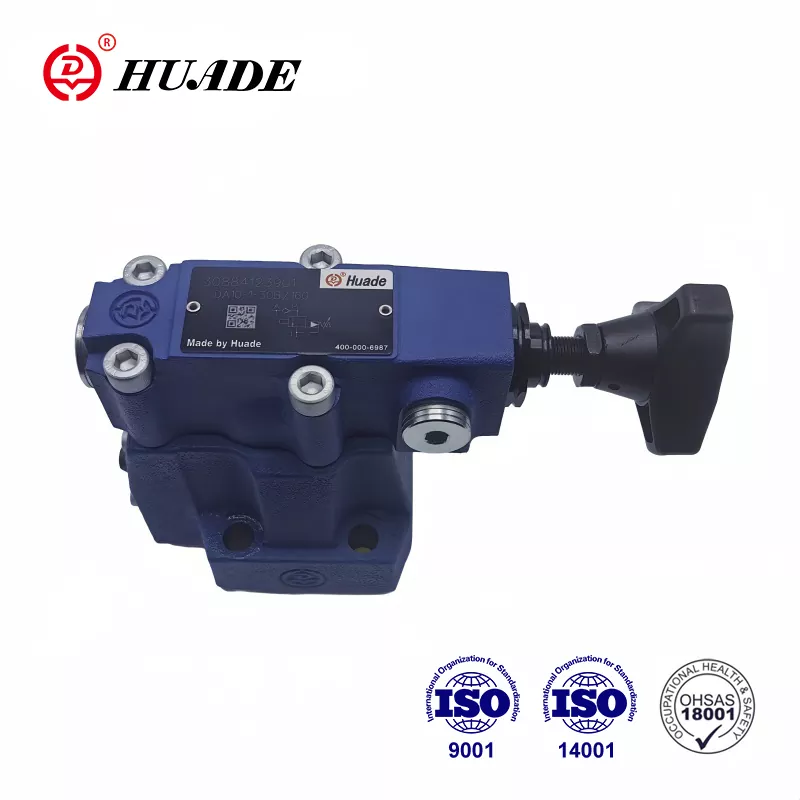

شیر قطع فشار نوع DA
انحراف جریان پمپ از P به A یا P به T.
پمپ جریان را از طریق شیر چک (1) به سیستم هیدرولیک (P تا A) منتقل می کند. فشار در پورت A از طریق خط پیلوت (3) روی قرقره کنترل خلبان (4) اعمال می شود. در همان زمان، فشار در پورت P از طریق روزنه‌های (5) و (7) به سمت فنری قرقره اصلی (6) و پاپت (8) در شیر پایلوت (2) می‌رود. به محض رسیدن به فشار قطع تنظیم شده در سیستم هیدرولیک، پاپت (8) در برابر فنر (9) بلند می شود. سیال تحت فشار اکنون از طریق روزنه های (5) و (7) به محفظه فنری (11) جریان می یابد. از
در اینجا سیال یا به صورت داخلی از طریق خط کنترل در شیر نوع DA...30B/... و یا از خارج از طریق خط کنترل در شیر نوع DA.30B/..Y به مخزن بازگردانده می شود... به دلیل وجود روزنه ها (5) و (7)، اکنون یک افت فشار در قرقره اصلی وجود دارد (6). قرقره اصلی (6) اکنون از روی صندلی خود بلند می شود و اتصال را از P به T باز می کند. شیر برگشتی (1) اکنون اتصال را از A به P دوز می کند. poppet (8) اکنون توسط فشار سیستم از طریق پیلوت باز نگه داشته می شود. قرقره (4).
انحراف جریان پمپ از P به Tor P به A.
مساحت قرقره پیلوت (4) 17 درصد بیشتر از مساحت موثر پاپت (8) است. بنابراین، نیروی مؤثر روی قرقره خلبان (4) 17٪ بیشتر از نیروی مؤثر بر روی پاپت (8) است. هنگامی که فشار محرک نسبت به فشار قطع توسط یک دریچه که مربوط به دیفرانسیل فشار سوئیچینگ است کاهش می یابد، فنر (9) پاپت (8) را به روی صندلی خود فشار می دهد. سپس فشار روی طرف فنردار قرقره اصلی (6) ایجاد می شود. در ارتباط با فنر (10)، این قرقره اصلی (6) را می بندد و اتصال را از P به T جدا می کند. جریان پمپ یک بار دیگر از طریق آن عبور می کند. شیر چک (1) به سیستم هیدرولیک (P تا A).
ساختار DA10...30B
نمادهای DA...30B
