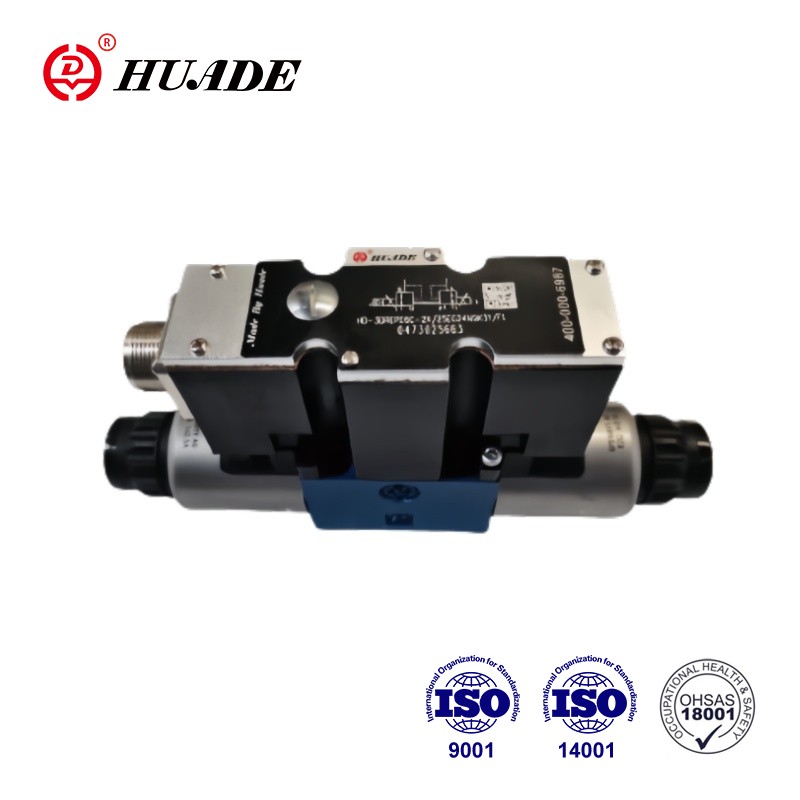

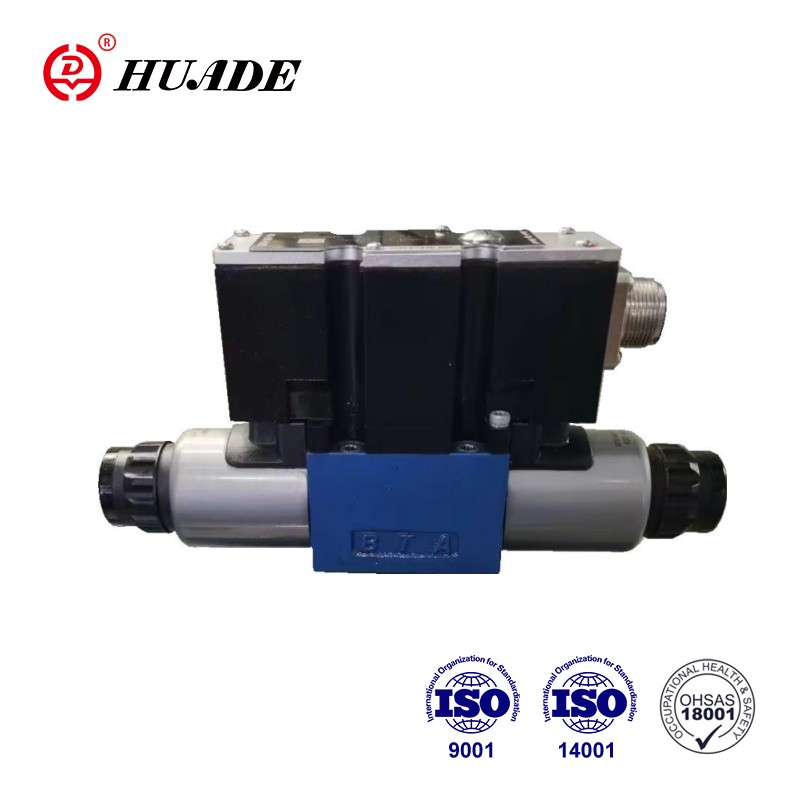

در مقایسه با کاهش فشار متناسب دریچه 3drepe6-2X ، سوپاپ کاهش دهنده فشار متناسب با شیر 3Drepe6e-2x دارای ظاهری و اصل مشابه است ، اما تفاوت در این است که دارای تقویت کننده داخلی و رابط A1 است. Solenoids از طریق الکترونیک کنترل یکپارچه به صورت اختیاری کنترل می شوند. 3drepe6e-2x Huade و Rexroth از همان استانداردهای کیفیت استفاده می کنند. عملکرد می تواند با رکسروت مطابقت داشته باشد.
| وابسته به هیدرولیکی | |||
| نوع دریچه | HD-3Drep | HD-3drepe | |
| دامنه فشار عملیاتی MPA | بندر P | 2 تا 10 برای مرحله فشار 1.6 | |
| 3 تا 10 برای مرحله فشار 2.5 | |||
| 5 تا 10 برای مرحله فشار 4.5 | |||
| بندر تی | 0 تا 3 | ||
| max.flow l/min | 15 (△ P = 5MPa) | ||
| ظرافت فیلتر (μm) | ≤20 (ترجیحاً 10) | ||
| هیسترزیس (٪) | ≤5 | ||
| دقت تکرارپذیری (٪) | ≤1 | ||
| حساسیت پاسخ (٪) | 0.5 | ||
| مایع فشار | روغن معدنی یا استر فسفات | ||
| دامنه ویسکوزیته MM2/s | 20 ~ 380 | ||
| محدوده دمای مایعات فشار (℃) | -20 ~+80 | ||
| وزن (کیلوگرم) | 2 | 2.2 | |
| برق | |||
| داده های الکتریکی ، solenoid | |||
| نوع دریچه | HD-3Drep | HD-3drepe | |
| نوع ولتاژ | دی سی | دی سی | |
| ولتاژ اسمی (V) | 24 | ||
| max.current (A) | 1.5 | 2.5 | |
| مقاومت سیم پیچ سولنوئید (ω) | ارزش سرد در 20 | 4.8 | 2 |
| مقدار حداکثر | 7.2 | 3 | |
| وظیفه (٪) | 100 | ||
| دمای سیم پیچ | تا 150 | ||
| حفاظت | IP65 | ||
| الکترونیک الکتریکی ، کنترل | |||
| تقویت کننده | HD-VT-VSPA2-50-1X/T1 (با زمان 1Ramp) | الکترونیک کنترل یکپارچه | |
| HD-VT-VSPA2-50-1X/T5 (با 5 بار رمپ) | |||
| ولتاژ عرضه | ولتاژ اسمی VDC | 24 | |
| مقدار محدود کننده پایین تر V | 19 | ||
| مقدار محدود کننده بالا V | 35 | ||
| مصرف فعلی | imax a | 1.8 | |
| جریان ضربه a | 4 | ||
ویژگی ها:
▶ شیرهای متناسب مستقیم کنترل شده برای کنترل فشار و جهت یک جریان
▶ از طریق سولنوئیدهای متناسب با نخ مرکزی و سیم پیچ قابل جابجایی فعال می شوند
▶ دست بیش از حد ، اختیاری
▶ قرقره کنترل محور بهار
▶ HD-3Drepe را با الکترونیک یکپارچه ، رابط A1 تایپ کنید
electronics کنترل خارجی برای نوع HD-3Drep:
▶ تقویت کننده آنالوگ نوع HD-VT-VSPA2-50-1X/... در قالب Eurocard
type نوع تقویت کننده دیجیتال HD-VT-VSPD-1-1X/. ..in در قالب Eurocard
▶ نوع تقویت کننده الکتریکی HD-VT-11118 طراحی مدولار
electonics شیر و کنترل متناسب از یک منبع واحد
برنامه:
کاهش فشار متناسب دریچه 3drep6e-2x به طور گسترده ای در کنترل خودکار سیستم های هیدرولیک در صنایع مختلف از جمله ابزار ماشین ، صنعت نور ، متالورژی و غیره مورد استفاده قرار می گیرد.
نوع شیر کاهش فشار 3 طرفه 3drep6-2x ... به طور مستقیم توسط سلولهای متناسب فعال می شود. آنها یک سیگنال ورودی الکتریکی را به یک سیگنال خروجی فشار متناسب تبدیل می کنند. solenoids متناسب Solenoids DC PIN مرطوب قابل کنترل با نخ مرکزی و سیم پیچ قابل جابجایی است. Solenoids به صورت اختیاری از طریق الکترونیک کنترل خارجی (نوع 3DREP-2X) یا توسط الکترونیک کنترل یکپارچه (نوع 3drepe-2x) کنترل می شود.
دریچه به طور عمده شامل: solenoids (5 و 6) ، مسکن (1) ، قرقره کنترل (2) با قرقره های اندازه گیری فشار (3 و 4) و الکترونیک دریچه یکپارچه اختیاری (7) است.
با استفاده از solenoids (5 و 6) ، قرقره کنترل (2) را با استفاده از چشمه های فشرده سازی در موقعیت مرکز خود نگه می دارد. هنگامی که یکی از سولنوئیدها انرژی می یابد ، قرقره کنترل (2) مستقیماً فعال می شود.
به عنوان مثال با انرژی زانوئید (5): قرقره اندازه گیری فشار (3) و قرقره کنترل (2) متناسب با سیگنال ورودی الکتریکی به سمت راست حرکت می کند. اتصال از P به B و A به T از طریق شکل دهانه ای از سطح مقطع با ویژگی های جریان پیشرونده است.
انرژی زا از سولنوئید (5): قرقره کنترل (2) توسط چشمه های فشرده سازی به موقعیت مرکز آن بازگردانده می شود. در موقعیت میانی اتصالات A و B به T باز می شوند ، بنابراین مایع فشار می تواند آزادانه به مخزن جریان یابد. یک دست اختیاری بیش از حد (9 یا 10) ، امکان جابجایی قرقره کنترل (2) را بدون انرژی در سولنوئید امکان پذیر می کند.
عملکرد این نسخه از شیر 2 موقعیت در اصل همانند شیر با 3 موقعیت تعویض است.
با این حال ، دریچه های 2 موقعیت فقط با هر یک از سولنوئید 5 یا 6 مجهز شده اند. یک پلاگین (11) به جای سولنوئید دوم نصب شده است
نمادهای متناسب متناسب فشار دریچه 3drep6e-2x
