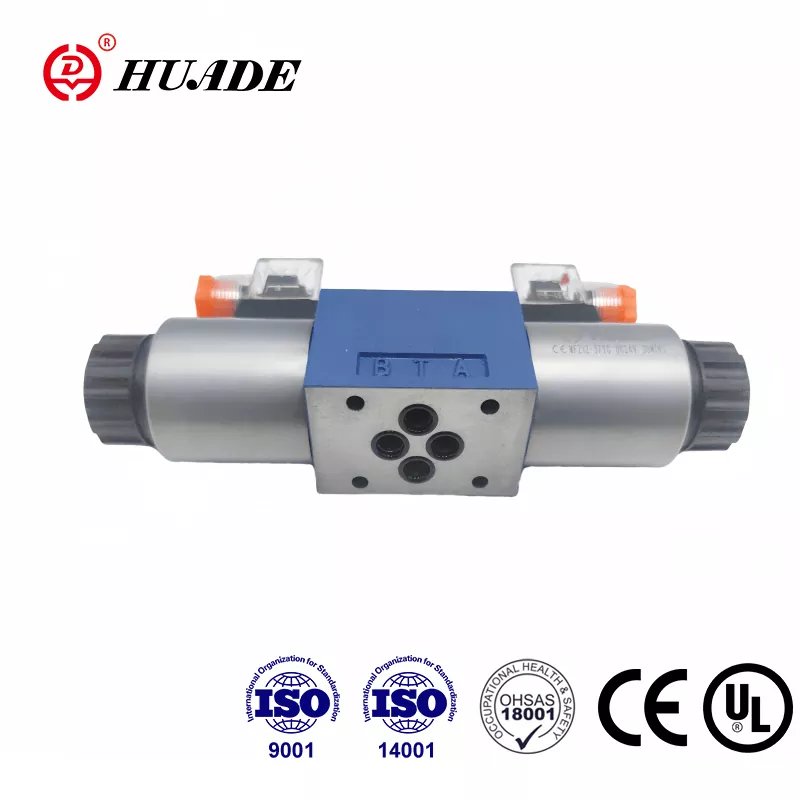

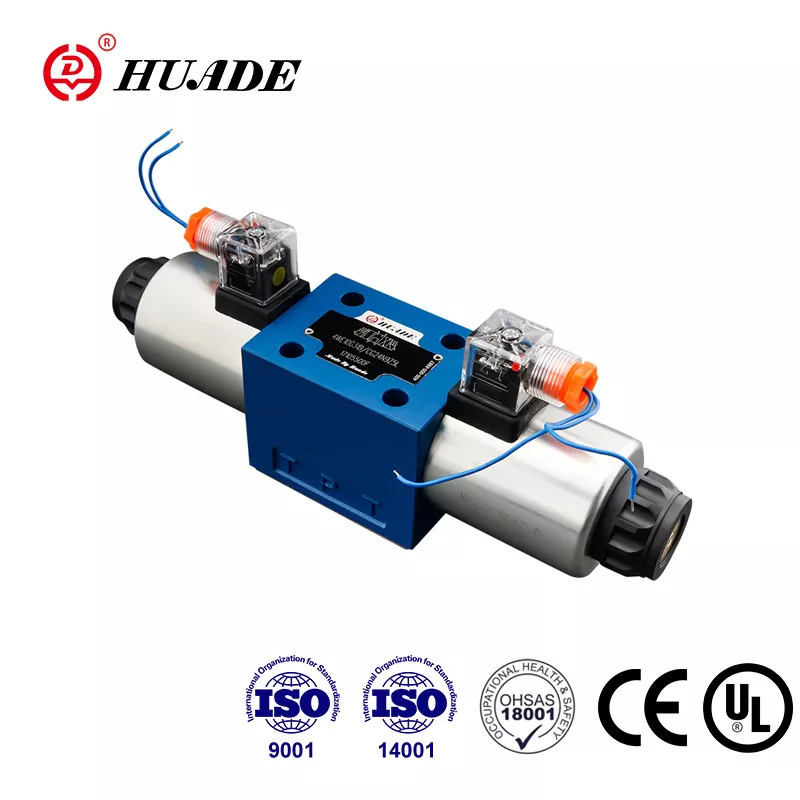

همکاری با رکسروت دو بار از سال 1979 ، Huade Hydraulic به تولید کننده پیشرو در صنعت هیدرولیک چین تبدیل شده است. Huade® Directional Spool Valve Type 4We 10 D جایگزینی برای محصولات Rexroth است. سری دریچه جهت Solenoid از گواهینامه های CE و UL عبور کرده است. این دریچه ها با محصولات خوب با کیفیت و قیمت پایین رقابت می کنند. این کارخانه از ISO9001 ، ISO14001 و OH SAS18001 عبور کرده است. Huade® یک برند برجسته در صنعت هیدرولیک چینی است. دریچه های جهت دار هیدرولیک Huade® در بسیاری از پروژه های ملی تحول تجهیزات فنی و دفاعی برای ارتقاء نوسازی تجهیزات دفاعی درگیر هستند.
|
فشار عملیاتی حداکثر. |
درگاه های A.B.P (MPA) |
به 31.5 |
|
پورت T (MPA) |
16 |
|
|
حداکثر جریان (l/min) |
120 |
|
|
مقطع (موقعیت سوئیچینگ 0): |
با نماد q تقریباً 6 ٪ از منطقه اسمی |
|
|
مایع فشار |
روغنهای معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
|
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
|
|
دامنه ویسکوزیته (MM2/S) |
2.8 ~ 500 |
|
|
وزن (کیلوگرم) |
دریچه با 1 سولنوئید |
5.1 (DC) ، 4.3 (AC) |
|
دریچه با 2 سولنوئید |
6.7 (DC) ، 5.1 (AC) |
|
ویژگی ها:
▶ سوپول قرقره جهت دار مستقیم به عنوان نسخه استاندارد
pin Pin DC یا Solenoids AC با سیم پیچ قابل جابجایی
▶ طرح کلی کامل
▶ ممکن است سیم پیچ بدون باز کردن محفظه فشار فشار جایگزین شود
▶ انتخاب اتصالات الکتریکی مرکزی یا فردی
▶ تحویل بیش از حد اختیاری
▶ عمر طولانی
▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H
دریچه های جهت دار 4We 10 اساساً شامل مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) است. در حالت استراحت ، قرقره کنترل (3) با استفاده از چشمه های برگشتی (4) در موقعیت مرکزی یا اولیه خود برگزار می شود (به جز در مورد قرقره های ضربه ای). قرقره کنترل (3) توسط سولنوئیدهای پین مرطوب (2) اداره می شود. نیروی سولنوئید (2) بر روی قرقره کنترل (3) عمل می کند و آن را از موقعیت استراحت خود به سمت موقعیت نهایی مورد نظر منتقل می کند. این اجازه می دهد تا جریان آزاد از P به A و B به T یا P به B و A به T.
بر روی solenoid de-ergizing (2) قرقره کنترل (3) با بازگشت بهار (4) به موقعیت اولیه خود بازگردانده می شود.
تحویل دست بیش از حد (5) PEMITS CONTROL CONTROL SPOOL (3) که بدون انرژی سولنوئیدها منتقل می شوند.
نمودار ساختار سری WE 10 30B
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 است.
2. مخزن باید آب بندی شود و یک فیلتر هوا باید در ورودی هوا نصب شود.
3. محصولات بدون زیرمجموعه هنگام ترک کارخانه.
4. پیچ های ثابت دریچه باید مطابق کتاب نمونه انتخاب و استفاده شوند.
5. زبری سطح مرتبط با شیر به 0.8 مورد نیاز است.
6. سطح سطح جفت جفت گیری به 0.01/100mm مورد نیاز است.
