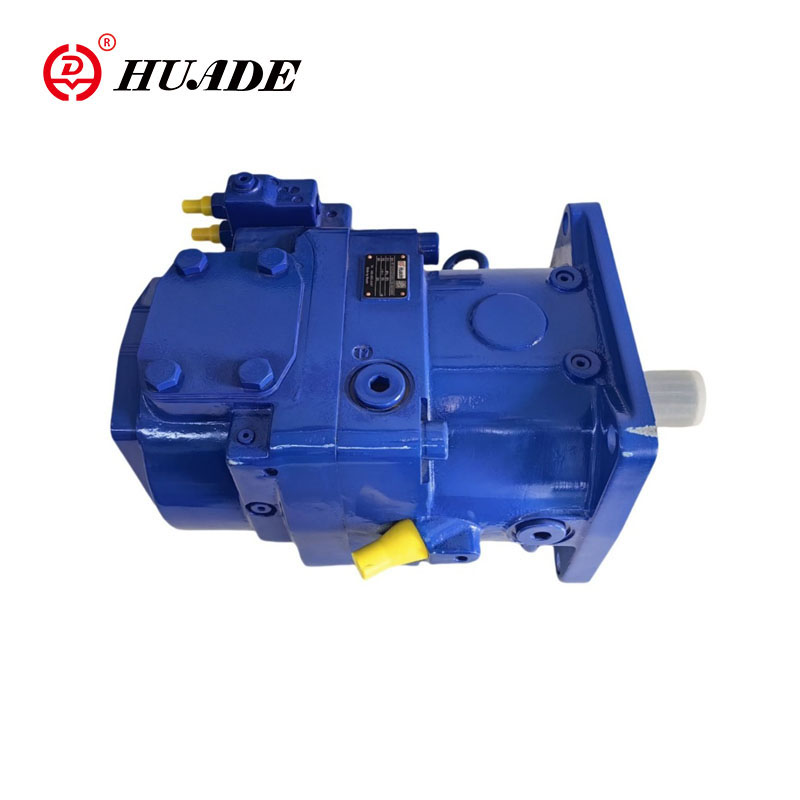

پمپ متغیر پیستون محوری A11VLO

پمپ متغیر پیستونی محوری Huade A11VLO عمدتاً برای استفاده در برنامه های تلفن همراه طراحی شده است. Huade Hydraulic بیش از 40 سال تجربه در طراحی و ساخت قطعات هیدرولیک دارد. پمپ متغیر پیستون محوری آن A11VLO با Rexroth قابل مقایسه است و عملکرد عالی دارد. آنها از نظر عملکرد با محصولات Rexroth مطابقت دارند و یک جایگزین مقرون به صرفه هستند.

پارامتر محصول پمپ متغیر پیستونی محوری A11VLO

•محدوده فشار عملیاتی

▷ورودی-----فشار مطلق در پورت S (درگاه مکش)

نسخه با پمپ شارژ

پاب حداقل ---------- 0.6 بار

حداکثر پاب ---------- 2 بار

▷حداکثر سرعت مجاز (محدودیت سرعت)

سرعت مجاز با افزایش پایه های فشار ورودی در درگاه مکش S یا در Vg ≤Vg max

▷ خروجی ---- فشار در پورت A یا B

فشار اسمی pN---------- 350 بار

حداکثر فشار Pmax ----------400 بار

فشار اسمی: حداکثر فشار طراحی که در آن استحکام خستگی تضمین می شود

حداکثر فشار: حداکثر فشار کاری که برای کوتاه مدت مجاز است (t <1s).

▷حداقل فشار کاری

بسته به سرعت، زاویه چرخش و جابجایی، حداقل فشار کاری pB min در خط سرویس پمپ مورد نیاز است (نمودار را ببینید).

▷فشار تخلیه کیس

فشار تخلیه کیس در پورت های T1 و T2 ممکن است حداکثر 1.2 بار بیشتر از فشار ورودی در پورت S باشد اما از PL abs بیشتر نباشد. حداکثر --------------2 بار.

یک خط تخلیه بدون محدودیت و اندازه کامل به طور مستقیم به مخزن مورد نیاز است.

▷محدوده دمای حلقه مهر و موم شفت

حلقه مهر و موم شفت FKM برای دمای تخلیه کیس از -25 تا +115 درجه سانتیگراد مجاز است.

• توجه:

برای کاربردهای زیر 25 درجه سانتیگراد، یک حلقه مهر و موم شفت NBR ضروری است (محدوده دمای مجاز: -40 درجه سانتیگراد تا +90 درجه سانتیگراد).

حلقه مهر و موم شفت NBR را به ترتیب به صورت متن واضح بیان کنید.

ویژگی محصول و کاربرد پمپ متغیر پیستون محوری A11VLO

ویژگی ها:

▶پمپ پیستونی محوری متغییر با طرح swash plate برای درایوهای هیدرواستاتیک در سیستم هیدرولیک مدار باز.

▶پمپ تحت شرایط خود پرایمینگ، با فشار مخزن، یا با پمپ شارژ داخلی اختیاری (پرانه) کار می کند.

▶ طیف گسترده ای از گزینه های کنترل مطابق با هر نیاز برنامه موجود است.

▶گزینه کنترل قدرت به صورت خارجی قابل تنظیم است، حتی زمانی که پمپ در حال کار است،

▶درایو عبوری برای اضافه کردن پمپ‌های دنده‌ای و پمپ‌های پیستونی محوری به همان میزان، یعنی ۱۰۰/% از طریق درایو، مناسب است.

▶جریان خروجی متناسب با سرعت درایو است و بین qv max و qv min = 0 بی نهایت متغیر است.

کاربرد:

پمپ متغیر پیستون محوری Huade A11VLO را می توان در ماشین آلات مهندسی و تجهیزات صنعتی سبک، ماشین آلات متالورژی و معدن آهن و فولاد، کشتی ها، تجهیزات زمینی هوانوردی غیرنظامی، ماشین آلات نفت و پتروشیمی، ماشین آلات ساخت و ساز و پیاده روی استفاده کرد.
