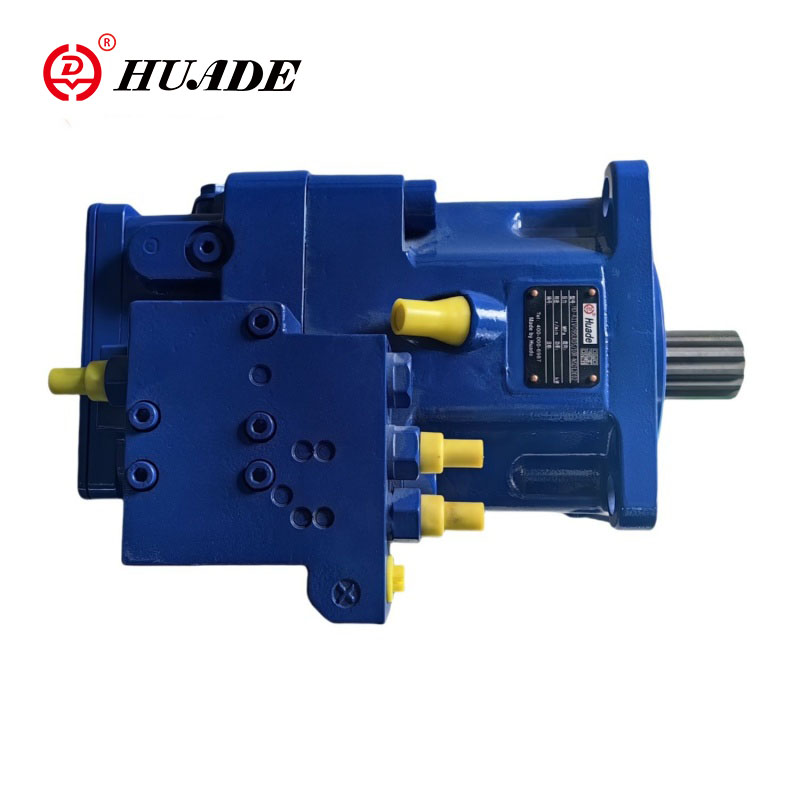

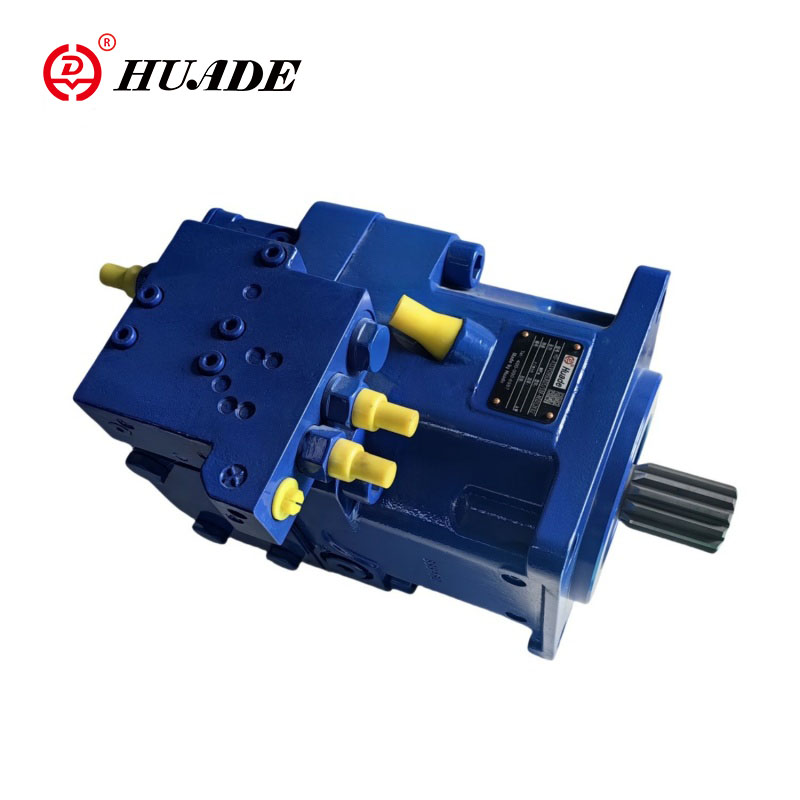

پمپ متغیر پیستون محوری A11vo

Huade Brand A11vo Swash Plate Piston Piston Pump برای انتقال هیدرواستاتیک در سیستم های هیدرولیک مدار باز استفاده می شود. سرعت جریان این پمپ پیستون محوری متناسب با سرعت انتقال و جابجایی است. با تنظیم زاویه صفحه Swash ، سرعت جریان را می توان به صورت غیرقابل تغییر تغییر داد. پمپ A11vo می تواند با عملکرد رکسروت مطابقت داشته باشد.

پارامتر محصول پمپ متغیر پیستون محوری A11vo

• دامنه فشار عملیاتی

◇ ورودی ----- فشار مطلق در بندر S (درگاه مکش)

نسخه بدون پمپ شارژ

pabs my ---------- 0.8 بار

Pabs Max ---------- 30 بار

اگر فشار> 5 بار است ، لطفاً از Huade Hydraulic سؤال کنید.

نسخه با پمپ شارژ

pabs my ---------- 0.6 بار

Pabs Max ---------- 2 بار

◇حداکثر سرعت مجاز (محدودیت سرعت)

سرعت مجاز با افزایش PAB های فشار ورودی در درگاه مکش S یا در VG ≤VG MAX

◇ خروجی ---- فشار در بندر A یا B

فشار اسمی PN ---------- 350 بار

حداکثر فشار PMAX ---------- 400 بار

فشار اسمی: فشار MAX.Design که در آن از استحکام خستگی اطمینان حاصل می شود

حداکثر فشار: حداکثر. فشار عملیاتی که برای کوتاه مدت مجاز است (T <1s).

◇ حداقل فشار عملیاتی

حداقل فشار عملیاتی PB MIN در خط سرویس پمپ بسته به سرعت ، زاویه چرخان و جابجایی مورد نیاز است (به نمودار مراجعه کنید).

◇ فشار تخلیه مورد

فشار تخلیه مورد در بنادر T1 و T2 ممکن است حداکثر 1.2 بار بالاتر از فشار ورودی در بندر S باشد اما از PL ABS بالاتر نیست. MAX -------------- 2 نوار.

یک خط تخلیه مورد بدون محدوده و بدون محدوده به طور مستقیم به مخزن مورد نیاز است.

◇ دامنه دما حلقه مهر و موم شافت

حلقه مهر و موم شفت FKM برای دمای تخلیه مورد از -25 ℃ تا +115 ℃ مجاز است.

• توجه:

برای برنامه های زیر 25 درجه سانتیگراد ، یک حلقه مهر و موم شافت NBR لازم است (دامنه دمای مجاز: -40 درجه سانتیگراد تا +90 درجه سانتیگراد).

حلقه مهر و موم شافت NBR به متن روشن به ترتیب.

ویژگی محصول و کاربرد پمپ متغیر پیستون محوری A11vo

ویژگی ها:

pump پمپ پیستون محوری متغیر طراحی صفحه Swash برای درایوهای هیدرواستاتیک در سیستم هیدرولیک مدار باز.

▶ در درجه اول برای استفاده در برنامه های تلفن همراه طراحی شده است.

▶ پمپ تحت شرایط خودجوش ، با فشار مخزن یا با پمپ شارژ داخلی اختیاری (پروانه) عمل می کند.

▶ طیف گسترده ای از گزینه های کنترل با هرگونه نیاز برنامه در دسترس است.

option گزینه کنترل قدرت در خارج قابل تنظیم است ، حتی اگر پمپ در حال اجرا باشد ،

▶ درایو از طریق درایو برای اضافه کردن پمپ های دنده و پمپ های پیستون محوری تا یکسان ، یعنی 100/٪ از طریق درایو مناسب است.

▶ جریان خروجی متناسب با سرعت درایو و بی نهایت متغیر بین QV MAX و QV MIN = 0 است.

برنامه:

پمپ متغیر پیستون محوری Huade A11vo به طور گسترده ای در ماشین آلات مهندسی و تجهیزات صنعتی سبک ، متالورژی آهن و فولادی و ماشین آلات معدن ، کشتی ها ، تجهیزات زمینی هواپیمایی کشوری ، ماشین آلات نفتی و پتروشیمی ، ساخت و ساز و ماشین آلات پیاده روی استفاده می شود.
