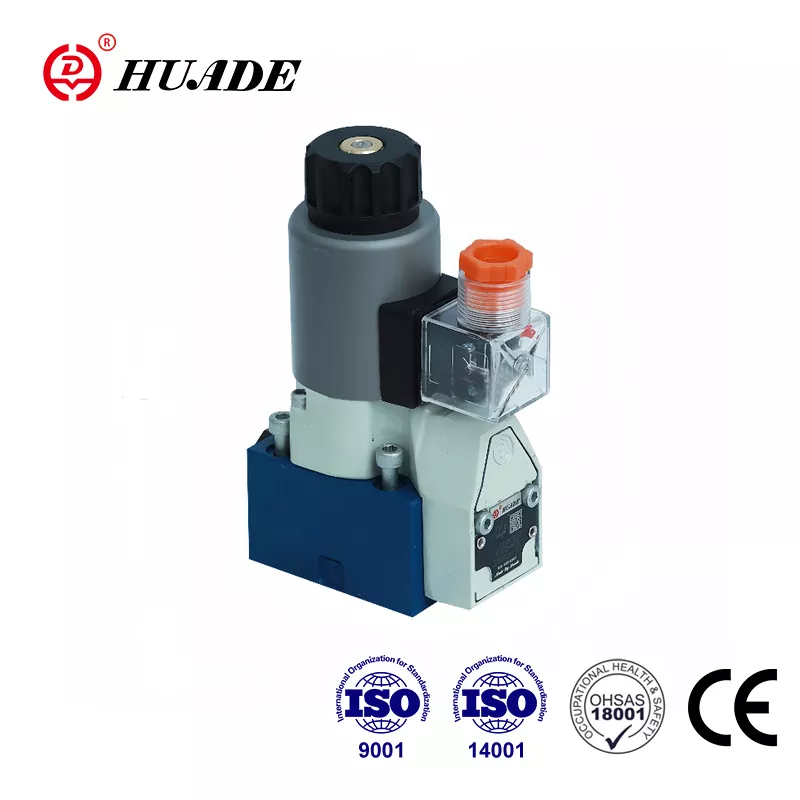

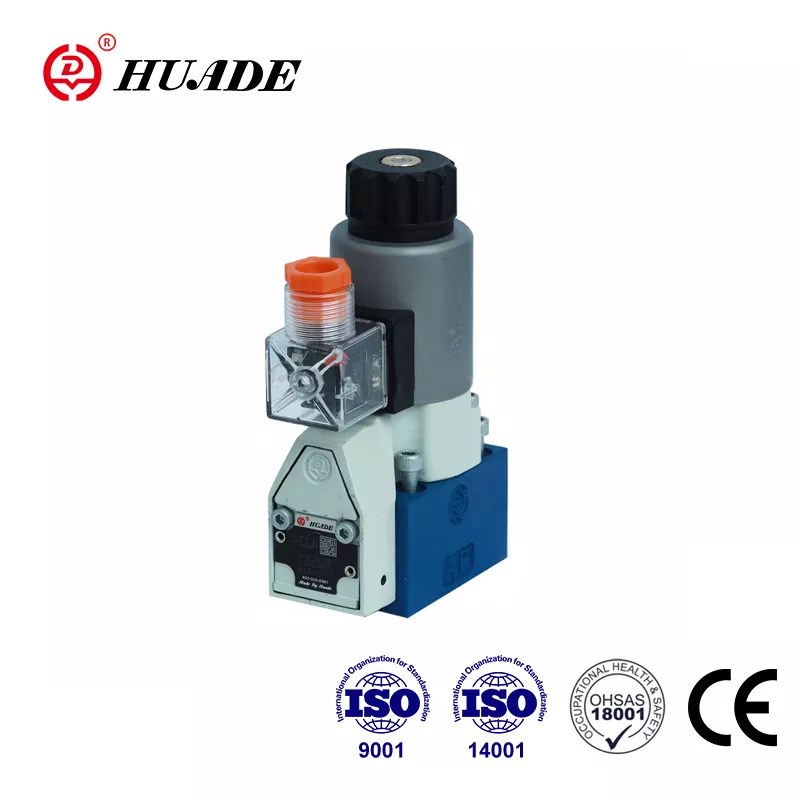

Huade Hydraulic یک تولید کننده پیشرو در صنعت هیدرولیک چین است و از سال 1979 دو تجربه همکاری طولانی مدت با Rexroth داشته است. Huade® Directional Seat Directional Seat Type M-Sew 6 جایگزینی مقرون به صرفه برای Rexroth® M-Sew 6 Component Series 3x است. این رقابت با کیفیت خوب و قیمت پایین تر است. برای اطمینان از کیفیت بالای محصولات هیدرولیک ، Huade Hydraulic بیش از 750 قطعه تجهیزات تولید پیشرفته وارد شده از سراسر جهان را اداره می کند. کیفیت این دریچه کار شده با سولنوئید می تواند کاملاً مطابق با نیازهای مشتریان باشد. این کارخانه استانداردهای بین المللی ، یعنی ISO9001 ، ISO14001 و OH SAS18001 را تصویب کرده است. سری دریچه های جهت دار به طور گسترده در محیط های مختلف صنعتی مورد استفاده قرار می گیرد.
|
داده های فنی (برای برنامه های خارج از این پارامترها ، لطفا با ما مشورت کنید!) |
|||
|
عمومی |
|||
|
نصب |
اختیاری |
||
|
حداکثر دمای محیط (℃) |
50 |
||
|
وزن |
شیر پاپت 2/2 طرفه (کیلوگرم) |
1.5 |
|
|
شیر پاپت 3/2 طرفه (کیلوگرم) |
1.5 |
||
|
شیر پاپت 4/2 طرفه (کیلوگرم) |
2.3 |
||
|
داده های هیدرولیکی |
|||
|
حداکثر فشار عملیاتی (MPA) |
به جدول صفحه 140 مراجعه کنید |
||
|
حداکثر جریان (l/min) |
25 |
||
|
مایع فشار |
روغنهای معدنی یا استر فسفات |
||
|
محدوده دمای مایعات فشار (℃) |
- 30 تا + 80 |
||
|
دامنه ویسکوزیته (mm²/s) |
2.8 تا 500 |
||
|
درجه آلودگی μm |
حداکثر میزان مجاز آلودگی مایع هیدرولیک به NAS 1638 Class 9. بنابراین ما یک فیلتر با حداقل میزان احتباس β10≥ 75 را توصیه می کنیم. |
||
|
داده های الکتریکی |
|||
|
نوع ولتاژ |
دی سی |
گی |
|
|
ولتاژهای موجود (V) |
12、24、42、96、110、205、220 |
فقط از طریق یکسو کننده ممکن است |
|
|
تحمل ولتاژ (ولتاژ اسمی) (٪) |
10 ± |
||
|
مصرف برق (W) |
30 |
||
|
وظیفه |
100 ٪ |
||
|
تغییر زمان به ISO 6403 |
جدول زیر را ببینید |
||
|
فرکانس سوئیچینگ (چرخه S/H) |
15000 |
||
|
محافظت از DIN 40 050 |
IP65 |
||
|
حداکثر دمای سیم پیچ (℃) |
به 150 |
||
ویژگی ها:
▶ شیر آب پوپت جهت دار مستقیم ، سولنوئید فعال شده است
port پورت بسته بدون نشت است
▶ سوئیچینگ حتی پس از مدت طولانی تحت فشار تضمین می شود
▶ سیم پیچ سولنوئید را می توان با 90 درجه چرخاند
connection اتصال الکتریکی فردی
▶ با غلبه بر دست محافظت شده ، اختیاری
▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H
برنامه:
دریچه جهت 2 نوع M-SEW یک دریچه پوپت جهت دار فعال است. آنها شروع ، توقف و جهت یک جریان را کنترل می کنند.
1. توابع ، بخش شیر جهت دار Poppet M-Sew 6
M-SEW 6 اساساً از یک محفظه (1) ، سولنوئیدها (2) ، سیستم شیر سخت شده (3) و توپ (ها) (4) به عنوان عنصر پایانی تشکیل شده است.
اصل اساسی:
در موقعیت اولیه ، توپ (4) توسط بهار (9) به صندلی فشار داده می شود و در حالت تعویض شده توسط solenoid (2). نیروی solenoid (2) از طریق اهرم (6) و توپ (7) روی پین محرک (8) عمل می کند ، که از دو طرف مهر و موم شده است. محفظه بین دو عنصر آب بندی با بندر P. وصل شده است. سیستم دریچه (3) از این طریق با توجه به نیروهای فعال (Solenoid یا Spring Return) با فشار متعادل می شود. بنابراین از دریچه ها می توان تا فشار 63 مگاپاسکال استفاده کرد.
نمای برش از نوع m-2sew6n
نمای برش از نوع M-3SEW6U
