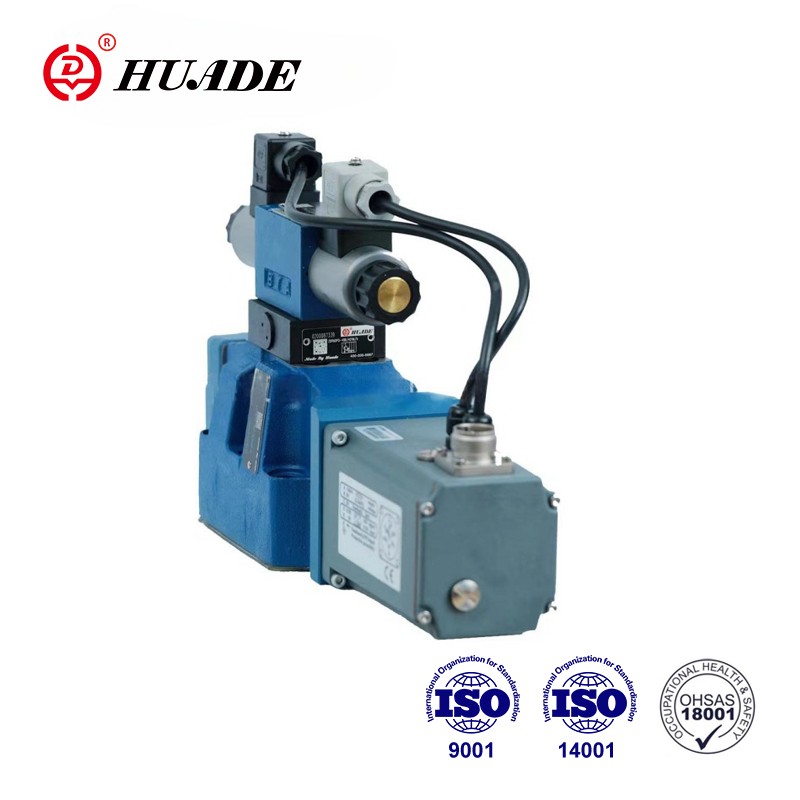

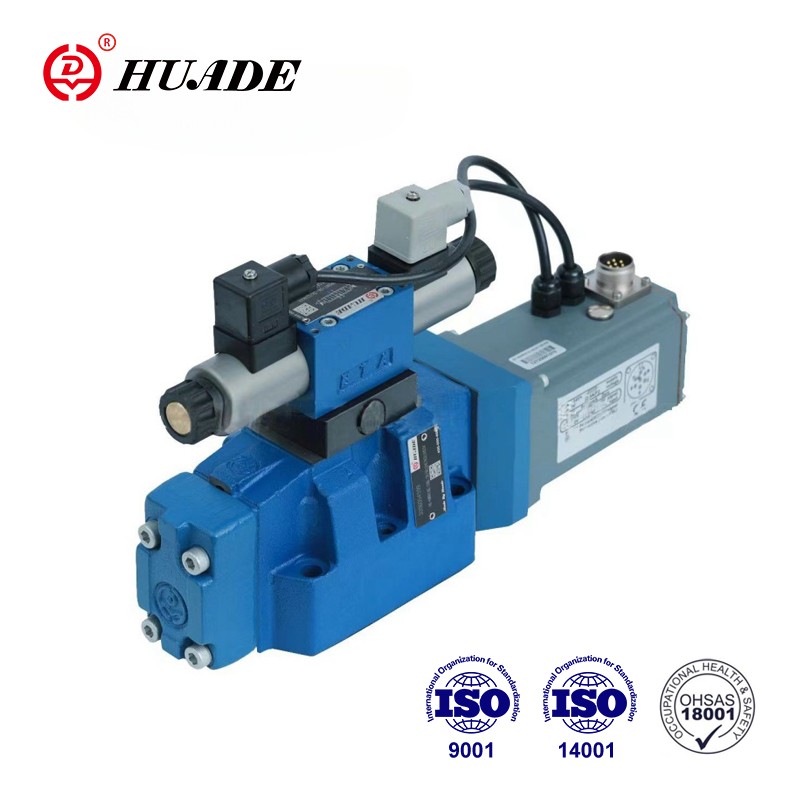

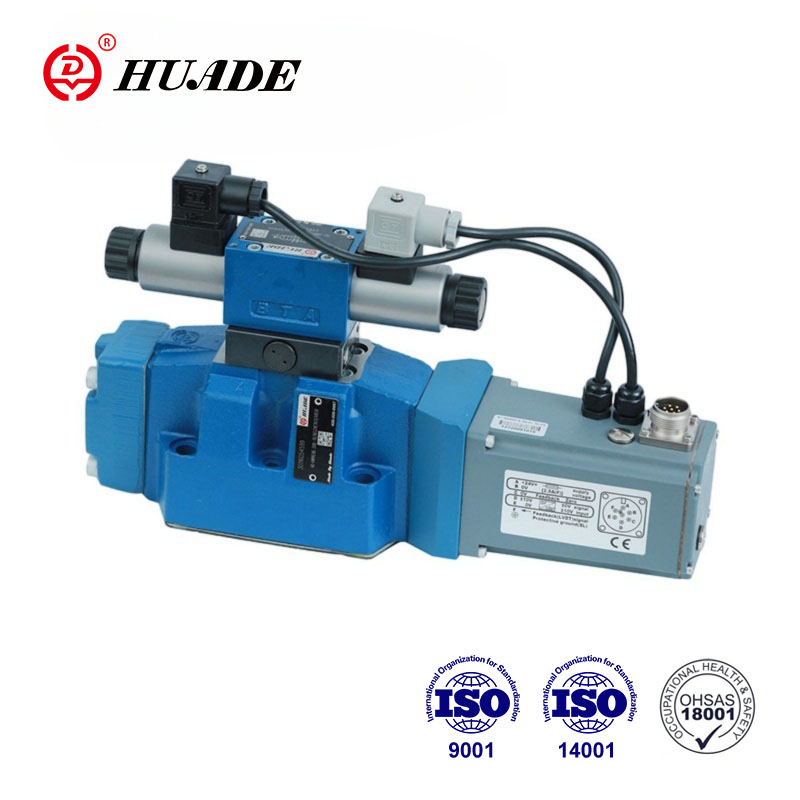

دریچه های نوع 4WRKE شیرهای جهت دار متناسب 2 مرحله ای هستند. آنها جهت و اندازه جریان را کنترل می کنند. مرحله اصلی کنترل موقعیت به گونه ای است که موقعیت قرقره کنترل مستقل از نیروهای جریان نیز در مورد جریان های بزرگتر است. پس از معرفی فناوری و تحقیقات و توسعه مستقل ، محصولات دریچه متناسب برند Huade دارای عملکرد و کیفیت بالایی هستند.
| وابسته به هیدرولیکی | |||||
| اندازه | 10 | 16 | 25 | 32 | |
| فشار عملیاتی | شیر کنترل خلبان (MPA) تأمین روغن خلبان | 31.5 ~ 2.5 | |||
| شیر اصلی ، درگاه های P ، A ، B (MPA) | 31.5 | 35 | 35 | 35 | |
| فشار بازگشت (MPA) | تخلیه روغن خلبان ، خارجی | 31.5 | 25 | 25 | 25 |
| تخلیه روغن خلبان ، داخلی | ＜ 1 | ||||
| بندر Y | ＜ 1 | ||||
| جریان اسمی q ± 10 ٪ در △ P = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| جریان شیر اصلی (حداکثر مجاز) (L/min) | 170 | 460 | 870 | 1600 | |
| جریان روغن خلبان در بندر X یا Y با یک شکل مرحله سیگنال ورودی از 0 تا 100 ٪ (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| هیسترزیس (٪) | ≤1 | ||||
| حساسیت پاسخ (٪) | 0.5 | ||||
| فیلتر دقیق (μM) | ≤20 | ||||
| مایع فشار | استر فسفات روغن معدنی | ||||
| ویسکوزیته متوسط (MM2/s) | 20 ~ 380 | ||||
| محدوده دمای مایعات فشار (℃) | -20 ~ 70 | ||||
| وزن (کیلوگرم) | 8.7 | 11.2 | 16.8 | 31.5 | |
| داده های الکتریکی | |
| محافظت از دریچه به DIN 40 050 | IP65 |
| نوع ولتاژ | دی سی |
| نوع سیگنال | شبیه |
| قدرت ، حداکثر (w) | 72 (میانگین = 24 W) |
| اتصال الکتریکی | با پلاگین کامپوننت به E DIN 43 563-AM6 |
| اتصال پلاگین به E DIN 43 563-BF6-3 | |
| الکترونیک کنترل | یکپارچه در شیر |
ویژگی ها:
▶ خلبان دریچه جهت متناسب 2 مرحله ای با بازخورد موقعیت الکتریکی از قرقره کنترل اصلی و الکترونیک یکپارچه (OBE).
▶ کنترل جهت جریان و اندازه یک جریان
▶ کار با استفاده از سلولهای متناسب
▶ نصب زیر صفحه: الگوی حمل و نقل با توجه به IS0 4401
▶ قرقره کنترل اصلی بهار محور
بازخورد موقعیت الکتریکی
▶ دریچه کنترل خلبان: دریچه جهت متناسب تک مرحله ای
▶ مرحله اصلی با کنترل موقعیت
برنامه:
سوپاپ جهت متناسب 4WRKE-3X برای کنترل جهت و جریان استفاده می شود.
دریچه ها به طور عمده از دریچه کنترل خلبان (1) ، مسکن (8) ، قرقره کنترل اصلی (7) ، روکش ها (5 و 6) ، بهار محور (4) ، مبدل موقعیت القایی (9) و شیر کاهش فشار (3) تشکیل شده است. در صورت عدم وجود سیگنال ورودی ، قرقره کنترل اصلی (7) توسط بهار مرکز (4) در موقعیت مرکزی نگهداری می شود. هر دو تغییر موقعیت قرقره کنترل اصلی (7) و تغییر مقدار دستور در جمع بندی اتصال تقویت کننده ولتاژ دیفرانسیل ایجاد می کند. در طول مقایسه فرمان و مقدار واقعی ، انحراف کنترل احتمالی از طریق الکترونیک تعیین می شود و سولنوئید متناسب شیر کنترل خلبان (1) با جریان تأمین می شود. جریان باعث ایجاد نیرویی در solenoid می شود که از طریق یک پیستون در یک ردیف ، قرقره کنترل را انجام می دهد. جریانی که از طریق مقطع کنترل آزاد شده است باعث تنظیم قرقره کنترل اصلی می شود. قرقره کنترل اصلی (7) با هسته مقدار خوشمزه القایی مطابق با مقدار فرمان است. در حالت کنترل شده ، قرقره کنترل اصلی (7) متعادل است و در این موقعیت مبدل (9) متصل به آن نگه داشته می شود تا زمان کنترل جابجا شود. سکته مغزی کنترل و کنترل کنترل متناسب با مقدار فرمان تغییر می کند. الکترونیک کنترل در شیر یکپارچه شده است. با تنظیم شیر و الکترونیک ، انحراف در تولید سری دستگاه ها کم نگه داشته می شود. خطوط مخزن نباید مجاز به خالی شدن باشد. در مورد شرایط نصب مربوطه (فشار ضد تعادل تقریبا 0.2 مگاپاسکال) یک شیر از پیش بارگذاری نصب می شود.
نماد دریچه جهت متناسب 4WRKE-3X
بسته دریچه جهت متناسب 4WRKE-3X
