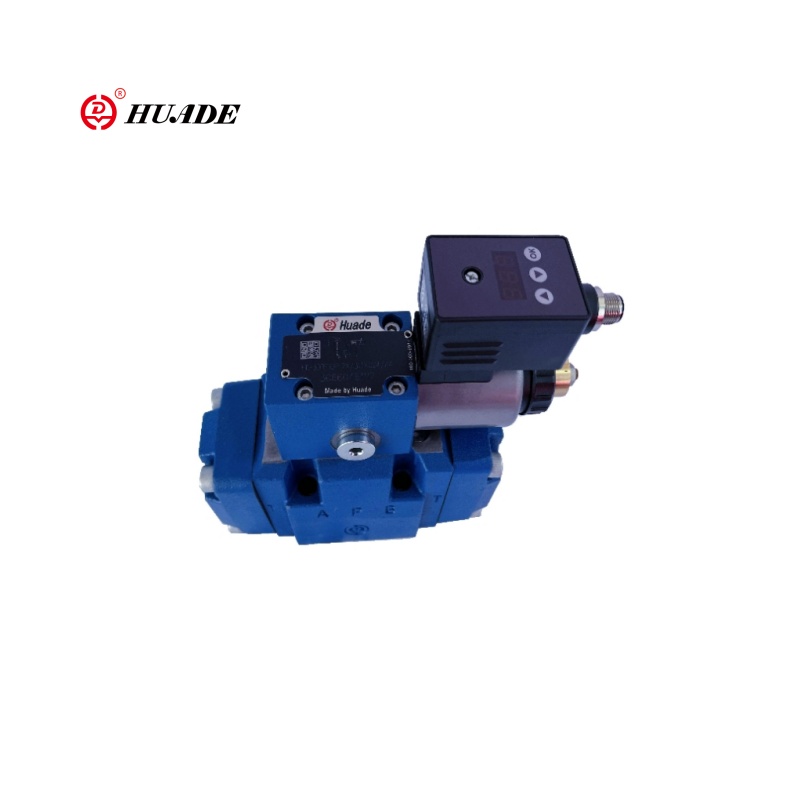

اگر تازه وارد هیدرولیک هستید یا نیاز به انتخاب شیر مناسب برای پروژه خود دارید ، این راهنما همه چیز را در مورد انواع شیر هیدرولیک به زبان ساده تجزیه می کند.
دریچه های هیدرولیک چیست و چرا آنها اهمیت دارند؟
از دریچه های هیدرولیک به عنوان کنترل کننده ترافیک برای سیال در یک سیستم هیدرولیک فکر کنید. دقیقاً مانند چراغ های راهنمایی و رانندگی اتومبیل های مستقیم در یک تقاطع ، دریچه های هیدرولیک مایع تحت فشار مستقیم است تا ماشین آلات دقیقاً همانطور که می خواهیم کار کنند.
شیرهای هیدرولیک سه چیز اصلی را کنترل می کنند:
- جهت: جایی که مایع می رود (به جلو ، عقب ، یا توقف)
- فشار: چقدر سیستم ایجاد می کند
- میزان جریان: چقدر سریع همه چیز حرکت می کند
بدون این دریچه ها ، دستگاه های هیدرولیک مانند اتومبیل های بدون فرمان یا ترمز هستند - قدرتمند اما کنترل ایمن غیرممکن است.
سه نوع اصلی دریچه های هیدرولیک
تمام دریچه های هیدرولیک بر اساس آنچه کنترل می کنند در سه دسته اصلی قرار می گیرند. بیایید هر نوع را کشف کنیم:
1. دریچه های کنترل جهت (DCV)
آنچه آنها انجام می دهند
این دریچه ها تصمیم می گیرند که سیال به چه روش جریان می یابد ، کنترل می کند اگر قسمت دستگاه به سمت بالا ، پایین ، چپ ، راست یا به طور کامل متوقف شود.
چگونه آنها کار می کنند
یک سوئیچ راه آهن را تصور کنید که قطارها را به مسیرهای مختلف راهنمایی می کند. دریچه های کنترل جهت به طور مشابه کار می کنند ، و مایعات هیدرولیک را در مسیرهای مختلف هدایت می کنند.
انواع مشترک
- 2/2 دریچه: سوئیچ های روشن/خاموش ساده با 2 پورت و 2 موقعیت
- شیرهای 3/2: 3 پورت و 2 موقعیت داشته باشید ، مناسب برای سیلندرهای تک عمل
- شیرهای 4/3: محبوب ترین نوع با 4 درگاه و 3 موقعیت ، از جمله موقعیت میانی خنثی
- بازوهای بیل مکانیکی که حفر و بلند می شوند
- چنگال های لیفتراک که بالا و پایین می روند
- اسلحه ربات در کارخانه ها
2. دریچه های کنترل فشار
آنچه آنها انجام می دهند
این دریچه ها مانند نگهبانان ایمنی عمل می کنند ، و اطمینان حاصل می کنند که فشار بیش از حد زیاد نمی شود یا کنترل می کند که یک دستگاه از آن استفاده می کند.
چرا آنها مهم هستند
بدون کنترل فشار ، سیستم های هیدرولیک می توانند خطرناک شوند یا تجهیزات گران قیمت را بشکنند.
انواع اصلی
دریچه های امداد: قهرمانان ایمنی سیستم های هیدرولیک
- مانند شیرهای آزاد فشار روی اجاق گاز عمل کنید
- هنگامی که فشار خیلی زیاد می شود باز شوید و مایعات اضافی را به مخزن برگردانید
- به دو سبک بیایید: ساده عملیاتی مستقیم یا دقیق تر خلبان
کاهش دریچه ها: تنظیم کننده های فشار
- فشار زیاد پایین تر به یک سطح ایمن تر و قابل استفاده تر
- مانند داشتن یک کاهش دهنده فشار آب در لوله کشی خانگی
دریچه های دنباله: هماهنگ کننده ها
- اطمینان حاصل کنید که عملیات به ترتیب مناسب اتفاق می افتد
- اجازه نمی دهد مرحله 2 تا زمان کامل شدن مرحله 1 اتفاق بیفتد
دریچه های Counterbalance: دارندگان بار
- خیلی سریع بارهای سنگین را از بین ببرید
- برای رونق جرثقیل و میزهای آسانسور ضروری است
- سیستم های ایمنی در مطبوعات هیدرولیکی
- سیستم های بستن که به نیروی دقیقی احتیاج دارند
- فرآیندهای تولید چند مرحله ای
شیرهای کنترل جریان
آنچه آنها انجام می دهند
این دریچه ها کنترل می کنند که مایعات هیدرولیک به سرعت حرکت می کنند ، که تعیین می کند که قطعات سریع ماشین سرعت حرکت می کند.
مثل آن فکر کن
پدال شتاب دهنده در اتومبیل شما - سرعت آن را کنترل می کند ، نه جهت.
انواع محبوب
دریچه های دریچه گاز: کنترل کننده سرعت اصلی
- محدودیت ساده که جریان سیال را کند می کند
- مثل قرار دادن انگشت شست خود را روی یک شیلنگ باغ
دریچه های جریان با فشار فشار: کنترل کننده های سرعت هوشمند
- حتی در صورت تغییر بارها ، سرعت را ثابت نگه دارید
- گرانتر اما بسیار مطمئن تر
تقسیم کننده جریان: چند وظیفه ای
- یک ورودی را به چندین خروجی برابر تقسیم کنید
- مناسب برای حرکت چند سیلندر با همان سرعت
شیرهای جریان متناسب: کنترل کننده های دقیق
- برای کنترل دقیق سرعت از سیگنال های الکترونیکی استفاده کنید
- در دستگاه های مدرن و تحت کنترل رایانه مشترک است
- ابزارهای ماشین آلات که به سرعت برش مداوم نیاز دارند
- سیستم های بلند کردن هماهنگ
- موقعیت یابی دقیق در اتوماسیون
انواع خاصی که ارزش دانستن دارند
دریچه ها را بررسی کنید
این دریچه های یک طرفه مانند دیودهای مکانیکی هستند - سیال فقط می توانند در یک جهت جریان پیدا کنند. آنها از جریان برگشتی جلوگیری می کنند و برای نگه داشتن بار و محافظت از مدار ضروری هستند.
دریچه های کارتریج
از اینها به عنوان بلوک های لگو سیستم های هیدرولیک فکر کنید. آنها دریچه های جمع و جور و جمع و جور هستند که می توانند در بلوک های منیفولد ترکیب شوند تا ضمن صرفه جویی در فضای ، سیستم های کنترل پیچیده ای ایجاد کنند.
دریچه های برقی
این دریچه های کنترل شده برقی به سیگنال های الکتریکی پاسخ می دهند و آنها را برای سیستم های خودکار مناسب می کند. هنگامی که یک دکمه را برای کار با دستگاه هیدرولیک فشار می دهید ، احتمالاً در حال فعال کردن دریچه solenoid هستید.
نحوه انتخاب شیر هیدرولیک راست
انتخاب شیر مناسب به چندین عامل اصلی بستگی دارد:
1. نیازهای سیستم خود را بدانید
- با چه فشاری کار خواهید کرد؟
- چقدر جریان نیاز دارید؟
- چقدر سریع نیاز به پاسخ دادن دارد؟
2. برنامه خود را در نظر بگیرید
- تجهیزات سیار(تراکتور ، بیل مکانیکی): به دریچه های ناهموار نیاز دارید که خاک و لرزش را کنترل می کنند
- ماشین آلات صنعتی: اولویت دقت و زندگی طولانی
- هوا و فضا: باید بسیار قابل اعتماد و سبک باشد
3. به محیط خود فکر کنید
- افراط دما
- میزان ارتعاش
- نگرانی های آلودگی
- الزامات ضد انفجار
4. ملاحظات بودجه
- دریچه های دستی ساده هزینه کمتری دارند
- دریچه های متناسب الکترونیکی هزینه بیشتری دارند اما کنترل بهتری ارائه می دهند
- هزینه های نگهداری طولانی مدت را در نظر بگیرید
روندهای مدرن: دریچه های هوشمند و ادغام دیجیتال
صنعت هیدرولیک در حال پذیرش فناوری جدید است:
دریچه های هوشمند: اکنون با رایانه های داخلی همراه است که می توانند مشکلات خود را تشخیص داده و با سایر مؤلفه های سیستم ارتباط برقرار کنند.
کارایی انرژی: طرح های جدید از طریق آب بندی بهتر و مسیرهای جریان بهینه شده ، زباله های انرژی را کاهش می دهند.
نگهداری پیش بینی کننده: سنسورها سلامت دریچه را در زمان واقعی کنترل می کنند و از شکست های غیر منتظره جلوگیری می کنند.
ارتباط دیجیتال: دریچه ها اکنون می توانند با استفاده از پروتکل های ارتباطات صنعتی با سیستم های کنترل مرکزی "صحبت کنند".
اشتباهات رایج برای جلوگیری از
- دریچه های اندازه گیری: همیشه حاشیه ایمنی را برای فشار و جریان درج کنید
- نادیده گرفتن سازگاری سیال: مطمئن شوید که مهر و موم های شیر با مایع هیدرولیک شما کار می کنند
- پرش از تصفیه: مایع تمیز برای طول عمر دریچه ضروری است
- روش فعال سازی اشتباه: دریچه های دستی در سیستم های خودکار کار نمی کنند
نکات مربوط به تعمیر و نگهداری برای عمر دریچه طولانی
- مایع هیدرولیک را با تصفیه مناسب تمیز نگه دارید
- به طور مرتب نشت خارجی را بررسی کنید
- فشار سیستم را برای اطمینان از عدم کار دریچه ها کنترل کنید
- مهر و موم ها را قبل از اینکه کاملاً شکست بخورد جایگزین کنید
- اپراتورهای قطار در عملکرد مناسب دریچه
پایان
دریچه های هیدرولیک ممکن است پیچیده به نظر برسد ، اما درک سه نوع اصلی - کنترل جهت ، کنترل فشار و کنترل جریان - یک پایه محکم به شما می دهد. هر نوع در تهیه سیستم های هیدرولیک ایمن ، کارآمد و دقیق در خدمت یک هدف خاص است.
این که آیا شما با یک جک هیدرولیک ساده کار می کنید یا یک ربات پیشرفته صنعتی ، ترکیب مناسب دریچه ها باعث ایجاد تفاوت می شود. برای درک نیازهای سیستم خود وقت بگذارید ، محیط عملیاتی خود را در نظر بگیرید و در هنگام تصمیم گیری های مهم با متخصصان هیدرولیک مشورت نکنید.
یادآوری کردن: بهترین دریچه همیشه گرانترین نیست - این یکی است که با نیازهای خاص و شرایط عملیاتی شما مطابقت دارد. با این دانش ، شما از تصمیم گیری های آگاهانه در مورد انواع دریچه هیدرولیک برای هر برنامه استفاده می کنید.
