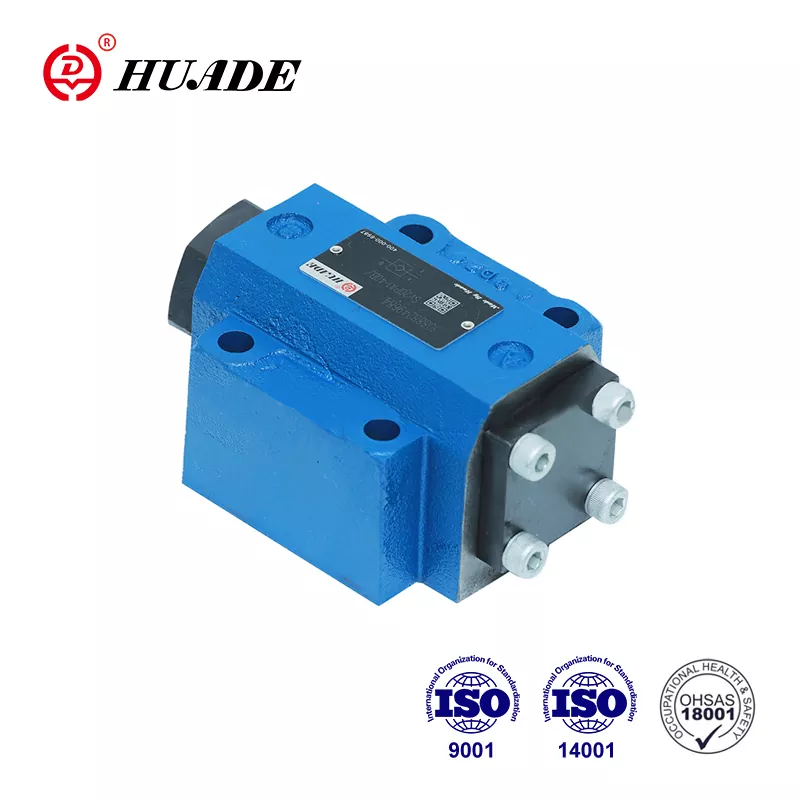

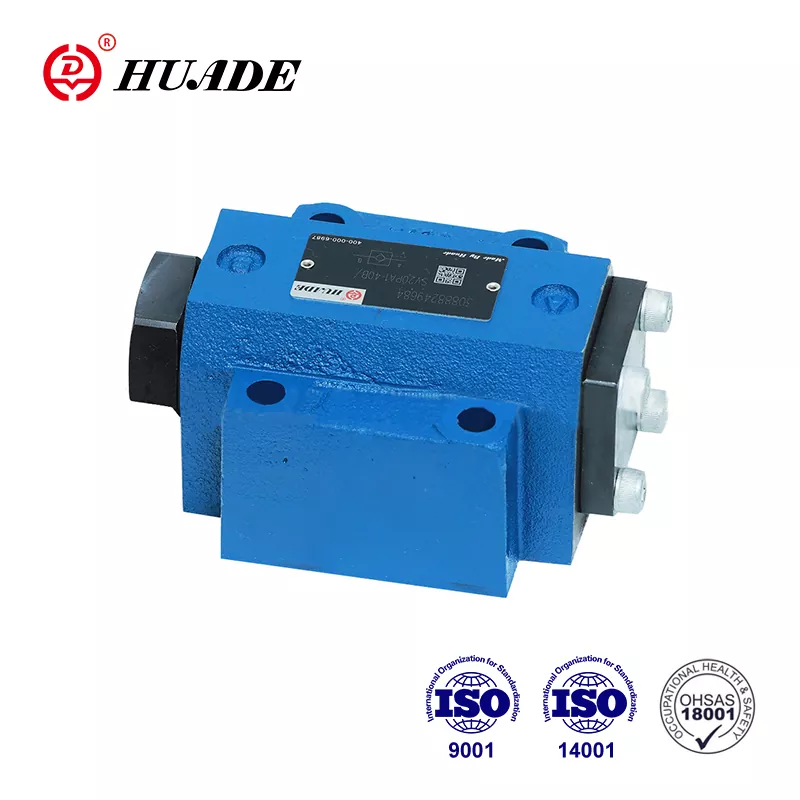

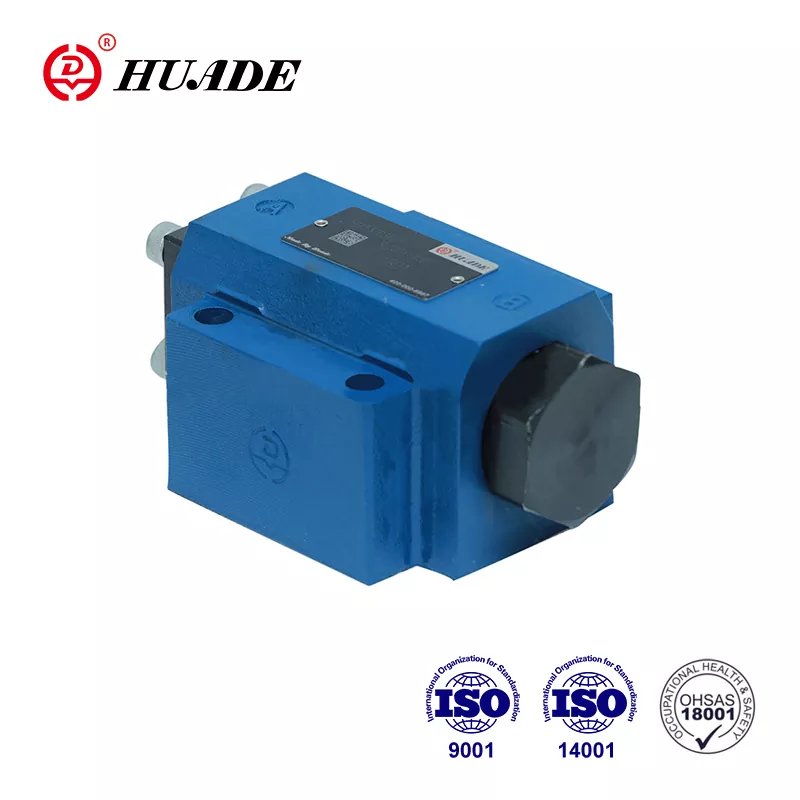

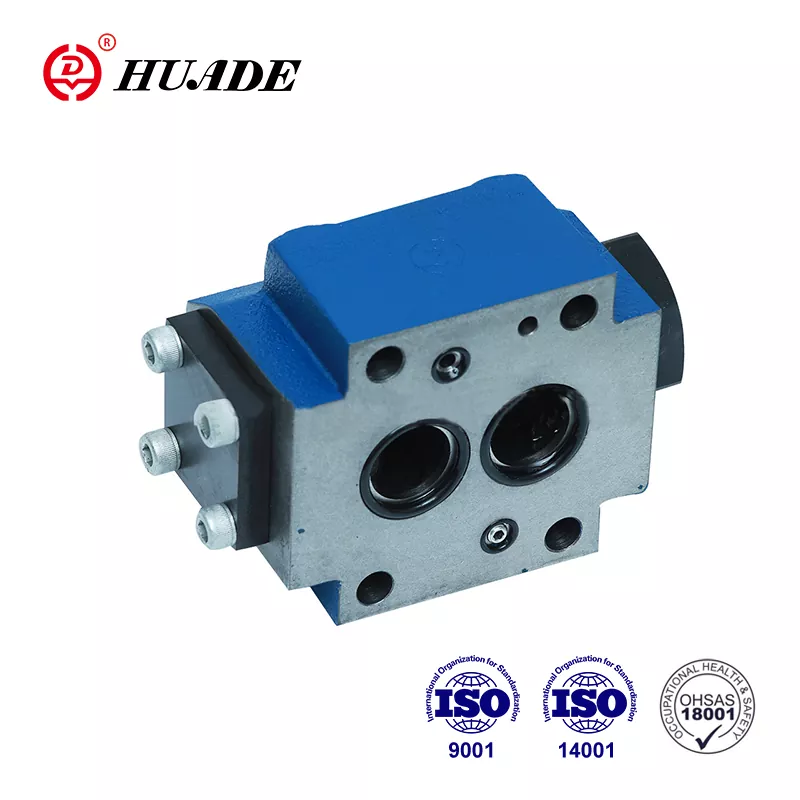

دریچه چک SV با کارکرد خلبان

کسب و کار اصلی Huafilter تامین شیرهای جهت هیدرولیک Huade® و تعمیرات سیستم های هیدرولیک برای سال ها در چین است. ما در سال 2023 به تنها شرکت مجاز توزیع خارج از کشور گروه صنعتی هیدرولیک پکن Huade تبدیل شدیم. شیرهای چک ما همیشه مطابق با استانداردهای بین المللی بوده اند. ما مطمئن هستیم که کیفیت شیر چک SV با عملکرد پایلوت با نیازهای مشتری مطابقت دارد. ما خدمات پس از فروش خوبی را با مهندسین مجرب ارائه می دهیم که پشتیبانی فنی به موقع ارائه می دهند. برای محصولات هیدرولیک مقرون به صرفه، قابل اعتماد و خدمات درجه یک با ما تماس بگیرید.

ارسال استعلام دانلود PDF

توضیحات محصول

پس از تأسیس Huade، دو بار با Rexroth همکاری کرد. Huade® check valve SV جایگزین های مقرون به صرفه ای برای همان سری محصولات Rexroth هستند. قابل رقابت با محصولات شناخته شده با کیفیت خوب و قیمت پایین تر است. این کارخانه ISO9001، ISO14001 و OH SAS18001 را گذرانده است. این یک برند ملی شناخته شده در چین است. در مدت گارانتی، تعمیر آن رایگان است. تمام شیرهای چک قبل از خروج از کارخانه تحت آزمایش های دقیق قرار می گیرند تا از عملکرد برتر و پایدار اطمینان حاصل شود. شیرهای هیدرولیک Huade® به دلیل عملکرد برتر به طور گسترده در صنایع نظامی و سایر زمینه ها استفاده می شود.

پارامتر محصول Pilot Operated Check Valve SV

داده های فنی
سبک		10	16	20	25	30
وزن	نصب زیر صفحه (کیلوگرم)	1.8	-	4.7	-	7.8
	اتصال رزوه ای (کیلوگرم)	2.1	5.4	5.4	10	10
موقعیت نصب (MPa)		اختیاری
جهت جریان (MPa)		از A به B آزاد، از B به A از طریق باز شدن
فشار عملیاتی، حداکثر (MPa)		0.5 ~ 315
فشار کنترل، حداکثر (MPa)		0.5 ~ 315
کنترل صدا -پورت X (cm3)		2.5	10.8	10.8	19.27	19.27
مناطق کنترل - منطقه A1 (cm3)		1.3	3.46	3.46	5.72	5.72
- مساحت A2 (cm3)		0.33	0.7	0.7	1.33	1.33
- مساحت A3 (cm3)		3.8	10.17	10.17	16.61	16.61
- مساحت A4 (cm3)		0.79	1.13		1.54	1.54
سیال تحت فشار		روغن های معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM)
محدوده دمای سیال تحت فشار (℃)		-30+80
محدوده ویسکوزیته (mm2/s)		2.8 تا 500

ویژگی محصول و کاربرد Pilot Operated Check Valve SV

ویژگی ها:

▶ شیر چک توسط سیال کنترل می شود

▶ برای نصب زیر صفحه، الگوی نصب به DIN 24 340

▶ اتصال رزوه ای زیر صفحه یا پیچ

▶ با یا بدون پورت نشتی

▶ با یا بدون پیش باز شدن

▶ با پیش باز شدن، فشارزدایی مرطوب تایپ کنید

▶ 4 فشار باز شدن

▶ پورت پتم به Din 24 340 fom A، 1SO 4401 و CETOP-RP 121H

کاربرد:

شیرهای چک SV با کارکرد پایلوت برای جداسازی مدارهای عملیاتی تحت فشار، به عنوان محافظت در برابر کاهش بار در هنگام شکست خط یا در برابر حرکات خزنده محرک های قفل شده هیدرولیکی استفاده می شود.

توابع، بخش، نمادهای دریچه چک SV با عملکرد خلبان

سوپاپ‌های چک SV، شیرهای بازرسی هیدرولیک هستند که از نوع پاپت کار می‌کنند و ممکن است برای پایین آمدن در هر جهت باز شوند.

اساساً این شیرها شامل محفظه (1)، پاپپت (2)، فنر فشاری (3)، قرقره کنترل (4) و همچنین یک پیش بازگشایی، به عنوان شیر توپی (5)، به صورت اختیاری است.

دریچه جریان آزاد را از A به B امکان می دهد، در جهت مخالف، پاپت (2) بر روی صندلی خود توسط فشار سیستم، علاوه بر نیروی فنر، نگه داشته می شود.

از طریق اتصال فشار در پورت کنترل X، پیستون کنترل (4) به سمت راست حرکت می کند. این پاپت (2) را از روی صندلی هل می دهد. حال ممکن است شیر از B به A نیز جریان داشته باشد.

برای اطمینان از باز شدن مناسب شیر از طریق پیستون کنترل (4) حداقل فشار کنترل معینی لازم است.

نوع SV..A.. (با پیش باز کردن، بخش 1)

این شیر دارای یک پیش باز شدن اضافی است. از طریق اتصال فشار در پورت کنترل X، پیستون کنترل (4) به سمت راست فشار داده می شود.

این ابتدا توپ (5) و سپس پاپت (2) را از روی صندلی هل می دهد. در حال حاضر شیر همچنین ممکن است جریانی از B به A داشته باشد. به دلیل پیش باز شدن، فشار زدایی ضعیفی از سیال تحت فشار وجود دارد. از این طریق از شوک های فشاری احتمالی جلوگیری می شود

نماد SV

نمای بریده از شیر چک نوع SV. .PA

(بدون درگاه نشتی، با پیش باز شدن)
