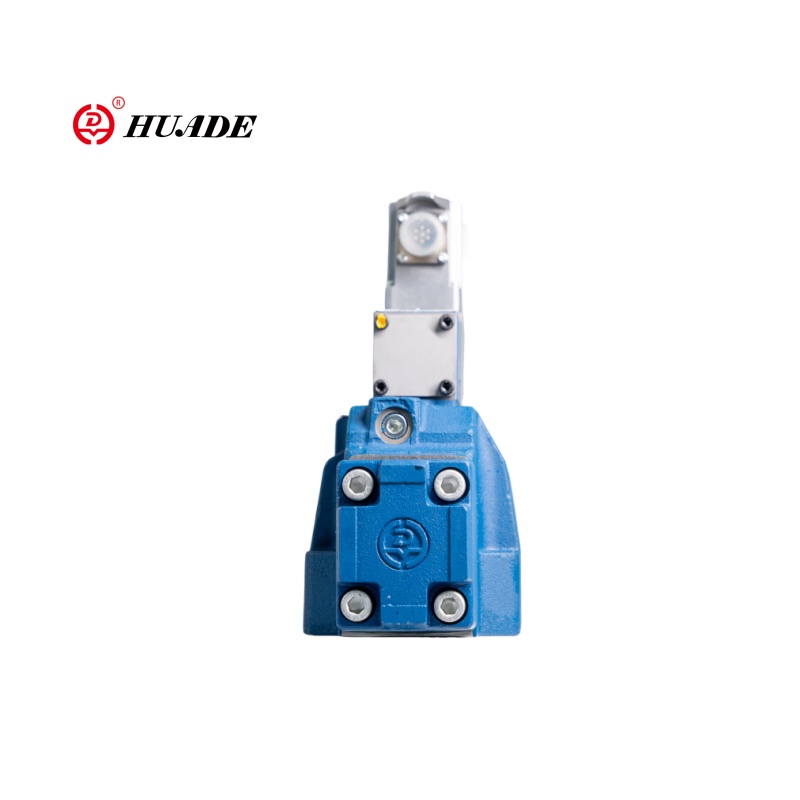

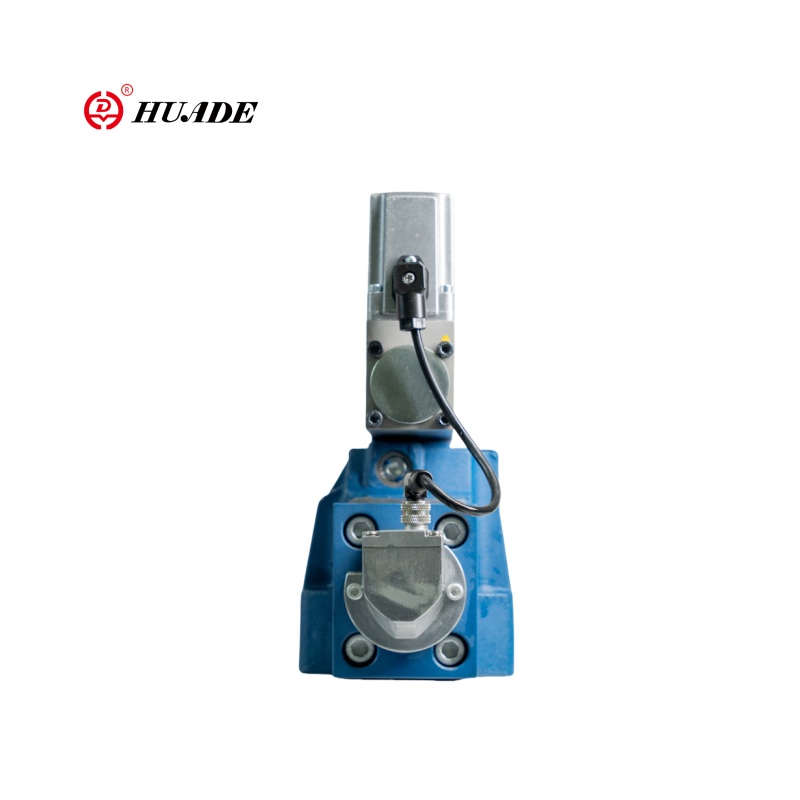

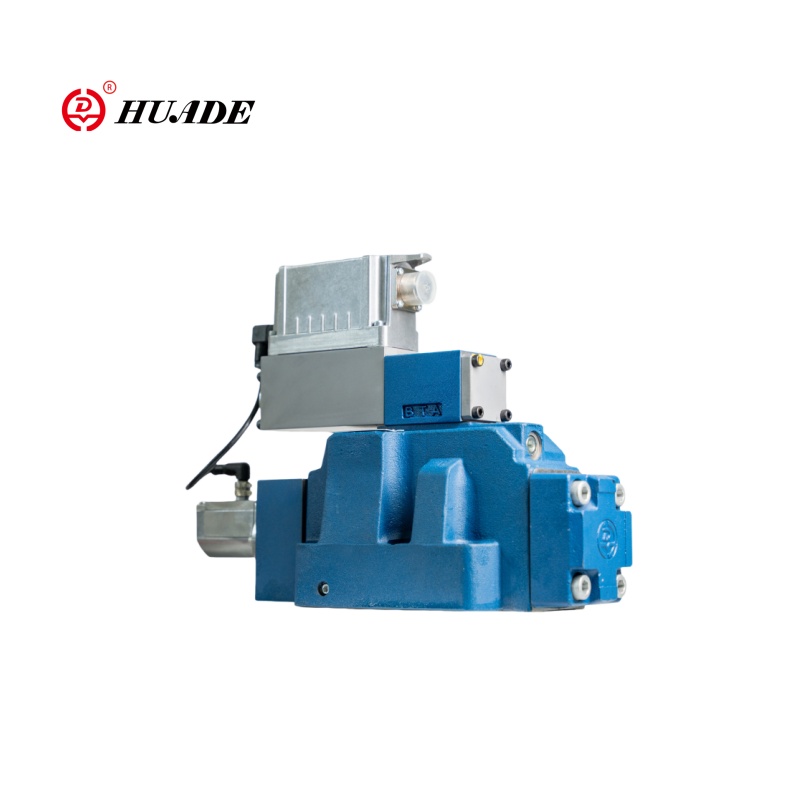

دریچه جهت متناسب Huade 4WRLE-4X یک شیر جهت متناسب الکترو هیدرولیک (با بازخورد موقعیت OBE) است. روش کنترل متناسب SOLENOID + SOLENOID + VALVE CORE CORT CONTROL کنترل حلقه بسته (بازخورد LVDT) است. طراحی بدنه Huade's Valve 4WRLE-4X ، فناوری آب بندی و عملکرد سولنوئید نزدیک به سطح رکسروت است ، اما دوام در شرایط کار شدید (مانند لرزش با فرکانس بالا ، عملکرد مداوم طولانی مدت) ممکن است کمی متفاوت باشد. قیمت محصول Huade معمولاً 20 ٪ -30 ٪ پایین تر از رکسروت است و عملکرد قابل توجهی در هزینه دارد. زنجیره تأمین بومی سازی شده ، چرخه تحویل کوتاه است و پاسخ خدمات پس از فروش سریع است.
| وابسته به هیدرولیکی | ||||
| اندازه | 10 | 16 | 25 | |
| حداکثر فشار عملیاتی | بنادر A ، B ، P نوار تأمین روغن خلبان خارجی | 350 | ||
| نوار تأمین روغن خلبان داخلی | 280 | |||
| بندر X | 280 | |||
| بندر T ، Y نوار | 250 | |||
| حداقل فشار خلبان (شیر کنترل خلبان) نوار | 10 | |||
| حداکثر جریان/دقیقه | 300 | 800 | 1250 | |
ویژگی ها:
▪ قابل اعتماد - طراحی اثبات شده و قوی
▪ قرقره و آستین با کیفیت بالا -control شیر کنترل خلبان
▪ قرقره کنترل دریچه کنترل خلبان در حالت "Fail Safe" در هنگام خاموش شدن واحد در موقعیت "Fail Safe" قرار دارد
▪ قرقره کنترل شیر اصلی در موقعیت مرکزی بهار محور و/یا در موقعیت جبران است
▪ انعطاف پذیر - مناسب برای موقعیت ، سرعت و کنترل فشار
▪ دقیق - حساسیت به پاسخ بالا و هیسترزیس کمی
برنامه:
سوپاپ جهت متناسب 4WRLE-4X برای سیستم های کنترل هیدرولیک با نیازهای بالا برای عملکرد پویا ، دقت و قابلیت اطمینان ، به ویژه در شرایطی که پاسخ سریع و بازخورد حلقه بسته لازم است ، مناسب است. شیر متناسب 4WRLE-4X Huade به طور گسترده ای در اتوماسیون صنعتی ، ابزار ماشین و تجهیزات پردازش ، دستگاه های قالب گیری تزریق و دستگاه های کشش ، تجهیزات آزمایش و شبیه سازی ، ماشین آلات مهندسی و غیره مورد استفاده قرار می گیرد.
جزئیات تولید دریچه جهت متناسب 4WRLE-4X
عملکرد ، بخش
دریچه نوع 4WRLE دریچه کنترل جهت گیری خلبانی با بازخورد موقعیت الکتریکی و الکترونیک یکپارچه (OBE) است.
ترکیب دریچه:
1. شیر پیلوت با هسته دریچه و ساختار آستین دریچه (1)
2. شیر ماین با بازخورد مرکز بهار و موقعیت (2)
3. تقویت کننده یکپارچه (3)
عملکرد:
هنگامی که الکترونیک یکپارچه (OBE) خاموش یا غیرفعال می شود ، قرقره کنترل شیر کنترل خلبان در موقعیت ‘" Fail-Safe "بهار انجام می شود. قرقره کنترل دریچه اصلی در موقعیت مرکزی بهار محور آن است.
الکترونیک یکپارچه (OBE) مقدار دستور مشخص شده را با مقدار واقعی موقعیت قرقره کنترل شیر اصلی مقایسه می کند. در صورت انحراف کنترل ، سولنوئید کنترل فعال می شود. با توجه به نیروی مغناطیسی تغییر یافته ، قرقره کنترل خلبان در برابر تنظیم می شود
بهار
این جریان که از طریق مقطع کنترل فعال می شود ، منجر به تنظیم قرقره کنترل اصلی می شود. مقطع سکته مغزی/کنترل قرقره کنترل اصلی متناسب با مقدار دستور تنظیم می شود.
منبع تغذیه خلبان در شیر کنترل خلبان یا از طریق پورت P یا خارجی از طریق پورت X داخلی است. بازخورد می تواند از طریق پورت T یا خارجی از طریق پورت Y به مخزن داخلی باشد.
خاموش کردن solenoid را کنترل کنید
در صورت بروز خطاهای زیر ، سولنوئیدهای کنترل توسط الکترونیک یکپارچه (OBE) انرژی می شوند ، قرقره کنترل خلبان به موقعیت "عدم امنیت" آن تنظیم می شود و اتاق های روغن خلبان شیر اصلی را تخلیه می کند. با استفاده از بهار ، قرقره کنترل شیر اصلی به موقعیت مرکزی منتقل می شود.
