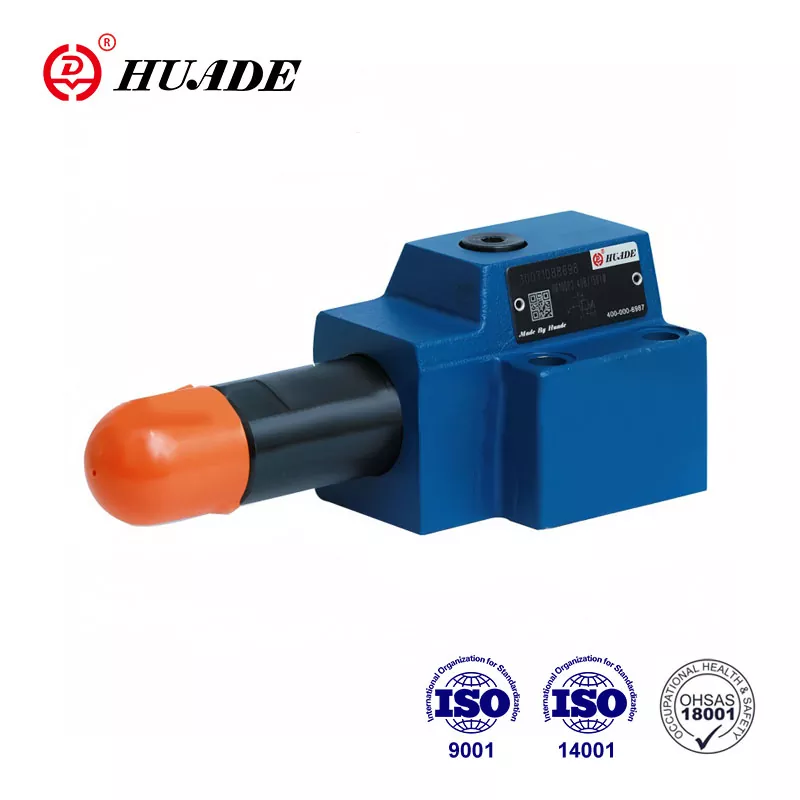

نوع DR 10 DP یک شیر کاهش فشار است که برای کنترل فشار استفاده می شود. این واقعیت که دریچه های فشار Huade® می توانند جایگزین همان محصولات سری ارائه شده توسط رکسروت شوند ، عمدتاً به دلیل همکاری طولانی مدت با رکسروت است. در مقایسه با سایر مارک های مشابه ، محصولات Huade® در فناوری پیشرفته تر و با دوام تر هستند. قیمت این دریچه های کاهش فشار نسبتاً ارزان است. این کارخانه یک شرکت کلیدی ملی است و در چین شهرت بالایی دارد.
|
Max.Operating Pressure (Port P) (MPA) |
تا 31.5 |
|
حداکثر فشار ثانویه (بندر A) (MPA) |
تا 2.5 ؛ تا 7.5 ؛ تا 15.0 ؛ تا 21.0 ؛ تا 31.5 |
|
Max.back Pressure (پورت T (Y)) (MPA) |
حداکثر 16 |
|
max.flow (l/min) |
حداکثر 80 |
|
روغن معدنی مایع فشار |
روغن معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
|
دامنه ویسکوزیته (میلی متر/ثانیه) |
10 ~ 800 |
|
محدوده فشار مایعات فشار (℃) |
-30 تا +80 |
|
درجه آلودگی (UM) |
حداکثر درجه مجاز آلودگی مایعات به NAS 1638 Class 9 است. |
|
وزن (کیلوگرم) |
تقریباً 3 |
ویژگی ها:
▶ برای نصب زیر
▶ 4 دامنه فشار
▶ 4 عناصر تنظیم
بشر دستگیره دوار
بشر هگز آستین سر با کلاه محافظ
بشر دستگیره چرخشی قفل شده با مقیاس
بشر دستگیره دوار با مقیاس
▶ با درگاه سنج فشار
▶ دریچه غیر بازگشت اختیاری
▶ الگوی انتقال به DIN 24 340 ، فرم D ، ISO 5781 و CETOP - RP 121H
برنامه:
کاهش فشار از نوع شیر DR 6 DP برای کاهش فشار سیستم استفاده می شود.
نوع دریچه DR 10 DP یک شیر مستقیم از طراحی 3 راه است که دارای عملکرد فشار فشار در سمت کاهش فشار است.
تنظیم فشار با استفاده از عنصر تنظیم فشار (1) است.
در حالت استراحت ، دریچه به طور معمول باز است ، و سیال می تواند از بندر B به بندر A. بدون مانع جریان یابد. فشار در بندر A نیز در انتهای قرقره (2) ، از طریق خط کنترل (4) وجود دارد و مخالف چشمه فشرده سازی (3) است. هنگامی که فشار در بندر A به سطح فشار تنظیم شده در بهار (3) می رسد ، قرقره (2) به حالت کنترل حرکت می کند و فشار را در بندر ثابت نگه می دارد.
مایعات برای کنترل شیر از طریق پورت A از طریق حفاری کنترل گرفته می شود.
اگر فشار در بندر A هنوز هم به دلیل نیروهای خارجی بیشتر شود ، قرقره (2) هنوز به سمت چشمه فشرده سازی (3) منتقل می شود.
این امر باعث می شود که یک مسیر جریان از طریق زمین کنترل (5) در قرقره کنترل (2) به مخزن (بندر Y) باز شود. مایعات کافی سپس برای جلوگیری از افزایش بیشتر فشار به مخزن جریان می یابد.
محفظه بهار (6) از طریق بندر Y به مخزن خارجی تخلیه می شود.
یک دریچه غیر بازگشت اختیاری (7) در دسترس است تا جریان آزاد از پورت A به پورت B. امکان پذیر باشد.
اتصال فشار سنج (8) ، اجازه می دهد فشار ثانویه کنترل شود.
ساختار DR10DP 1- 40B
نمادهای DR10 dp
