تا به حال کار یک کامیون حمل زباله را تماشا کرده اید و فکر کرده اید:"از کجا می داند که ابتدا ظرف را بلند کند، سپس آن را کاملاً واژگون کند؟"یا شاید ربات‌های کارخانه‌ای را دیده‌اید که با توالی کامل کار می‌کنند و فکر می‌کنید،"چه چیزی آنها را اینقدر هماهنگ کرده است؟"
پاسخ ممکن است شما را شگفت زده کند - این اغلب یک دستگاه ساده اما درخشان است که شیر توالی فشار نامیده می شود. و در پایان این راهنما، دقیقاً خواهید فهمید که چگونه این "مغزهای مکانیکی" جهان ما را به آرامی حفظ می کنند.

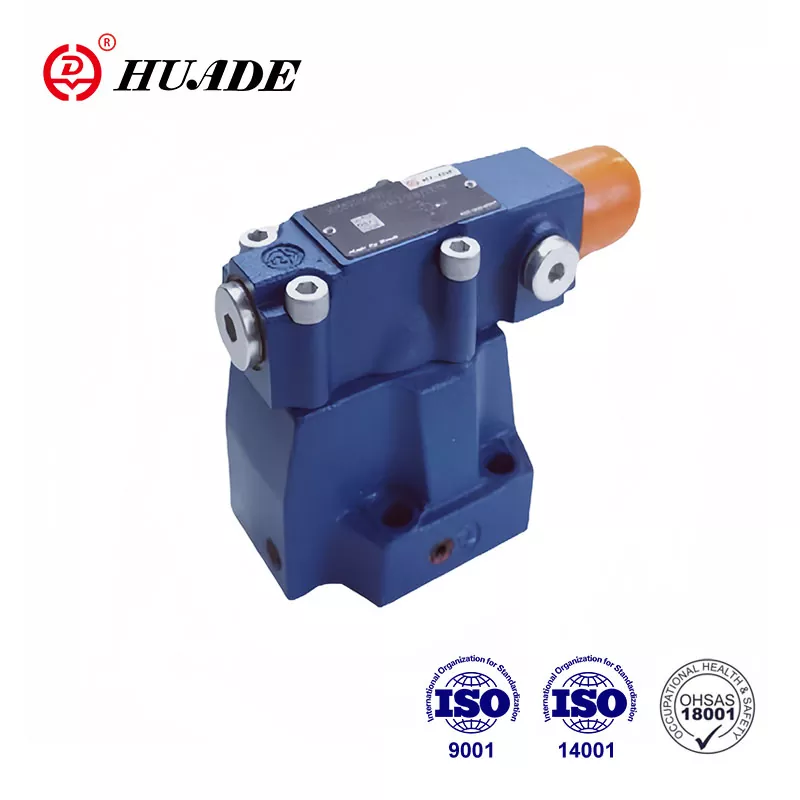

شیر توالی فشار چیست؟ (پاسخ ساده)
یک شیر توالی فشار (بخشی ازشیر کنترل فشارسیستم ها) مانند الف استچراغ راهنمایی هوشمند برای سیستم های هیدرولیک. همانطور که یک چراغ راهنمایی زمان حرکت اتومبیل را کنترل می کند، این سوپاپ نیز زمانی که قسمت های مختلف ماشین شروع به کار کنند کنترل می کند.
ایده اصلی اینجاست:بسته می ماند (نور قرمز) تا زمانی که فشار به یک سطح خاص افزایش یابد، سپس (چراغ سبز) باز می شود تا سیال هیدرولیک به قطعه بعدی جریان یابد. این توالی خودکار را بدون نیاز به رایانه یا کنترل الکتریکی ایجاد می کند.
مثال سریع:
به درست کردن ساندویچ کره بادام زمینی فکر کنید:
مرحله 1:نان را آماده کنید (اقدام اولیه)
صبر کنید:مطمئن شوید که نان به درستی قرار گرفته است
مرحله ۲:کره بادام زمینی را اضافه کنید (اقدام ثانویه)
یک شیر توالی فشار همین کار را برای ماشین‌ها انجام می‌دهد - مطمئن می‌شود که مرحله 1 قبل از شروع مرحله 2 کاملاً تمام شده است.
چرا ماشین های شما به شیرهای توالی فشار نیاز دارند؟
تعجب می کنید که چرا نمی توانیم اجازه دهیم همه چیز یکباره اتفاق بیفتد؟ در اینجا دلیل اهمیت توالی مناسب است:
بدون کنترل توالی، هرج و مرج خواهید داشت. تصور کنید که گیربکس خودروی شما در حالی که موتور هنوز روشن می‌شد سعی می‌کرد دنده‌ها را عوض کند یا یک چاپگر سه‌بعدی قبل از گرم شدن تخت شروع به چاپ کند. این دقیقا همان چیزی است که در سیستم های هیدرولیک بدون توالی مناسب اتفاق می افتد.
مورد تجاری (چرا مهندسان آنها را دوست دارند):
برق مورد نیاز صفر- در محیط های انفجاری که قطعات الکترونیکی از کار می افتند کار می کند
قابلیت اطمینان ضد گلوله- قطعات کمتر به معنای خرابی کمتر است (طول عمر معمول: 10 سال به بالا)
صرفه جویی در هزینه- می تواند سیستم های PLC 5000 دلاری را با شیر 200 دلاری جایگزین کند
سادگی تعمیر و نگهداری- اکثر تکنسین ها می توانند با ابزار اولیه به آنها سرویس دهند
سوال واقعی:آیا ترجیح می دهید به یک برنامه کامپیوتری یا یک وسیله مکانیکی ساده در یک محیط کثیف و پرفشار اعتماد کنید؟ اکثر مهندسان با تجربه هر بار مکانیک را انتخاب می کنند.
شیر توالی فشار چگونه کار می کند؟
اصل کار در واقع بسیار ساده است:
فرآیند اساسی:
اقدام اولیه شروع می شود- اولین سیلندر یا موتور شروع به کار می کند
فشار ایجاد می شود- وقتی اولین عمل کامل شد، سیال از حرکت می ایستد و فشار بالا می رود
دریچه باز می شود- هنگامی که فشار به نقطه تنظیم (مثل 400 PSI) رسید، شیر توالی باز می شود
اقدام ثانویه آغاز می شود- سیال به سمت سیلندر یا موتور دوم جریان می یابد
به آن مانند سدی در رودخانه فکر کنید. سد (شیر توالی) آب را تا زمانی که سطح آب (فشار) به اندازه کافی بالا برود، نگه می دارد. سپس دروازه ها را باز می کند تا آب در پایین دست جریان یابد.
قطعات کلیدی (داخل چیست):
بدنه سوپاپ- مسکن اصلی (مانند خانه)
بهار- تنظیم "فشار ماشه" (مانند قفل در)
پیچ تنظیم- صفحه فشار شما (مانند ترموستات)
درگاه تخلیه خارجی- خوانش ها را دقیق نگه می دارد (مانند سوراخ کاهش فشار)
برای یک نکته:تخلیه خارجی بسیار مهم است - بدون آن، فشار برگشتی می تواند دریچه را فریب دهد که در زمان نامناسب باز شود. همیشه در طراحی سیستم خود تخلیه خارجی را مشخص کنید.
انواع سوپاپ های هیدرولیک: به کدام یک نیاز دارید؟
در مورد اینکه کدام نوع را انتخاب کنید سردرگم هستید؟ در اینجا خرابی است که شما را از اشتباهات پرهزینه نجات می دهد.
[مقایسه با دیگرانانواع شیر کنترل فشار]
1. شیرهای توالی هیدرولیک مستقیم
اینطور فکر کنید:یک درب فنری ساده
زمان پاسخگویی:رعد و برق سریع (2-10 میلی ثانیه)
محدوده فشار:معمولا تا 5000 PSI
هزینه:مقرون به صرفه (50-300 دلار)
بهترین برای:تجهیزات کوچک موبایل، برنامه های کاربردی چرخه سریع
جنبه منفی:می تواند در فشارهای بالا "پرش" باشد
2. شیرهای توالی فشار که توسط خلبان کار می کنند
اینطور فکر کنید:یک سیستم پیچیده دو مرحله ای
زمان پاسخگویی:آهسته تر اما ثابت (≈100 میلی ثانیه)
محدوده فشار:تا 10000+ PSI
هزینه:سرمایه گذاری بالاتر (200-1500 دلار)
بهترین برای:پرس های صنعتی بزرگ، ساخت دقیق
مزیت:پایداری سنگ-جامد در شرایط مختلف
کدام را باید انتخاب کنید؟اگر به سرعت و سادگی نیاز دارید، به بازیگری مستقیم بروید. اگر به دقت و مدیریت جریان های بالا نیاز دارید، راه اندازی خلبان پاسخ شماست.
کاربردهای شیر توالی فشار: جایی که آنها را در حال کار خواهید یافت
کنجکاو هستید که این شیرها واقعاً کجا کار می کنند؟ آنها همه جا هستند - شما احتمالاً هر روز بدون اینکه بدانید با آنها روبرو می شوید.
تجهیزات تولیدی و صنعتی
مراکز ماشینکاری CNC:گیره قطعه کار → شروع برش → ابزار جمع کردن
قالب گیری تزریقی:قالب را ببندید → تزریق پلاستیک → قسمت بیرون رانده کنید
پرس های هیدرولیک:مواد را در موقعیت → اعمال فشار → رها کردن و بیرون راندن قرار دهید
برنامه های کاربردی ماشین آلات موبایل
کامیون حمل زباله:ظرف را بلند کنید ← نوک و تخلیه → به موقعیت خود برگردید
تجهیزات ساختمانی:استقرار گیره ها → بار بالابر → بوم را جمع کنید
ماشین آلات کشاورزی:دستگاه را بالا ببرید → PTO را درگیر کنید → عملیات را شروع کنید
سیستم های تخصصی
کنترل سیلندر تلسکوپی:برای عملکرد روان، بخش ها را به ترتیب مناسب گسترش دهید
سیستم های هیدرولیک چند مرحله ای:چند محرک را بدون کنترل الکترونیکی هماهنگ کنید
الگو؟هر زمان که تجهیزات هیدرولیک را می بینید که کارها را با نظم کامل انجام می دهند، احتمالاً یک دریچه ترتیبی نمایش را تنظیم می کند.
شیر توالی فشار چه تفاوتی با سایر شیرها دارد؟
به راحتی می توان شیرهای توالی فشار را با سایر شیرهای مشابه اشتباه گرفت. در اینجا نحوه تشخیص آنها آمده است.
[درباره بیشتر بدانیدتوابع شیر تسکین دهنده]
Sequence Valve در مقابل Relief Valve
| ویژگی | شیر توالی | شیر تسکین دهنده |
|---|---|---|
| هدف | ترتیب عملیات را کنترل می کند | از سیستم در برابر فشار بالا محافظت می کند |
| حالت پیش فرض | بسته شد | بسته شد |
| وقتی باز می شود | در فشار تنظیم شده برای شروع اقدام بعدی | فقط زمانی که فشار خیلی زیاد شود |
| جایی که مایع می رود | به محرک بعدی | برگشت به تانک |
شیر توالی در مقابل شیر کاهنده
| ویژگی | شیر توالی | دریچه کاهنده |
|---|---|---|
| حالت پیش فرض | به طور معمول بسته است | به طور معمول باز است |
| آنچه را که نظارت می کند | فشار ورودی | فشار خروجی |
| هدف | عملیات بعدی را شروع کنید | فشار پایین دست را محدود کنید |
راهنمای انتخاب سوپاپ هیدرولیک: اولین بار آن را درست انجام دهید
از حدس زدن کدام سوپاپ خسته شده اید؟ مراحل انتخاب مرحله به مرحله شما در اینجا آمده است:
مرحله 1: سیستم مورد نیاز خود را بشناسید
حداکثر فشار سیستم:شیر باید 25% بالاتر از بالاترین فشار شما تحمل کند
سرعت جریان مدار ثانویه:GPM مورد نیاز را محاسبه کنید (دریچه باید 20٪ بیشتر را تحمل کند)
دقت مورد نیاز:± 50 PSI برای استفاده عمومی، ± 10 PSI برای کارهای دقیق
نیاز به زمان پاسخگویی:سریع (<50ms) یا پایدار (>100ms)
مرحله 2: بررسی واقعیت محیطی
این سوالات را از خود بپرسید:
محدوده دما چقدر است؟ (کارکرد مهر و موم های استاندارد -10 درجه فارنهایت تا +200 درجه فارنهایت)
محیط چقدر کثیف است؟ (مقاومت در برابر آلودگی را در نظر بگیرید)
چه نوع سیال هیدرولیکی؟ (نفتی، مصنوعی، زیستی؟)
هر گونه نگرانی فضای انفجاری؟ (ممکن است نیاز به گواهینامه های خاص باشد)
مرحله 3: اندازه شیر خود را محاسبه کنید
فرمول ساده برای ظرفیت جریان:
Cv مورد نیاز = نرخ جریان (GPM) ÷ √ (افت فشار در سراسر شیر)
مثال:جریان ثانویه 20 GPM با 100 PSI افت فشار موجود به Cv = 20 ÷ √100 = 2.0 نیاز دارد
برای یک نکته:همیشه اندازه شیر خود را 20 تا 30 درصد بزرگتر از اندازه محاسبه شده قرار دهید تا از کارکرد با حداکثر ظرفیت جلوگیری کنید.
نکات نصب شیر توالی فشار: از اشتباهات پرهزینه خودداری کنید
آماده نصب هستید اما نگران اشتباه کردن آن هستید؟ این دستورالعمل های آزمایش شده را دنبال کنید:
پارامترهای راه اندازی بحرانی
تنظیم محاسبه فشار:بار اولیه + حاشیه ایمنی 50-100 PSI
هماهنگی دریچه کمکی:شیر تسکین را 150-200 PSI بالاتر از شیر توالی تنظیم کنید
اتصال تخلیه خارجی:همیشه به مخزن وصل شوید (هرگز این پورت را وصل نکنید!)
جهت نصب:مشخصات سازنده را دنبال کنید (معمولاً هر موقعیتی خوب است)
توالی نصب که کار می کند
بررسی قبل از نصب:تمام پورت ها و اتصالات را بررسی کنید
شیر نصب:از مشخصات گشتاور مناسب استفاده کنید (معمولاً 15-25 فوت پوند برای اتصالات)
تنظیم فشار اولیه:از پایین شروع کنید، در طول آزمایش به سمت بالا تنظیم کنید
چرخه تست:قبل از تنظیم نهایی چندین چرخه کامل را اجرا کنید
تنظیم دقیق:فشار تنظیم شده را برای عملکرد بهینه تنظیم کنید
اشتباه رایج تازه کارها:در ابتدا فشار را خیلی بالا تنظیم کنید. همیشه کم شروع کنید و کار را بالا ببرید - افزایش فشار آسان تر از تعمیر تجهیزات آسیب دیده است.
عیب یابی Sequence Valve: مشکلات را سریع برطرف کنید
سیستم به درستی توالی یابی نمی کند؟ در اینجا نقشه راه تشخیصی شما آمده است:
مشکل شماره 1: اقدام ثانویه شروع نمی شود
علائم:سیلندر اولیه سکته مغزی را کامل می کند، اما ثانویه هرگز فعال نمی شود
تشخیص سریع:گیج فشار سیستم را در طول اتمام ضربه اولیه بررسی کنید
راه حل ها (به ترتیب احتمال):
فشار تنظیم شیر توالی پایین تر
خط تخلیه مسدود شده را پاک کنید
فنر ضعیف یا شکسته را تعویض کنید
بررسی کنید که شیر کمکی خیلی زود باز نشده است
مشکل شماره 2: فعال سازی ثانویه زودرس
علائم:هر دو عمل سعی می کنند به طور همزمان اتفاق بیفتند
علل ریشه ای:فشار را خیلی کم تنظیم کنید یا افزایش فشار غیرمنتظره
اصلاح استراتژی:فشار تنظیم را با افزایش 25 PSI افزایش دهید تا زمانی که توالی مناسب حاصل شود
مشکل شماره 3: عملکرد نامنظم یا پر سر و صدا
آنچه خواهید شنید / خواهید دید:پچ پچ، لرزش، دوچرخه سواری ناسازگار
مظنونین معمولی:مایع آلوده، هوا در سیستم، قطعات داخلی فرسوده
برنامه اقدام:
تمیزی مایع را بررسی کنید (باید ISO 18/16/13 یا بهتر باشد)
هوا را از تمام نقاط مرتفع خارج کنید
اگر مشکلات همچنان ادامه داشت، شیر را بازسازی یا تعویض کنید
نکات تشخیصی اورژانسی:اگر زمان تولید را از دست می دهید، به طور موقت شیر ترتیب را دور زده و هنگام سفارش قطعات به صورت دستی کار کنید.
تعمیر و نگهداری شیر توالی فشار: سرمایه گذاری خود را به حداکثر برسانید
آیا می خواهید از خرابی غیرمنتظره جلوگیری کنید؟ این استراتژی های تعمیر و نگهداری دریچه های شما را برای چندین دهه فعال نگه می دارد:
روال بازرسی 90 روزه
بررسی بصری:به دنبال نشتی خارجی، خوردگی، اتصالات شل باشید
تایید فشار:تأیید کنید فشار تنظیم شده کاهش نیافته است (تحمل PSI 25±)
آنالیز سیالات:سطح آلودگی و وضعیت مایع را بررسی کنید
سیکل شماری:ردیابی عملیات برای برنامه ریزی تعمیر و نگهداری پیش بینی شده
وظایف نگهداری سالانه
شستشوی کامل سیستم:فیلترها و مایع هیدرولیک را تعویض کنید
کالیبراسیون سوپاپ:بازنشانی فشارها به مشخصات اولیه
بازرسی مهر و موم:قبل از اینکه به طور فاجعه بار شکست بخورند، سایش را بررسی کنید
تست عملکرد:زمان پاسخ و دقت فشار را بررسی کنید
واقعیت بودجه تعمیر و نگهداری:صرف 200 دلار در سال برای نگهداری پیشگیرانه معمولاً باعث صرفه جویی بیش از 2000 دلار در تعمیرات اضطراری و از دست رفتن تولید می شود.
نکته نگهداری هوشمند:یک شیر یدکی را پیکربندی و آماده نگه دارید. در صورت بروز مشکلات، سوپاپ ها را تعویض کرده و واحد خراب را به صورت آفلاین بازسازی کنید - حداقل زمان خرابی، حداکثر بهره وری.
روندهای فناوری سوپاپ توالی: آینده چه خواهد شد
آیا نمی دانید که آیا دریچه های توالی منسوخ می شوند؟ در اینجا چیزی است که خودی های صنعت می دانند:
ادغام شیر توالی هوشمند
حسگرهای اینترنت اشیا:چرخه‌ها، دما و تغییر فشار را پایش کنید
تجزیه و تحلیل پیش بینی کننده:هوش مصنوعی 30 تا 60 روز قبل خرابی ها را پیش بینی می کند
تشخیص از راه دور:سلامت سوپاپ را از تلفن خود بررسی کنید
واقعیت هزینه:شیرهای هوشمند 2 تا 3 برابر بیشتر قیمت دارند اما می توانند هزینه های تعمیر و نگهداری را تا 40 درصد کاهش دهند.
مواد و طراحی پیشرفته
فناوری نانو پوشش:عمر مهر و موم را 300-500٪ افزایش می دهد
بدنه شیر مرکب:وزن سبک تر، مقاومت در برابر خوردگی بهتر
قطعات داخلی کم اصطکاک:کاهش اتلاف انرژی 15 تا 25 درصد
بحث الکترونیک در مقابل مکانیک
مزایای کنترل الکترونیکی:بی نهایت قابل برنامه ریزی، دقیق، غنی از داده ها
مزایای شیر مکانیکی:بدون نیاز به برنامه نویسی، بدون برق کار می کند، عیب یابی ساده تر
واقعیت صنعت:حتی با پیشرفت الکترونیک، شیرهای توالی مکانیکی سهم بازار را در موارد زیر حفظ می کنند:
برنامه های کاربردی حساس به هزینه
محیط های خطرناک
مکان های دور بدون برق قابل اعتماد
سیستم های ساده ای که در آن الکترونیک پیچیدگی های غیرضروری را اضافه می کند
خط پایین:دریچه‌های توالی فشار به جایی نمی‌رسند - آنها در حال تکامل هستند تا هوشمندتر شوند و در عین حال از نظر مکانیکی قابل اعتماد هستند.
مراحل بعدی شما: این دانش را به کار بگیرید
آیا برای تعیین، نصب یا عیب یابی یک شیر توالی فشار آماده هستید؟ در اینجا برنامه عمل شما آمده است:
برای طراحان سیستم:
نیازهای خود را محاسبه کنیدبا استفاده از فرمول های اندازه گیری ارائه شده
نوع سوپاپ را انتخاب کنیدبر اساس نیازهای سرعت در مقابل دقت
زهکشی خارجی را مشخص کنید- اجازه ندهید پیمانکاران در این مورد کم هزینه باشند
برای دسترسی تنظیم برنامه ریزی کنید- تکنسین ها بعداً از شما تشکر خواهند کرد
برای تیم های تعمیر و نگهداری:
آن روال بازرسی 90 روزه را شروع کنیدبلافاصله
انبار قطعات یدکی معمولی(فنر، آب بند، پیچ تنظیم)
فشارهای مجموعه جریان را مستند کنیدقبل از اینکه آنها رانده شوند
اپراتورهای قطاربرای تشخیص علائم هشدار دهنده اولیه
برای عیب یاب:
همیشه ابتدا اصول اولیه را بررسی کنید- فشار، سطح مایع، وضعیت فیلتر
یک فشار سنج در دسترس داشته باشیدبرای تشخیص سریع
قانون تخلیه خارجی را به خاطر بسپارید- 60 درصد از مشکلات شیر توالی را برطرف می کند
سوالی در مورد برنامه خاص خود دارید؟اکثر تولید کنندگان شیر، پشتیبانی مهندسی نرم افزار رایگان را ارائه می دهند - از تخصص آنها استفاده کنید.
فکر نهایی:بهترین شیر توالی شیری است که به درستی انتخاب شده، به درستی نصب شده باشد و به طور منظم نگهداری شود. بر این اصول مسلط شوید و دیگر هرگز با مشکلات مرموز ترتیب‌یابی مواجه نخواهید شد.
