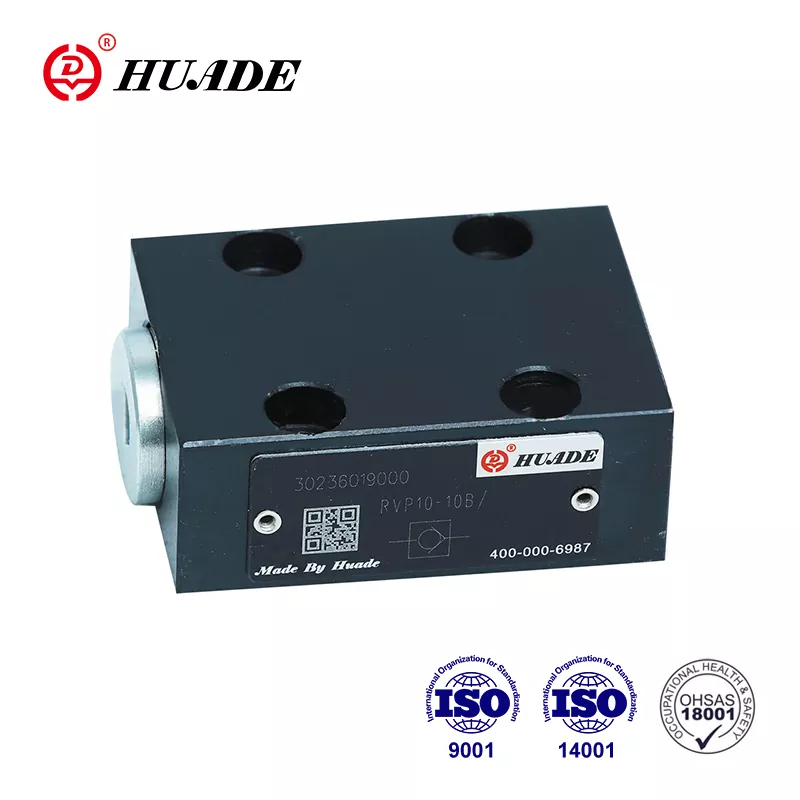

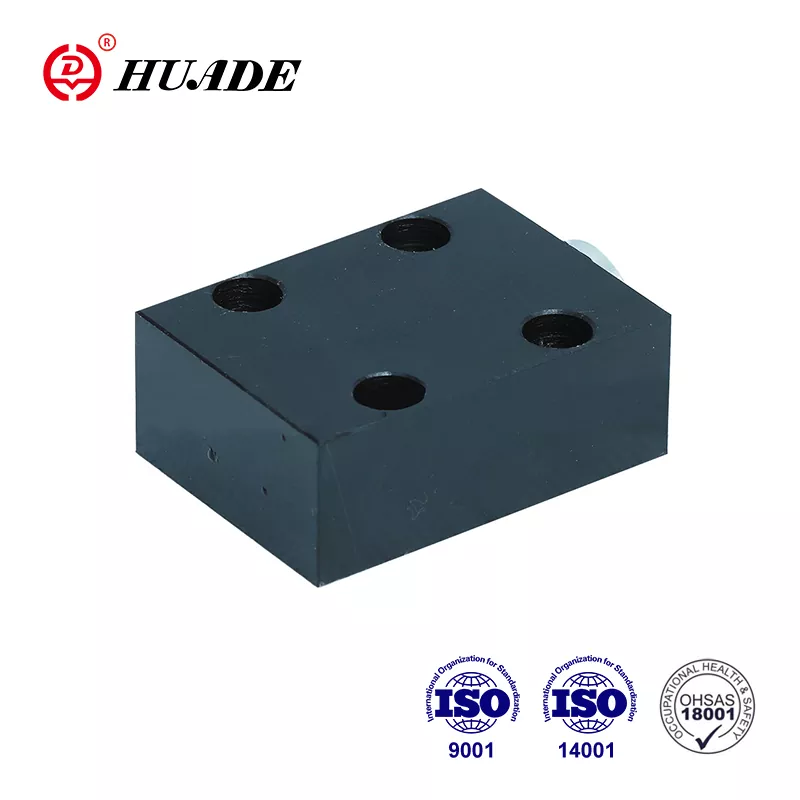

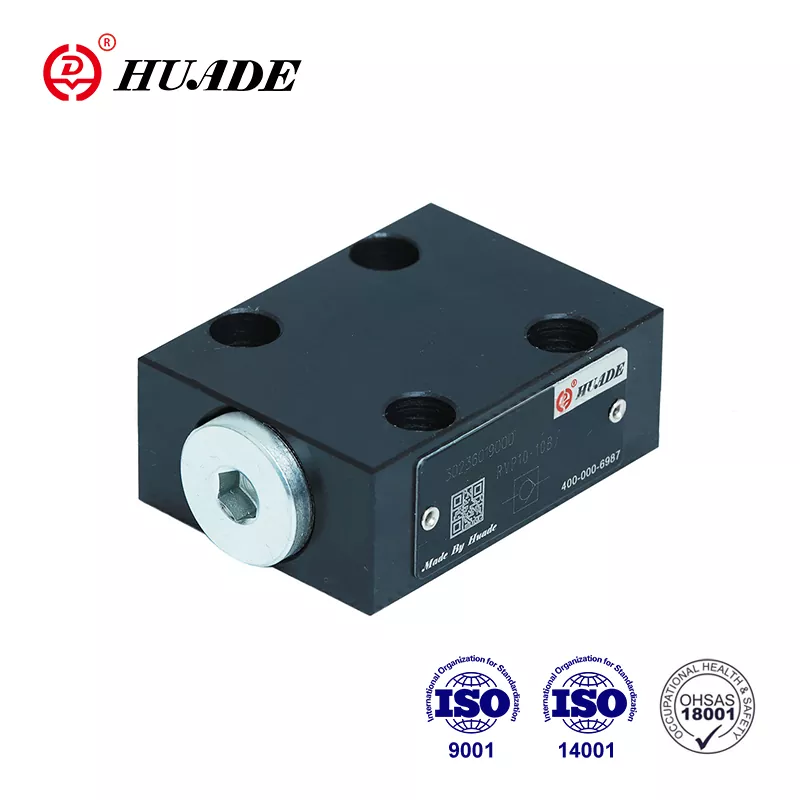

شیر RVP 30 را چک کنید

Huade از سال 1979 به مدت بیش از 7 سال با Rexroth همکاری کرد. شیر برگشتی Huade® RVP 30 یک جایگزین مقرون به صرفه برای محصولات Rexroth از همان سری است. از فولاد مقاوم ساخته شده است.  Huade یک سیستم بازرسی خوب برای اطمینان از کیفیت بالا دارد. تمامی محصولات قبل از خروج از کارخانه تحت آزمایش های دقیق قرار می گیرند و در کارتن استاندارد با بسته بندی ضد آب بسته بندی می شوند. در مدت گارانتی یک ساله، تعمیر آن رایگان است. کارخانه ISO9001، ISO14001 و ISO45001 را تصویب کرد. شیرهای چک Huade® به دلیل عملکرد پایدار و قابل اعتماد آن در صنایع نظامی در چین استفاده می شود. این یک برند ملی شناخته شده در چین است.

پارامتر محصول Check Valve RVP 30

ویژگی محصول و کاربرد شیر چک RVP 30

ویژگی ها:

▶ اتصال زیر صفحه

▶ بسته شدن بدون نشتی در یک جهت

کاربرد:

شیر برگشتی RVP 30 عمدتاً در خروجی پمپ به عنوان شیر فشار برگشتی و شیر بای پس استفاده می شود.

جزئیات تولید دریچه چک RVP 30

شیر چک نوع RVP 30 وظیفه دارد، ترجیحاً یک جریان بدون نشتی را در یک جهت ببندد و جریان آزاد را در جهت مخالف اجازه دهد. اساساً از محفظه (1)، فنر فشاری (2) و نشیمنگاه فنری (4) تشکیل شده است. حرکت پاپت (2) که روی قطر بیرونی آن هدایت می شود، توسط یک توقف مکانیکی محدود می شود. فنر فشرده سازی داخلی (3) از حرکت بسته شدن پشتیبانی می کند. علاوه بر این، فنر فشاری (3) پاپپت (2) را در موقعیت بسته نگه می دارد، حتی زمانی که جریانی از شیر وجود ندارد.

نماد

نمودار ساختار

①مسکن ②پاپت ③بهار ④صندلی فنری

اطلاعیه دریچه چک RVP 30

1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 ㎛ است.

2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.

3. محصولات بدون subplate هنگام خروج از کارخانه، در صورت نیاز، لطفا به طور خاص سفارش دهید.

4. پیچ های ثابت سوپاپ باید سطح شدت بالایی داشته باشند (کلاس 10.9). لطفاً آنها را با توجه به پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.

5. زبری سطح متصل شده با شیر 0.8 مورد نیاز است.

6. پایان سطح قطعه جفت گیری به 0.01/100mm مورد نیاز است.
