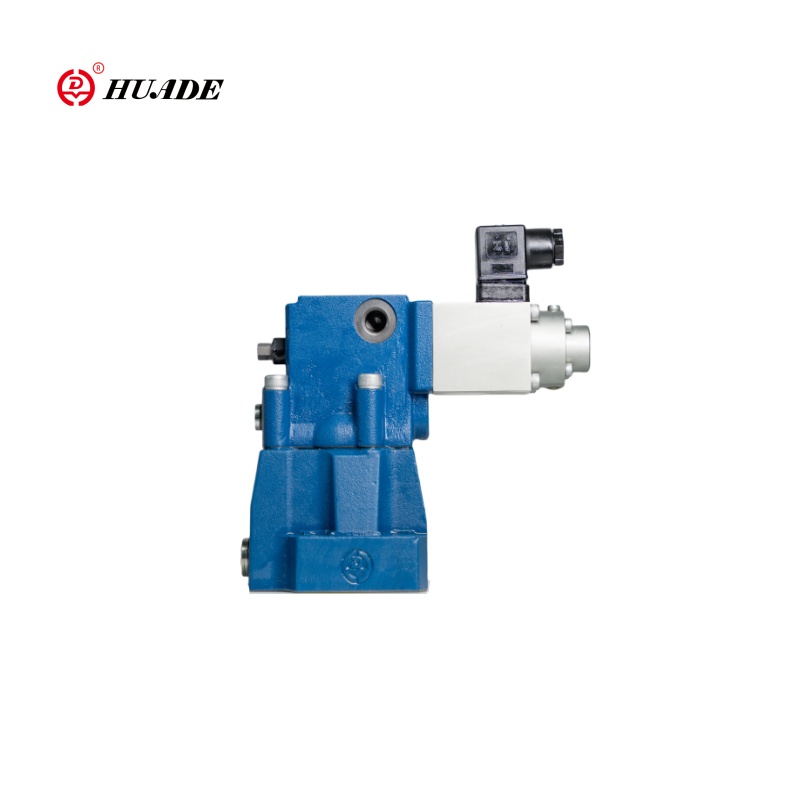

دریچه کاهش فشار الکترومغناطیسی متناسب الکترومغناطیسی با استفاده از خلبان DREM از نوع DREM دارای یک ساختار دریچه مخروطی است که می تواند فشار را در یک مدار خاص بر اساس سیگنال الکتریکی کاهش دهد. علاوه بر این ، این دریچه کاهش فشار متناسب DREM مجهز به حداکثر دستگاه حفاظت از فشار است و اطمینان حاصل می شود که سیستم از آسیب های ناشی از فشار زیاد غیر منتظره محافظت می شود.
| وابسته به هیدرولیکی | ||
| Max.Setting Pressure (MPA) | بنادر A و B | 31.5 |
| بندر Y | به مخزن بروید. بدون فشار | |
| حداکثر فشار ، برای بندر A (MPA) | همان رتبه فشار | |
| Min.Setting Pressure.for Port A (MPA) | مربوط به "q" است. (منحنی ها را ببینید) | |
| خطی (٪) | ± 3.5 | |
| تکرارپذیری (٪) | <2 | |
| دلهره | با لرزش 2.5 ± PMAX | |
| مایعات | روغن معدنی (برای مهر و موم NBR) ، استر فسفات (برای مهر و موم FPM) | |
| دامنه ویسکوزیته (میلی متر2/S) | 2.8 تا 380 | |
| دامنه دمای سیال (℃) | -20 تا +70 | |
| برق | ||
| ولتاژ عرضه | دی سی | |
| جریان min.control (A) | 0.1 | |
| Max.Control جریان (A) | 0.8 | |
| مقاومت به سیم پیچ (ω) | شیر قدیمی در 20 ℃ 19.5 است ، Max.Warm Valve 28.8 است | |
| وظیفه | پیوسته | |
| Max.Condition دمای (℃) | 50 | |
| عایق به DIN 40 050 | IP65 | |
| تقویت کننده همراه | اتصال دهنده | |
| دستگاه الکتریکی | VT_2000: 40 (با هم ارائه می دهد) | |
ویژگی ها:
protection حداکثر محافظت
▶ شیر چک اختیاری بین A و B
▶ دریچه ای که برای کاهش فشار کار استفاده می شود
▶ برای نصب زیر
▶ دریچه و الکترونیک از یک گلدان
برنامه:
دریچه کاهش فشار متناسب DREM DREM به طور گسترده ای در بخش های چند صنعتی مانند صنعت نفت ، صنعت شیمیایی ، تولید ماشین آلات ، هوافضا ، دستگاه های ماشین و صنعت نور ، کشتی سازی و معدن به دلیل دقت و ثبات بالای آن مورد استفاده قرار می گیرد.
انواع دریچه DRE و DREM سوپاپهای کاهش دهنده فشار خلبانی هستند. آنها برای کاهش فشار کار استفاده می شوند.

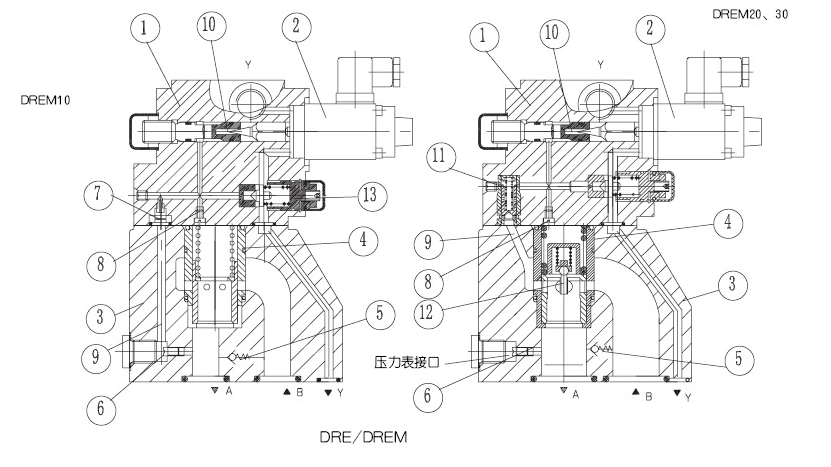

دریچه ها اساساً از دریچه خلبان (1) با سولنوئید متناسب (2) دریچه اصلی (3) با مونتاژ اصلی قرقره (4) و همچنین یک شیر چک اختیاری (5) تشکیل شده است.
DREM را تایپ کنید.
به منظور اطمینان از فشار بیش از حد هیدرولیک (ایمنی هیدرولیک) به دلیل جریانهای کنترل غیر قابل کنترل در سولنوئید متناسب که به طور خودکار باعث ایجاد می شود ، رخ نمی دهد
فشار بالاتر در بندر A ، یک شیر حداکثر فشار فشار بهار ، برای حداکثر ایمنی فشار ، در صورت لزوم می تواند به صورت اختیاری نصب شود.
توجه: هنگامی که مایع فشار از پورت A به پورت B از طریق شیر چک (5) جریان می یابد ، جریان موازی روغن از طریق Y به مخزن بر روند کاهش محرک متصل به بندر A تأثیر می گذارد اگر این کار را انجام دهد
توسط یک دریچه دریچه گاز در بندر B (به عنوان مثال دریچه جهت متناسب) کاهش می یابد. در چنین شرایطی ، جهت جریان سوم A به Y برای محدود کردن حداکثر فشار در بندر A مناسب نیست.

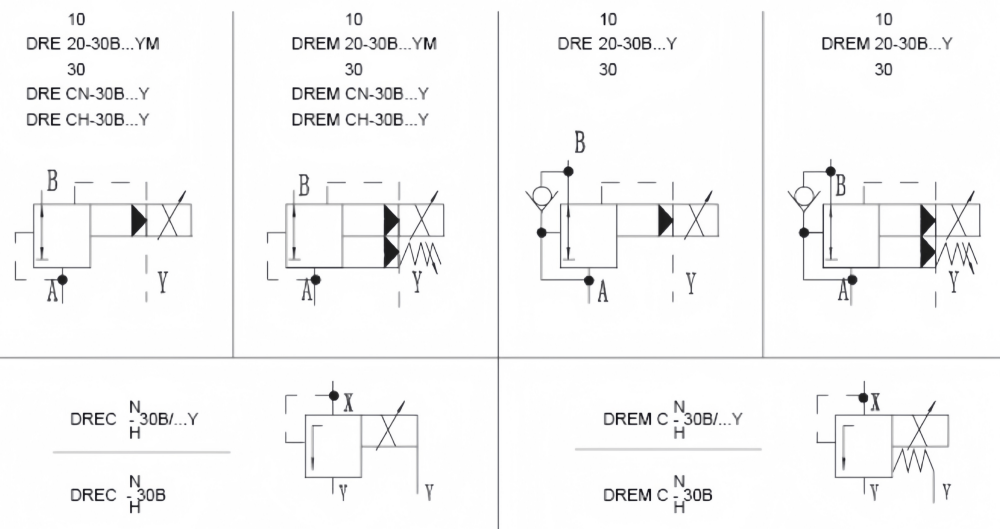

نمادهای کاهش فشار متناسب DREM
